VLAN之间通讯

VLAN 虚拟局域网， 分隔广播域， 解决广播风暴，泛洪

VLAN 之间 无法直接 通信，

三层交换 单臂路由来实现 ALAN之间通信

VLAN之间通讯实现方式：

单臂路由

三层交换机 路由器交换机的结合体， 没有 nat vpn

单臂路由

• 配置步骤：在路由器和交换机之间通过一条链路相连。在路由器上创建子接口，每个子接口对应一个VLAN，并配置相应的IP地址作为该VLAN的网关。在交换机上，将连接路由器的端口设置为Trunk模式，允许所有相关VLAN通过。

• 优缺点：优点是成本较低，利用现有设备即可实现；缺点是这条链路是VLAN间通信的瓶颈，容易出现单点故障，并且配置相对复杂，子接口过多时管理不便。

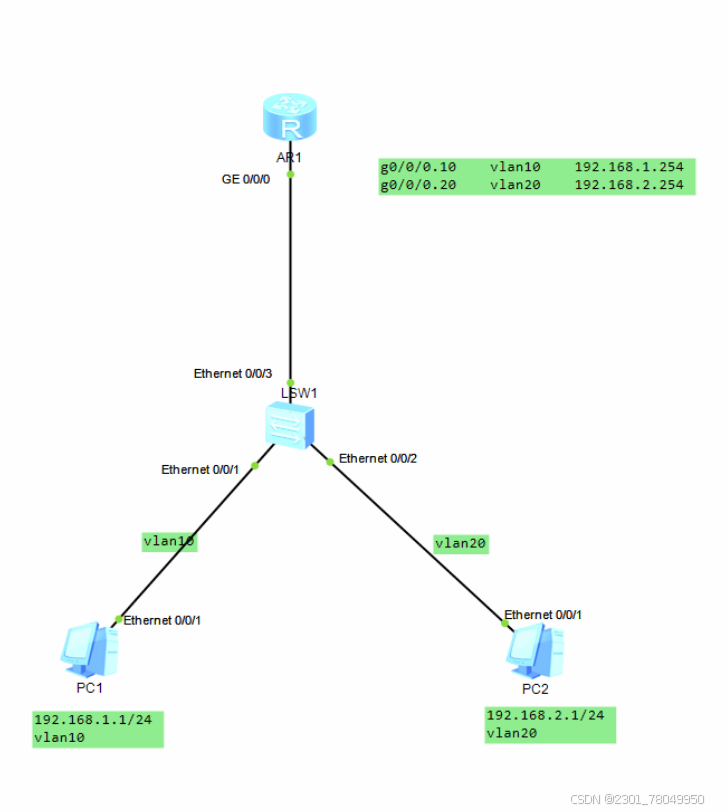

案例：

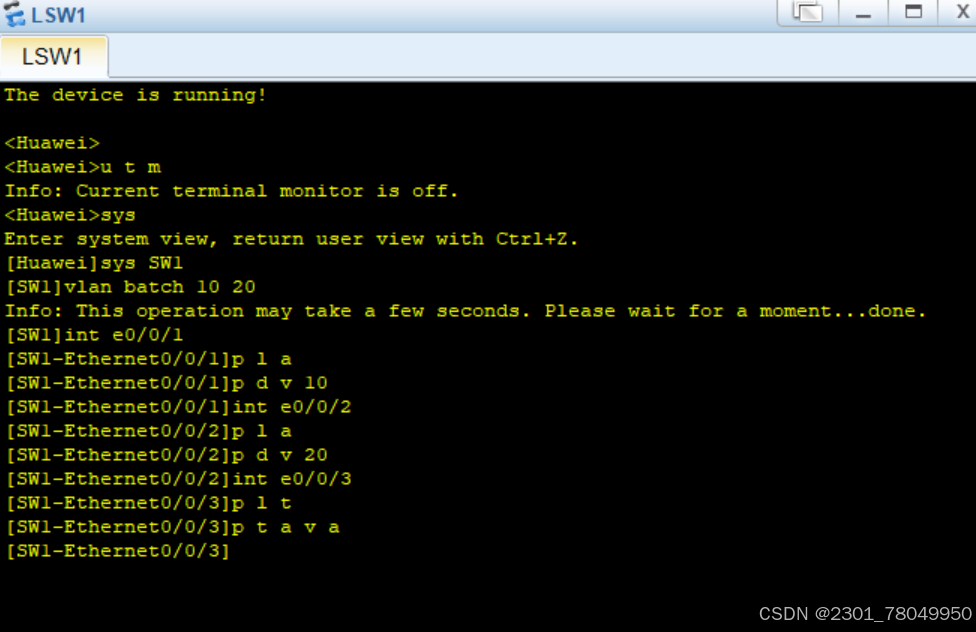

交换机配置：

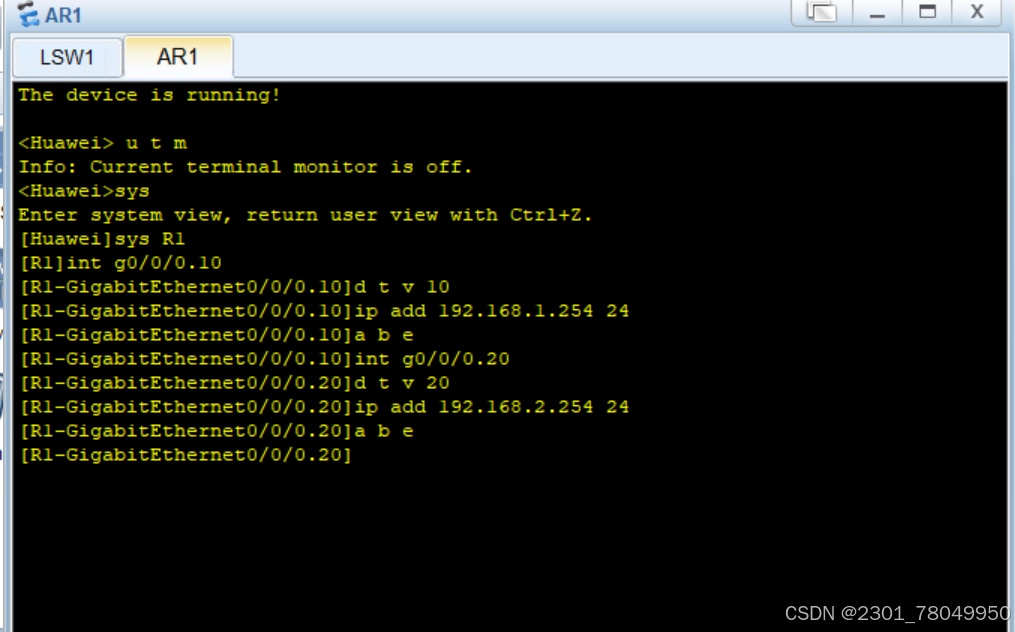

路由器配置

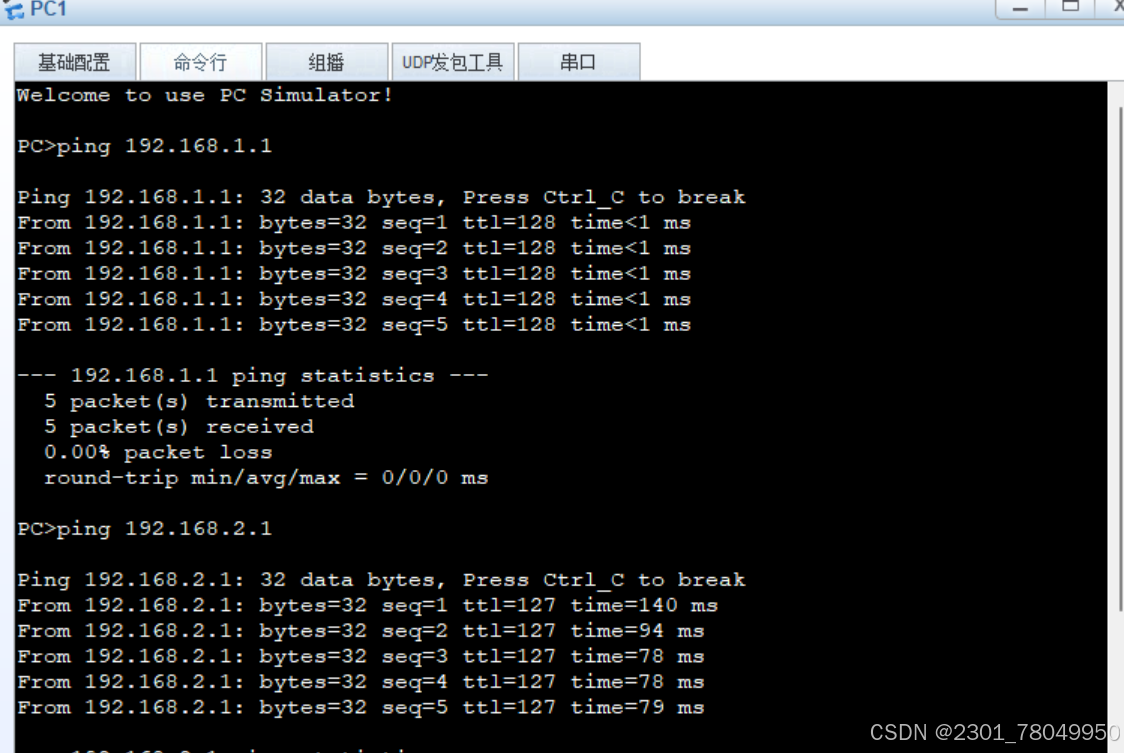

最终在PC端测试是否成功连接

三层交换机

三层交换技术可以实现VLAN间通信

vlan 10 层接口 ip地址

vlanif（vlanint） 三层接口

三层交换 = 二层交换 + 三层转发

• 配置步骤：三层交换机开启路由功能，为每个VLAN创建虚拟接口，并配置IP地址作为VLAN网关。交换机端口根据需要划分到相应VLAN。

• 优缺点：优点是转发性能高，数据交换通过硬件实现，速度快；配置相对简单，便于管理和维护。缺点是价格相对较高，对于小型网络可能成本过高。

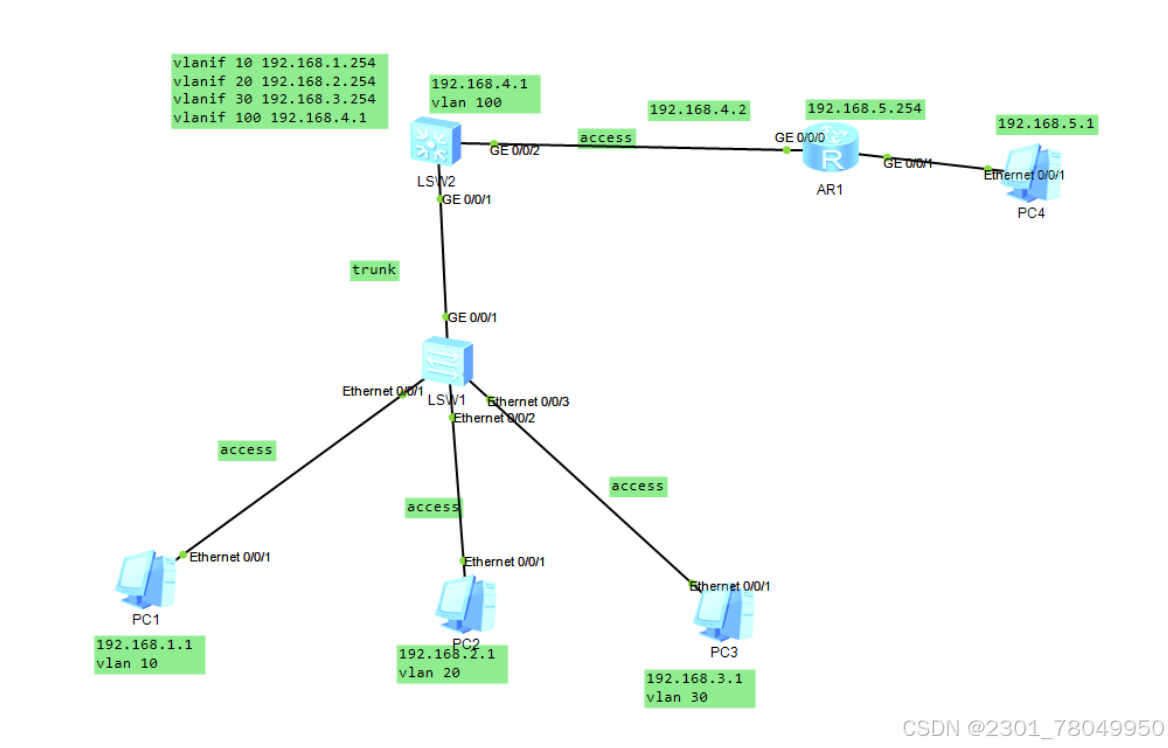

案例

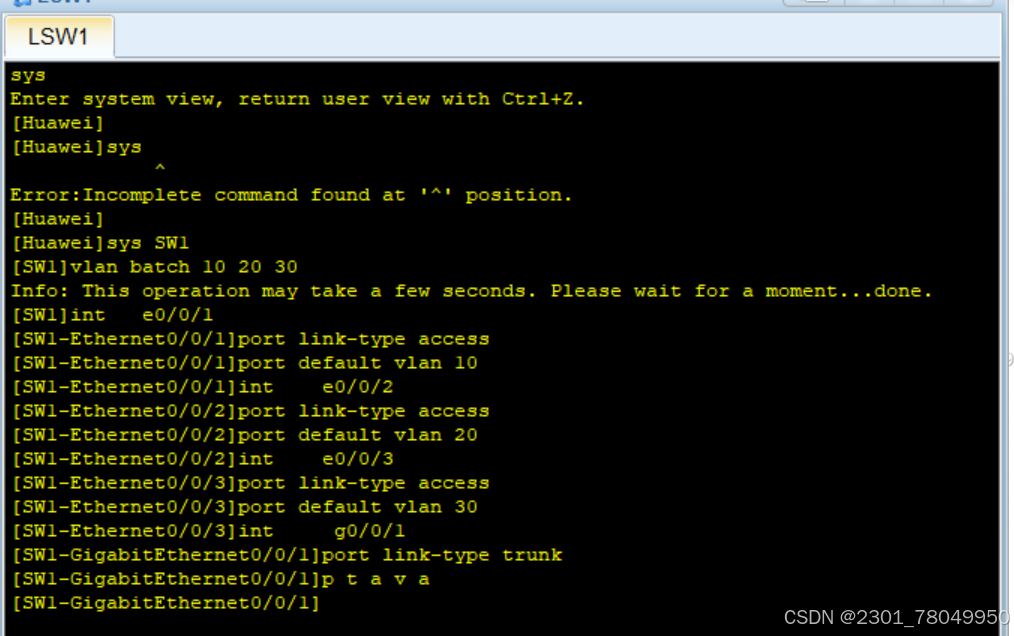

LSW1配置：

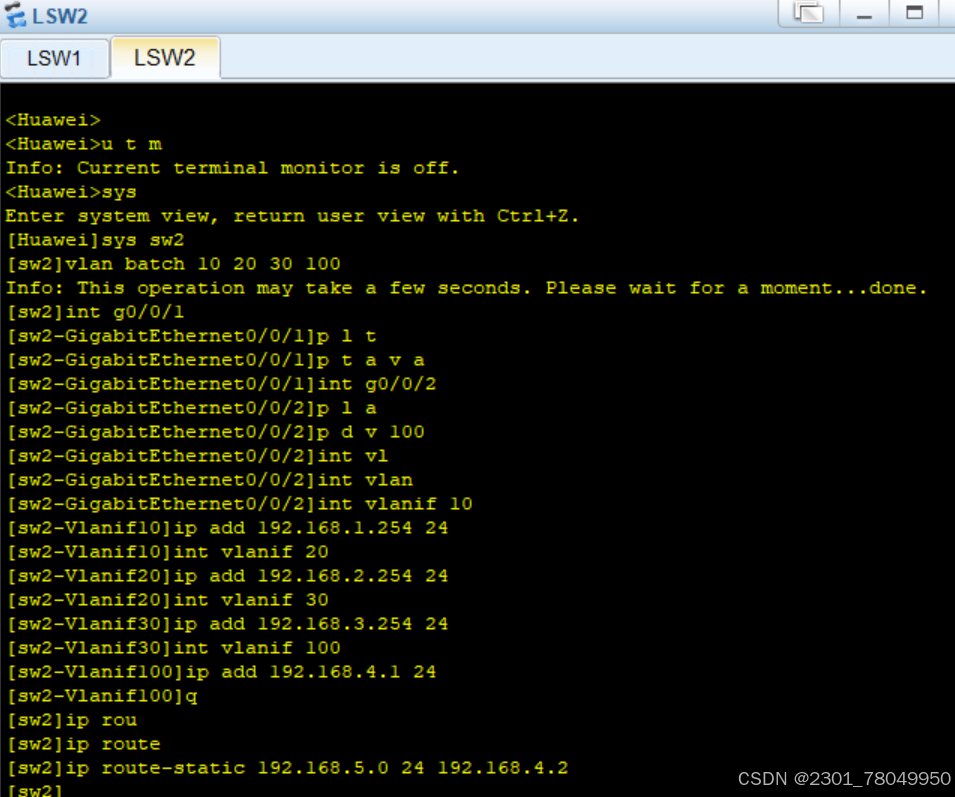

LSW2配置：

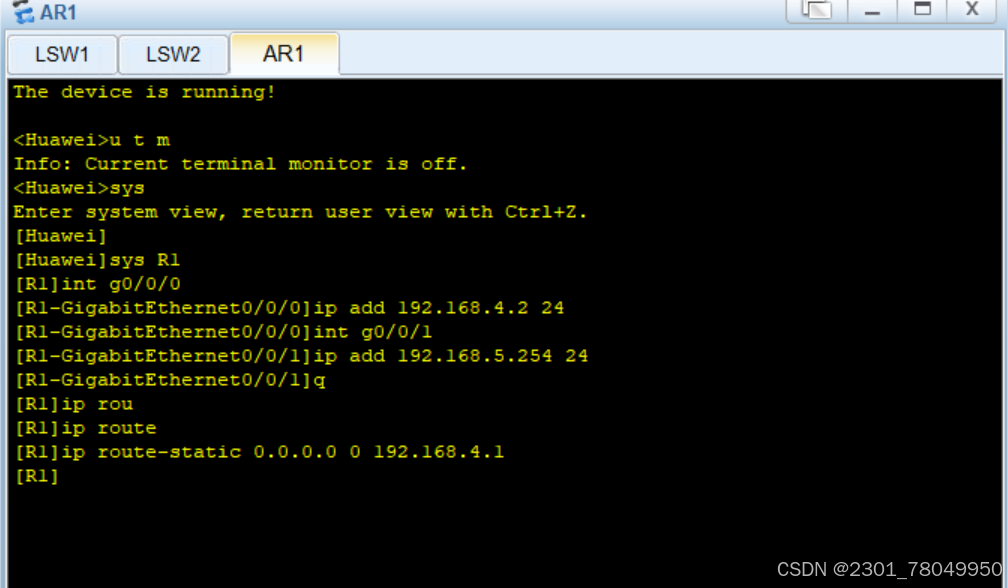

AR1配置：

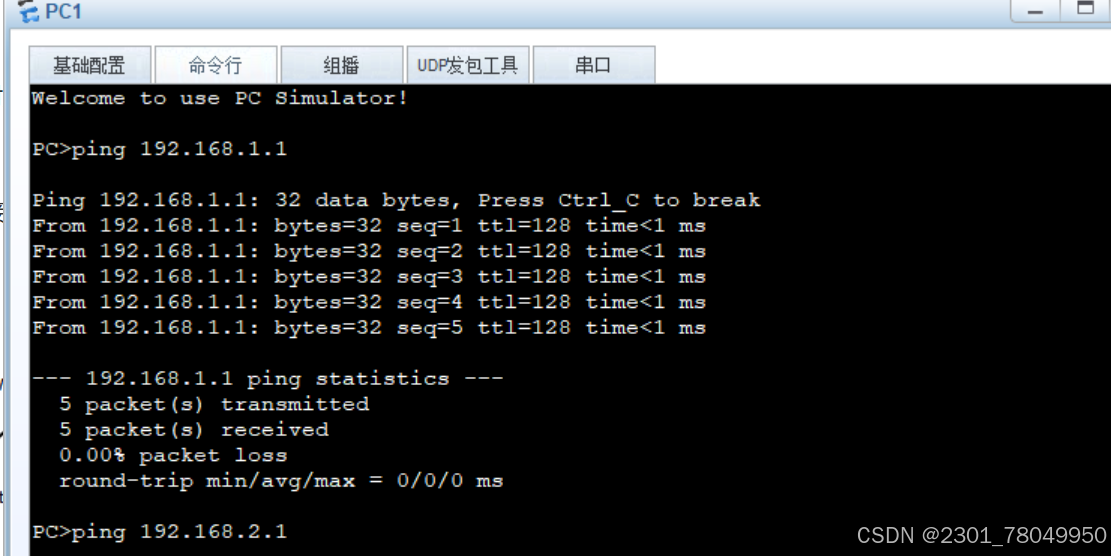

最终在PC端测试是否成功连接

总结

VLAN之间的通讯是构建复杂且高效网络的关键环节。了解其原理和不同实现方式，能帮助网络工程师根据实际网络需求、预算和性能要求，选择最合适的方案，确保网络既安全隔离又能满足不同部门、区域间的通信需求，为企业、学校等各类机构的网络稳定运行提供有力支持。
