网络编程 Day4

多点通信
作业
- 组播
- - 组播的发送端模型
  - 组播接收端模型

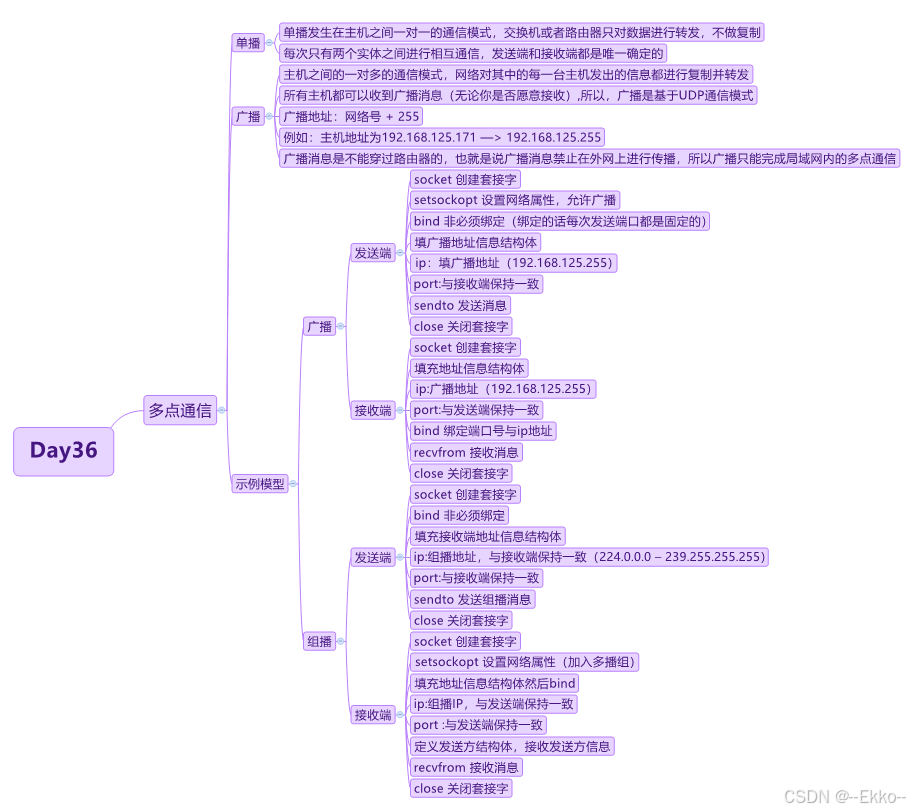

在这里插入图片描述

多点通信

单播

单播发生在主机之间一对一的通信模式，交换机或者路由器只对数据进行转发，不做复制
每次只有两个实体之间进行相互通信，发送端和接收端都是唯一确定的

广播

主机之间的一对多的通信模式，网络对其中的每一台主机发出的信息都进行复制并转发
所有主机都可以收到广播消息（无论你是否愿意接收）,所以，广播是基于UDP通信模式
广播地址：网络号 + 255
例如：主机地址为192.168.125.171 —> 192.168.125.255
广播消息是不能穿过路由器的，也就是说广播消息禁止在外网上进行传播，所以广播只能完成局域网内的多点通信

广播发送端模型

socket 创建套接字
setsockopt 设置网络属性，允许广播
bind 非必须绑定（绑定的话每次发送端口都是固定的）
填广播地址信息结构体
ip：填广播地址（192.168.125.255）
port:与接收端保持一致
sendto 发送消息
close 关闭套接字

广播的接收端模型

socket 创建套接字
填充地址信息结构体
ip:广播地址（192.168.125.255）
port:与发送端保持一致
bind 绑定端口号与ip地址
recvfrom 接收消息
close 关闭套接字

作业

广播的实现

//发送端
#include <myhead.h>
//广播IP以及端口号
#define BOR_IP "192.168.124.255"
#define BOR_PORT 8888
//自身IP以及端口号
#define IP "192,168.124.112"
#define PORT 6666

int main(int argc, const char *argv[])
{
	//创建套接字
	int socketfd = socket(AF_INET, SOCK_DGRAM, 0);
	if (socketfd == -1)
	{
		perror("socket");
		return -1;
	}
	//允许广播
	int k = 1;
	if ( setsockopt(socketfd, SOL_SOCKET, SO_BROADCAST, &k, sizeof(k)) == -1 )
	{
		perror("setsocketopt");
		return -1;
	}
	printf("成功开启广播\n");
	//绑定自身套接字
	struct sockaddr_in send = {
		.sin_family = AF_INET,
		.sin_port = htons(PORT),
		.sin_addr.s_addr = inet_addr(IP)
	};

	if (bind(socketfd, (struct sockaddr *)&send, sizeof(send)) == -1)
	{
		perror("bind");
		return -1;
	}
	//广播IP等信息
	struct sockaddr_in boradcast = {
		.sin_family = AF_INET,
		.sin_port = htons(BOR_PORT),
		.sin_addr.s_addr = inet_addr(BOR_IP)
	};

	char buff[1024] = "";

	while (1)
	{
		//输入
		fgets(buff, sizeof(buff), stdin);
		buff[strlen(buff) - 1] = '\0';
		//发送到广播地址
		sendto(socketfd, buff, strlen(buff), 0, (struct sockaddr *)&boradcast, sizeof(boradcast));
		if (strcmp(buff, "quit") == 0)
		{
			printf("发送端退出\n");
			break;
		}
		bzero(buff, sizeof(buff));
	}
	return 0;
}

//接收端
#include <myhead.h>
//广播IP以及端口号
#define IP "192.168.124.255"
#define PORT 8888

int main(int argc, const char *argv[])
{
	//创建套接字
	int socketfd = socket(AF_INET, SOCK_DGRAM, 0);
	if (socketfd == -1)
	{
		perror("socket");
		return -1;
	}
	//广播IP等信息
	struct sockaddr_in recv = {
		.sin_family = AF_INET,
		.sin_port = htons(PORT),
		.sin_addr.s_addr = inet_addr(IP)
	};
	//绑定广播地址
	if (bind(socketfd, (struct sockaddr *)&recv, sizeof(recv)) == -1)
	{
		perror("bind");
		return -1;
	}

	char buff[1024] = "";
	while (1)
	{
		//接收信息
		recvfrom(socketfd, buff, sizeof(buff), 0,NULL,NULL);
		printf("收到信息:%s\n", buff);
		bzero(buff,sizeof(buff));
	}
	return 0;
}

组播

组播也是实现主机之间一对多的通信模型，跟广播不同的是，组播发送的消息，只有加入多播组的成员才能收到，没有加入的就无法收到，不会占用柜台的网络带宽
- 组播也是使用UDP实现
- 组播地址：就是D类网络，224.0.0.0 – 239.255.255.255

组播的发送端模型

socket 创建套接字
bind 非必须绑定
填充接收端地址信息结构体
ip:组播地址，与接收端保持一致（224.0.0.0 – 239.255.255.255）
port:与接收端保持一致
sendto 发送组播消息
close 关闭套接字

特点：

发送端发送给组播组IP和端口号
发送端不需要绑定自己的IP和端口号，只需要发送到组播地址即可

组播接收端模型

socket 创建套接字
setsockopt 设置网络属性（加入多播组）
设置层级：IPPROTO_IP
设置属性：IP_ADD_MEMBERSHIP

 struct ip_mreqn {
               struct in_addr imr_multiaddr; /* 组播IP
               struct in_addr imr_address;   /* 本机IP*/
               int            imr_ifindex;   /* 网卡索引 */
           };
