Stm32f103Zet6学习之串口通信——串口数据只能发不能收

本文链接：https://blog.youkuaiyun.com/2301_77622422/article/details/142283621

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

前言
一、示例代码
二、使用步骤
- 1.程序下载
- 2.串口助手设置
- 3.具体现象
总结

前言

最近拿德飞莱的STM32f103Zet6做毕设，又因为是新手，怕以后会忘记，然后就想着随手记录一些遇到得问题。然后本文章我使用的东西有

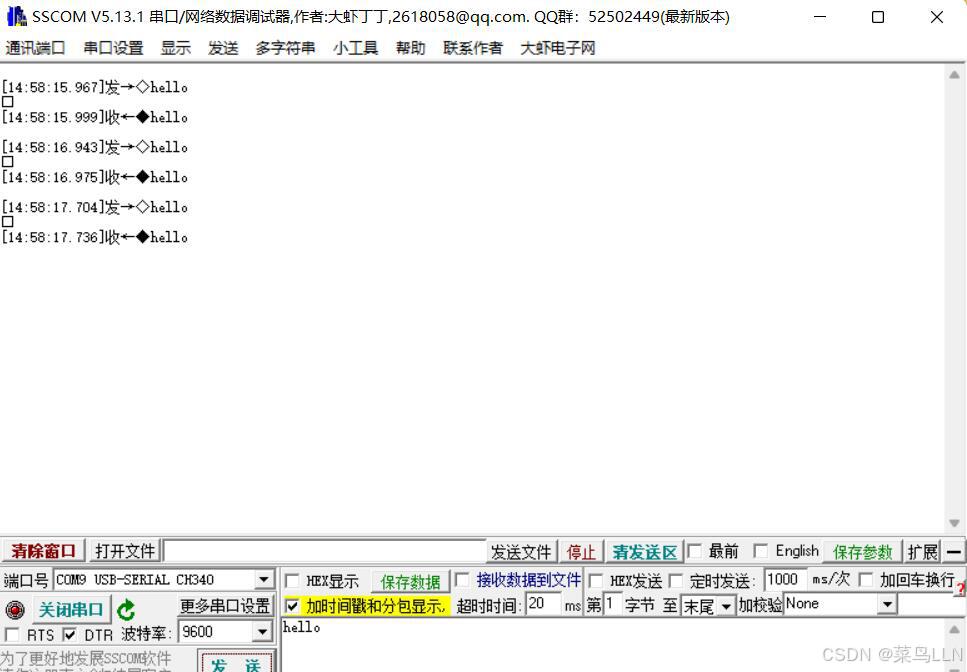

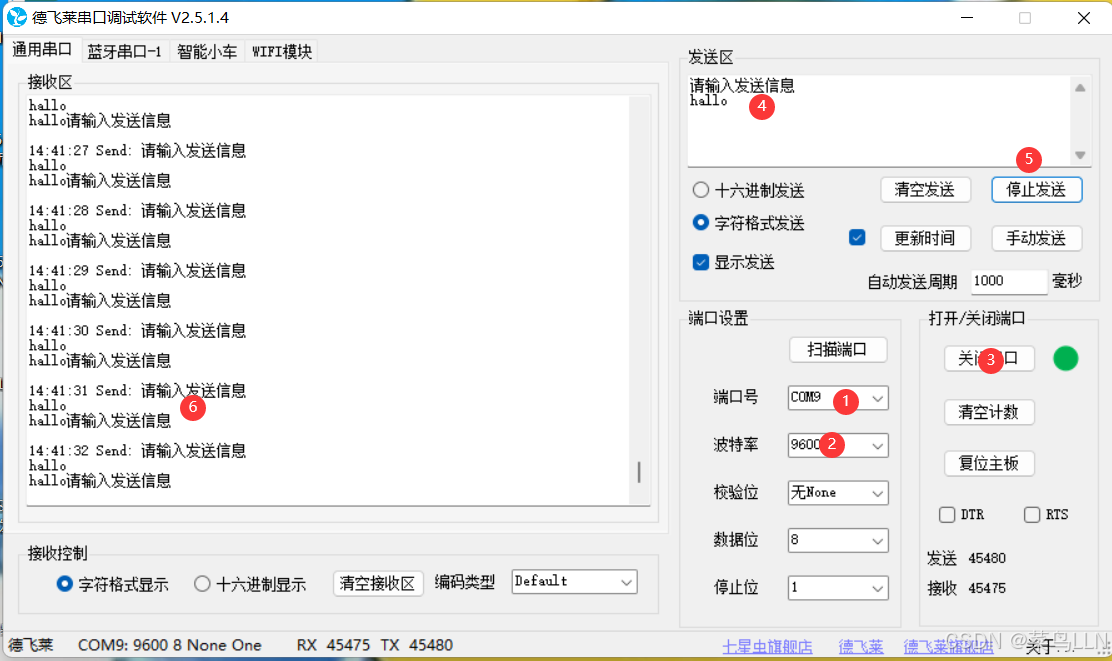

软件：德飞莱串口软件调试助手、sscom5.13.1串口调试助手、keil5、FlyMcu

硬件：德飞莱的STM32f103Zet6、程序下载线。

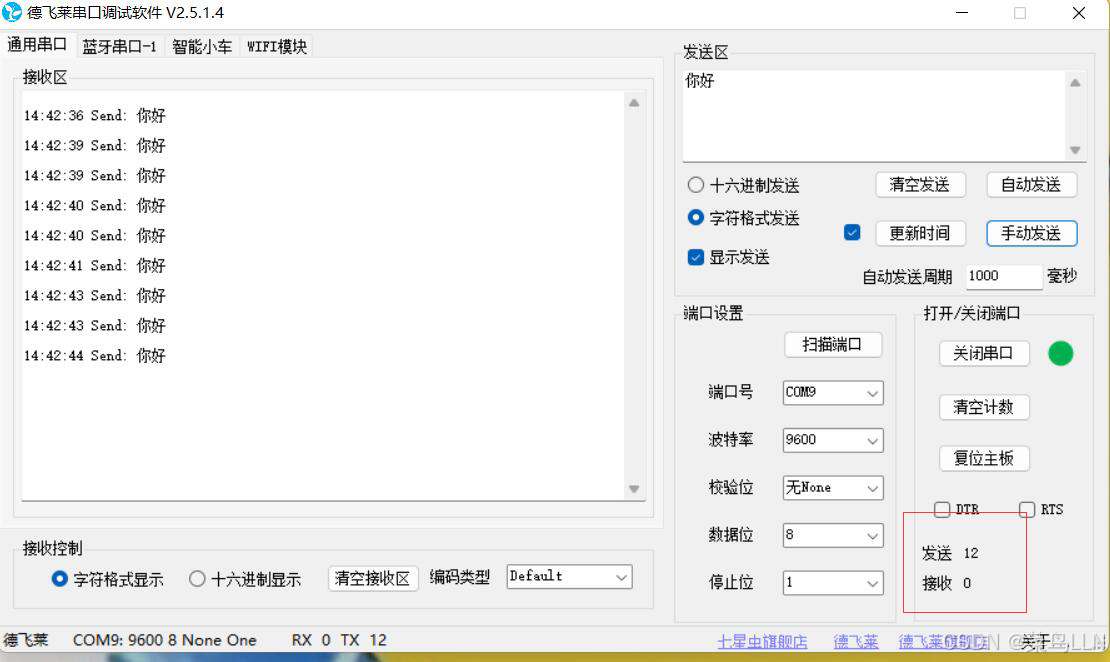

遇到的问题：再把德飞莱的例程代码（6-（德飞莱）尼莫M3S-串口1收发）下载到STM32f103Zet6里面后，没有实现串口的收发功能。

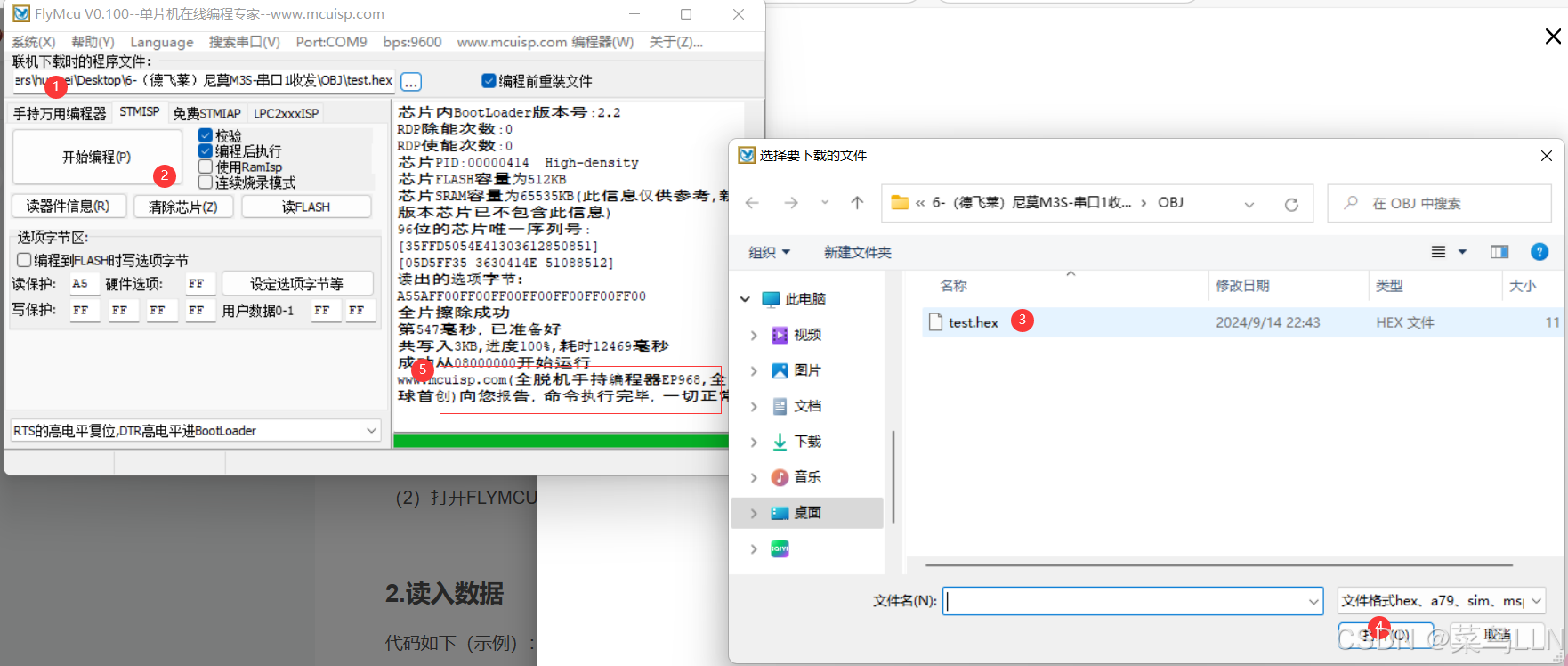

解决：发现是自己的操作有一些错误。我本来以为要对那个示例代码在keil5里面编译的，但是后面发现直接在FlyMcu里面直接把程序下载就行。

一、示例代码

Stm32f103Zet6的示例代码主要有以下部分，在网上也都能查到：

1、maic.c

#include <stdio.h>
#include "stm32f10x.h"
#include "led.h"
#include "delay.h"
#include "key.h"
#include "timer.h"
#include "beep.h"

#ifdef __GNUC__
/* With GCC/RAISONANCE, small printf (option LD Linker->Libraries->Small printf
set to 'Yes') calls __io_putchar() */
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */

int main(void)
{
   GPIO_InitTypeDef GPIO_InitStructure;
   USART_InitTypeDef USART_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;

   RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);   //使能USART1，GPIOA时钟
    USART_DeInit(USART1); //复位串口1
   //USART1_TX PA.9
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;   //复用推挽输出
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化PA9

//USART1_RX   PA.10
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化PA10

   //Usart1 NVIC 配置

NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;       //子优先级3
   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;           //IRQ通道使能
   NVIC_Init(&NVIC_InitStructure);   //根据指定的参数初始化VIC寄存器
/* USARTx configured as follow:
- BaudRate = 9600 baud 波特率
- Word Length = 8 Bits 数据长度
- One Stop Bit 停止位
- No parity 校验方式
- Hardware flow control disabled (RTS and CTS signals) 硬件控制流
- Receive and transmit enabled 使能发送和接收
*/
USART_InitStructure.USART_BaudRate = 9600;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

USART_Init(USART1, &USART_InitStructure);
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启中断
USART_Cmd(USART1, ENABLE); //使能串口

   LED_Init();//LED初始化
KEY_Init();//按键初始化
SysTick_Init();//延时初始化
   BEEP_Init(); //蜂鸣器初始化
   printf("\n\rUSART Printf Example: （德飞莱）尼莫M3S开发板串口测试程序\r输入任何信息发送，接收到同样信息");
while (1)
{
   //使用printf函数循环发送固定信息
   Delay_ms(500);
LED2_REV;
}
}

PUTCHAR_PROTOTYPE
{
/* Place your implementation of fputc here */
/* e.g. write a character to the USART */
USART_SendData(USART1, (uint8_t) ch);

/* 循环等待直到发送结束*/
while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET)
{}

return ch;
}

2、stm32f10x_it.c

//串口1中断
void USART1_IRQHandler(void)

{
if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == SET)
{
USART_SendData(USART1, USART_ReceiveData(USART1));
}

}
