1、内嵌tomcat

        boot框架是默认内嵌tomcat的，不需要手动安装和配置外部的 Servlet 容器。

        简单的介绍一下tomcat服务器的构成：

  • Catalina： Catalina 是 Tomcat 的核心组件，负责处理 HTTP 请求、响应以及管理 Servlet 生命周期。它包括一个 Web 容器和一个 Servlet 引擎，用于处理 Servlet 和 JSP 页面。
  • Connector： 连接器是 Tomcat 与外部客户端之间通信的桥梁，负责处理传入的 HTTP 请求，并将其传递给 Catalina 处理。Tomcat 提供了多种类型的连接器，包括 HTTP 连接器（用于处理 HTTP 请求）、AJP 连接器（用于与 Apache HTTP Server 连接）等。
  • Realm： Realm 是 Tomcat 的安全认证和授权机制，用于验证用户身份并控制用户对受保护资源的访问权限。Tomcat 支持多种类型的 Realm，如基于内存的 Realm、基于数据库的 Realm 等。
  • Valves： 阀门是 Tomcat 的拦截器组件，用于在请求处理过程中执行特定的操作，如访问日志记录、安全验证、压缩等。Tomcat 提供了多种类型的阀门，可以通过配置文件进行灵活配置。
  • Host： Host 是 Tomcat 的虚拟主机，用于在同一物理服务器上托管多个域名或应用程序。每个 Host 都有一个唯一的名称和基础目录，可以配置不同的域名和应用程序。
  • Engine： Engine 是 Tomcat 的引擎，用于管理多个虚拟主机（Host）。它负责调度请求到相应的虚拟主机，并协调虚拟主机之间的资源共享和管理。
  • Context： Context 是 Tomcat 的上下文容器，用于管理和配置单个 Web 应用程序的运行环境。每个 Web 应用程序都有一个对应的 Context，包括其配置信息、Servlet 映射、Session 管理等。

        我们来模拟一下tomcat的执行过程：

        其中第四步是将下面自定义的servlet程序放入servletContext上下文中，并且手动指定映射路径（相当于Controller层加入@RequestMapping及派生注解指定路径）

public class A36 {
    public static void main(String[] args) throws IOException, LifecycleException {
        //1.创建tomcat对象
        Tomcat tomcat = new Tomcat();
        tomcat.setBaseDir("tomcat");

        //准备docBase,存放项目文件
        File docBase = Files.createTempDirectory("boot.").toFile();
        docBase.deleteOnExit();

        //3.创建tomcat项目 context
        Context context = tomcat.addContext("", docBase.getAbsolutePath());


        //4.编程添加servlet
        context.addServletContainerInitializer(new ServletContainerInitializer() {
            @Override
            public void onStartup(Set<Class<?>> set, ServletContext servletContext) throws ServletException {
                servletContext.addServlet("test",new MyServlet()).addMapping("/test");
                }
            }
        }, Collections.emptySet());

        //5.启动tomcat
        tomcat.start();


        //6.设置协议，创建连接器
        Connector connector = new Connector(new Http11Nio2Protocol());
        connector.setPort(8080);
        tomcat.setConnector(connector);
    }
}

        编写一个自定义的servlet程序：

public class MyServlet extends HttpServlet {

    @Override
    protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
        resp.getWriter().print("abc");
    }
}

        而内嵌的tomcat如何与Spring进行整合？

        其关键点在于Config配置类中的 public DispatcherServletRegistrationBean registrationBean(DispatcherServlet dispatcherServlet) 方法。这个方法用于注册DispatcherServlet springmvc入口并创建一个 DispatcherServletRegistrationBean Bean，将传入的 DispatcherServlet 注册到 Spring 应用程序中。

       Config配置类又是在refresh容器前注册的：

 public static WebApplicationContext webApplicationContext(){
        AnnotationConfigWebApplicationContext context = new AnnotationConfigWebApplicationContext();
        context.register(Config.class);
        context.refresh();
        return context;
    }

       我们只需要在编程添加servlet这一步，获取容器中所有的bean，并且通过.onStartup() 方法完成注册：

     //得到applicationContext
        WebApplicationContext applicationContext = webApplicationContext();

    //4.编程添加servlet
        context.addServletContainerInitializer(new ServletContainerInitializer() {
            @Override
            public void onStartup(Set<Class<?>> set, ServletContext servletContext) throws ServletException {
                servletContext.addServlet("test",new MyServlet()).addMapping("/test");


                //得到ServletRegistrationBean中每一个注册的bean
                for (ServletRegistrationBean value : applicationContext.getBeansOfType(ServletRegistrationBean.class).values()) {
                    value.onStartup(servletContext);
                }
            }
        }, Collections.emptySet());

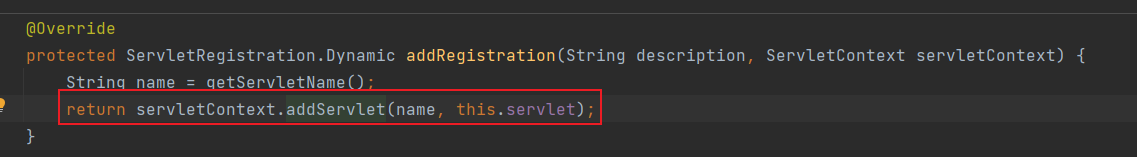

        .onStartup() 方法底层调用的依旧是 servletContext.addServlet()  方法

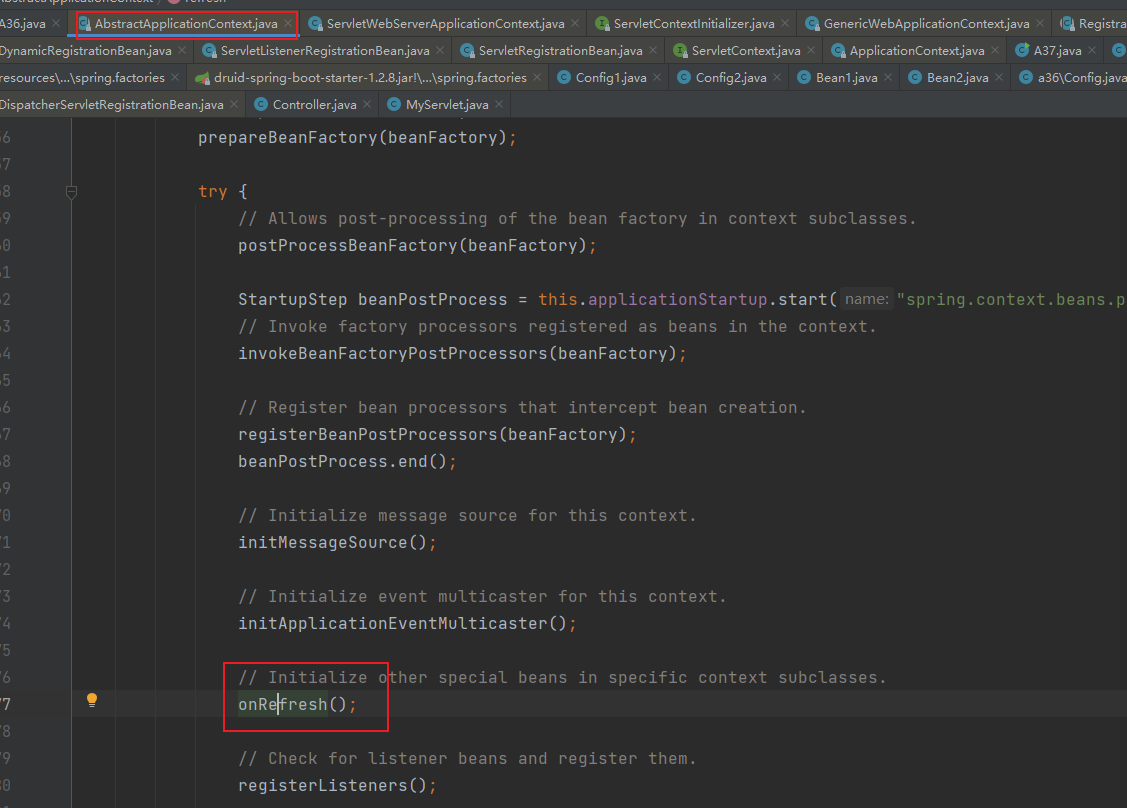

        boot在整合tomcat时，首先是创建了Spring容器，然后在调用onfresh()方法时会将tomcat创建出来，并且执行到添加servlet。

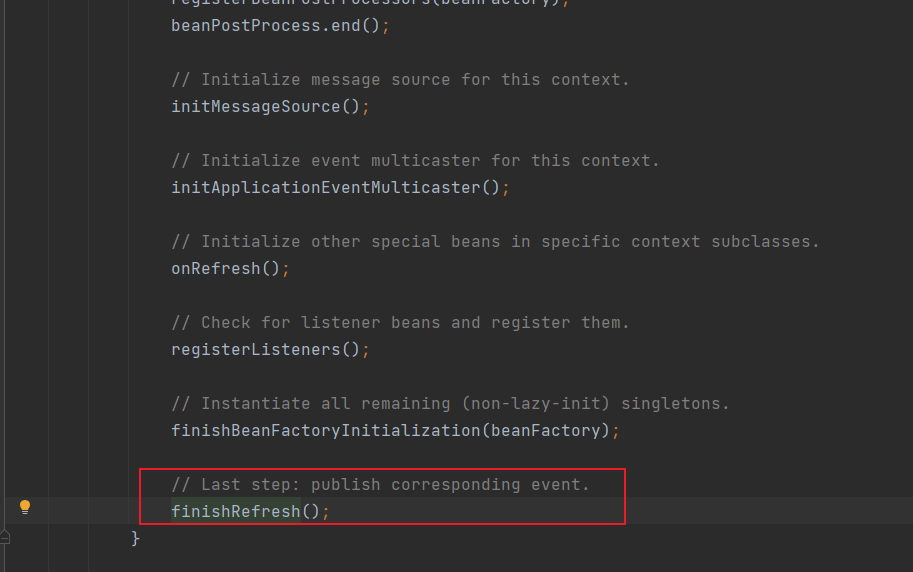

        在finishRefresh(); 方法会启动tomcat服务器并且设置协议，创建连接器。


2、自动装配原理

        现在有如下的场景：在某个包下创建了两个bean，并且将其注册到了两个配置类中：

public class Bean1 {

}

public class Bean2 {
}

@Configuration
public class Config1 {

    @Bean
    public Bean1 bean1(){
        return new Bean1("第三方");
    }
}
@Configuration
public class Config2 {

    @Bean
    public Bean2 bean2(){
        return new Bean2();
    }
}

        假设这两个bean都是与数据库连接有关的组件，具有通用性。那么难道是每次在别的地方用到的时候，都去临时注册吗？答案肯定是否定的，就和方法封装一样，我们可以在其他运用到的地方进行导入：

        @Import 注解的作用就是导入其他配置类或组件类，如果在  @Import 注解中将Config1和Config2 的class 写死，这样不太好：

@Configuration
@Import(MyInportSelector.class)
public class MyConfig {

    @Bean
    public Bean1 bean1(){
        return new Bean1("本项目");
    }
}

        我们可以将Config1和Config2注册在自定义的MyInportSelector类中统一管理：

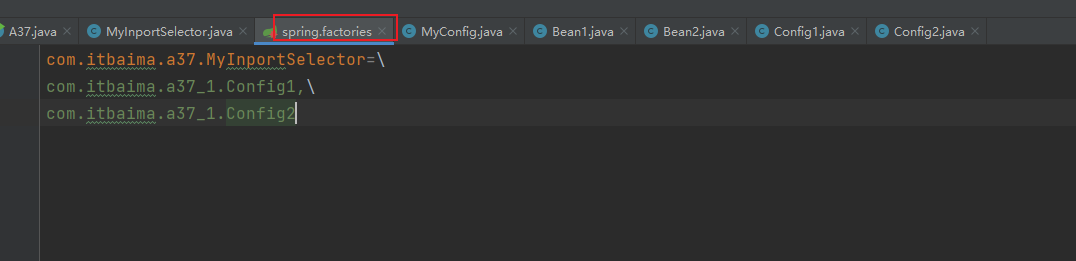

        在Spring中，某个自定义ImportSelector类下需要统一装配的组件，不是写死在自定义ImportSelector类中的，而是放在META-INF下的spring.factories中统一进行管理。



/**
 * 读取配置文件中的引用
 */
public class MyInportSelector implements ImportSelector {

    /**

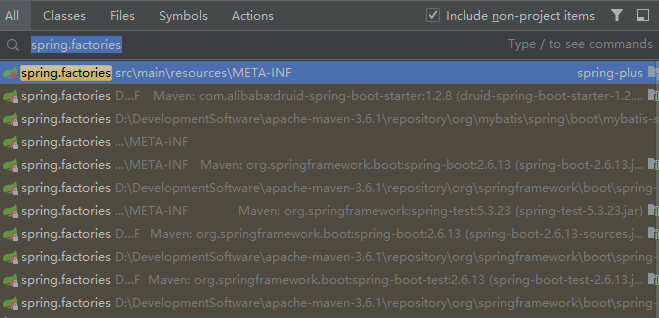

     * 在方法中会读取所有jar包 META-INF下的spring.factories 做自动装配
     * @param importingClassMetadata
     * @return
     */
    @Override
    public String[] selectImports(AnnotationMetadata importingClassMetadata) {

        //需要自动装配的类不是写死在代码中的，而是放在配置文件中的
        //从配置文件中读取信息 META-INF下的spring.factories
        //com.itbaima.a37.MyInportSelector=\
        //com.itbaima.a37_1.Config1,\
        //com.itbaima.a37_1.Config2
        List<String> strings = SpringFactoriesLoader.loadFactoryNames(MyInportSelector.class, null);
        return strings.toArray(new String[0]);
    }
}

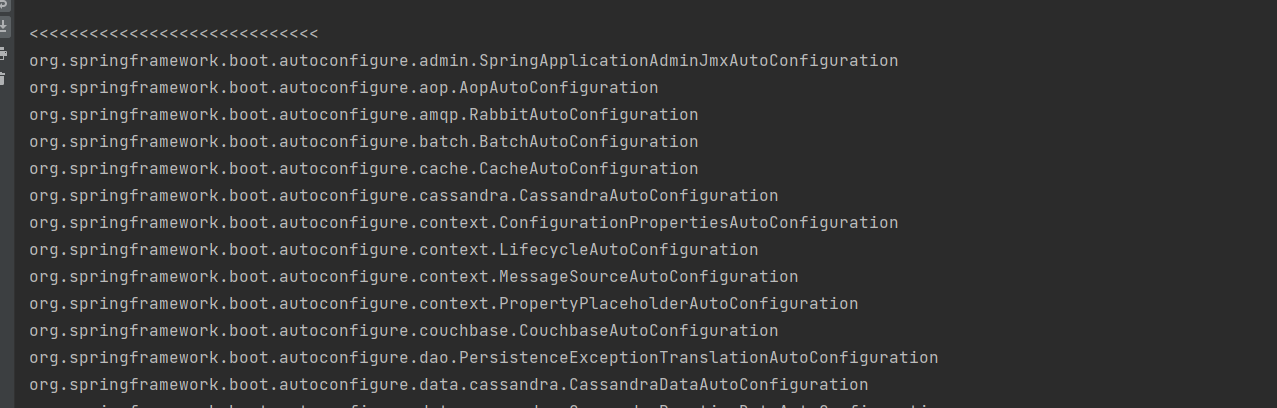

        完成EnableAutoConfiguration的自动装配：

/**
 * 读取配置文件中的引用
 */
public class MyInportSelector implements ImportSelector {

    /**
     * 在方法中会读取所有jar包 META-INF下的spring.factories 做自动装配
     * @param importingClassMetadata
     * @return
     */
    @Override
    public String[] selectImports(AnnotationMetadata importingClassMetadata) {

        for (String name : SpringFactoriesLoader.loadFactoryNames(EnableAutoConfiguration.class, null)) {
            System.out.println(name);
        }

    }
}


         那如果在本项目注册的bean和其他外部引用的bean同名的问题呢？

         生效的是本项目中的。因为bean加载的时机不同，第三方的bean先加载，后加载的bean会覆盖先加载的同名的bean。然而在boot中默认是false不允许覆盖。解决方法：

        自定义的InportSelector实现DeferredImportSelector接口，可以推迟第三方bean的加载。并且需要在注册第三方bean时加上 @ConditionalOnMissingBean 注解，表明当容器中没有该名称的bean时才需要加载。（因为此时本项目中的bean已先于第三方的bean加载）

@Configuration
public class Config1 {

    @Bean
    @ConditionalOnMissingBean//当容器中缺少某个bean时才会添加
    public Bean1 bean1(){
        return new Bean1("第三方");
    }
}

3、AopAutoConfiguration

        AopAutoConfiguration是用于负责配置和启用 AspectJ 面向切面编程（AOP）功能。

        我们模拟一下它的自动装配：

@Configuration
@Import(MyImportSelector.class)
public class Config {
}

public class MyImportSelector implements ImportSelector {
    @Override
    public String[] selectImports(AnnotationMetadata importingClassMetadata) {
        return new String[]{AopAutoConfiguration.class.getName()};
    }
}
public class A38 {
    public static void main(String[] args) {
        GenericApplicationContext context = new GenericApplicationContext();
        //注册各种后处理器
        AnnotationConfigUtils.registerAnnotationConfigProcessors(context.getDefaultListableBeanFactory());
        context.registerBean(Config.class);
        context.refresh();

        for (String name : context.getBeanDefinitionNames()) {
            System.out.println(name);
        }
    }
}

        下面这四条便是AopAutoConfiguration通过自动装配得到的BeanDefinitionName

org.springframework.boot.autoconfigure.aop.AopAutoConfiguration$AspectJAutoProxyingConfiguration$CglibAutoProxyConfiguration
org.springframework.aop.config.internalAutoProxyCreator
org.springframework.boot.autoconfigure.aop.AopAutoConfiguration$AspectJAutoProxyingConfiguration
org.springframework.boot.autoconfigure.aop.AopAutoConfiguration

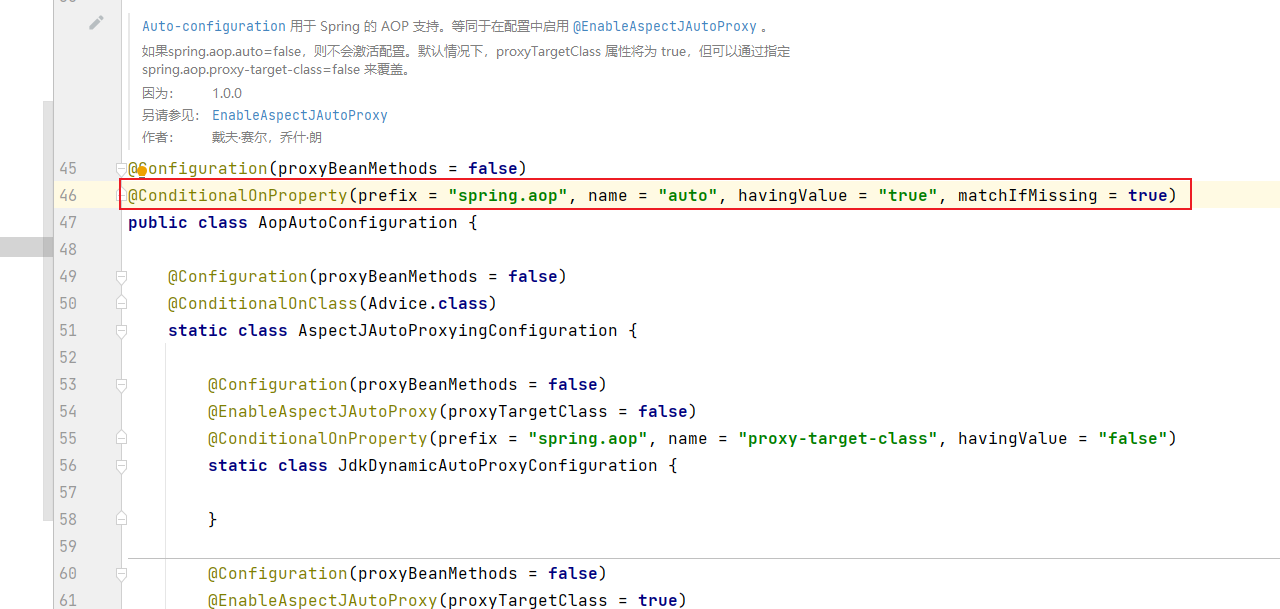

        那么AopAutoConfiguration是如何选择装配哪些bean的呢？我们点进AopAutoConfiguration的源码看一下：

        @ConditionalOnProperty(prefix = "spring.aop", name = "auto", havingValue = "true", matchIfMissing = true) 是一个针对properties配置文件内容的判断，此处判断的含义是，如果配置文件中没有spring.aop前缀的键，或者有并且它的值为true时，会进入这个类。显然目前的条件是成立的，我们自定义的配置类中没有spring.aop前缀的键。

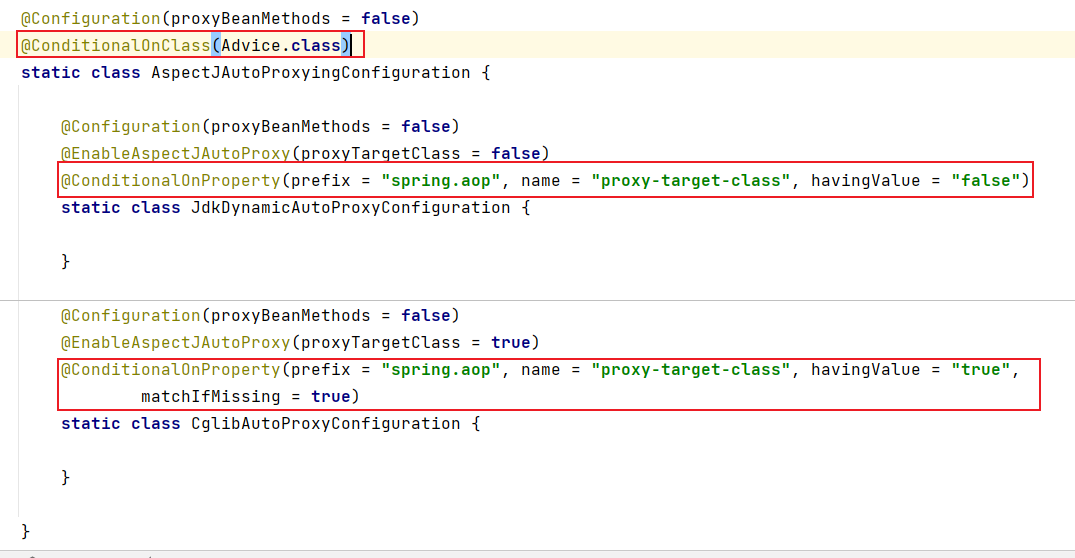

        在静态内部类AspectJAutoProxyingConfiguration上也有一个注解：@ConditionalOnClass(Advice.class) 作用是判断是否存在一个名为Advice的类，在boot中是存在的，所以会进入AspectJAutoProxyingConfiguration类：


        在JdkDynamicAutoProxyConfiguration和CglibAutoProxyConfiguration静态内部类上，分别有两个注解：

  • @ConditionalOnProperty(prefix = "spring.aop", name = "proxy-target-class", havingValue = "false") 判断properties配置文件中是否有spring.aop前缀的键，并且值要为false。
  • @ConditionalOnProperty(prefix = "spring.aop", name = "proxy-target-class", havingValue = "true", matchIfMissing = true) 判断properties配置文件中是否有spring.aop前缀的键，并且值要为ture，或者不存在。

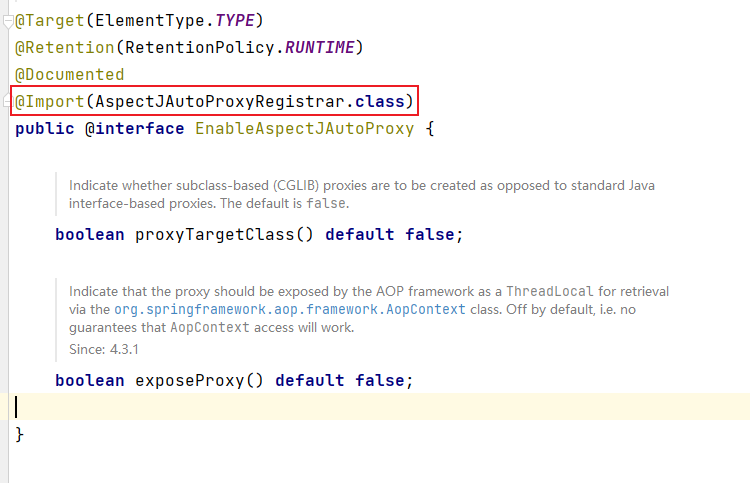

        而两个静态内部类上标注的@EnableAspectJAutoProxy 注解，实际上也是加上了@Import

注解的自动装配配置类：

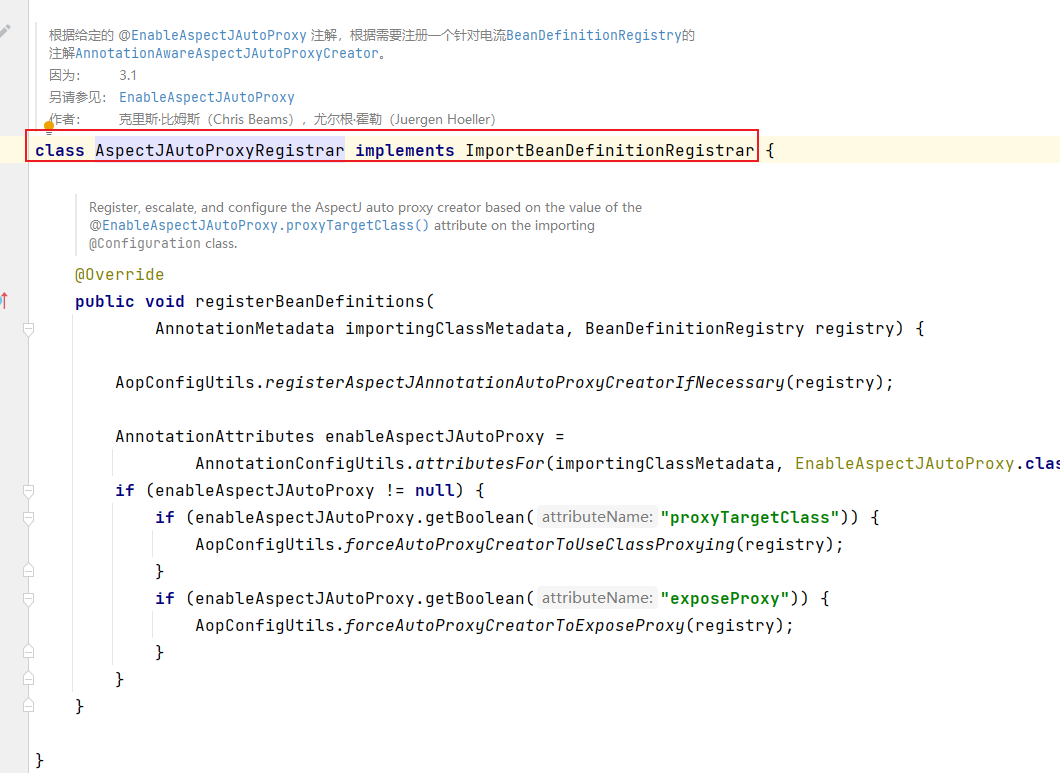

        自定义的自动装配了类实现了ImportBeanDefinitionRegistrar接口，用于用编程的方式确定装配的内容：

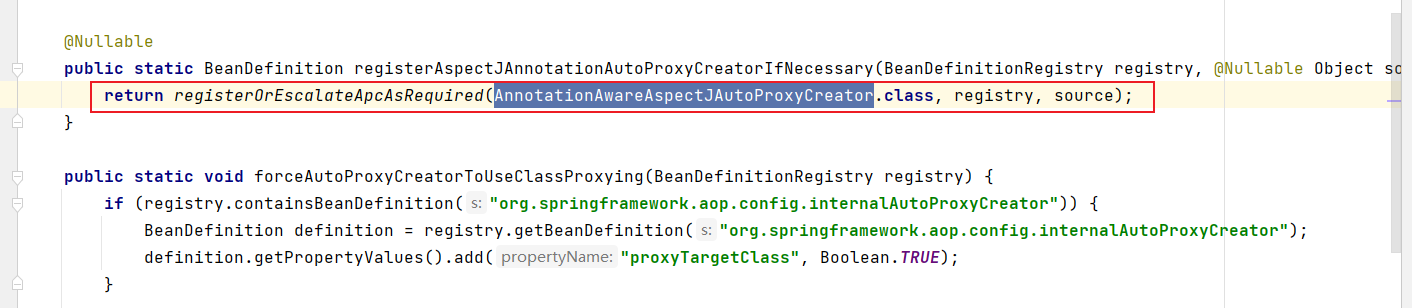

        在AopConfigUtils.registerAspectJAnnotationAutoProxyCreatorIfNecessary(registry); 方法中，实际上是注册了AnnotationAwareAspectJAutoProxyCreator：

        复习一下（第三篇）：AnnotationAwareAspectJAutoProxyCreator是用于自动创建代理以实现切面功能的Spring后处理器，将高级的Aspect切面分解并转换成低级的Advice切面，并且根据设置去选择JDK或CGLIB代理方式（proxyTargetClass属性），在AnnotationAwareAspectJAutoProxyCreator中，有两个重要的方法：

  • protected List<Advisor> findEligibleAdvisors(Class<?> beanClass, String beanName)：用于查找符合条件的切面通知器（Advisors）。
  • protected Object wrapIfNecessary(Object bean, String beanName, Object cacheKey)：内部调用 .findEligibleAdvisors得到存放符合条件切面通知器的集合，如果集合不为空，就创建代理。

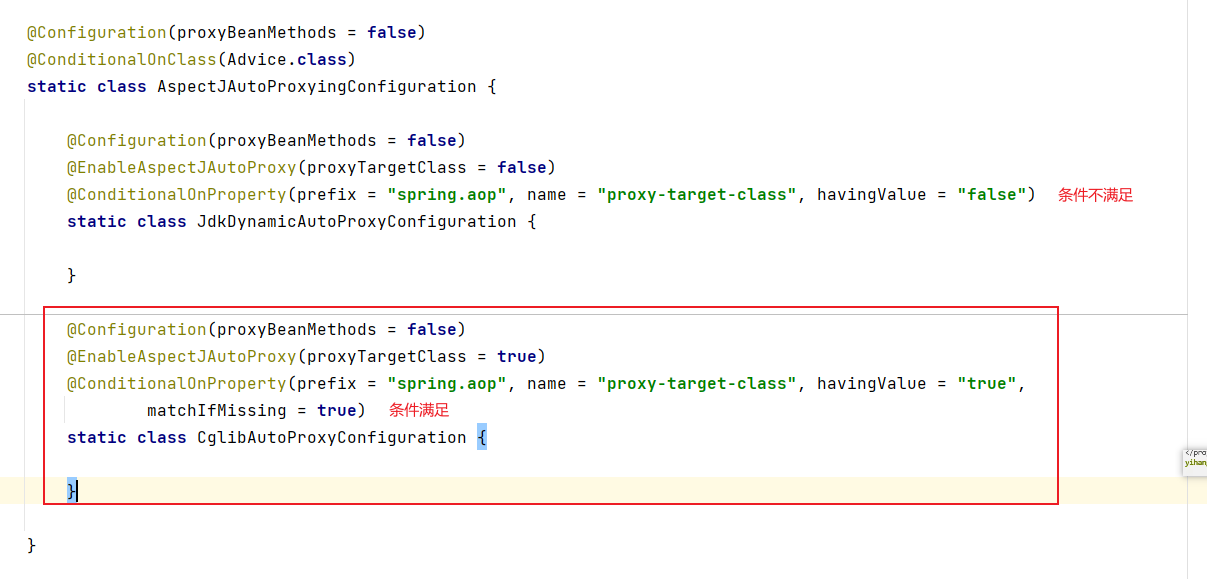

         根据条件，应该会自动装配CglibAutoProxyConfiguration：


        可从容器中获取AnnotationAwareAspectJAutoProxyCreator，isProxyTargetClass的取值是true，代表无论是否实现了接口，走的都是CGLIB代理方式。

AnnotationAwareAspectJAutoProxyCreator proxyCreator = context.getBean(AnnotationAwareAspectJAutoProxyCreator.class);
System.out.println(proxyCreator.isProxyTargetClass());

4、DataSource

        在DataSourceAutoConfiguration中，主要有两部分：

  • EmbeddedDatabaseConfiguration：Spring Framework 中用于配置内嵌式数据库（Embedded Database）的自动配置类之一
  • PooledDataSourceConfiguration：Spring Framework 中用于配置连接池数据源（Pooled DataSource）的自动配置类之一。


         EmbeddedDatabaseConfiguration很少用到，我们重点看PooledDataSourceConfiguration：

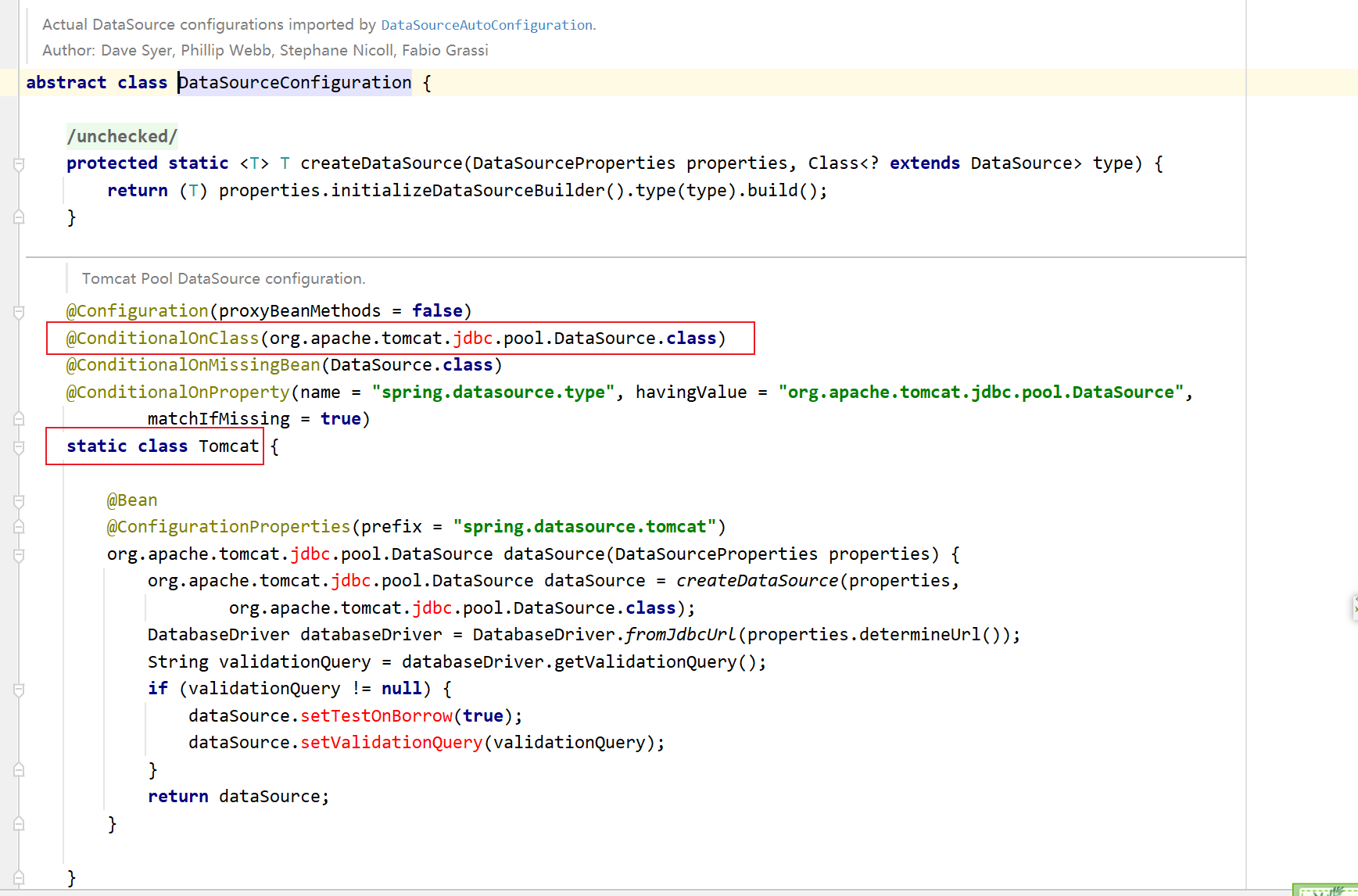

        DataSourceConfiguration的每个静态内部类上都加入了@ConditionalOnClass 条件判断注解。

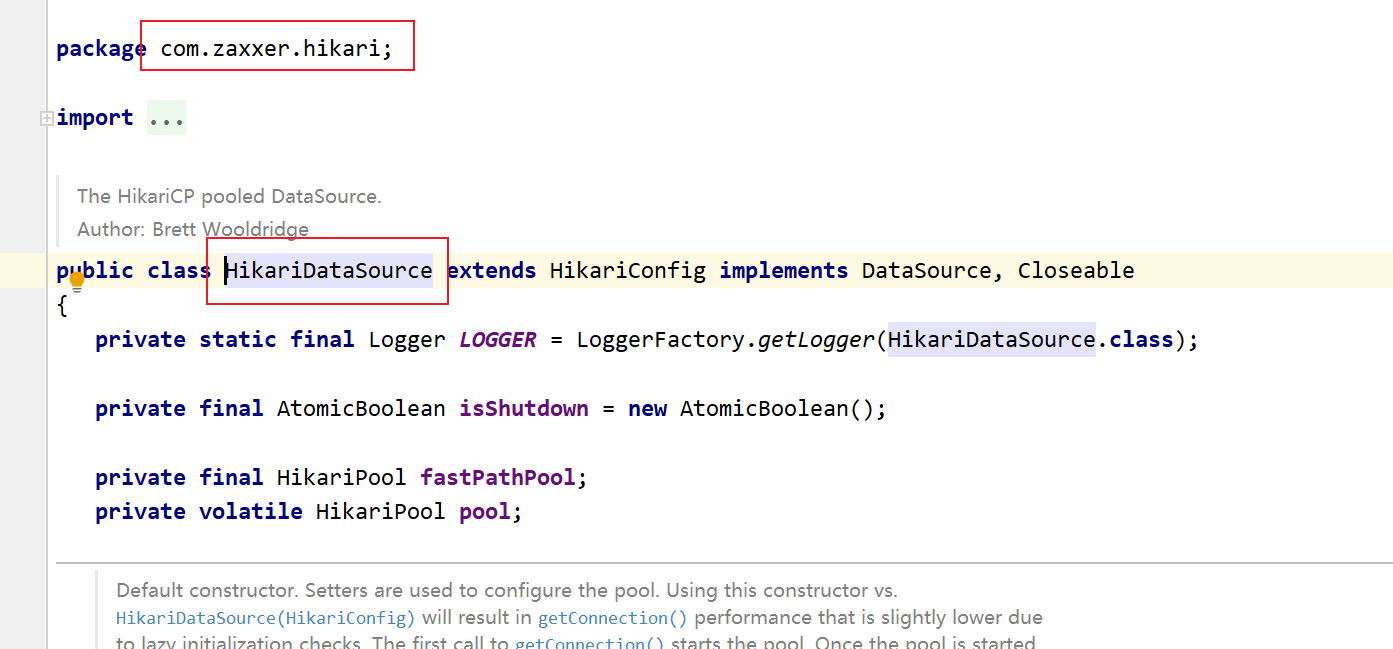

        Boot中默认是有HikariDataSource源的：

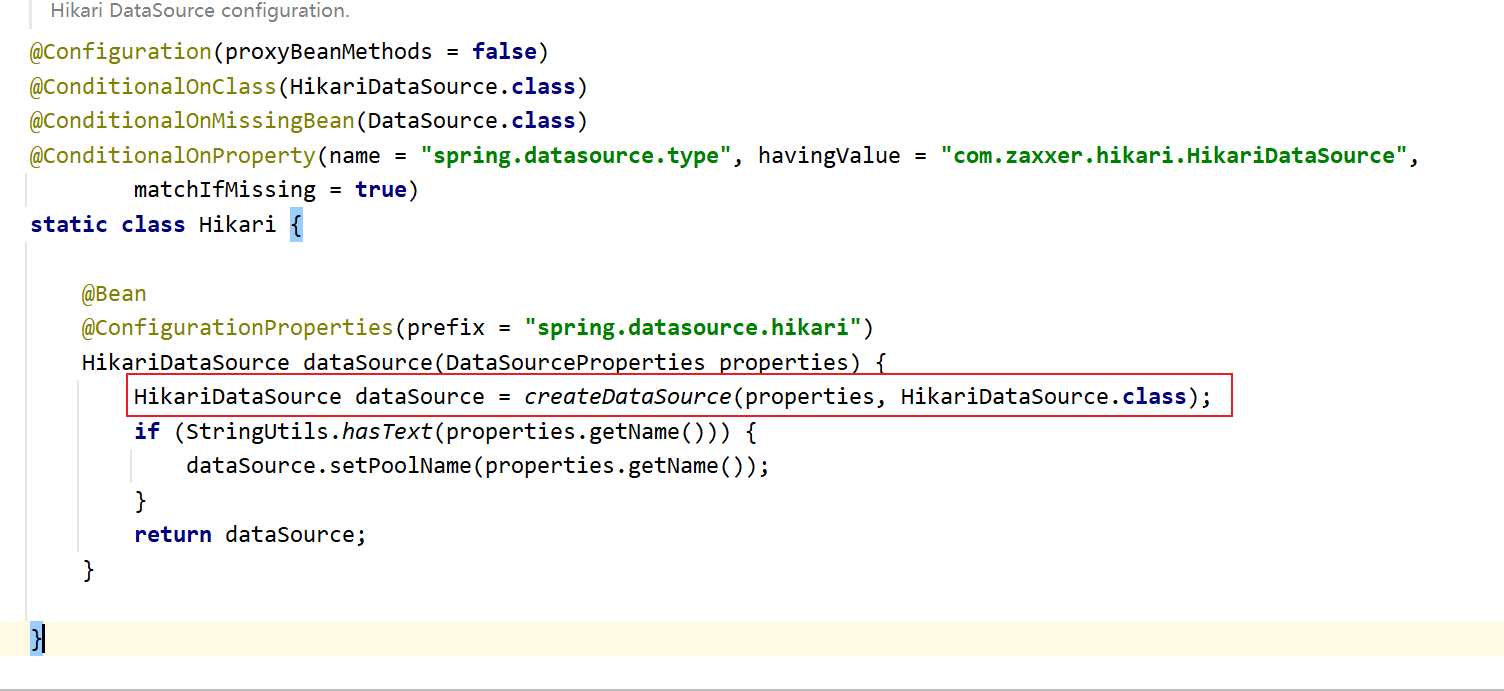

        所以会将HikariDataSource注册成bean并设置连接信息：


5、MybatisAutoConfiguration

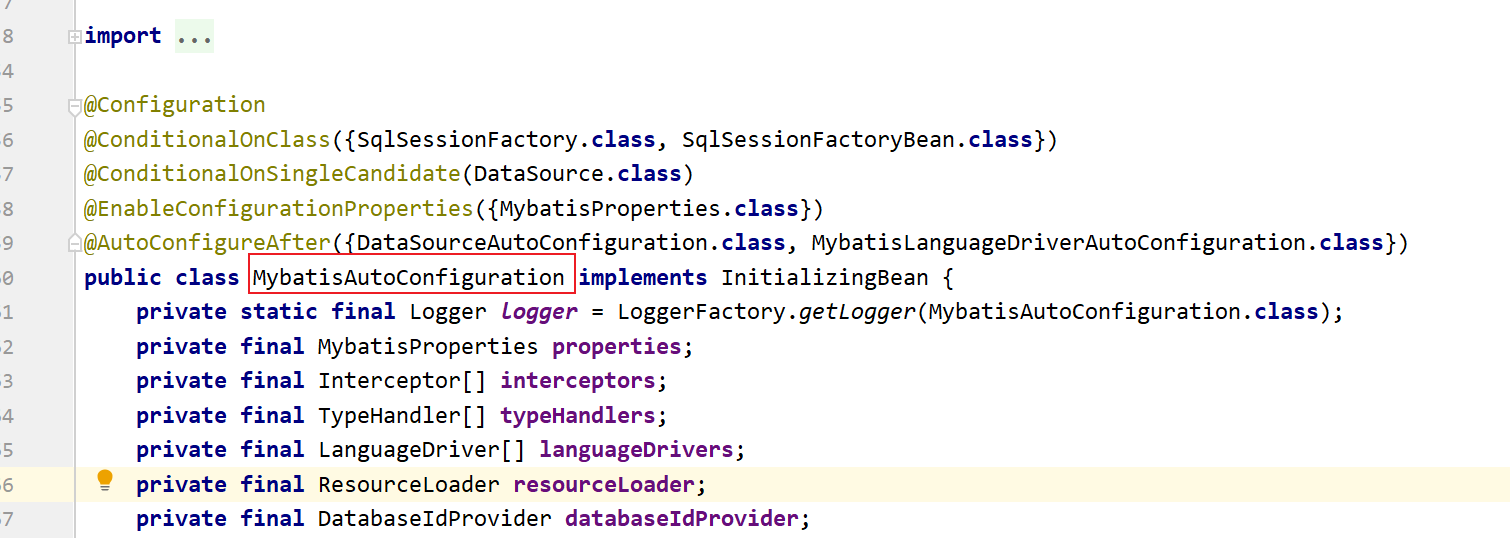

        在MybatisAutoConfiguration类上，有如下的注解：

  • @ConditionalOnClass({SqlSessionFactory.class, SqlSessionFactoryBean.class}) ：表明必须要存在SqlSessionFactory和SqlSessionFactoryBean两个类。因为mybatis与boot整合需要数据源连接信息。
  • @ConditionalOnSingleCandidate(DataSource.class) ：表明数据源必须是唯一的，不能存在多份不同的数据源

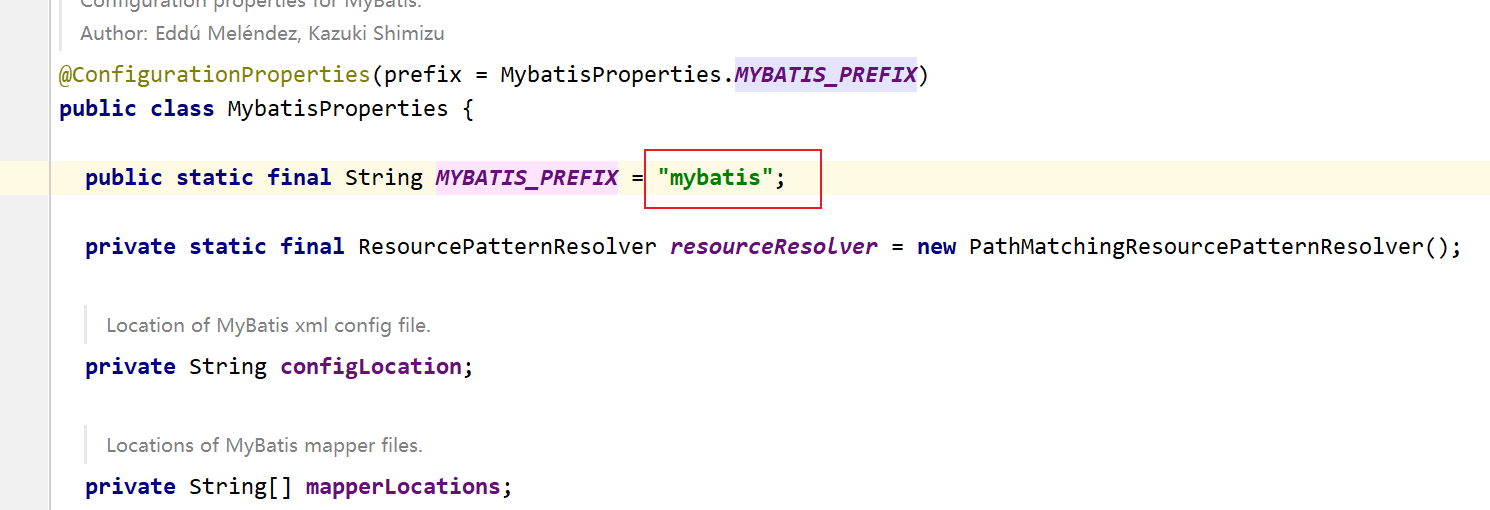

  • @EnableConfigurationProperties({MybatisProperties.class}) ： 表明将来会创建一个MybatisProperties对象，用于将环境中的键值信息与对象绑定（要求配置中的键名必须前缀mybatis）：
  • 9766eaec806c48a2b3335188c42d9604.png
  • @AutoConfigureAfter({ DataSourceAutoConfiguration.class, MybatisLanguageDriverAutoConfiguration.class }) : 表明该配置类是在DataSourceAutoConfiguration、MybatisLanguageDriverAutoConfiguration加载完成后再进行初始化。

        上述任何一个条件不满足都不会进入MybatisAutoConfiguration：

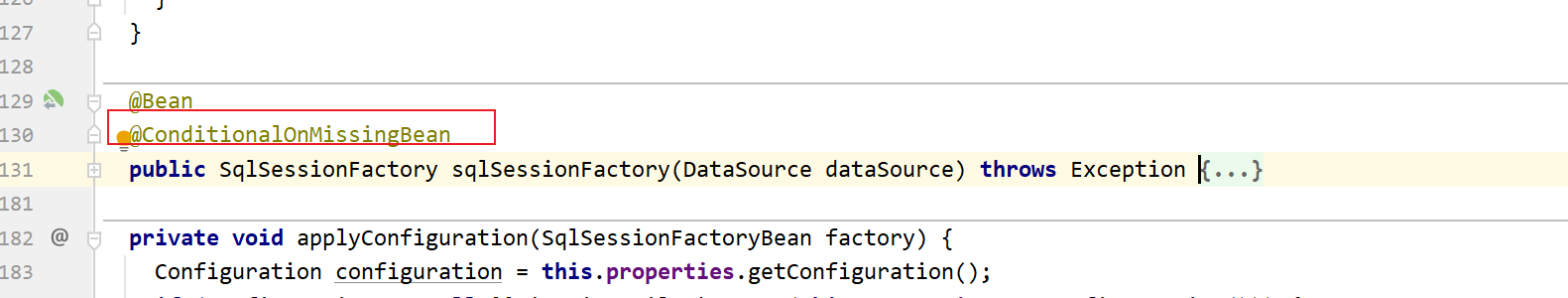

         public SqlSessionFactory sqlSessionFactory(DataSource dataSource) 方法用于创建SqlSessionFactory的bean，注意加上了@ConditionalOnMissingBean 代表容器中没有其他第三方的SqlSessionFactory的bean时，才会初始化MybatisAutoConfiguration中的SqlSessionFactory。

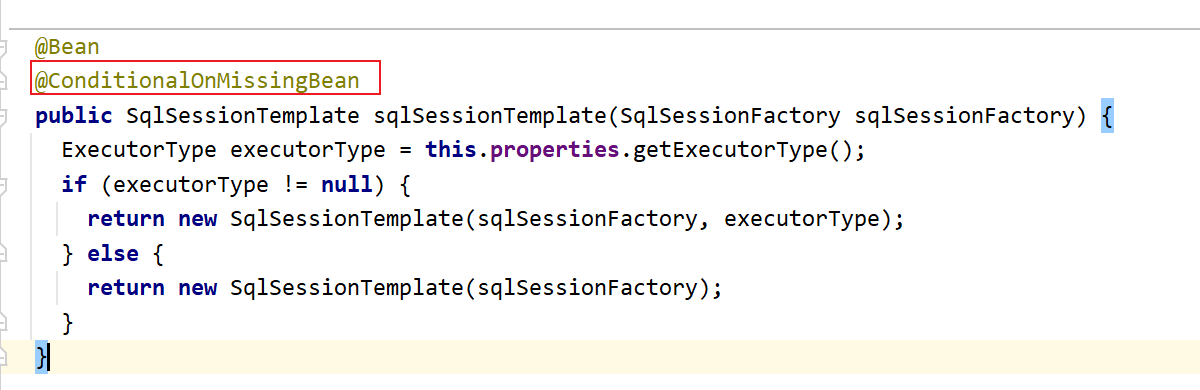

         public SqlSessionTemplate sqlSessionTemplate(SqlSessionFactory sqlSessionFactory) 方法用于创建SqlSession模板：

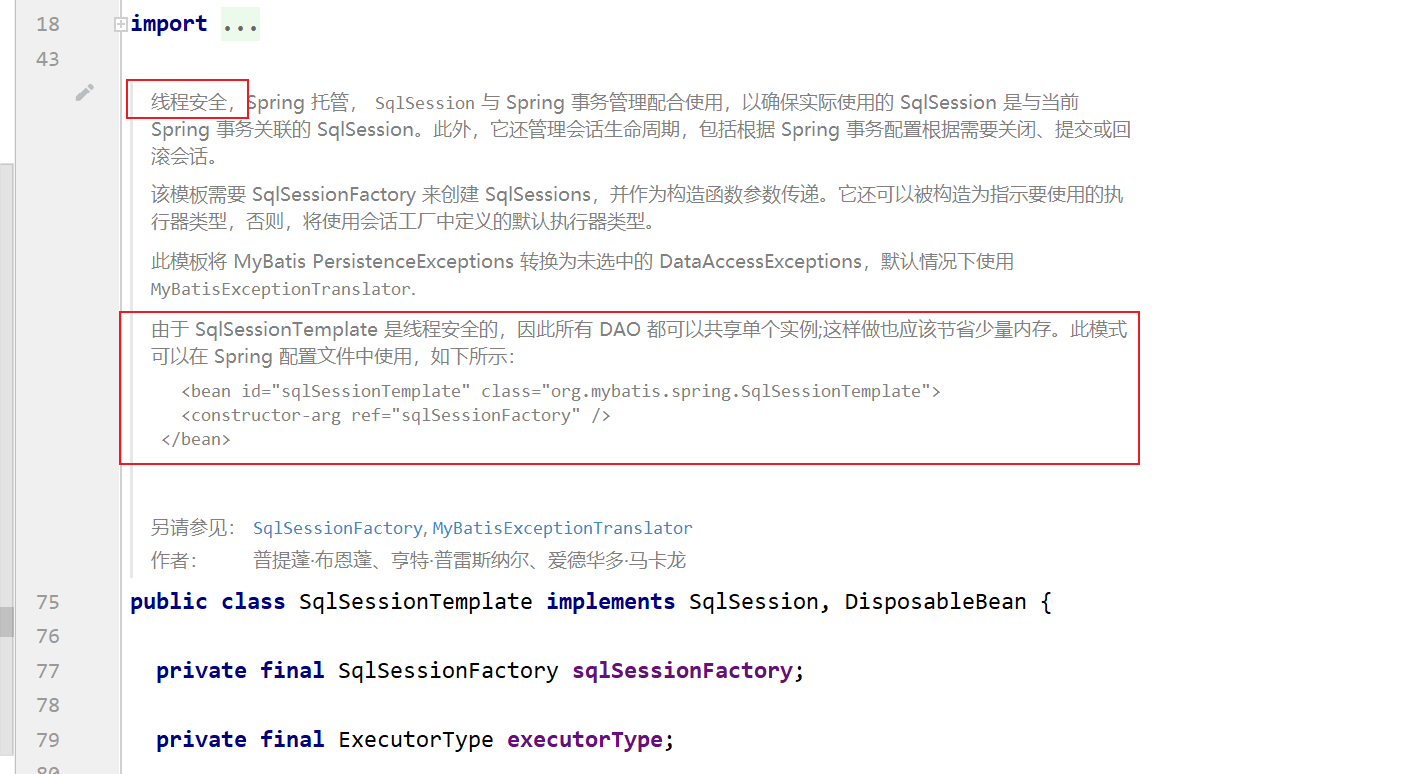

         SqlSessionTemplate是线程安全的，在同一个线程中，不同方法可以共用一个实例。

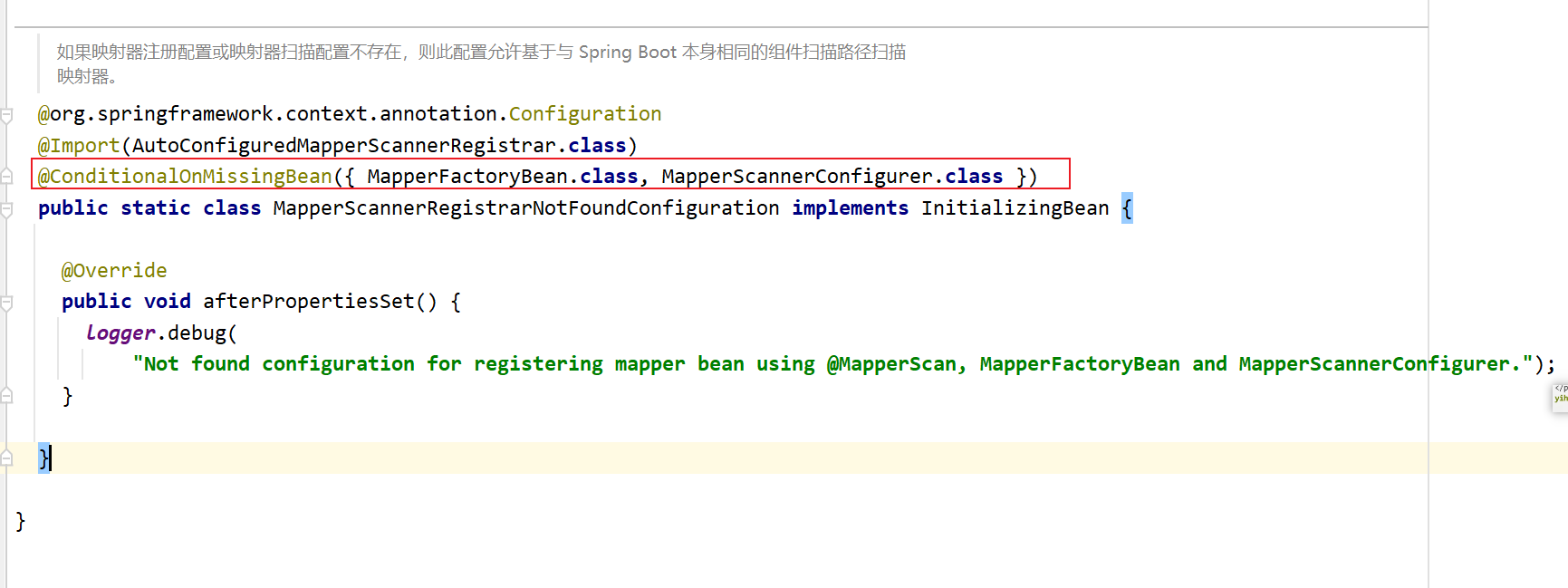

        最后还有一个MapperScannerRegistrarNotFoundConfiguration内部类：

        它只有在没有自定义的MapperFactoryBean和MapperScannerConfigurer时才会生效：

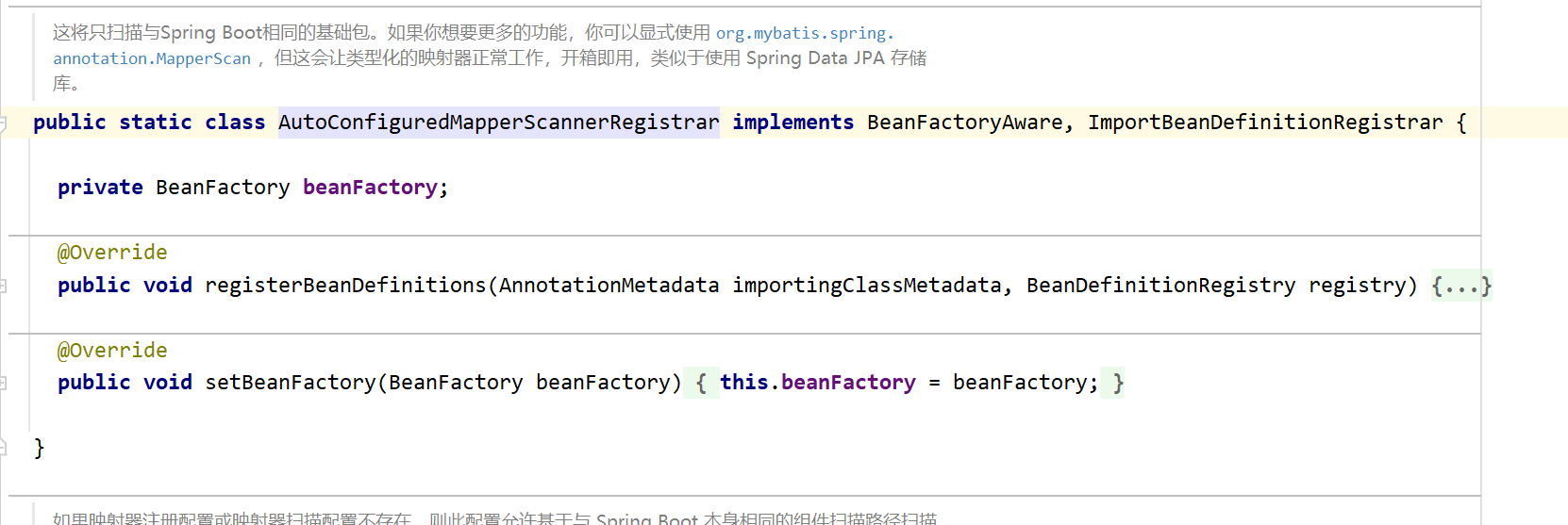

        然后通过@Import(AutoConfiguredMapperScannerRegistrar.class) 注解导入了AutoConfiguredMapperScannerRegistrar，作用是扫描和引导类同包下的被@Mapper注解控制的mapper/dao接口，将这些定义为bean


6、DataSourceTransactionManagerAutoConfiguration

        DataSourceTransactionManagerAutoConfiguration是用于自动配置数据源事务管理器（DataSource Transaction Manager）的类之一。

  • 在类上标注了@ConditionalOnClass({ JdbcTemplate.class, TransactionManager.class }) 注解，要求必须要有事务管理器和JDBC模板方法。

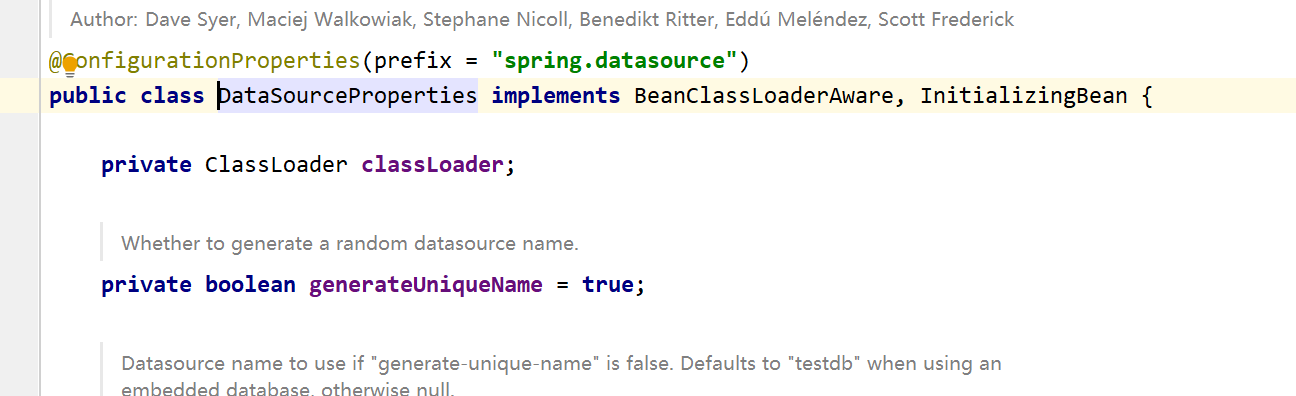

  •  @EnableConfigurationProperties(DataSourceProperties.class) 会将配置文件中以spring.datasource为前缀的key绑定到DataSourceProperties对象中（设置数据库连接信息，username,password...）

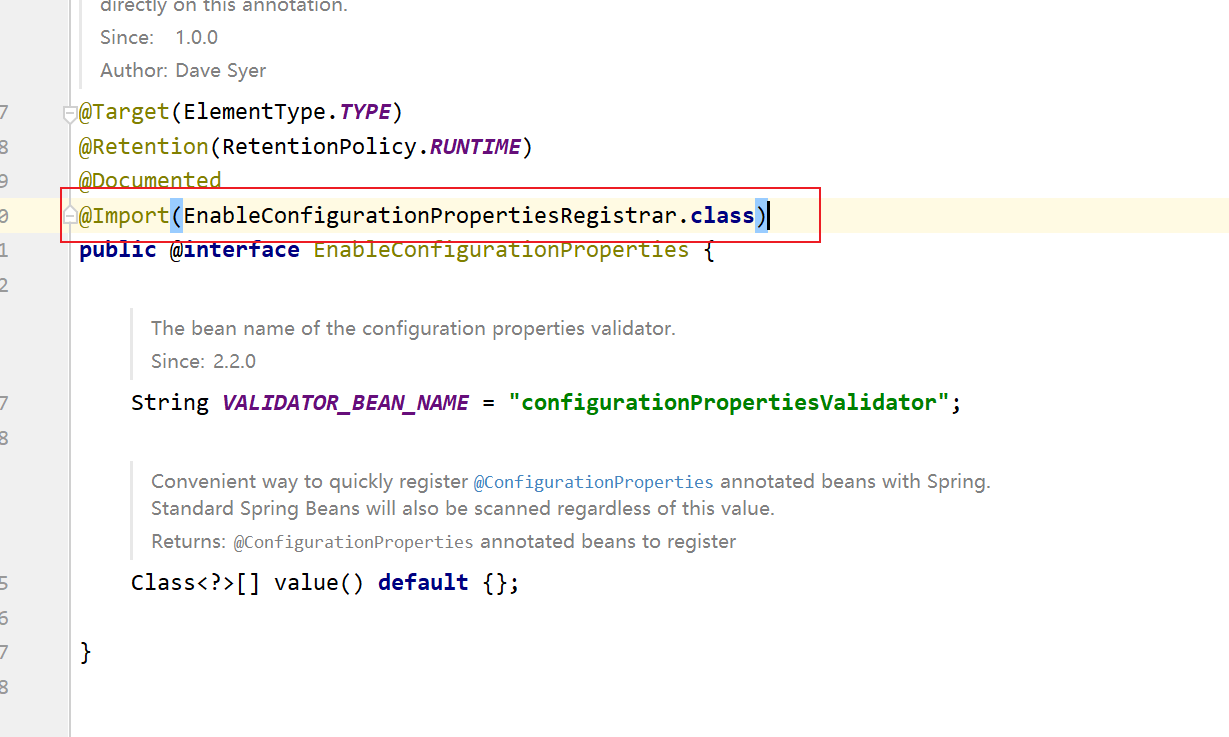

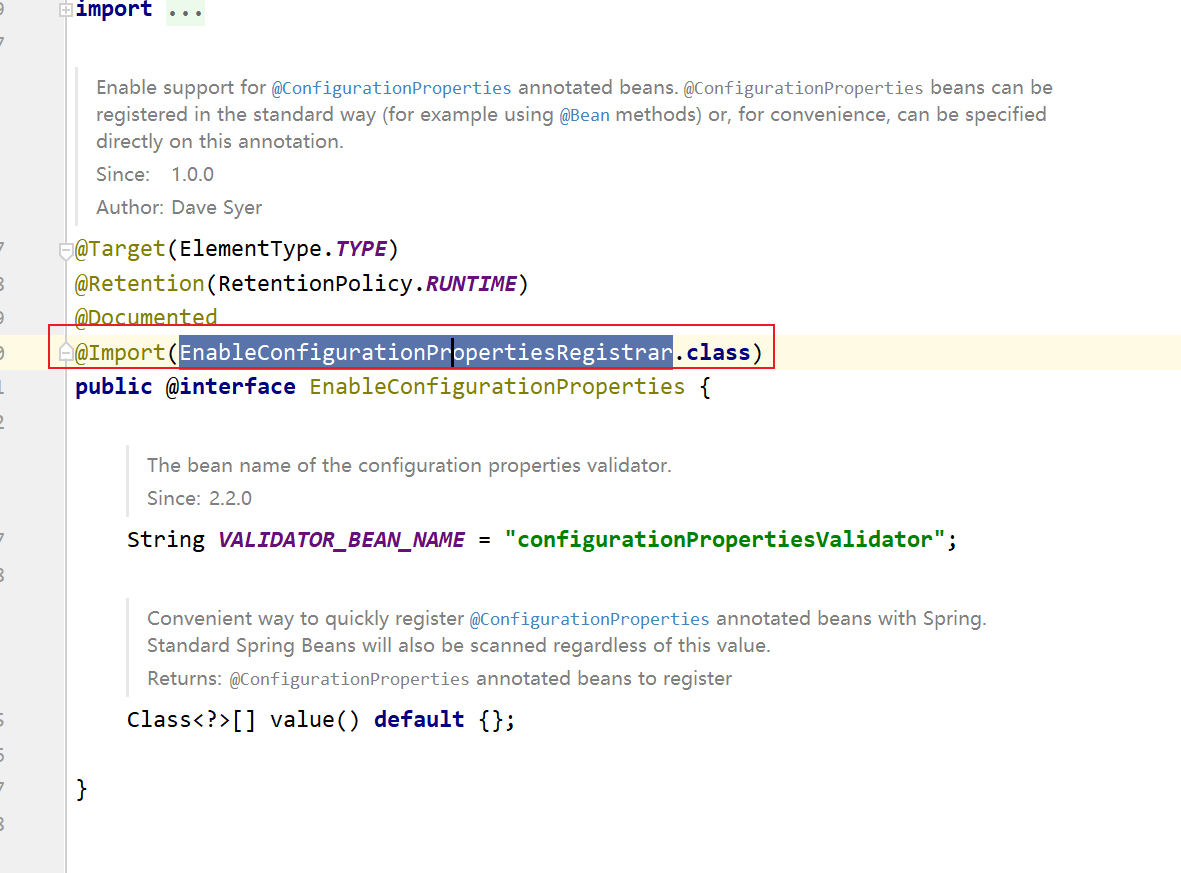

         并且导入了EnableConfigurationPropertiesRegistrar自动装配类。

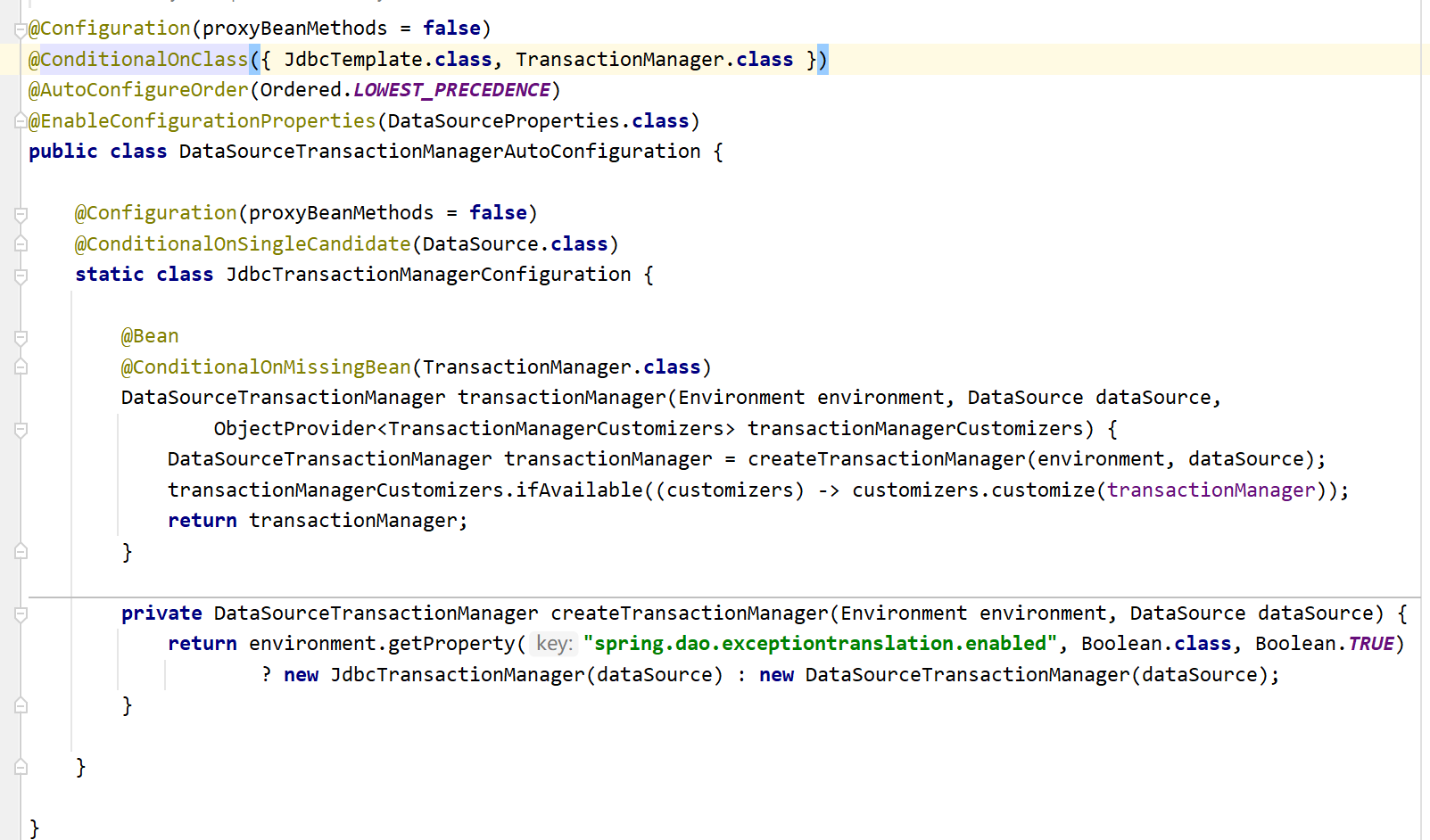

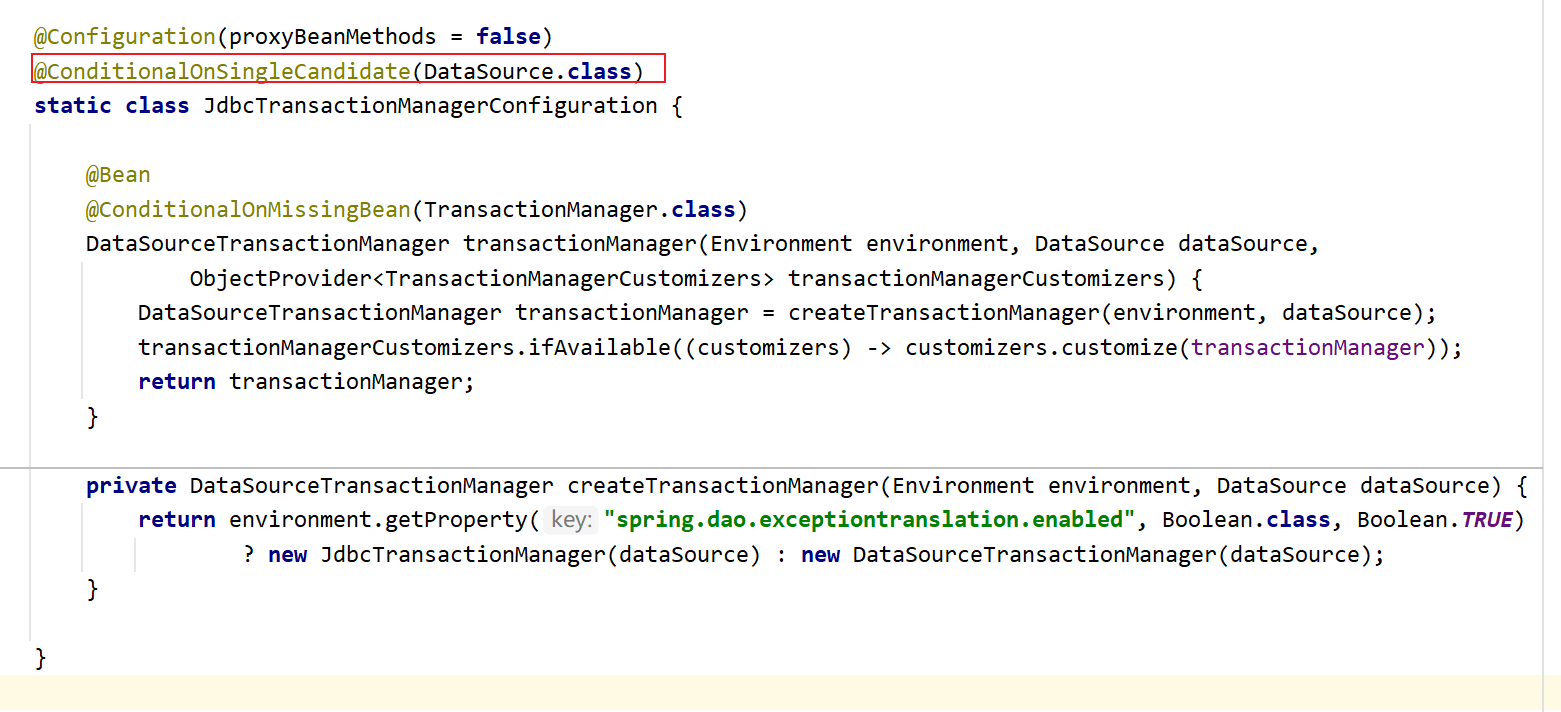

        同样JdbcTransactionManagerConfiguration静态内部类限定容器中只能有一份数据源：

  • DataSourceTransactionManager：创建处理与JDBC 数据源相关的事务的Bean。


        下面介绍一些与整合Spring MVC相关的配置类：

7、TransactionAutoConfiguration

      TransactionAutoConfiguration 是用于自动配置事务管理的类之一。

  • @ConditionalOnClass(PlatformTransactionManager.class) 表明容器中必须要有PlatformTransactionManager类，简单来说，它定义了事务管理器的核心功能。
  • @AutoConfigureAfter({ JtaAutoConfiguration.class, HibernateJpaAutoConfiguration.class,DataSourceTransactionManagerAutoConfiguration.class, Neo4jDataAutoConfiguration.class }) 表明TransactionAutoConfiguration是在@AutoConfigureAfter 注解value中的类初始化成后再加载。

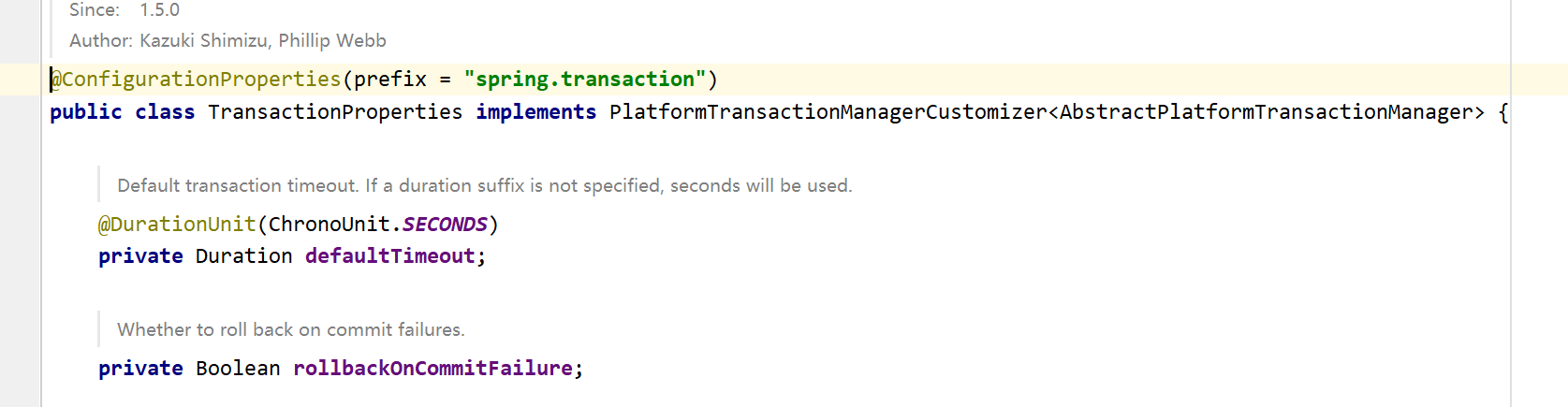

  • @EnableConfigurationProperties(TransactionProperties.class) 可以将配置文件中以spring.transaction为前缀的key绑定到TransactionProperties对象上。


        并且导入了EnableConfigurationPropertiesRegistrar自动装配类

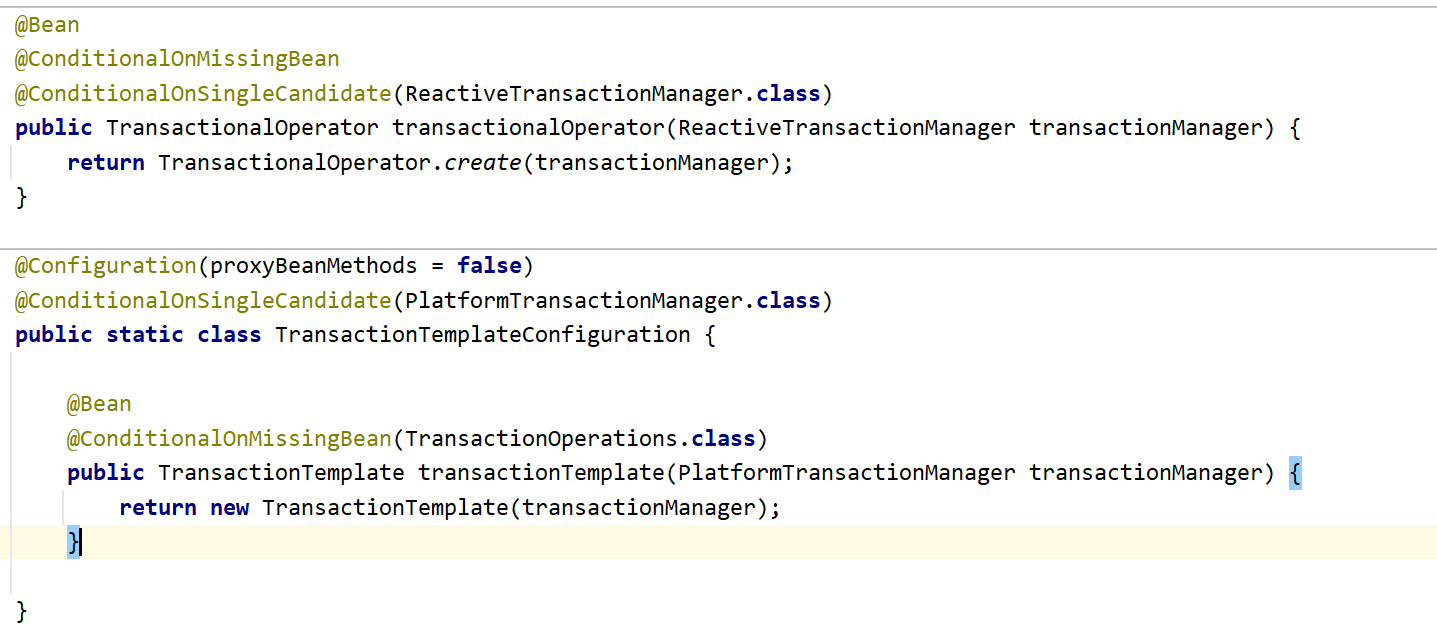

        TransactionAutoConfiguration类中，提供了声明式和响应式事务的支持：

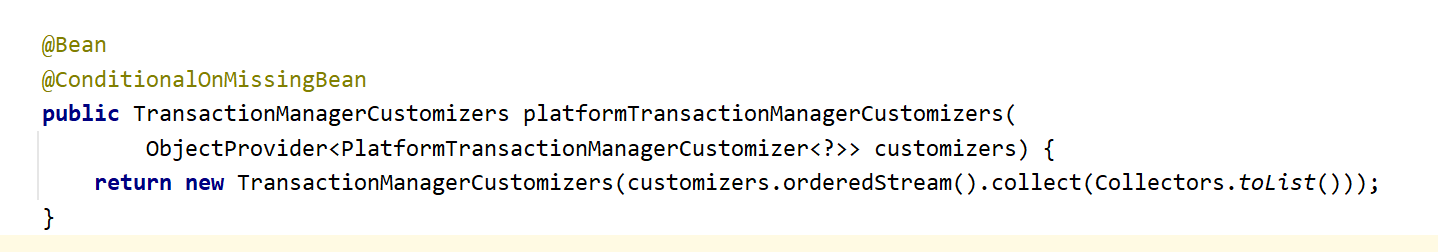

        以及创建事务管理器：


        还有配置声明式事务的管理：

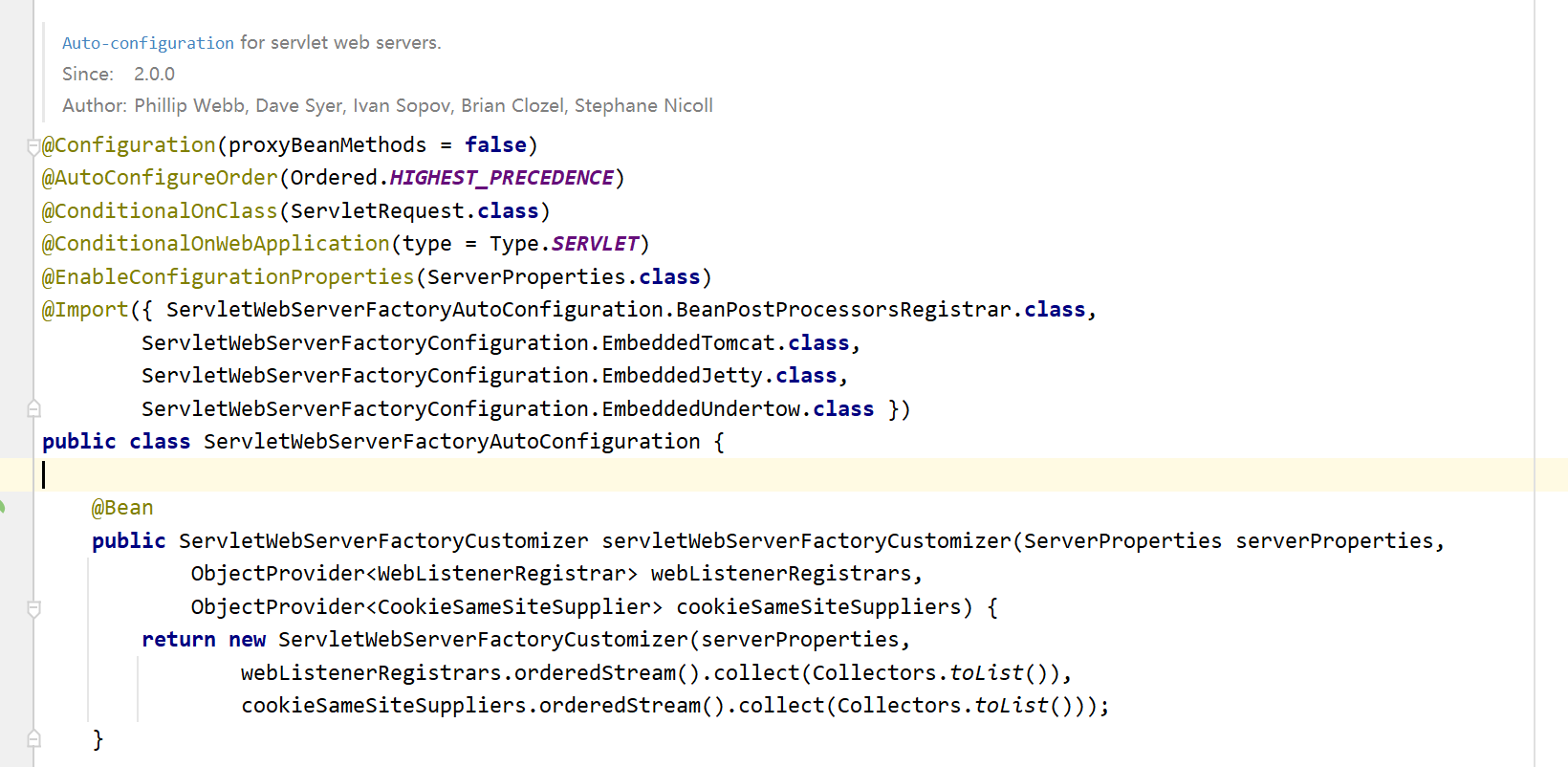

8、ServletWebServerFactoryAutoConfiguration

        是 Spring Boot 中负责配置 Servlet 容器工厂的自动配置类之一：

  • @ConditionalOnClass(ServletRequest.class)：ServletRequest类存在，条件成立。（ServletRequest定义了客户端向服务器发送的 HTTP 请求的主要属性和操作。它是一个核心组件，用于在服务器端处理 HTTP 请求，HttpServletRequest就是它的子类）
  • @ConditionalOnWebApplication(type = Type.SERVLET) ：应用程序是一个 Servlet Web 应用程序时，条件成立

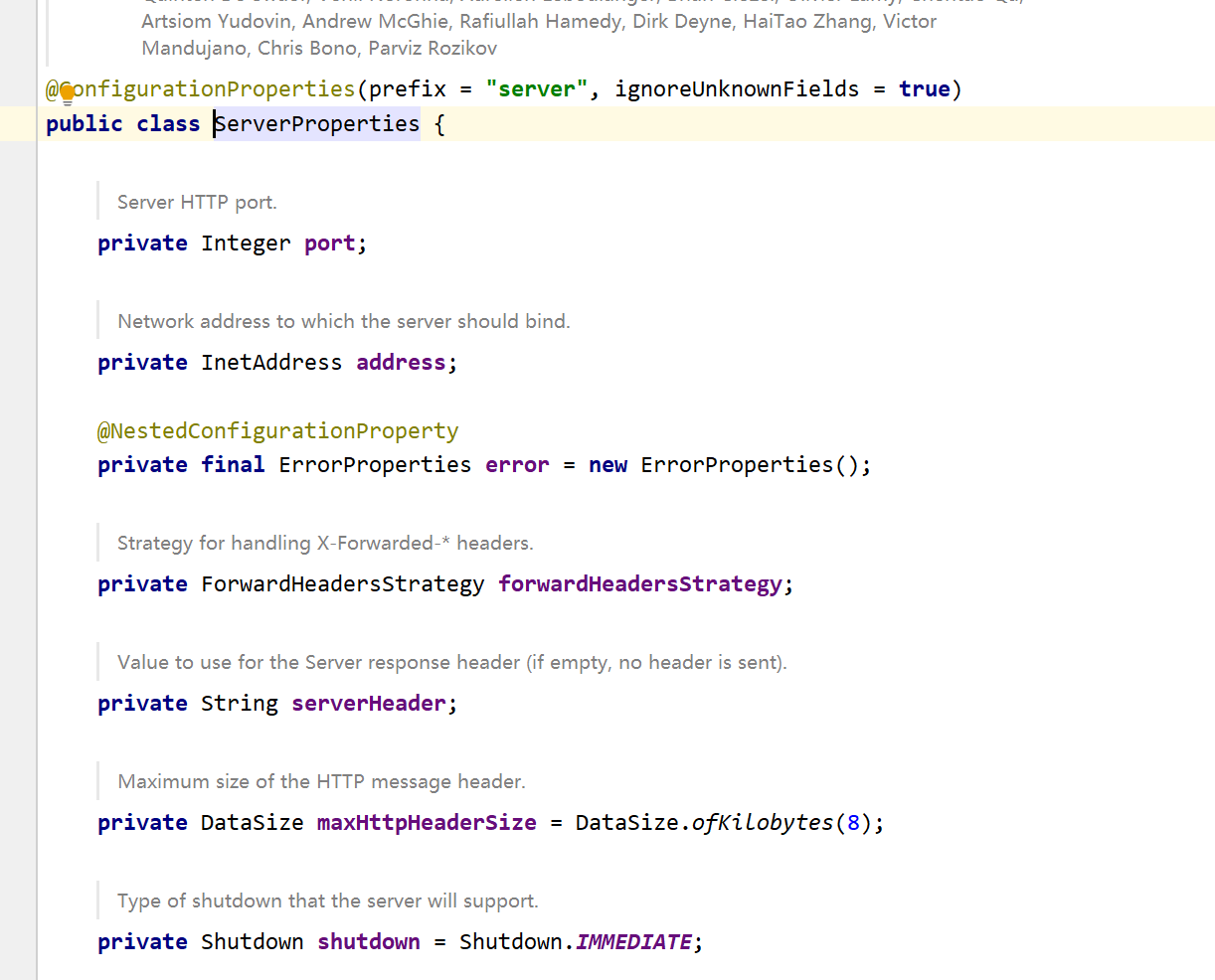

  • @EnableConfigurationProperties(ServerProperties.class)：用于启用特定类型的配置属性绑定到ServerProperties对象中。



        这个类中主要注册了两个Bean:

  • ServletWebServerFactoryCustomizer:这个方法的主要作用是根据传入的参数定制 Servlet Web 服务器工厂的行为，包括配置服务器属性、注册 Web 监听器以及处理 Cookie 的 SameSite 属性。
  • TomcatServletWebServerFactoryCustomizer:这个方法的主要作用是根据传入的参数定制 Tomcat Servlet Web 服务器的行为，包括配置服务器属性、Session 会话管理、安全性等方面。

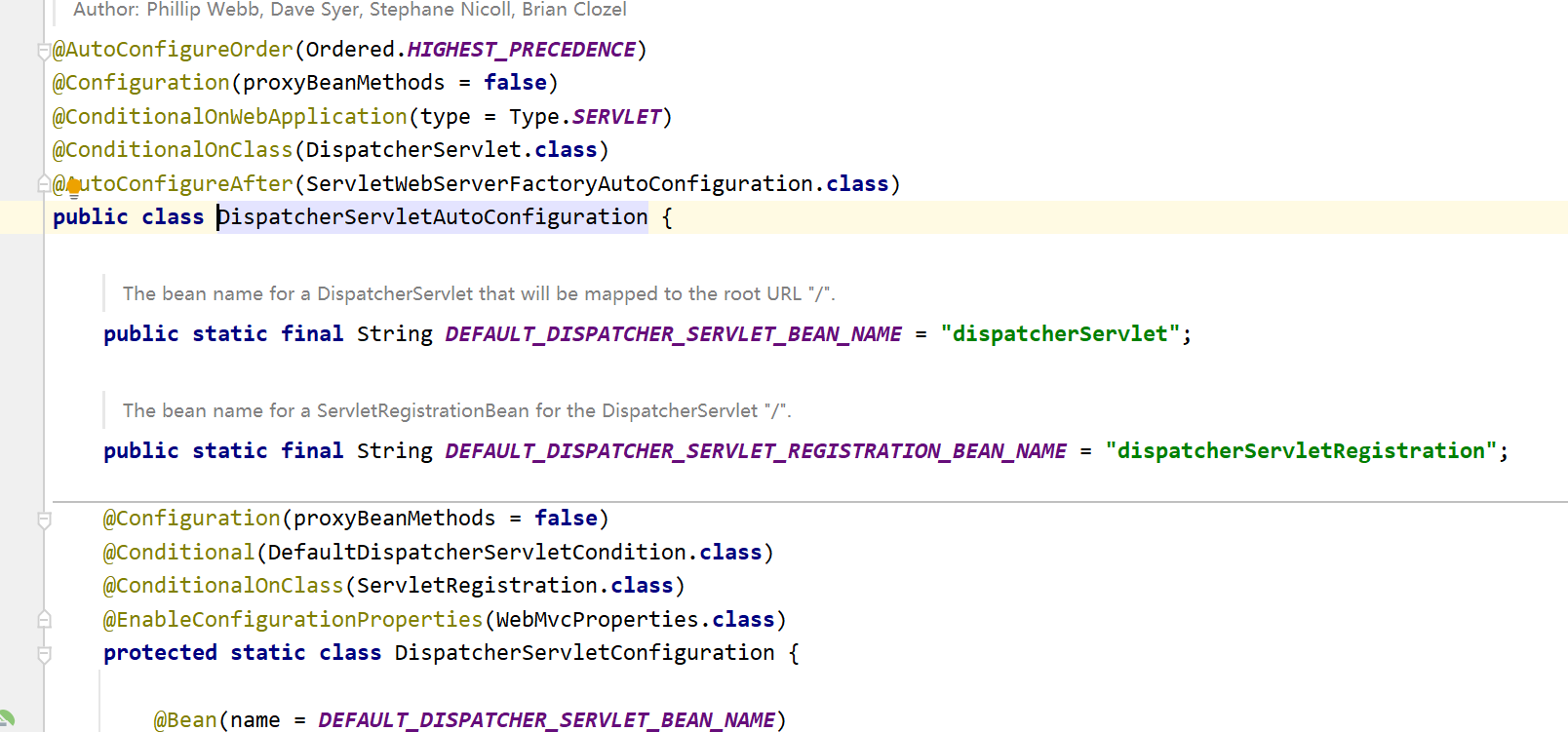

9、DispatcherServletAutoConfiguration

        用于配置和启用 DispatcherServlet。DispatcherServlet 是 Spring MVC 中的中央调度器，用于处理传入的 HTTP 请求，并将它们分发到相应的处理程序（Controller）进行处理：

  •  @ConditionalOnWebApplication(type = Type.SERVLET) ：应用程序是一个 Servlet Web 应用程序时，条件成立
  • @ConditionalOnClass(DispatcherServlet.class) ：容器中必须包含DispatcherServlet类，条件成立
  • @AutoConfigureAfter(ServletWebServerFactoryAutoConfiguration.class ：在ServletWebServerFactoryAutoConfiguration类装配完成后（ Servlet 容器工厂创建完成），装配本类。


        在这个类中，较为重要的是DispatcherServletConfiguration和DispatcherServletRegistrationConfiguration两个静态内部类：

  • DispatcherServletConfiguration：主要是将DispatcherServlet注册成bean，以及一个解析客户端发送的包含文件上传的 HTTP 请求，并将上传的文件转换成可操作的对象的bean
  • DispatcherServletRegistrationConfiguration：主要作用是将DispatcherServletRegistrationBean注册成bean，并且设置tomcat容器启动时即进行DispatcherServlet初始化

10、WebMvcAutoConfiguration

        主要用于配置和初始化 Spring MVC 的各种组件：

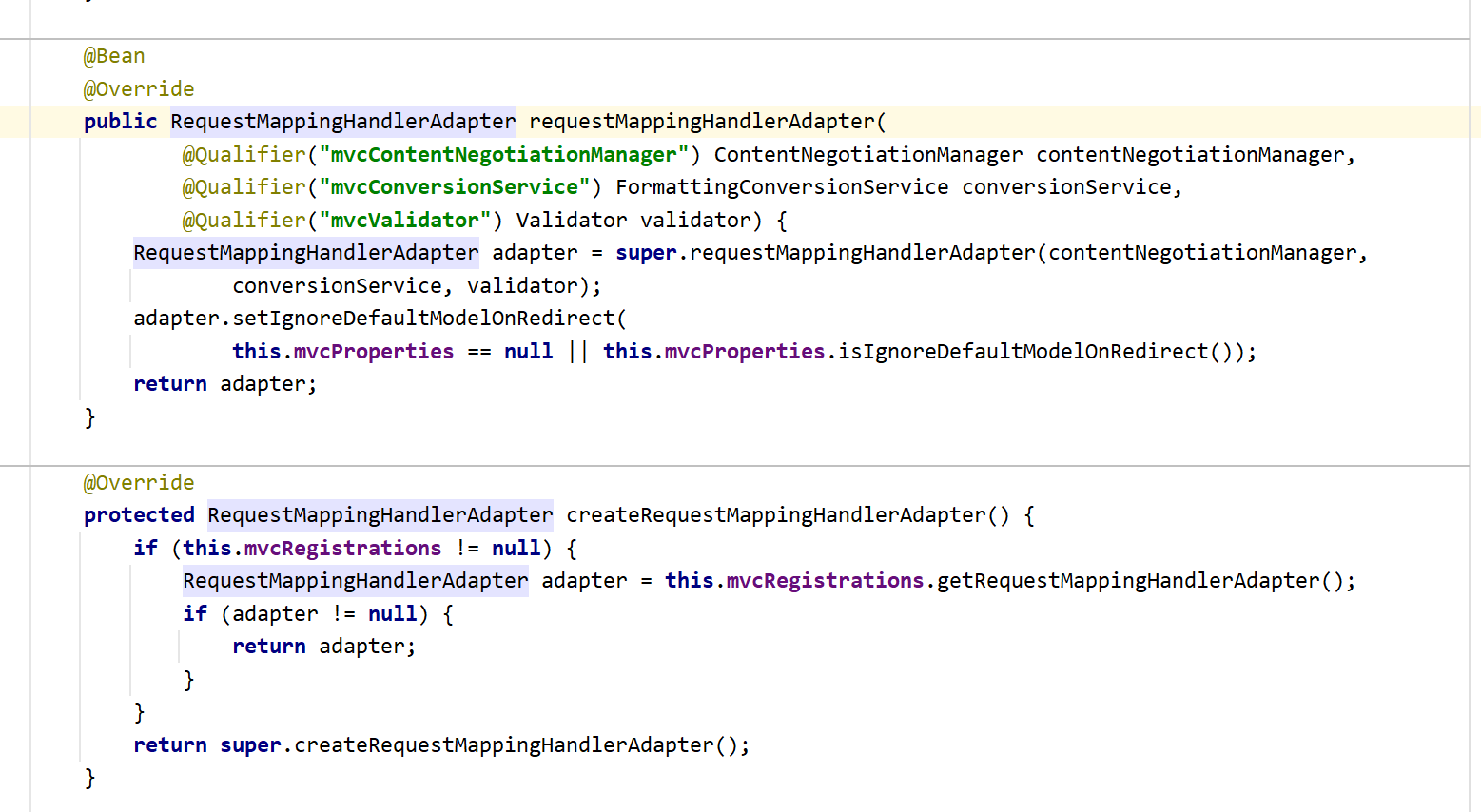

        RequestMappingHandlerAdapter:

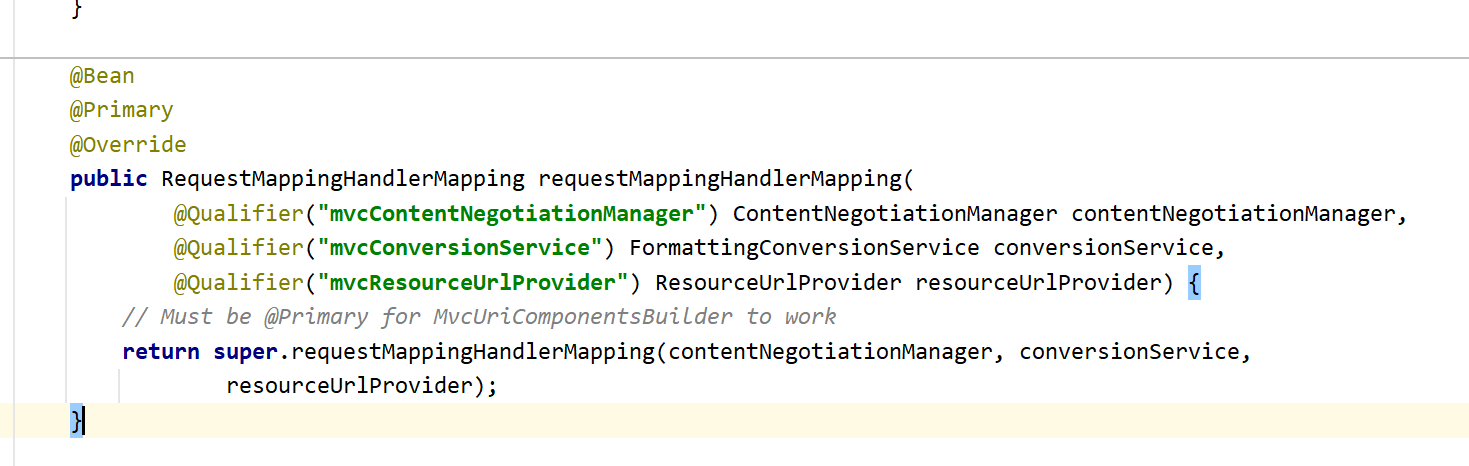

fe42384c6ada45199338bac05c9f4e45.png        RequestMappingHandlerMapping:

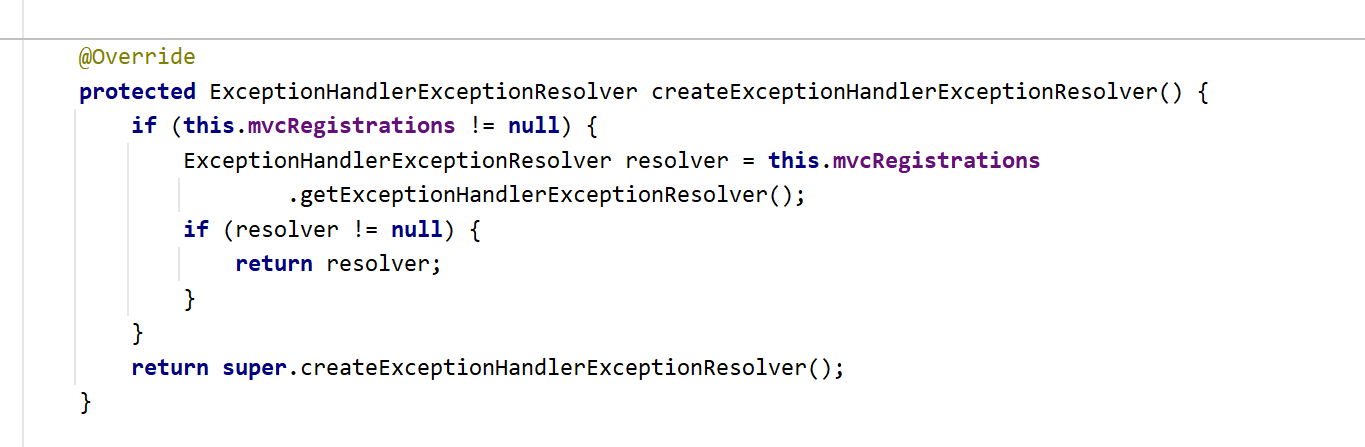

         ExceptionHandlerExceptionResolver:


11、ErrorMvcAutoConfiguration

        主要作用是在应用程序启动时，自动配置一些默认的错误处理策略和错误页面。

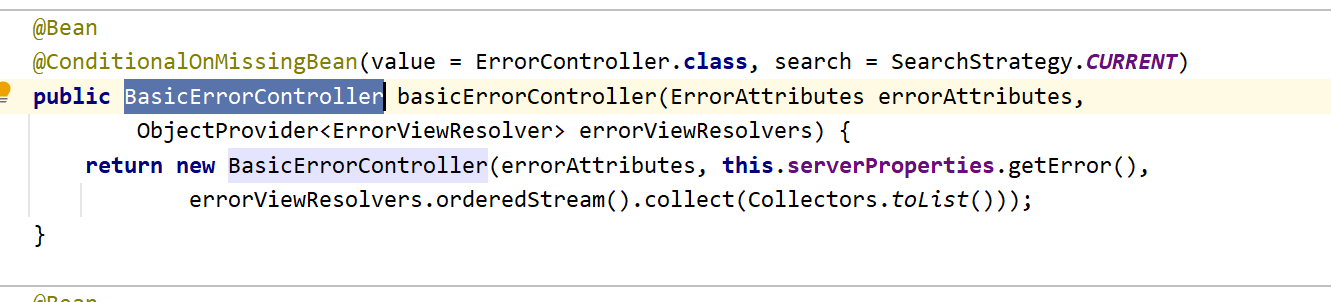

        此前提到的BasicErrorController（处理基本的错误页面和错误信息），ErrorPageRegistrar（转发到自定义的错误页面），在本类中都有体现：
