keil的debug功能

雨落清飘

已于 2024-09-26 15:45:44 修改

阅读量4.6k

点赞数 40

文章标签： stm32

于 2024-09-25 22:00:20 首次发布

本文链接：https://blog.youkuaiyun.com/2301_77540313/article/details/142523143

版权

文章目录

一.窗口介绍
二.功能

一.窗口介绍

在这里插入图片描述

二.功能

2.1 debug断点调试和窗口变量

先打开下图debug断点调试程序功能
在这里插入图片描述
在下面2张图中，之后我们可以给程序的某行设置断点

也可以把鼠标放到下图这里点击就可以设置

在下图中这个按键会执行到断点去，就是程序只执行到断点处，方便我们调试，就可以看程序有没有问题，如果执行了到断点处，程序没反应，则证明该程序出问题，则修改该处代码，假如在这个断点的上面设置了一个whle循环，如果没有触发某个条件，则会一直执行不到断点处，则证明上面的程序出现问题。
在这里插入图片描述
现在的程序如下列，,如果我断点打到b=1处，点击运行，则它一直没有运行到b=1，是因为按键没有按下。

uint8_t a;
uint8_t b;
int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_5);


	//按键初始化
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE,ENABLE);
	GPIO_InitTypeDef GPIO_Key_InitStructure;
	GPIO_Key_InitStructure.GPIO_Mode=GPIO_Mode_IPD;
	GPIO_Key_InitStructure.GPIO_Pin=GPIO_Pin_4;
	GPIO_Key_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOE,&GPIO_Key_InitStructure);
	while(a!=1)
	{
		if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==0)//按键按下
		{
			Delay_ms(20);
			while(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==0);
			Delay_ms(20);
			a=1;//按键按下a才赋值为1
		}
	}
	b=1;
	while (1)
	{
	}
}

此时看不见程序执行到哪里，程序一直在疯狂运行中，我们可以点击红圈右边的×，则可以看见执行到哪里了。
在这里插入图片描述
此时下图红圈箭头则代表程序运行到这里来

此时我按下按键则程序运行出去到断点处

此时我们打开一个观察窗口，它可以输入变量，我们可以观察变量结果，如下图，我们输入b，然后在一次打一个断点，则程序往下走以后则b会变成1，因为，运行到此行只是说上面的程序执行完了，这行并未执行，所以第一个断点b并不会等于1，需要在下面空一行，打个新断点才会执行，记得每次改程序需要出去重新编译改程序下载进去。
在这里插入图片描述
之后如果想变量显示十六进制就勾上下图选项，想显示十进制就取消下图选项

2.2 四个花括号功能

2.2.1 进去函数和下一步功能

在下图中，先使用断点执行程序到该处，然后在点击下图按钮，该按钮是进入该函数，此外如果此行程序是一个变量什么的，点这个就相对于执行到下一步。
在这里插入图片描述

2.2.2 跳过函数和跳过该行代码功能

在下面两张图中，就是跳过该函数功能，还是一样，先执行断点，之后在点击，如果是变量的话就是跳过此行代码。
在这里插入图片描述

2.2.3 函数内部跳出功能

在下面2张图中，我们进入了该函数内部，如果想跳出去，则可以点击该功能。
在这里插入图片描述

2.2.4 执行到光标处

先使用鼠标点到某行代码，然后点击该功能，则代码会运行到光标处。
在这里插入图片描述

2.3 查看内部寄存器

下面两张图片，使用该功能可以查看芯片内部某个功能寄存器的数值

在这里插入图片描述

2.4 逻辑分析仪

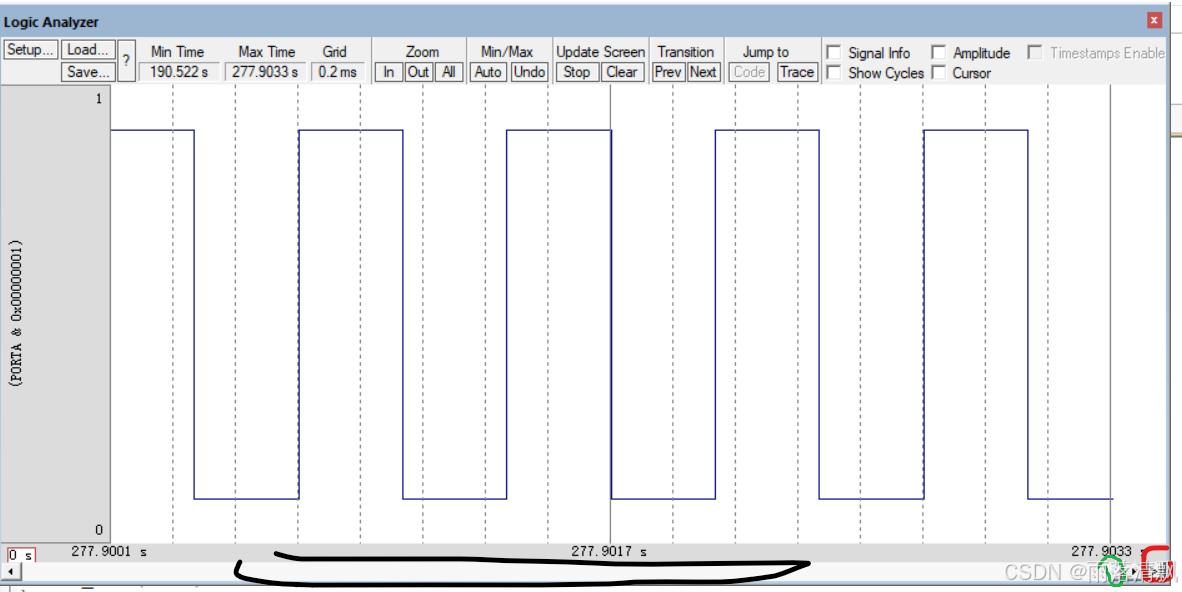

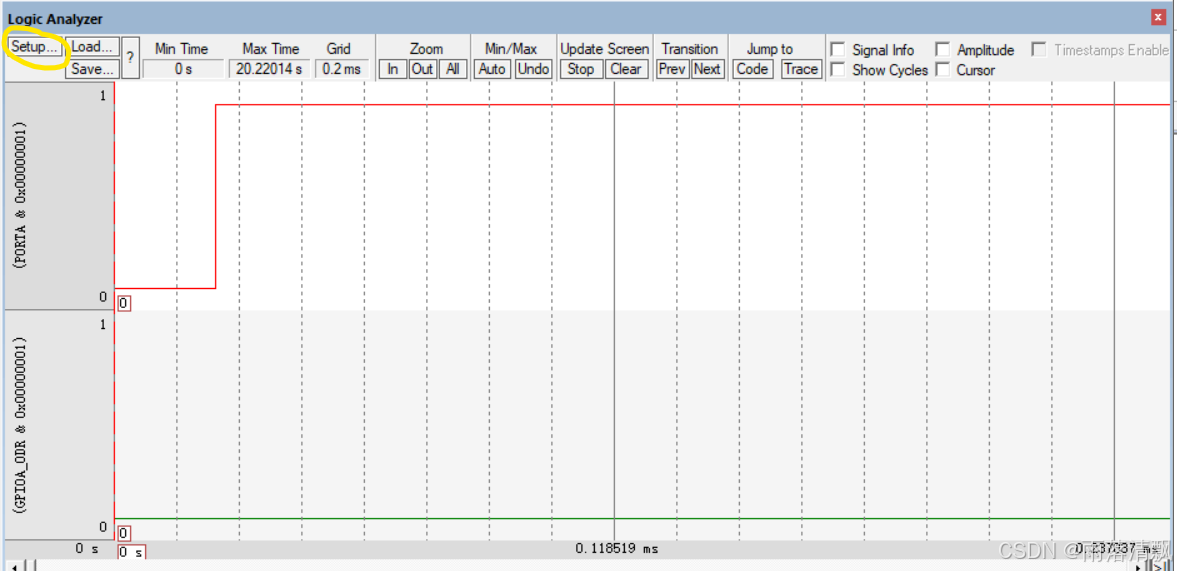

功能就是可以看pwm等等波形，先展示效果，看下图
在这里插入图片描述
接下来展示怎么开启，在下图中先打开魔术棒。

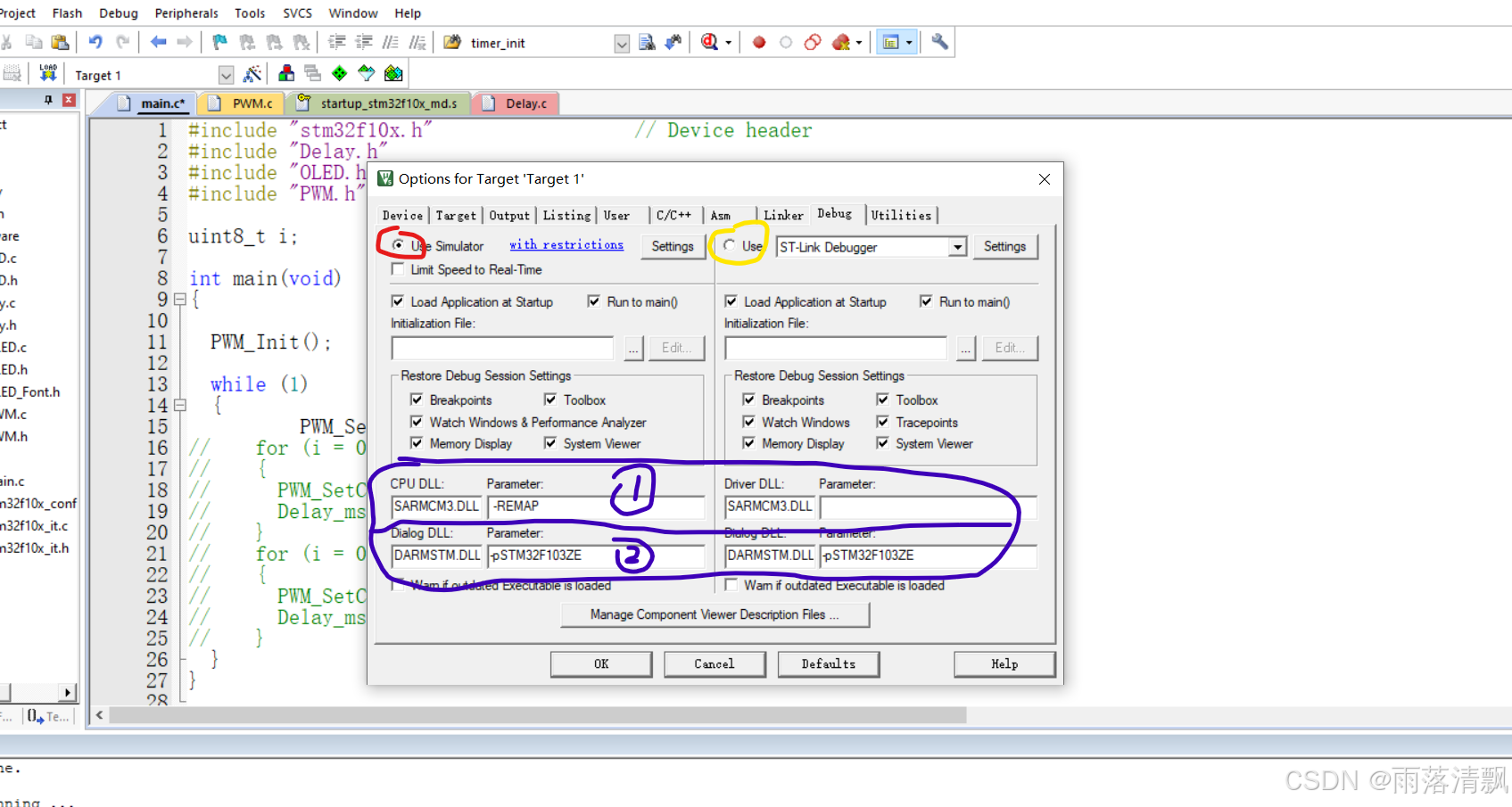

接着点debug，然后先勾上下图红圈位置，选上它就可以使用逻辑分析仪进行debug，但是之后如果想使用正常的逻辑调试需要勾回黄圈位置，然后再进行蓝圈第一步，SARMCM3.DLL和-REMAP，之后在写蓝圈第二步，DARMSTM.DLL和-pSTM32F103ZE，因为我的板子是战舰版STM32F103ZE，如果是C8就写上
-pSTM32F103C8
在这里插入图片描述

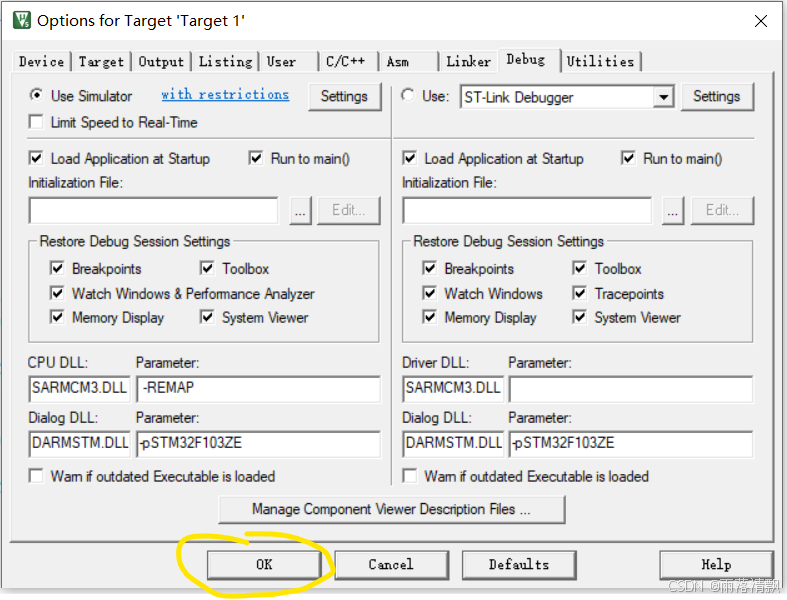

之后点击ok

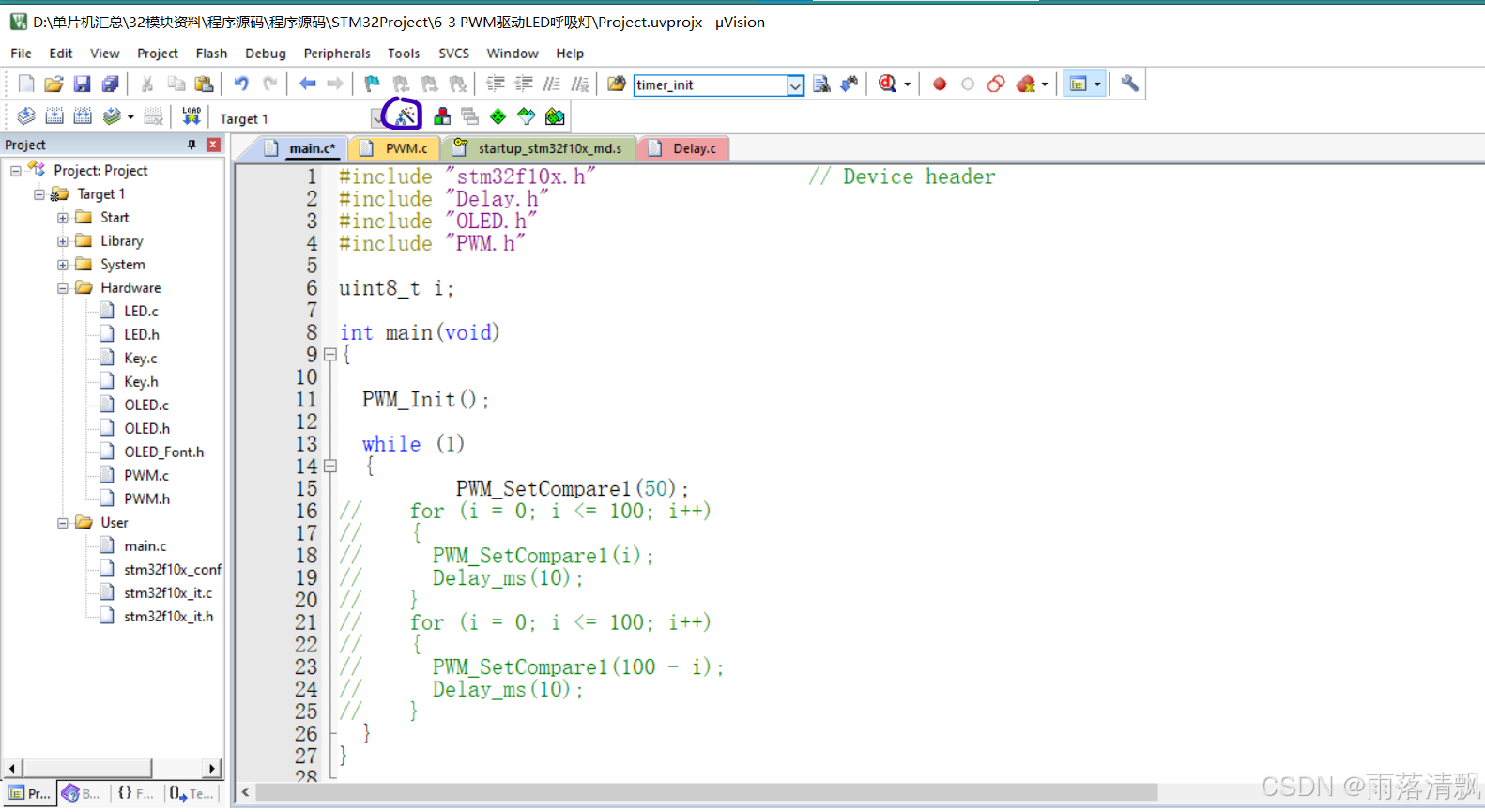

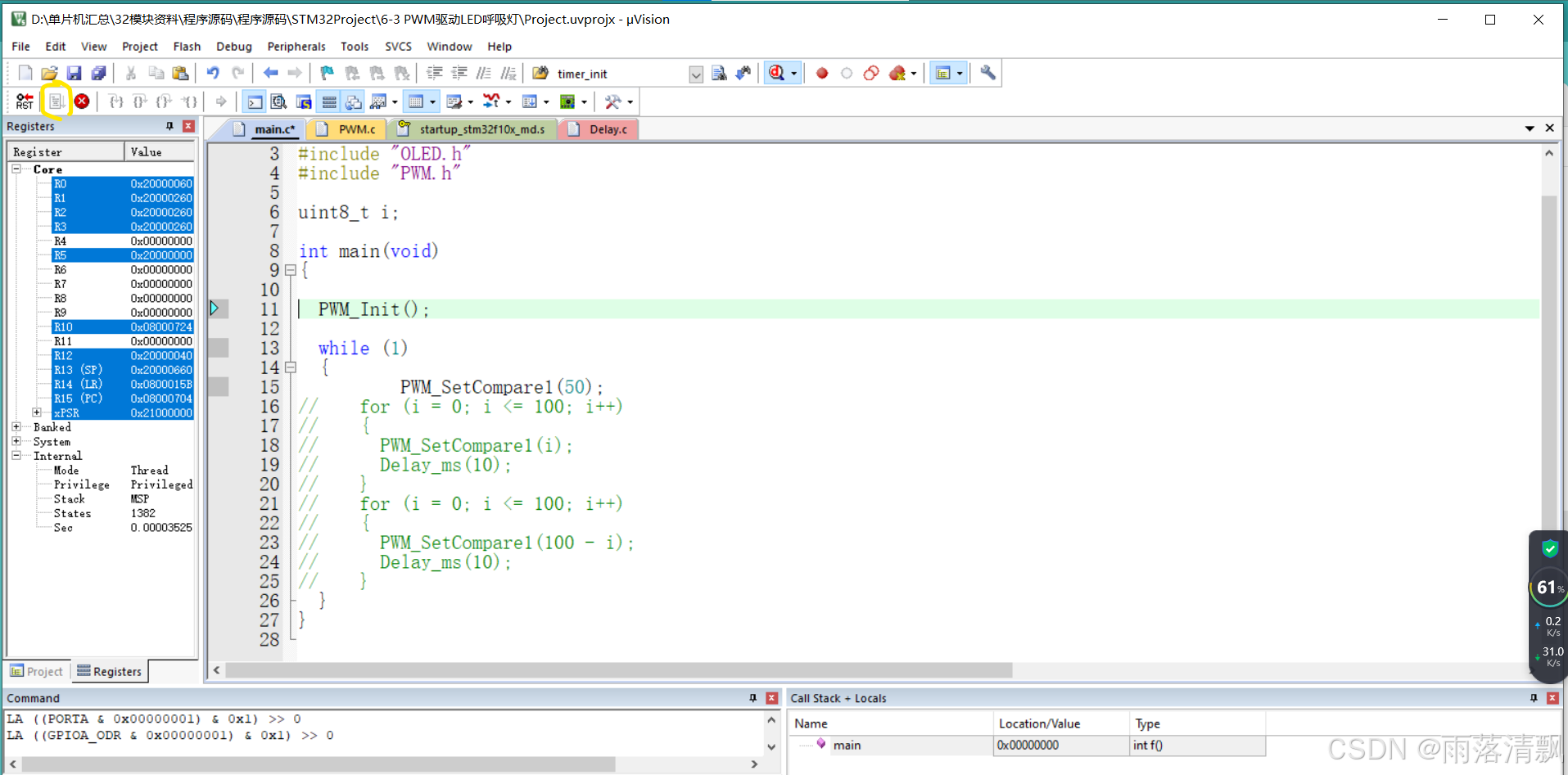

之后点击程序编译下载以后，点击下图的进行debug

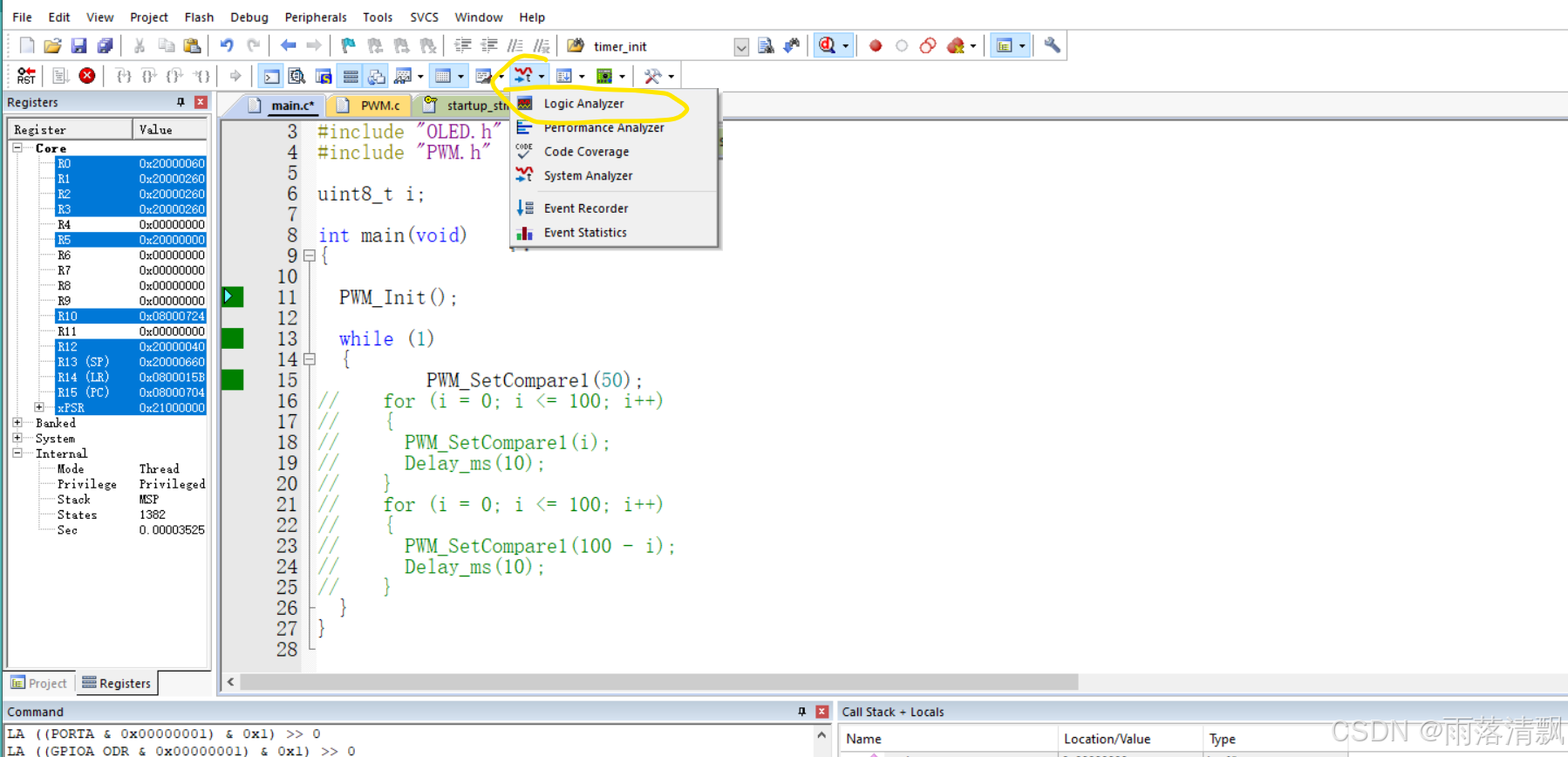

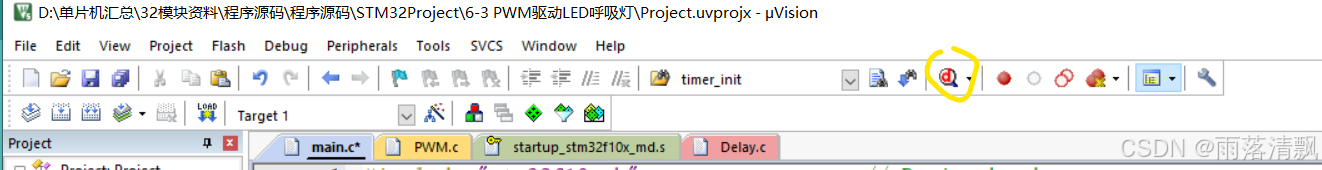

之后运行下图功能

之后下2张图该功能

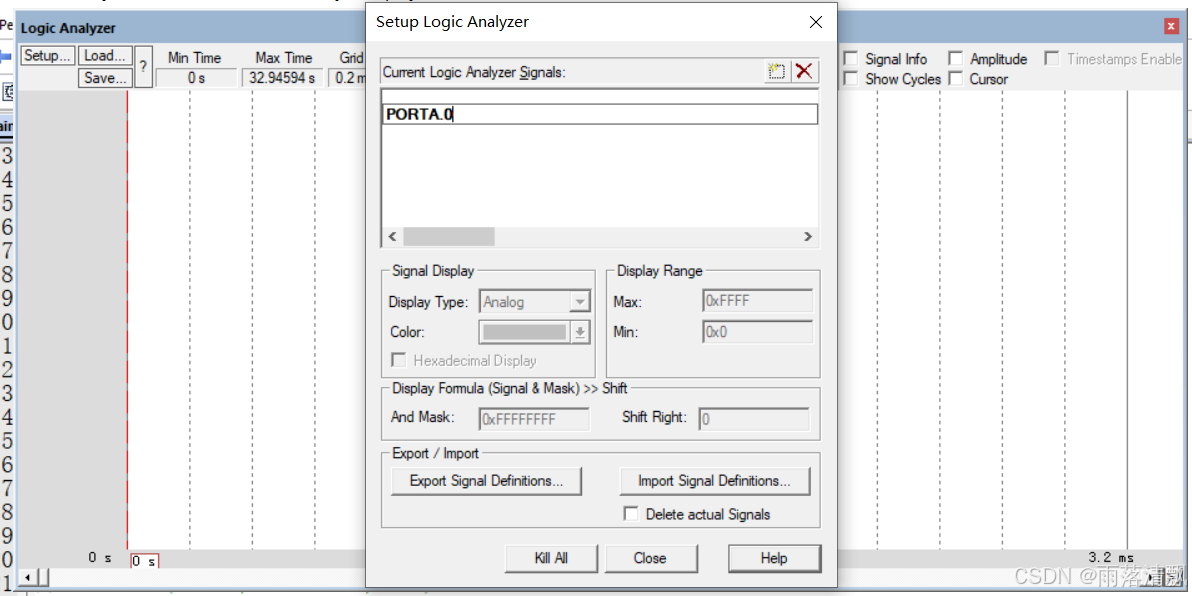

之后可以输入需要看的引脚型号——PORTx.n x为端口号 n为引脚号，然后enter键就生成

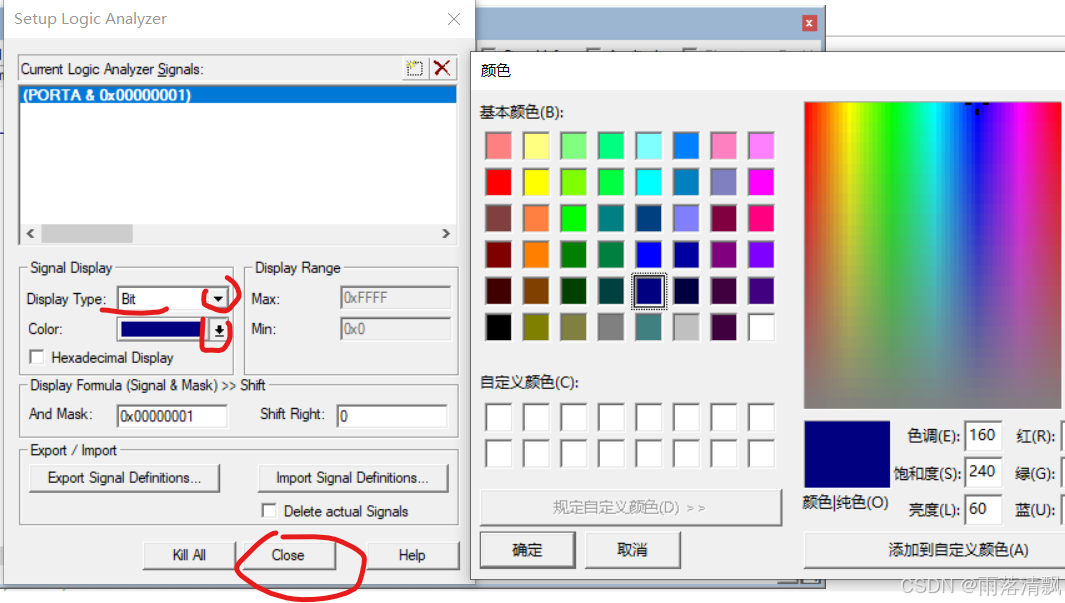

之后选上Bit位选完了以后close
在这里插入图片描述

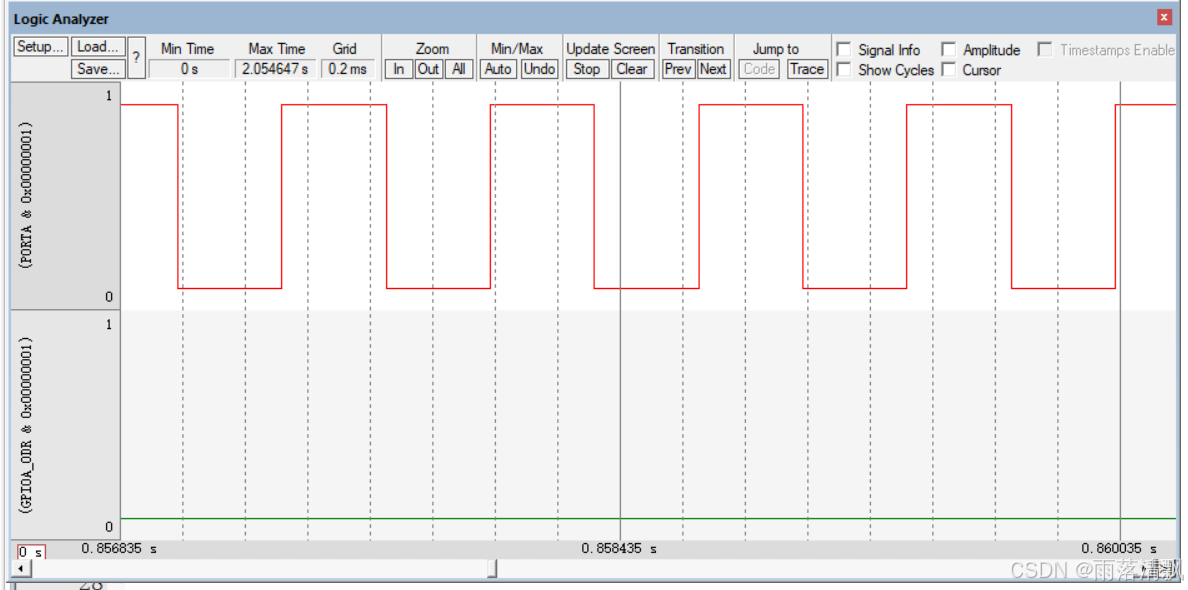

然后在下图中点红色位置就是持续运行波形，波形回一直运转，把绿色滑块拉到黑色处，他会回到之前的位置，可以静态观察波形

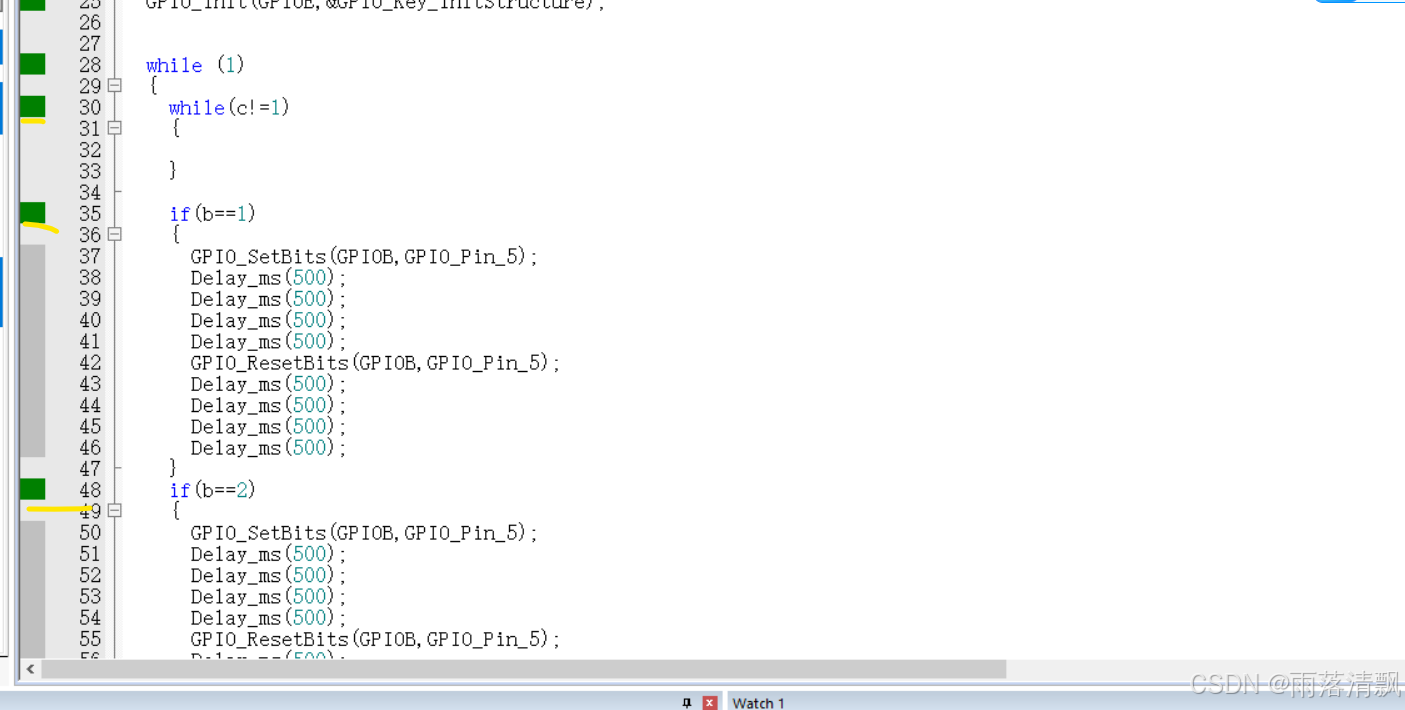

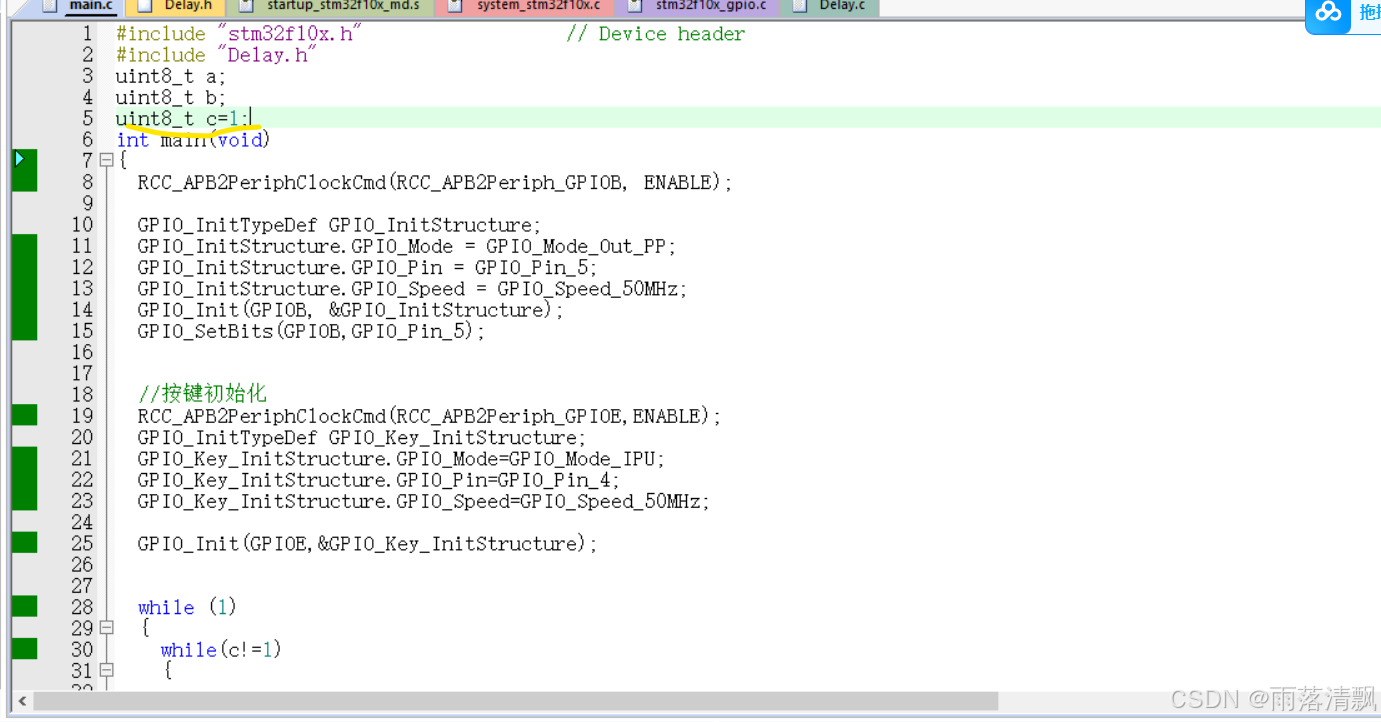

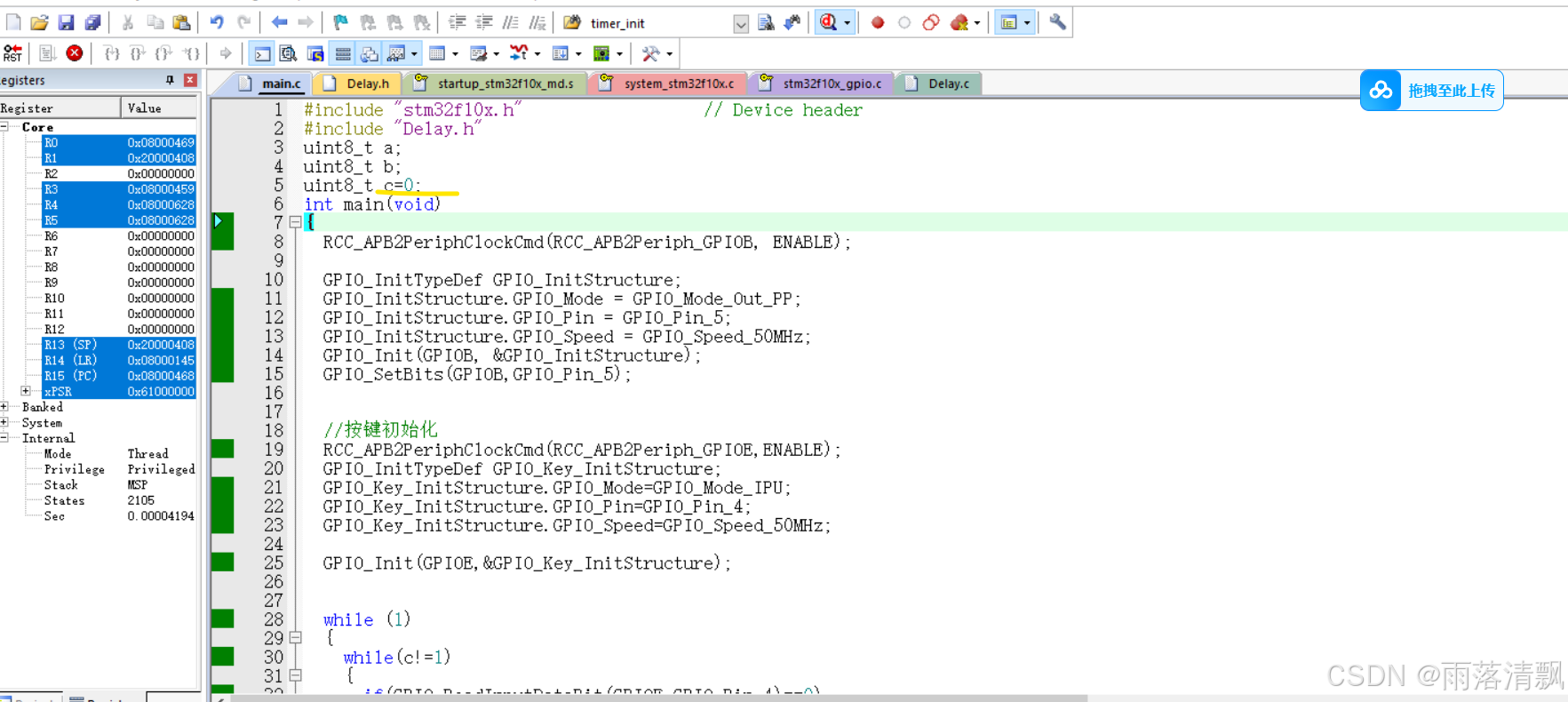

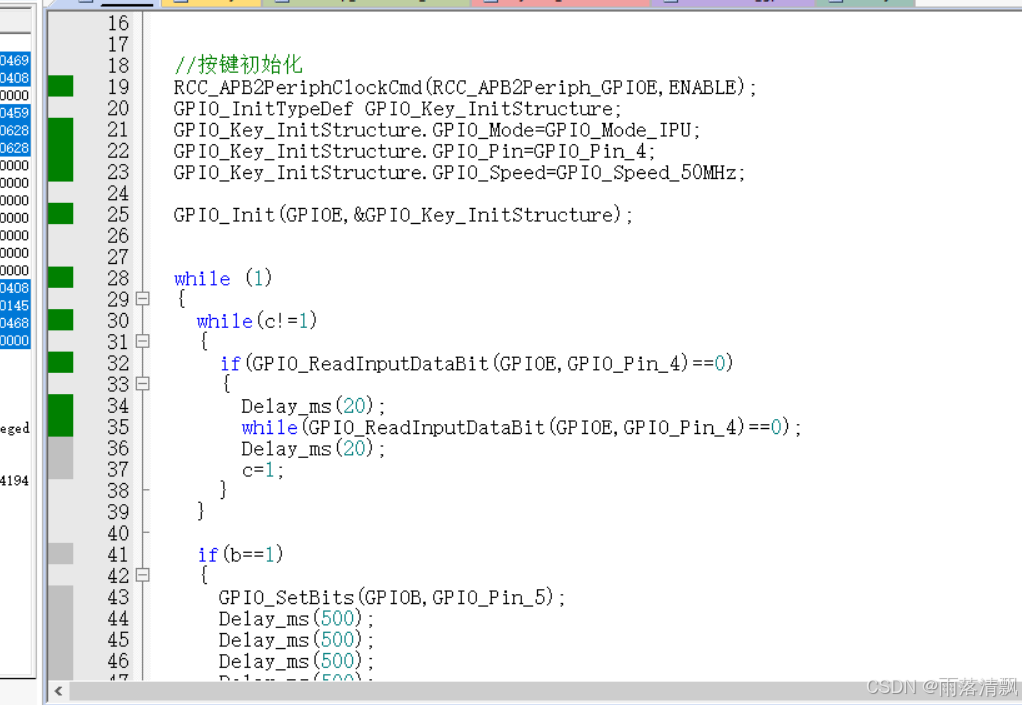

在下面有四张图，第一张图里面c已经等于1了，程序从上面执行下来，第二张图的while就可以解开，逻辑分析仪就可以运行到这里，而第三张图片c等于0，代码从上面运行下来，刚刚开始并没有触发它，所以第四张图就只能走到这里，不能再往下了，后面按键按下触发也无效。

在这里插入图片描述
