程序地址空间 -- 详解

一、程序地址空间回顾&&进程地址空间了解

在学习 C/C++ 时，我们知道内存会被分为几个区域：栈区、堆区、全局/静态区、代码区、字符常量区等。但这仅仅是在语言层面上的理解，是远远不够的。

程序是静态概念,是永久性软件资源;而进程是动态概念,是动态生亡的暂存性资源。所以他们的地址也不是同一个概念。

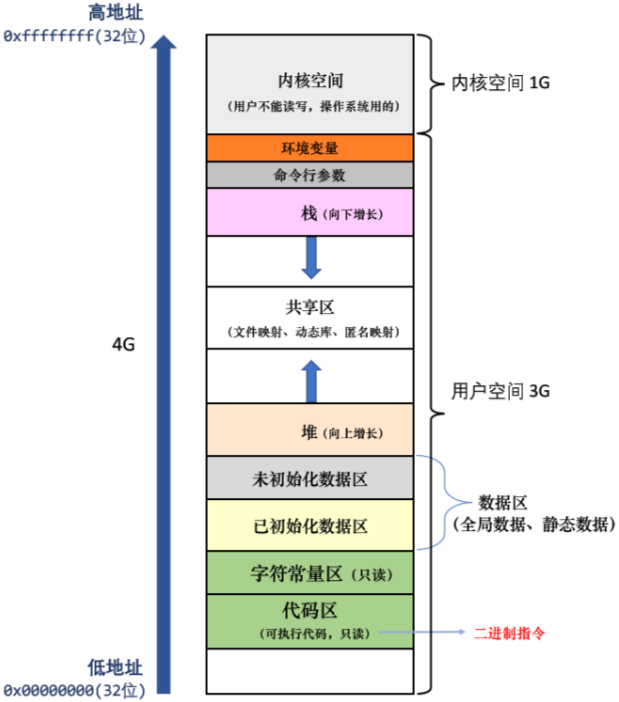

1、进程地址空间布局图

如下空间布局图，请问这是物理内存吗？

不是，下图是进程地址空间。

结论：

1. 进程地址空间不是物理内存。（具体看第二大点分析）。
2. 进程地址空间会在进程的整个生命周期内一直存在，直到进程退出。
   这也就解释了为什么全局/静态变量的生命周期是整个程序，因为全局/静态变量是随着进程一直存在的

2、验证地址空间的基本排布

// checkarea.c
#include <stdio.h>
#include <stdlib.h> // malloc

int g_unval;    // 未初始化数据区
int g_val = 10; // 已初始化数据区

int main(int argc, char* argv[], char* env[])
{
    printf("code addr        : %p\n", main); // 代码区

    printf("\n");
    const char *p = "hello";
    printf("read only        : %p\n", p);    // 字符常量区（只读）

    printf("\n");
    printf("global val       : %p\n", &g_val);   // 已初始化数据区
    printf("global uninit val: %p\n", &g_unval); // 未初始化数据区

    printf("\n");
    char *phead = (char*)malloc(1);
    printf("head addr        : %p\n", phead);  // 堆区（向上增长）

    printf("\n");
    printf("stack addr       : %p\n", &p);     // 栈区（向下增长）
    printf("stack addr       : %p\n", &phead); // 栈区

    printf("\n");
    printf("arguments addr   : %p\n", argv[0]);        // 命令行参数（第一个参数）
    printf("arguments addr   : %p\n", argv[argc-1]); // 命令行参数（最后一个参数）

    printf("\n");
    printf("environ addr     : %p\n", env[0]);         // 环境变量

    return 0;
}

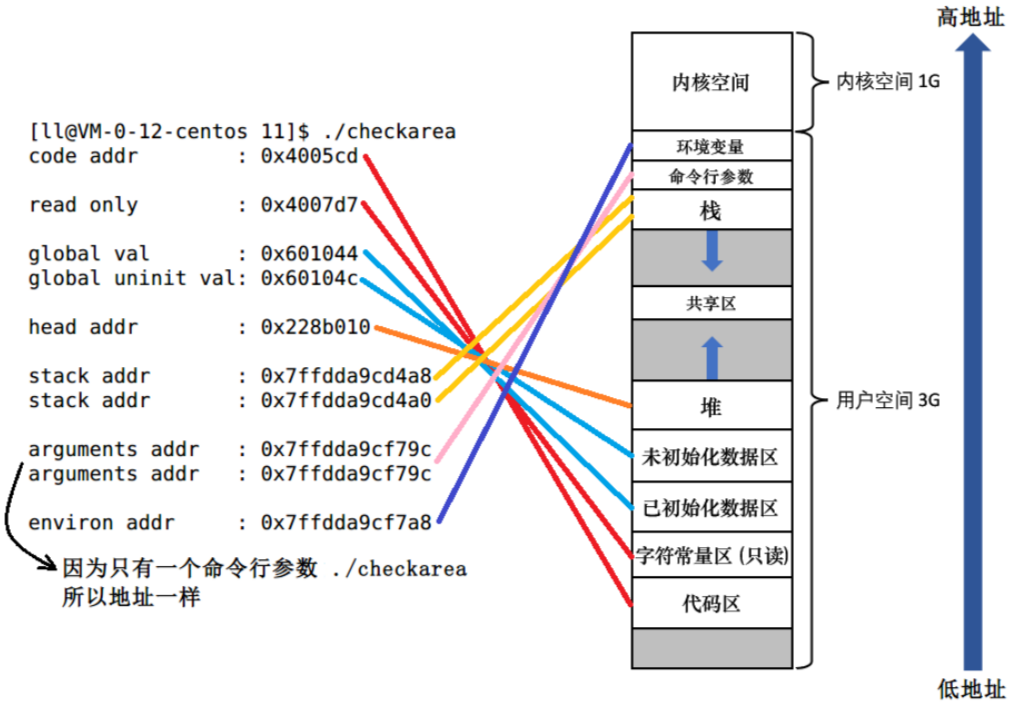

运行结果：

二、进程地址空间的引入

先来写一个代码，定义一个全局变量gval，然后子进程的gval++，父进程的gval不变

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>

int gval = 100;

int main()
{
	printf("我是一个进程，pid：%d, ppid: %d\n",getpid(),getppid());

	pid_t id = fork();
	if(id == 0)
	{

		while(1)
		{
			printf("我是子进程，pid：%d,ppid: %d, gval: %d, &gval: %p\n",getpid(), getppid(), gval, &gval);
			gval++;
			sleep(1);
		}
	}
	else
	{
		while(1)
		{
		printf("我是父进程，pid: %d,ppid: %d,gval: %d, &gval: %p\n",getpid(),getppid(),gval,&gval);
		sleep(1);
		}
	}
}

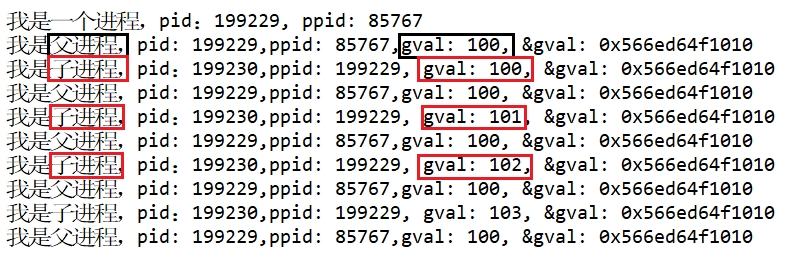

运行结果：

我们可以发现，子进程与父进程打印出来的 gval 的值不同，但是地址值是一样的，说明绝对不是物理地址。因为在同一物理地址处，不可能读取出两个不同的值。我们把这个地址叫做虚拟地址/线性地址。

三、理解进程地址空间

1、举例

假设有一个富豪只有10亿，但他有四个私生子，所以他和每个私生子都说给他们十亿来骗他们。

类比到计算机中：

富豪 —— 操作系统
私生子 —— 进程
富豪给私生子画的 10 亿家产的饼 —— 进程的地址空间

通过上述例子，可以得出结论：

• 操作系统默认会给每个进程构建一个地址空间的概念（比如在 32 位下，把物理内存资源抽象成了从 0x00000000 ~ 0xFFFFFFFF 共 4G 的一个线性的虚拟地址空间）
• 假设系统中有 10 个进程，每个进程都会认为自己有 4G 的物理内存资源。（这里可以理解成 OS 在画大饼）

2、认识进程地址空间

在 Linux 中，进程地址空间其实是内核中的一种数据结构对象。

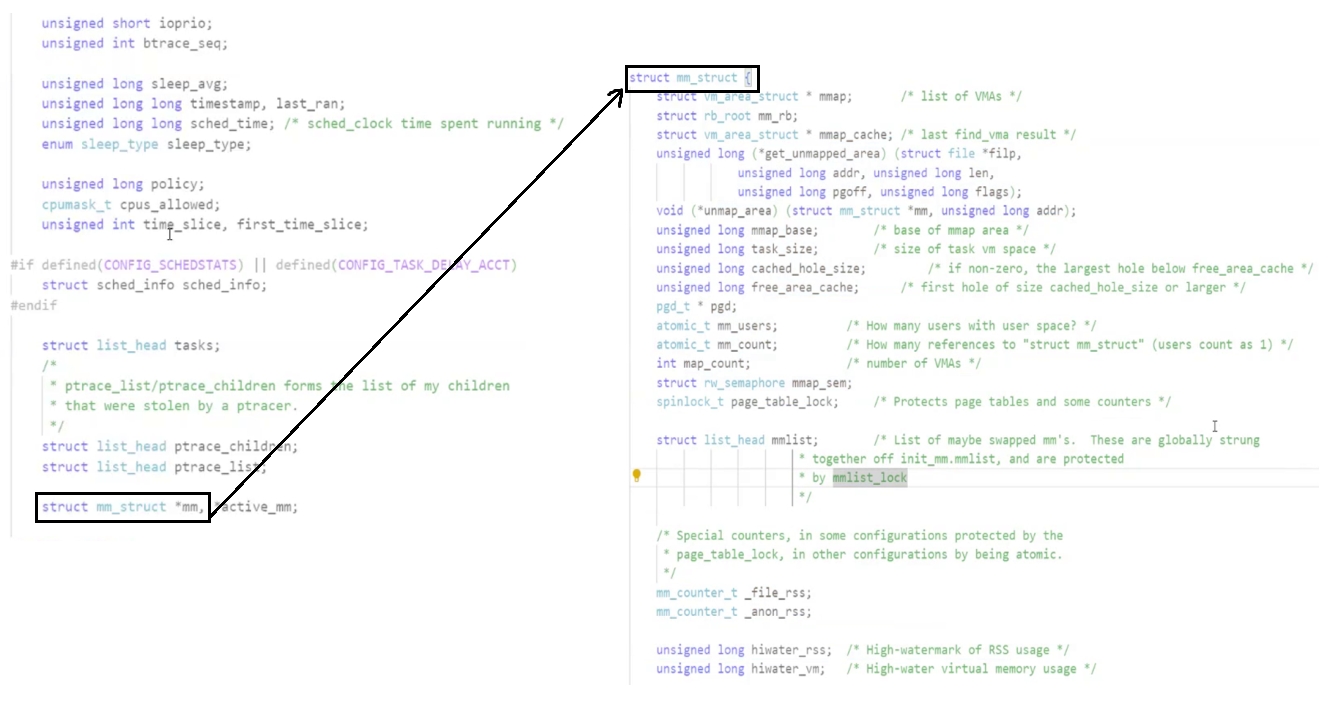

在 Linux 中，OS 除了会为每个进程创建对应的 PCB（即 struct task_struct 结构体），还会创建对应的进程地址空间，即内核中的 struct mm_struct 结构体。

空间的本质无非就是多个区域（栈、堆…）的集合。

那么在 struct mm_struct 结构体中，OS 是如何表述（划分）这些区域的呢？

定义 start 和 end 变量来表示每个区域起始和结束的虚拟地址。然后通过设置这些 start 和 end 的值，对抽象出的这个线性的虚拟地址空间（在 32 位下，是从 0x00000000 ~ 0xFFFFFFFF 共 4G）进行区域划分。

3、什么是进程地址空间

进程地址空间：

（1）进程地址空间究竟是什么？

• 进程地址空间的本质：操作系统让进程看待物理内存的方式，这是抽象出来的一个概念。进程地址空间是内核中的一种数据结构，即 struct mm_struct 结构体。由 OS 给每个进程创建，这样每个进程都认为自己独占系统内存资源。
• 划分区域的本质：把线性的地址空间划分成了一个个的区域，通过设置结构体内的 start 和 end 的值来表示区域的起始和结束。（比如栈区和堆区的增长）

（2）为什么要进行区域划分呢？

1. 可以通过 [start, end] 进行初步判断访问某个虚拟地址时，是否越界访问了。
2. 因为可执行程序在磁盘中是被划分成一个个的区域存储起来的，所以进程的地址空间才有了区域划分这样的概念，方便进程找到代码和数据。

（3）虚拟地址的本质

每个区域 [start, end] 之间的各个地址就是虚拟地址，之间的虚拟地址是连续的。

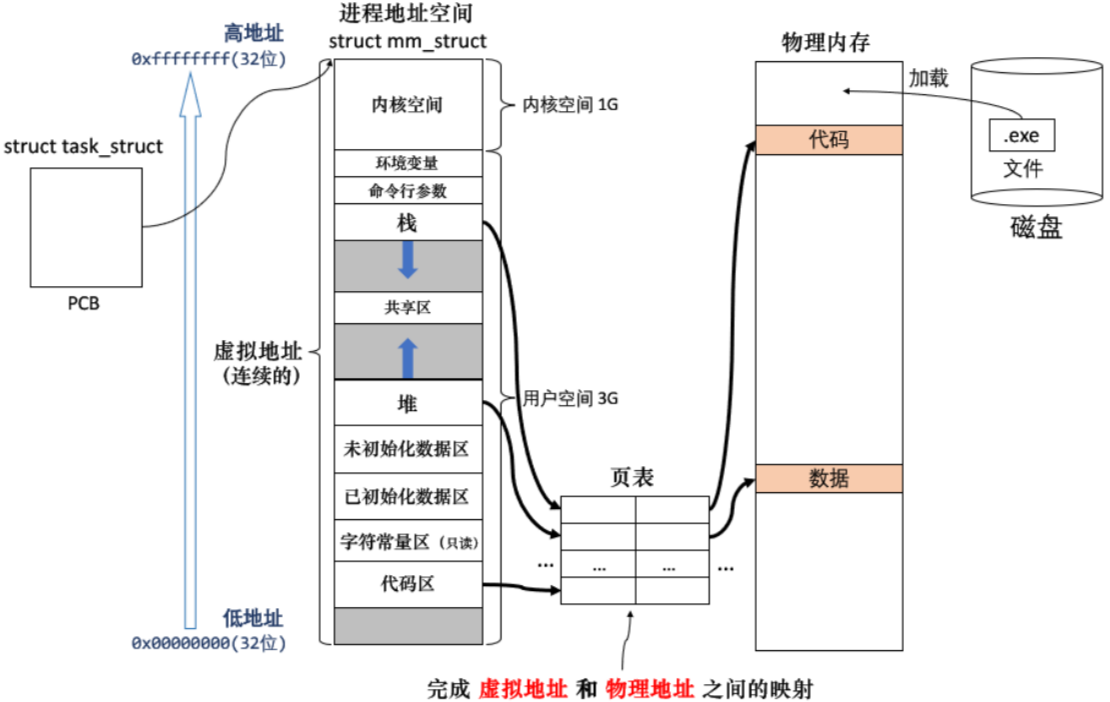

（4）地址空间和物理内存之间的关系

虚拟地址和物理地址之间是通过页表来完成映射的。

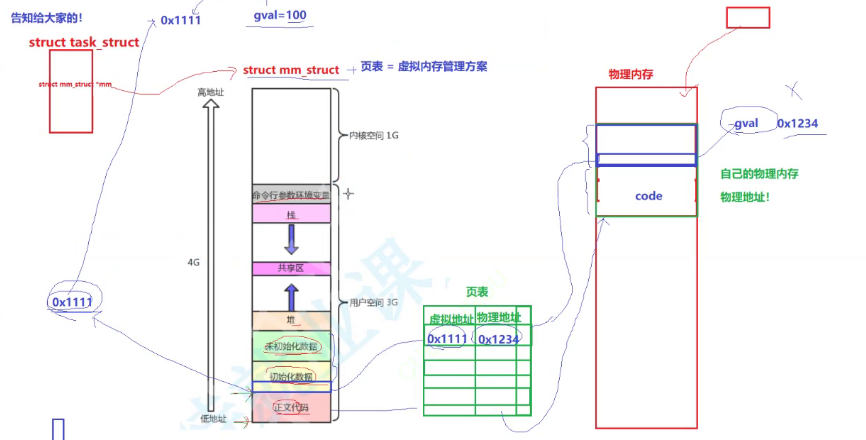

举例解释

我们来举一个例子描述一下虚拟地址与物理地址是怎么联动的：
假设物理地址中存在一个全局变量 gval ，假设他的物理地址是：0x1234，他是真实存在的。gval在进程地址空间，即虚拟地址处，属于初始化数据区，假设他的起始地址是0x1111，两个地址将会放入 页表 中构建映射关系。同时，给用户返回的也是0x1111这个虚拟地址。后面记录gval = 100，这个动作会被编译器解释成向一个0x1111的地址写入一个整数100。那么当前进程会根据0x1111这个地址查找进程对应的页表，根据虚拟地址的映射的物理地址，找到物理内存中的变量gval，把空间写成100，这样完成了一个linux虚拟内存的管理方案。

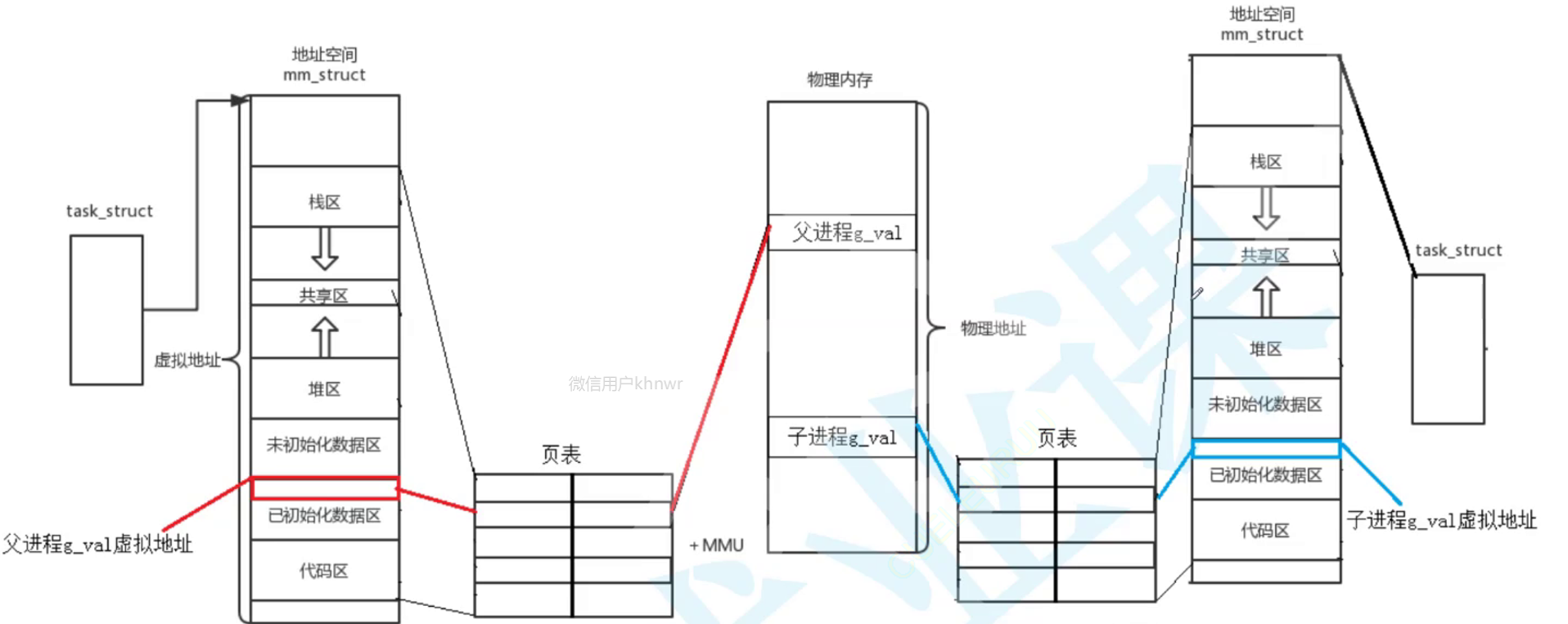

（5）写时拷贝

假如创建了一个子进程，PCB会继承父进程的struct task_struc，而每个进程都有自己的虚拟地址空间，因此子进程也有自己的虚拟地址空间，而这个虚拟地址空间本质上是一个结构体，结构体里有很多属性值需要被填充，子进程不是加载进来的，而是新创建的，因此子进程的虚拟地址空间也需要以父进程为模板。因此子进程有个0x1111的地址也可以直接被上层使用。然后子进程再继承页表，所以父进程和子进程指向同样的区域。不修改代码时，数据是共享的，即会看到同样的gval变量。但假设子进程或父进程要对变量进行修改，要进行写入，而进程具有独立性，当你一旦要写入，系统会做类似操作：重新生成一份内存空间，把gavl拷贝下来，再修改一下页表的映射关系，把右边改成新生成的空间的地址。

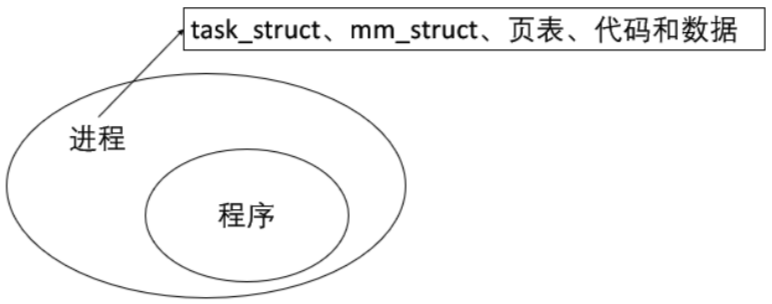

补：重新理解进程
进程 = 内核数据结构（taskl_struct/mm_struct/页表）+自己的代码和数据。
进程的独立性：内核数据结构各自私有一份，代码和数据也是独立的。

（6）页表

（i）标记位

页表做映射，可以理解成1对1的哈希表。除了左侧的虚拟地址和右侧的物理地址，他也有许多的标记位，至少有4-5个，我们先来讲几种。

• 第一种，rwx：
  我们把右侧理解成两个 unsigned long 的整数，第一个整数表示物理地址，另一个整数还有很多比特位，我们拿三个表示指向的目标内存的rwx（读写执行权限 ）。当操作系统想进行写入时候，需要页表进行映射时候，先检查映射条目的权限如果有w（写权限），那才可以映射，那就把物理地址提取出来，允许你去访问
• 第二种，isexists ：
  表示你所指向的内存空间是否在内存当中。当你访问一个数据：如果在内存中，就转物理去访问了；如果不在内存，可能1：还没有被加载，可能2：在之前被切换出去了，如果是没有在内存里，但要访问了，那么系统会把数据从外设换入，重新填充页表并把新加载数据返回上去

（ii）字符串常量修改后程序崩溃的原因

上面的str在栈上，所以在栈区开辟了一个空间，后面的“hello bit”这个字符串常量在字符常量区，一般在已初始化数据区和代码区，而常量是只读的，尝试写入，进程就会崩溃了。操作系统是进程真正的管理者，进程崩溃了一定和操作系统有关。

而常量是只读的，是因为字符串常量所在在的区域对应的权限是r，就不让写入，rw才能写入。所以当尝试写入时，权限是只读的，操作系统会把进程结束。

但是编译器可以无法识别这个问题，所以编译器给我们引入了关键字 const。

4、存在进程地址空间的原因

直接让进程去访问物理内存不行吗？

• 早期，操作系统是没有进程地址空间的，这就导致物理内存暴露，恶意程序可以直接通过物理地址来进行内存数据的读取，甚至篡改。
• 后来，随着操作系统的发展迭代，有了进程地址空间（虚拟地址），由操作系统完成虚拟地址和物理地址之间的转化。

---

为什么还要存在地址空间呢？

（1）有效的保护物理内存

因为地址空间和页表是 OS 创建并维护的，也就意味着凡是想使用地址空间和页表进行映射，也就一定要在 OS 的监督之下来进行访问，也保护了物理内存中的所有合法数据，包括各个进程，以及内核的相关有效数据。

在进程内不能非法访问或映射，因为 OS 会进行合法性检测，如果非法则终止进程。

通过页表中的权限属性，来判断当前访问的地址是否合法。页表完成了虚拟地址到物理地址之间的映射，而页表中除了有基本的映射关系之外，还可以进行读写等权限相关的管理。
上文中的常量字符串就是一个例子：发现该地址处只有读权限，说明非法访问了，页表拒绝转换，OS 直接终止进程。

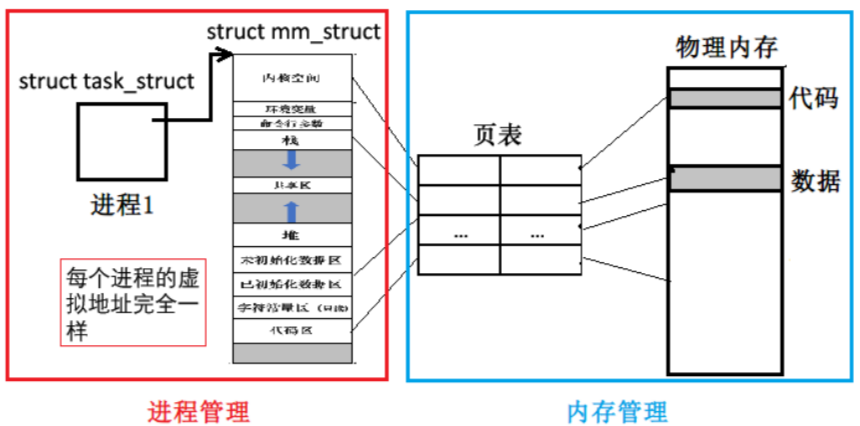

（2）将内存管理模块和进程管理模块在系统层面上进行解耦合。

操作系统的核心功能：内存管理、进程管理、文件管理、驱动管理。

• 没有进程地址空间时，内存管理必须得知道所有的进程的生命状态（创建、退出等）才能为每个进程分配和释放相关内存资源。所以内存管理模块和进程管理模块是强耦合的。
• 而现在有了进程地址空间，内存管理只需要知道哪些内存区域（page）是被页表映射的（已使用），哪些是没有被页表映射的（未使用），不需要知道每个进程的生命状态。当进程管理想要申请内存资源时，让内存管理通过页表建立映射即可；想要释放内存资源时，通过页表取消映射即可。解耦的本质也就是减少模块与模块之间的关联性，所以就是将内存管理模块和进程管理模块进行解耦了。


在物理内存中，是否可以对未来的数据进行任意位置的加载？

可以。我们通过页表进行映射，因此时间复杂度基本都是O（1），加载到哪里都基本上是O（1），所以任意位置不影响效率。进程是以统一的视角看待物理内存，因此随便物理内存里怎么放，在进程看来，代码区都在一起，堆区都在一起，栈区都在一起，统一的地址空间，即使通过页表映射到不同位置，这些区域还是按照一定规则统一呈现的，这也是上面虚拟内存存在的原因二简单的解释方法。
物理内存的分配可以和进程的管理做到没有关系。这也是上面讲的解耦合。

在 C/C++ 语言上 new/malloc 出一块新的空间时，本质是在哪里申请空间的呢？

虚拟地址空间。

如果申请了空间，但不立马使用这块空间， 是不是对空间造成了浪费呢？

是的。
所以本质上，（因为有地址空间的存在，所以上层申请空间，缺页中断：其实是在地址空间上申请的，物理内存可以甚至一个字节都不给。而当我们真正进行对物理地址空间访问时，才执行内存的相关管理算法来申请内存，构建页表映射关系）然后再进行内存的访问。
括号内的部分完全由 OS 自动完成，用户，包括进程完全 0 感知。
在分配内存时采用延迟分配的策略来提高整机的效率。（几乎内存的有效使用率是 100%）

（3）通过页表映射到不同的有序区域来实现进程的独立性。

• 在进程的视角，所有的内存分别都可以是有序的。
• 让每个进程以同样的方式来看待代码和数据。（这样对于进程的设计是非常好的）

可执行程序，在磁盘中是被划分成一个个的区域存储起来的（比如代码 .txt、已初始化数据 .data、未初始化数据 .bss 等等）。

因为可执行程序形成时，有一个链接的过程，会把用户代码和库的代码合并在一起，把用户数据和库的数据合并在一起。否则可执行程序的代码和数据如果是混着存放在一起的，会导致链接过程变得很复杂。所以进程的地址空间才有了区域划分这样的概念，方便进程找到代码和数据。

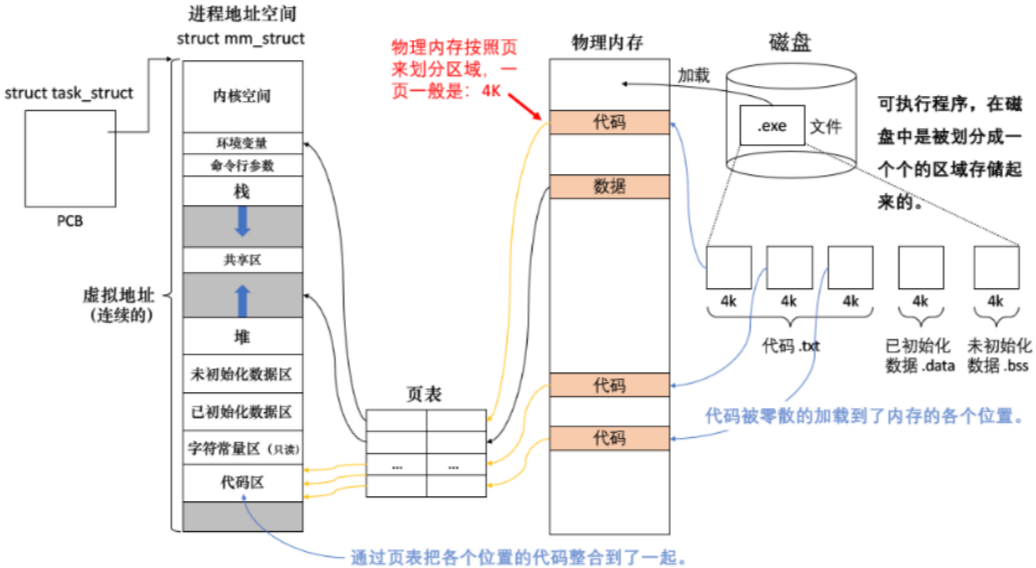

分析：

如图，代码被零散的加载到了内存的各个位置。如果直接让进程去找到代码是非常困难的，尤其是找到代码的起始和结束位置。所以我们在进程的地址空间中划分出一个个区域，再通过页表把内存中的各个位置的代码给整合到一起，使代码的物理地址变成线性的虚拟地址了。然后进程通过其对应地址空间中的代码区（区域中虚拟地址是连续的）可以很方便的找到代码。同时 CPU 也方便执行代码（虚拟地址是连续的，这样 PC 指针才能进行加 1 的操作，得到下一条指今的地址，CPU 才能从上到下顺序执行指令）。

• 地址空间 + 页表的存在可以将内存分布有序化。
• 结合（2），进程要访问物理内存中的数据和代码，可能目前并没有在物理内存中。同样的，也可以让不同的进程映射到不同的物理内存，便很容易做到进程独立性的实现。
• 进程的独立性可以通过进程空间 + 页表的方式实现。

好处：

不用在物理内存中找一块连续的区域。因此回答了在物理内存中，不能对未来的数据进行任意位置的加载
站在进程的角度，所有进程的代码（二进制指令）存放的区域，虚拟地址是连续的，可以被顺序执行。（即使物理内存上有可能不连续）

5、进程空间地址 mm_struct 的初始化方式

我们先可以用 readelf -S process 查看各个区域的的大小信息。
可执行程序编译的时候，各个区域的大小信息已经有了，可执行程序可以分段，同时也包含属性（比如代码区大小多少，从哪到哪）。所以加载程序时，可以不加载代码和数据，但是内部要维护可执行程序的属性，用这些可执行程序的属性来初始化地址空间 mm_struct 各个区域的大小。

对于整个地址空间来讲，一部分是由上面所说的可执行程序来的，一部分是操作系统动态创建的，如栈区，堆区。程序运行时，函数被调用，这时操作系统才给你创建栈帧。

补：堆区空间扩展的本质：虚拟地址扩大，需要访问时，操作系统会给你进行内存二次申请

6、全局性

我们之前学c语言时了解到，全局变量或者字符常量具有全局性，在程序运行期间都有效，为什么他们在程序运行期间具有全局性呢？
因为这些变量保存在地址空间的未初始化数据区，已初始化数据区和字符常量区的，随着进程一直存在，一旦映射好了，就不会变了，不像堆区栈区可以申请释放，因此在进程运行期间一直存在，他们对应的是全局变量，地址都能被所有函数，类等都能看到。所以之前是语法层面的全局性，今天我们修正一下为在进程运行期间一直具有全局性。

四、重新理解什么是挂起

进程和程序有什么区别呢？

• 加载的本质就是创建进程。

那么是否必须立刻将所有程序的代码和数据加载到内存中，并创建内核数据结构建立映射关系？

不是。
如果在最极端的情况下，只有内核结构被创建出来了（新建状态）。当真正被调度/执行代码时，才把外设加载内存里，然后再执行代码。

• 理论上，可以实现对程序的分批加载。

如果物理内存只有 4G，有一个游戏 16G，能否运行？

可以运行。
CPU 无论运行多大的程序，都需要从头到尾执行每一行指令。即使物理内存有 32G，也不会一次性把 16G 的程序加载进来（因为内存资源还需要分配给其它进程），而是采用延时加载。比如先加载 200M 进来，执行完了再覆盖式的加载 200M 进来，然后再执行。所以如果物理内存比较小，用户可能会感到游戏卡顿。

• 加载的本质就是换入的过程。

既然可以分批加载，那可以分批换出吗？

可以。
甚至这个进程短时间不会再被执行，比如挂起 / 阻塞。

• 也就相当于其对应的代码和数据占着空间却不创造价值，所以 OS 就可以将它换出，一旦被换出，那么此时这个进程就叫被挂起。
