D3数据可视化基础

实验二：D3数据可视化基础

实验名称：D3数据可视化基础

一、实验目的

1.掌握D3.js的基本使用方法，包括数据绑定、比例尺、坐标轴、图形绘制等。

2.学习如何使用D3.js创建柱形图和饼状图。

3.理解D3.js中的动画和交互机制，并能够实现简单的动态效果。

4.通过实验，培养数据可视化的基本思维和实践能力。

二、实验原理

D3.js（Data Driven Documents）是一个基于JavaScript的数据可视化库，它通过绑定数据到DOM元素，利用HTML、SVG和CSS等技术实现动态、交互式的数据可视化。D3.js的核心思想是数据驱动，即通过数据的变化来驱动文档的变化。

三、核心概念

1.数据绑定：D3.js通过`data()`方法将数据绑定到DOM元素上，支持数据的增删改查操作。

2.比例尺（Scale）：将数据映射到图形空间，常用的比例尺包括线性比例尺（`d3.scale.linear()`）和序数比例尺（`d3.scale.ordinal()`）。

3.坐标轴（Axis）：用于生成坐标轴，支持水平和垂直方向的坐标轴。

4.图形绘制：通过SVG绘制图形，如矩形（`rect`）、路径（`path`）、文本（`text`）等。

5.动画与交互：通过`transition()`方法实现动画效果，通过事件监听（如`on("mouseover")`）实现交互。

四、实验环境

操作系统：Windows 11

开发工具：Notepad++

浏览器：Chrome和360安全浏览器

依赖库：D3.jsv3

五、实验步骤

题目1：静态柱形图

1.创建HTML文件：定义基本的HTML结构，引入D3.js库。

2.设置SVG画布：定义画布大小，并在`body`中添加SVG元素。

3.定义数据集：创建一个数组作为柱形图的数据。

4.设置比例尺：定义x轴和y轴的比例尺。

5.绘制矩形和文字：通过`rect`和`text`元素绘制柱形图和文字标签。

6.添加坐标轴：使用`d3.svg.axis()`生成坐标轴并添加到画布中。

题目2：带动画的柱形图

1.在题目1的基础上添加动画：使用`transition()`方法为矩形和文字添加动画效果。

2.设置动画参数：通过`delay()`、`duration()`和`ease()`方法控制动画的延迟、持续时间和缓动效果。

题目3：静态饼状图

1.创建HTML文件：定义基本的HTML结构，引入D3.js库。

2.设置SVG画布：定义画布大小，并在`body`中添加SVG元素。

3.定义数据集：创建一个数组作为饼状图的数据。

4.设置饼图布局：使用`d3.layout.pie()`生成饼图布局。

5.绘制弧和文字：通过`path`和`text`元素绘制饼状图和文字标签。

题目4：带交互的饼状图

1.在题目3的基础上添加交互：使用`on("mouseover")`和`on("mouseout")`方法实现鼠标悬停和离开时的交互效果。

2.设置交互样式：悬停时改变弧的颜色，离开时恢复原色。

六、实验代码与效果

这四段代码分别展示了使用D3.js库创建柱形图和饼状图的示例。

第一段代码：静态柱形图

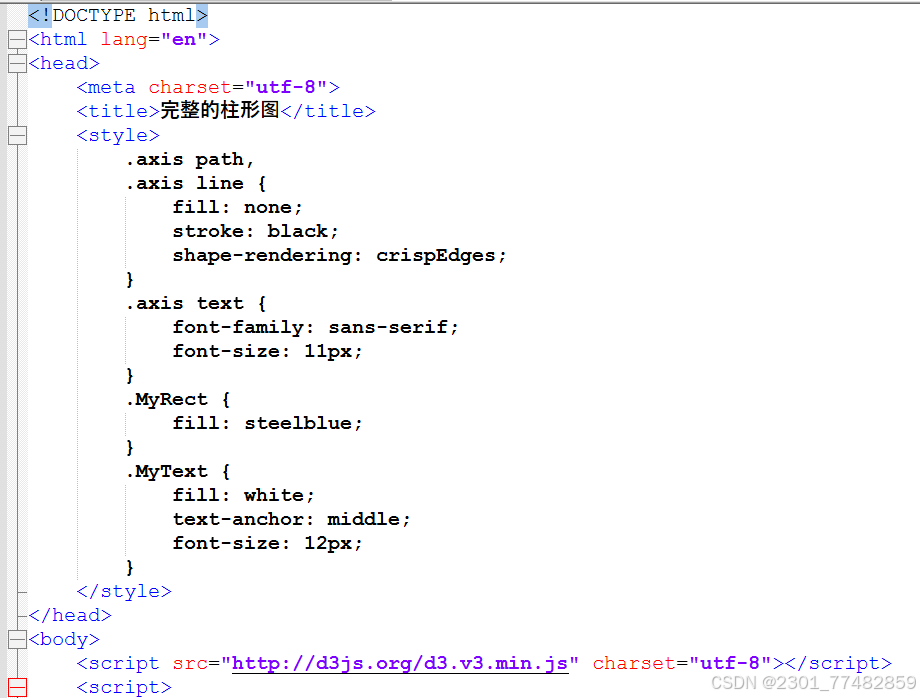

1.HTML结构

DOCTYPE和HTML结构：定义了HTML文档的基本结构。

CSS样式：定义了图表的样式，包括坐标轴、矩形和文字的样式。

D3.js库引入：通过`<script>`标签引入D3.js库。

2.Java Script代码

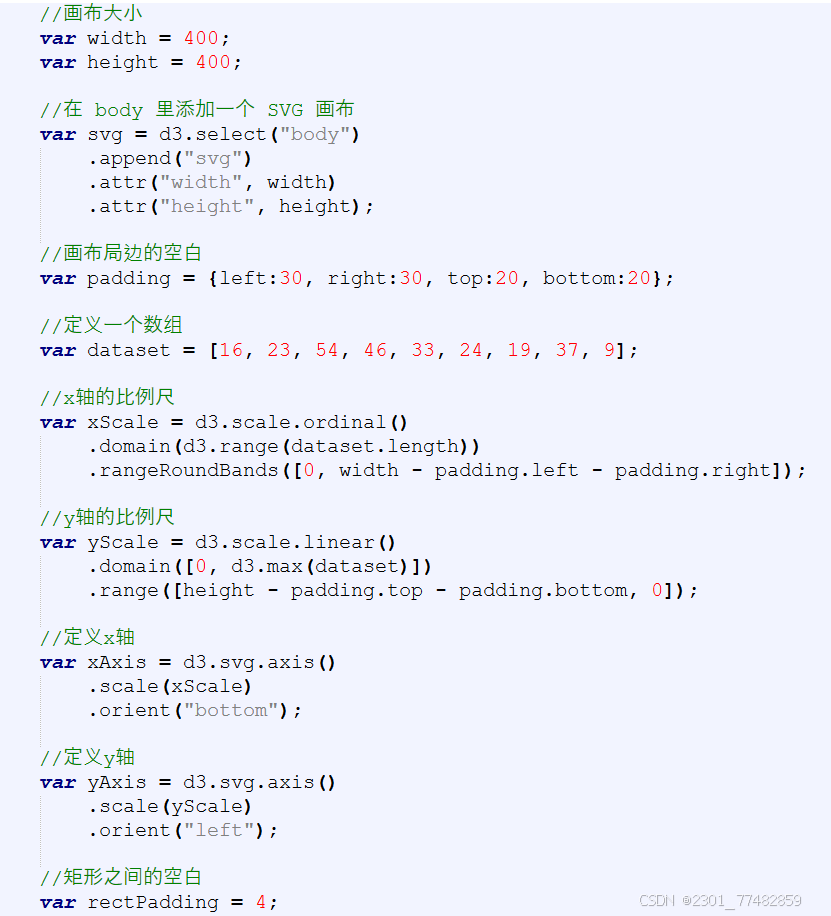

画布大小和SVG画布：定义了画布的大小，并在`body`中添加了一个SVG元素。

数据集：`dataset`数组包含了柱形图的数据。

比例尺：`xScale`和`yScale`分别定义了x轴和y轴的比例尺。

坐标轴：`xAxis`和`yAxis`定义了x轴和y轴的样式和方向。

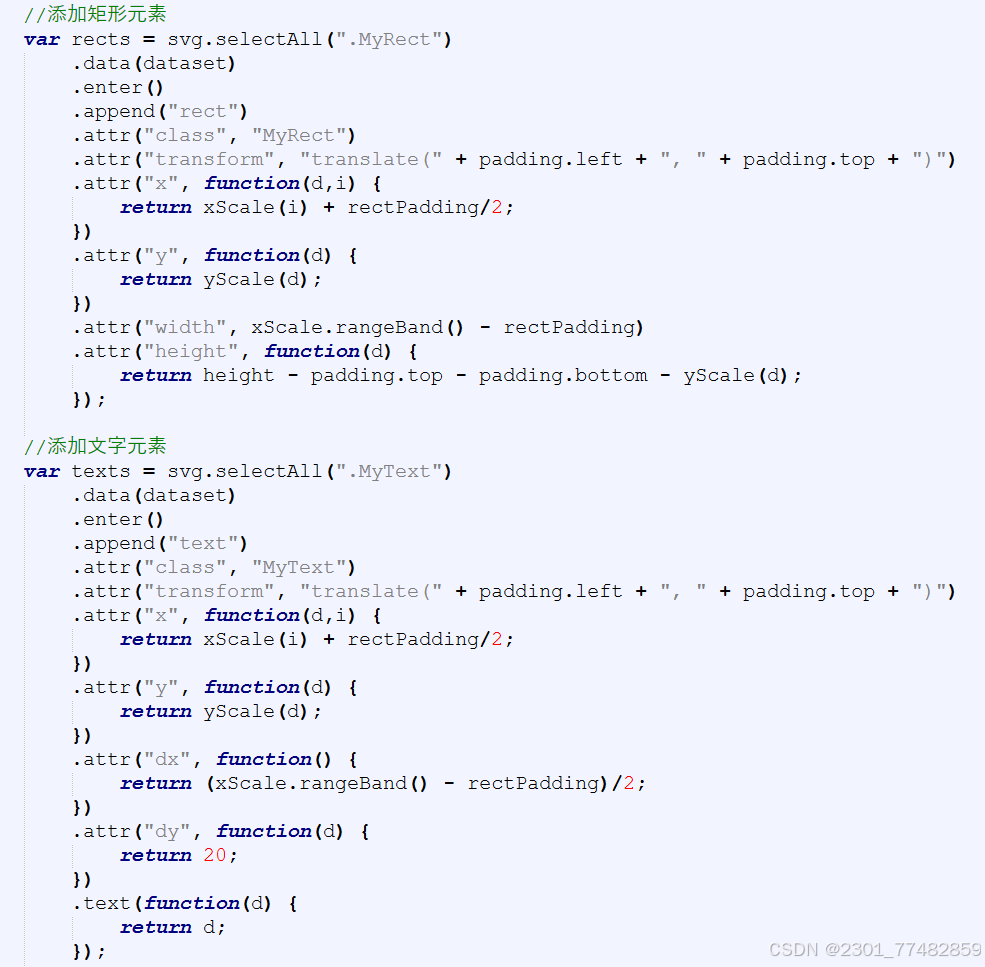

矩形和文字：通过`rects`和`texts`添加了柱形图的矩形和文字标签。

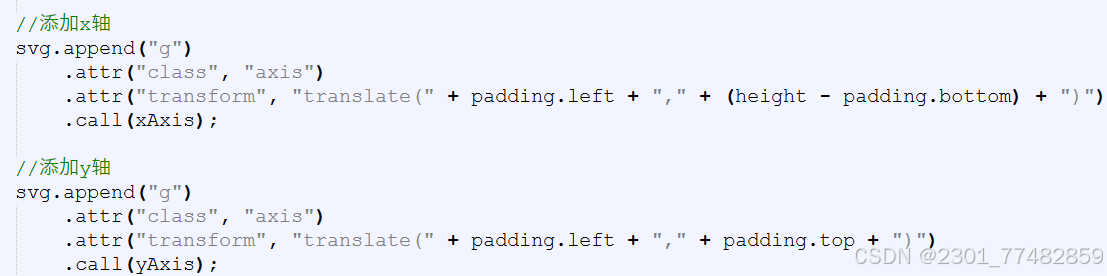

坐标轴绘制：最后通过`svg.append("g")`添加了x轴和y轴。

第二段代码：带动画的柱形图

1.HTML结构

与第一段代码相同。

2.Java Script代码

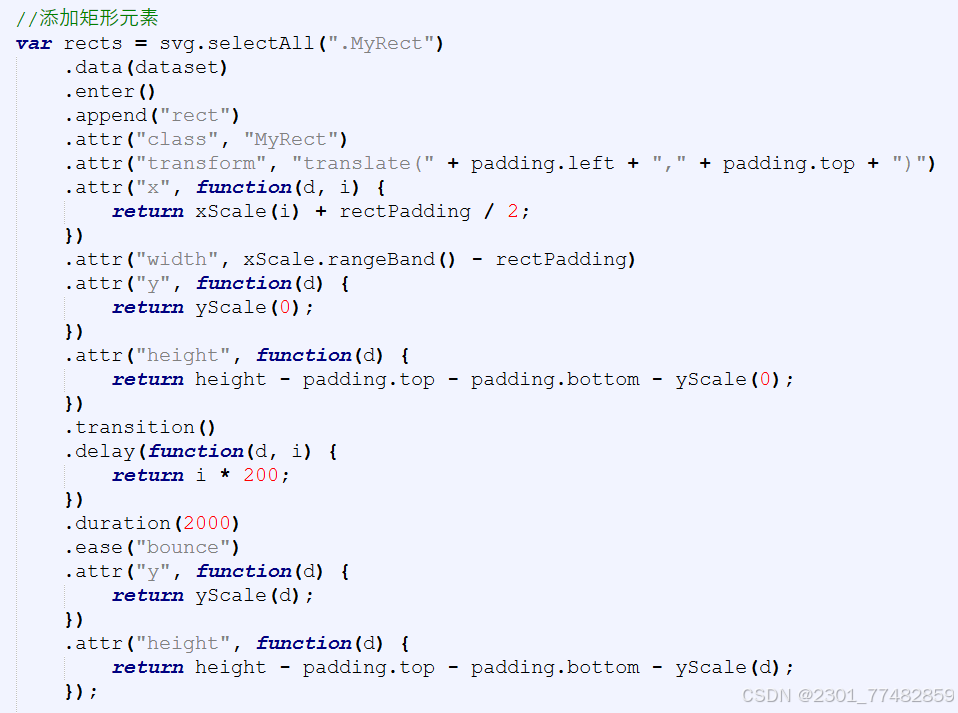

    动画效果：在矩形和文字的添加过程中，使用了`transition()`方法来实现动画效果。`delay()`方法设置了每个元素的延迟时间，`duration()`方法设置了动画的持续时间，`ease()`方法设置了动画的缓动效果。

第三段代码：静态饼状图

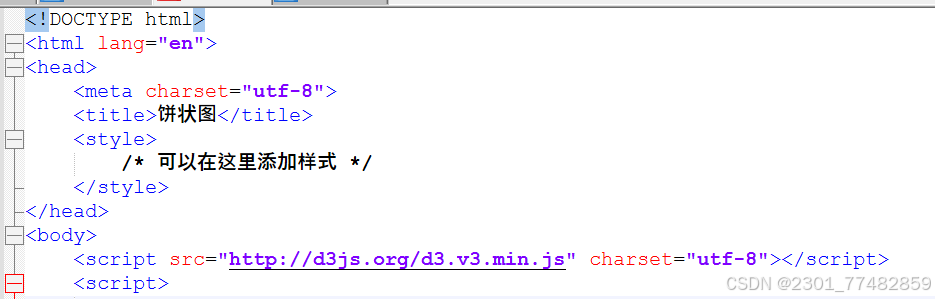

1.HTML结构

HTML结构：与前面的代码类似，定义了基本的HTML结构。

2.Java Script代码

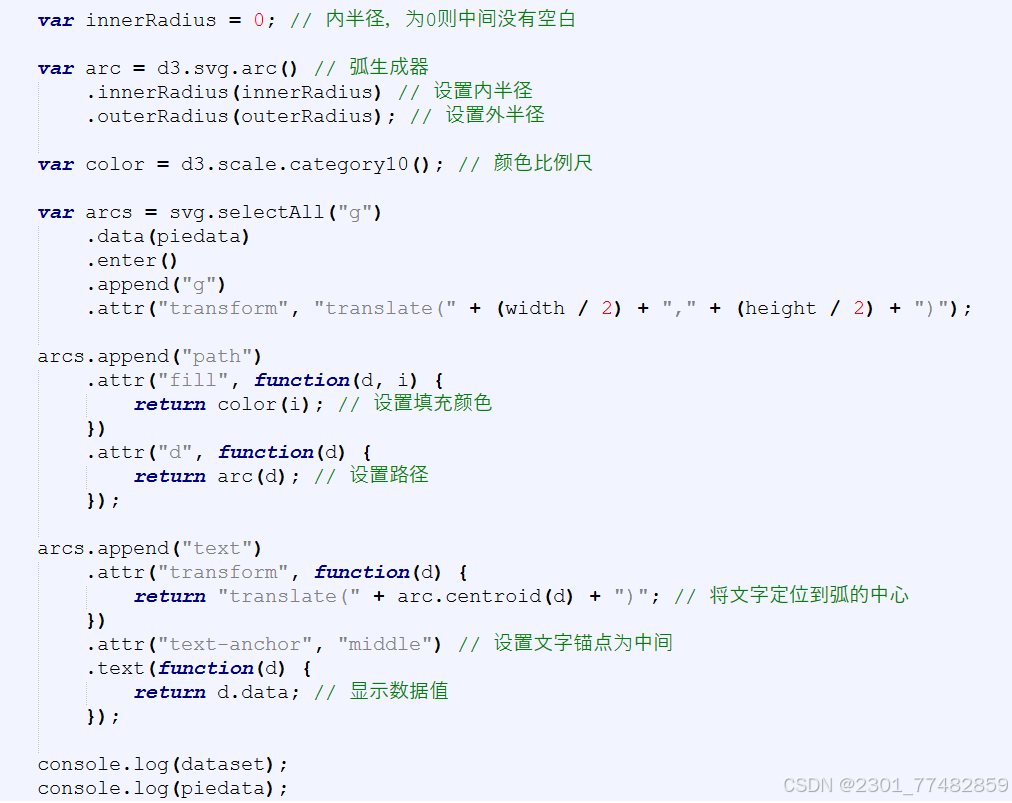

饼图布局：`d3.layout.pie()`定义了饼图的布局。

弧生成器：`d3.svg.arc()`生成了饼图的弧。

颜色比例尺：`d3.scale.category10()`为饼图的每个部分分配了不同的颜色。

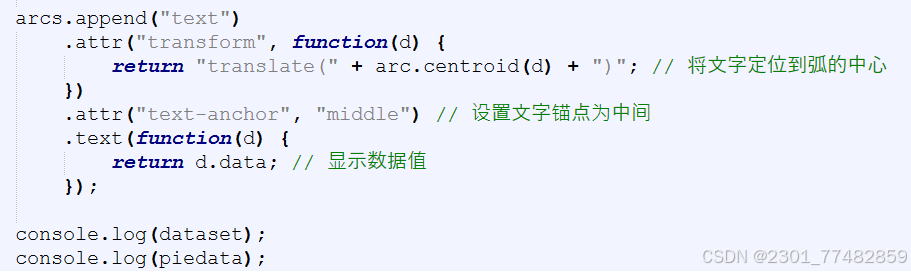

路径和文字：通过`arcs.append("path")`和`arcs.append("text")`添加了饼图的路径和文字标签。

第四段代码：带交互的饼状图

1.HTML结构

与第三段代码相同。

2.Java Script代码

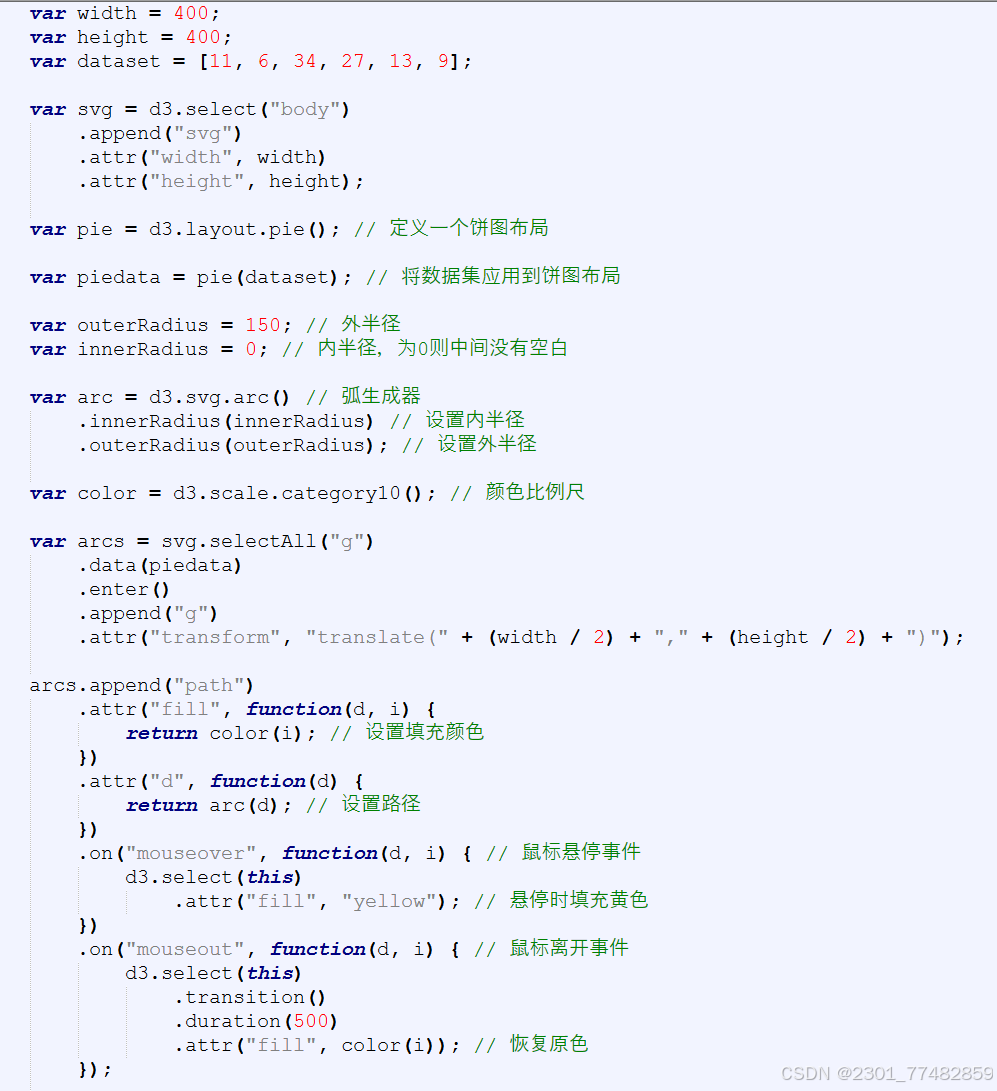

交互效果：在路径的添加过程中，使用了`on("mouseover")`和`on("mouseout")`方法来实现鼠标悬停和离开时的交互效果。悬停时路径填充黄色，离开时恢复原色。

七、实验结果

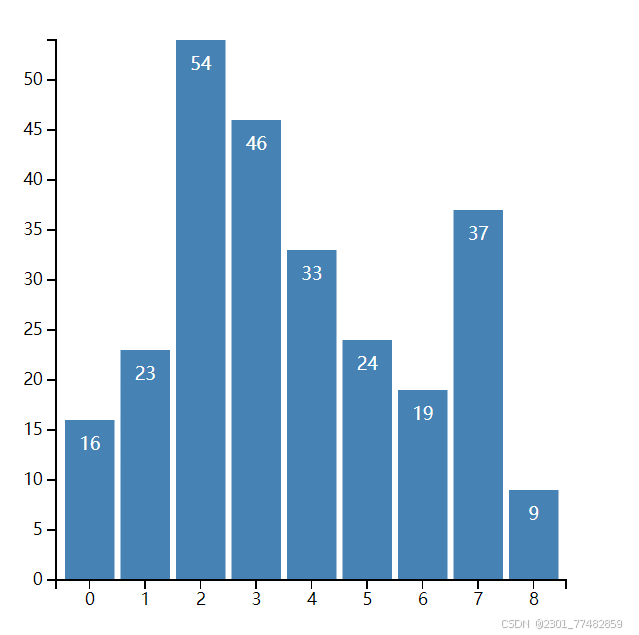

第一段代码：创建了一个静态的柱形图，包含了基本的坐标轴、矩形和文字标签。

第二段代码：在第一段代码的基础上增加了动画效果，使柱形图的矩形和文字在加载时具有动态效果。

1

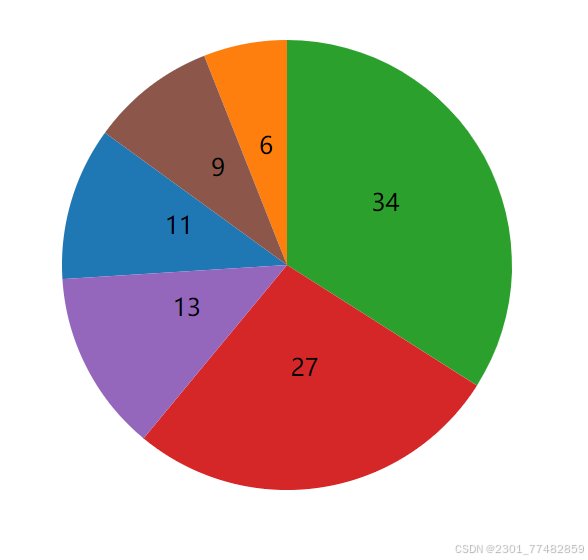

第三段代码：创建了一个静态的饼状图，包含了基本的弧和文字标签。

第四段代码：在第三段代码的基础上增加了交互效果，使饼状图的弧在鼠标悬停时改变颜色。

实验二的实验结果2

这些代码展示了如何使用D3.js创建基本的柱形图和饼状图，并通过动画和交互增强图表的视觉效果。

八、实验心得

1.数据绑定的重要性

D3.js的核心是数据绑定，理解`data()`、`enter()`、`exit()`和`update()`的用法是掌握D3.js的关键。

2.比例尺的灵活性

比例尺是数据可视化的桥梁，能够将数据映射到图形空间，合理使用比例尺可以使图表更加直观。

3.动画与交互的增强效果

通过动画和交互，可以使图表更加生动和易于理解，但需要注意动画的流畅性和交互的友好性。

4.SVG的强大功能

SVG是D3.js绘制图形的基础，掌握SVG的基本元素（如`rect`、`path`、`text`等）是使用D3.js的前提。

九、实验扩展内容

1.动态数据更新

在实际应用中，数据往往是动态变化的。可以通过以下步骤实现动态数据更新：

使用`datum()`或`data()`方法重新绑定数据。

调用`exit()`和`remove()`方法移除不需要的元素。

调用`enter()`和`append()`方法添加新元素。

调用`update()`方法更新现有元素。

2.响应式设计

为了使图表适应不同大小的屏幕，可以使用以下方法：

使用`window.innerWidth`和`window.innerHeight`动态设置画布大小。

使用`viewBox`属性使SVG画布自适应容器大小。

3.更多图表类型

除了柱形图和饼状图，D3.js还支持多种图表类型，如折线图、散点图、力导向图等。可以通过学习D3.js的官方文档和示例代码，掌握更多图表的绘制方法。

十、实验内容感悟

通过对四段D3.js代码的分析与解读，我深入理解了如何使用D3.js库创建静态和动态的柱形图与饼状图，以及如何通过动画和交互增强图表的视觉效果。以下是对代码的总结与内容感悟。

1.代码总结

1）静态柱形图

第一段代码展示了如何创建一个静态的柱形图。通过定义画布大小、数据集、比例尺和坐标轴，代码实现了柱形图的基本结构。矩形和文字标签的添加使得图表更加直观，而CSS样式的定义则让图表更具美感。这段代码的核心在于：

比例尺的使用：`xScale`和`yScale`分别将数据映射到图表的x轴和y轴。

数据绑定：通过`data(dataset).enter()`将数据绑定到SVG元素，动态生成矩形和文字。

坐标轴的绘制：使用`d3.svg.axis()`生成坐标轴，并通过`call()`方法将其添加到画布中。

2）带动画的柱形图

第二段代码在第一段的基础上增加了动画效果。通过`transition()`方法，矩形和文字在加载时从底部逐渐上升到对应的高度，同时使用`delay()`和`ease()`方法实现了延迟和缓动效果。这段代码的核心在于：

动画的实现：`transition()`方法为图表添加了动态效果，使数据展示更加生动。

交互体验的提升：动画效果不仅增强了视觉吸引力，还让用户更容易理解数据的变化。

3）静态饼状图

第三段代码展示了如何创建一个静态的饼状图。通过`d3.layout.pie()`定义饼图布局，并使用`d3.svg.arc()`生成弧路径，代码实现了饼图的基本结构。颜色比例尺`d3.scale.category10()`为每个扇形分配了不同的颜色，文字标签则进一步增强了图表的可读性。这段代码的核心在于：

饼图布局：`d3.layout.pie()`将数据集转换为适合绘制饼图的角度数据。

弧生成器：`d3.svg.arc()`根据角度数据生成弧路径。

颜色与文字的添加：通过颜色比例尺和文字标签，使饼图更加直观。

4）带交互的饼状图

第四段代码在第三段的基础上增加了交互效果。通过`on("mouseover")`和`on("mouseout")`方法，实现了鼠标悬停时扇形颜色变化的效果。这段代码的核心在于：

交互的实现：通过事件监听器，实现了用户与图表的交互。

动态反馈：鼠标悬停时扇形颜色的变化，增强了用户的参与感和图表的趣味性。

2.内容感悟

1）D3.js的强大功能

通过这四段代码，我深刻体会到D3.js在数据可视化方面的强大功能。它不仅能够创建静态图表，还能通过动画和交互让数据“活”起来。D3.js的核心思想是数据驱动文档（Data Driven Documents），通过数据绑定和动态更新，开发者可以轻松实现复杂的可视化效果。

2）数据可视化的艺术性

数据可视化不仅仅是技术的展示，更是一种艺术。通过合理的布局、颜色搭配和动画效果，枯燥的数据可以变得生动有趣。例如，在柱形图中，动画效果让数据的增长过程更加直观；在饼状图中，颜色和交互效果则增强了图表的吸引力。

3）用户体验的重要性

在数据可视化中，用户体验至关重要。无论是动画效果还是交互设计，都应该以用户为中心。例如，带动画的柱形图让用户更容易理解数据的变化，而带交互的饼状图则通过颜色变化吸引用户的注意力。这些细节设计不仅提升了图表的视觉效果，还增强了用户的参与感。

4）代码的可扩展性

这四段代码展示了D3.js的高度可扩展性。通过修改数据集、调整比例尺或添加新的交互效果，开发者可以轻松扩展图表的功能。例如，可以在柱形图中添加更多的数据系列，或者在饼状图中实现点击事件以显示详细信息。

5）学习D3.js的挑战与收获

学习D3.js的过程充满挑战，尤其是对初学者来说，理解数据绑定、比例尺和布局等概念需要一定的时间。然而，一旦掌握了这些核心概念，就能够灵活运用D3.js创建各种复杂的可视化效果。这四段代码为我提供了一个很好的起点，让我对D3.js的使用有了更深入的理解。

3.未来展望

通过学习这四段代码，我对D3.js的兴趣更加浓厚。未来，我希望能够进一步探索D3.js的高级功能，例如：

复杂图表的实现：如力导向图、树状图和地图等。

动态数据的处理：如何实时更新图表以反映数据的变化。

与其他技术的结合：如将D3.js与React或Vue等前端框架结合，创建更复杂的可视化应用。

总之，这四段代码不仅让我掌握了D3.js的基本用法，还让我认识到数据可视化的无限可能性。我相信，随着技术的不断进步，数据可视化将在更多领域发挥重要作用，而D3.js无疑是实现这一目标的重要工具之一。
