172、基于STM32单片机摄像头可视倒车影像超声波报警TFT屏系统设计

毕设帮助、开题指导、技术解答（有偿）见文末。

目录

一、硬件方案

二、设计功能

三、实物图

四、原理图

五、PCB图

六、程序源码

七、 资料包括

---

一、硬件方案

硬件构成：本系统采用STM32F103ZET6单片机核心板（可插TF卡）、2.8寸TFT彩屏电路、OV7670摄像头图像采集电路、超声波距离探测电路、按键电路及电源组成。

二、设计功能

1、本系统由STM32单片机驱动摄像头进行图像采集，并且在TFT彩屏上进行显示，并能够进行拍照后台查看保存的图片。通过超声波实时探测前方距离，如果距离低于一定值蜂鸣器报警提醒，达到可视化车载防撞报警器，同时液晶显示相应参数及导向图。

2、上电初始化。液晶显示相应初始化内容。此时，液晶显示摄像头采集到的图像。超声波实时采集超声波探测的距离和报警阈值。报警阈值显示方式“0<0.1m<set”，其中设置值可以通过按键K3、K4进行设置其大小。当测量距离高于设置阈值时，液晶显示“状态正常”，蜂鸣器不报警；当测量距离在设置值和0.15之间时，蜂鸣器间歇性报警以提醒驾驶员，液晶相应显示“状态:提醒”；当测量距离低于0.15m时，蜂鸣器急促报警，紧急提醒，液晶相应显示“状态:提醒”。

3、通过按键K1可以对当前车况探测结果进行保存照片，即按下K1可以将液晶显示的图像和数据以及导向图进行保存成图片，抓拍后图片保存到TF卡中，（如果TF卡插入电脑也可以在电脑上查看拍摄后的图片，方便保存）。且能够通过按键切换进入相册查看抓拍的图片。

4、通过按键K2进入相册功能，能够查看相册中图片以及拍摄的照片。按键K3、K4此时可以切换上一个图片和下一个图片，如果你的TF卡中对应保存截图的目录中有其他图片，也可以作为相册功能直接显示相应的图片浏览。K2按键可以切换回可视化防撞报警模式。

5、TF卡取出可以通过读卡器插入电脑，在电脑上查看抓拍后的图片，方便保存。

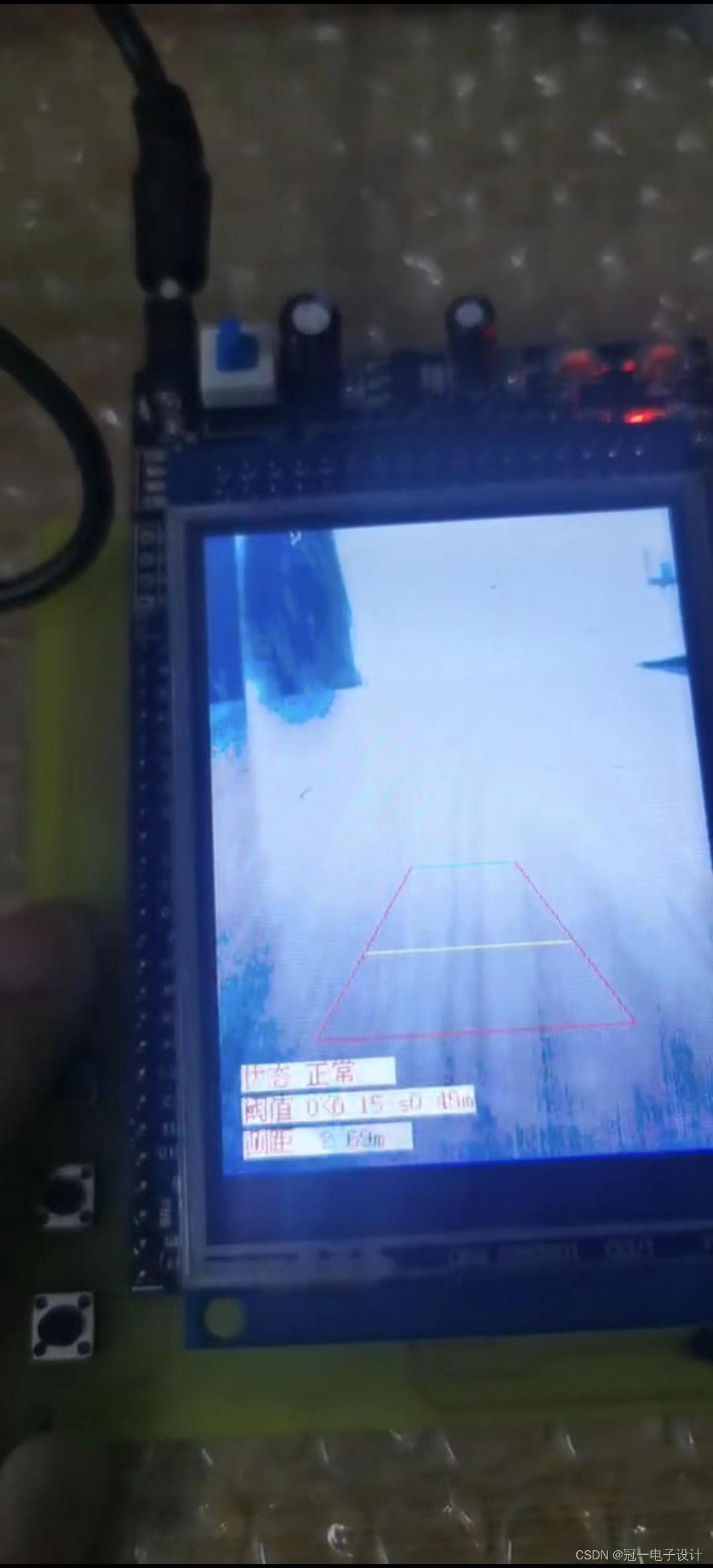

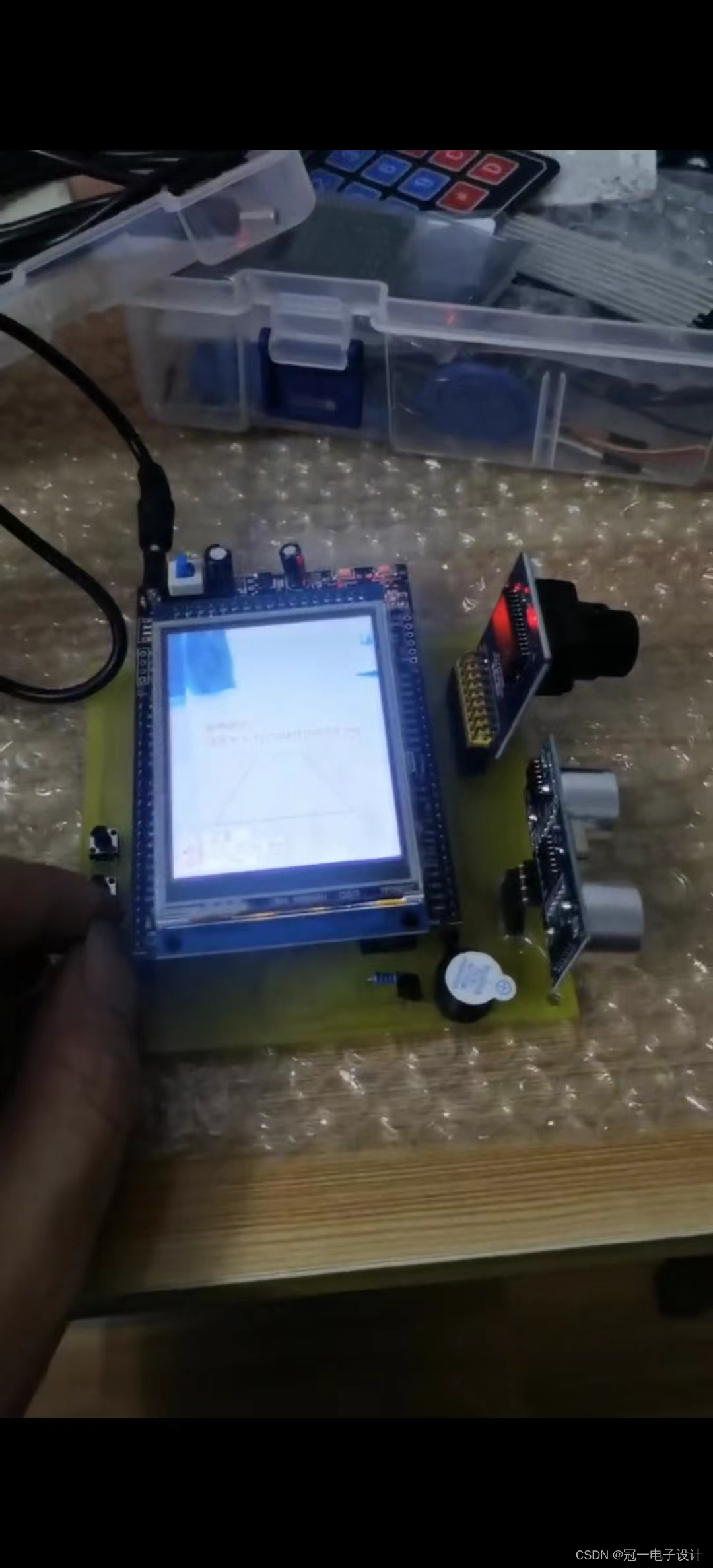

三、实物图

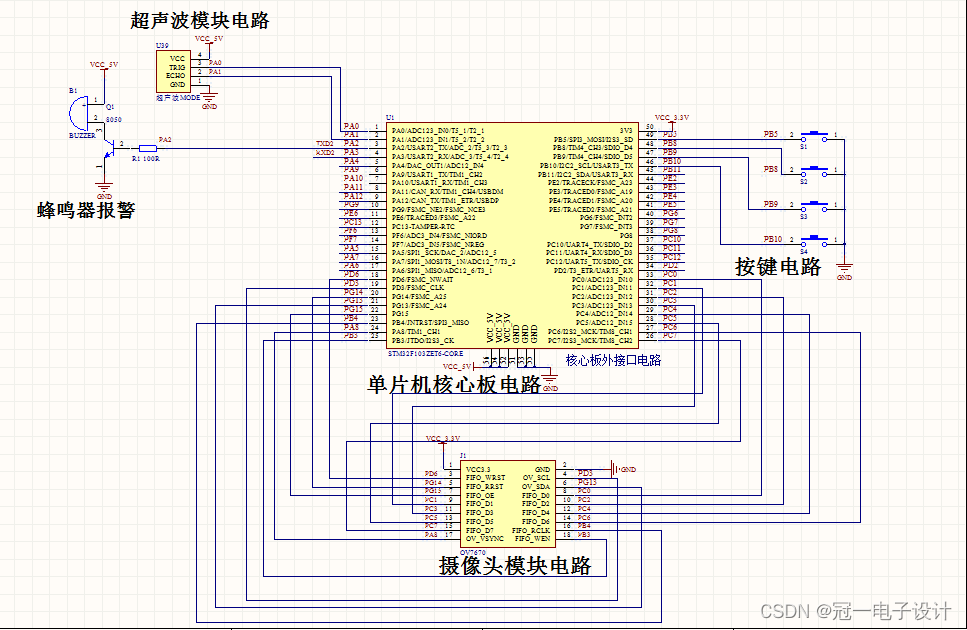

四、原理图

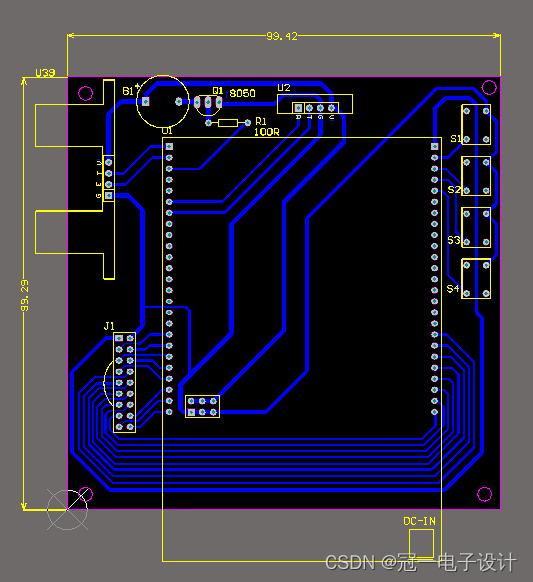

五、PCB图

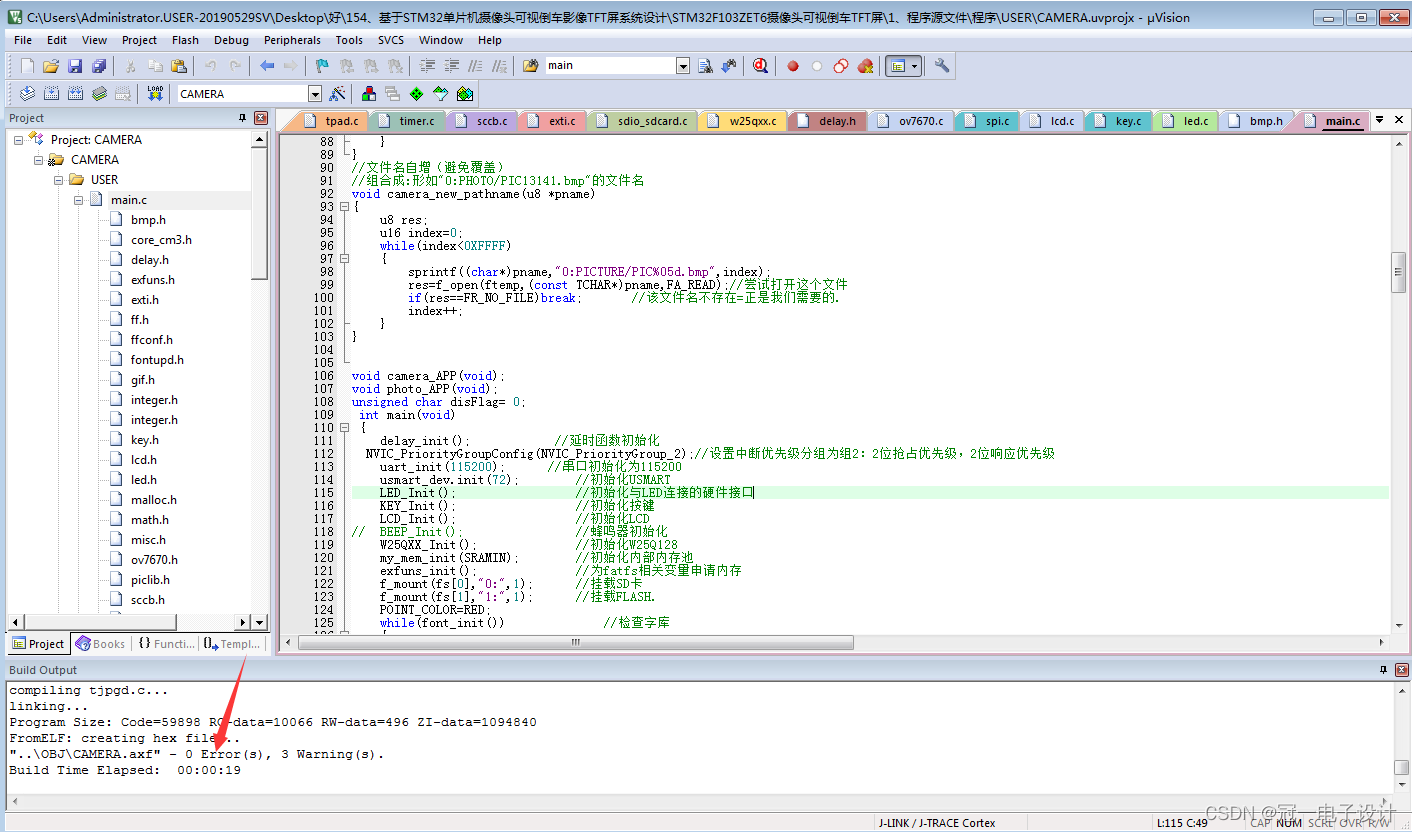

六、程序源码

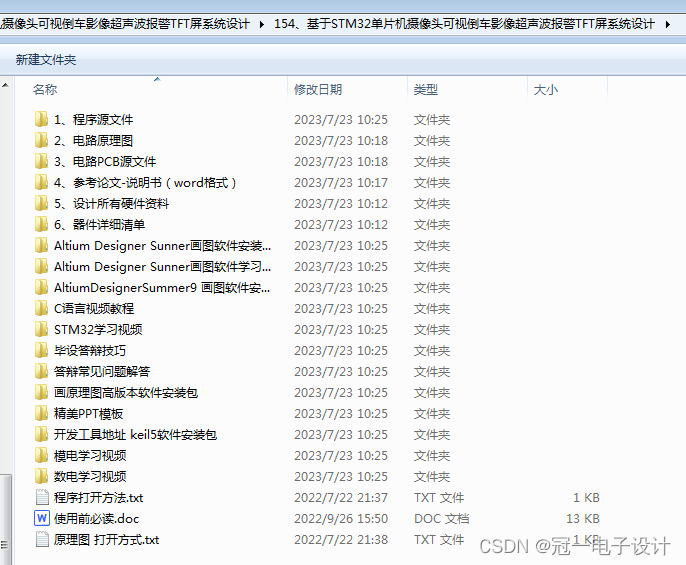

七、 资料包括



需要完整的资料可以点击下面的名片，找我要资源压缩包的百度网盘下载地址及提取码。
