基于 S3C2410 嵌入式 MDK开发实验与实践（MDK412（Keil uVision4）环境配置）

MDK412（Keil uVision4）

链接：https://pan.baidu.com/s/14dnFtQXhXM5kPa___PBqTQ?pwd=yyds
提取码：yyds

最新注册机：

链接：https://pan.baidu.com/s/1ok5gaHZTVOKALlwOSDMGSw?pwd=yyds
提取码：yyds

源文件：

链接：https://pan.baidu.com/s/10A5-9S4rJqme-TBgADF3DA?pwd=yyds
提取码：yyds


4. 1 ARM 汇编指令实验一

4. 1. 1 实验目的

 初步学会使用 µVision IDE for ARM 开发环境及 ARM 软件模拟器；

 通过实验掌握简单 ARM 汇编指令的使用方法。

4. 1. 2 实验设备

 硬件：PC 机一台；

 软件：µVision IDE for ARM 集成开发环境，Windows 98/2000/NT/XP

4. 1. 3 实验内容

 熟悉开发环境的使用并使用 ldr/str，mov 等指令访问寄存器或存储单元；

 使用 add/sub/lsl/lsr/and/orr 等指令，完成基本算术/逻辑运算。

4. 1. 4 实验原理

ARM 处理器共有 37 个寄存器：

 31 个通用寄存器，包括程序计数器(PC)。这些寄存器都是 32 位的；

 6 个状态寄存器。这些寄存器也是 32 位的，但是只是使用了其中的 12 位。 这里简要介绍通用寄存器，关于状态寄存器的介绍，请参照下一节。

1. ARM 通用寄存器 通用寄存器（R0-R15）可分为三类：

 不分组寄存器 R0~R7；

 分组寄存器 R8~R14；

 程序计数器 PC。

（1）不分组寄存器 R0~R7

不分组寄存器 R0~R7 在所有处理器模式下，它们每一个都访问一样的 32 位寄存器。它们是真 正的通用寄存器，没有体系结构所隐含的特殊用途。

（2）分组寄存器 R8~R14 分组寄存器 R8～R14 对应的物理寄存器取决于当前的处理器模式。若要访问特定的物理寄存器 而不依赖当前的处理器模式，则要使用规定的名字。 寄存器 R8~R12 各有两组物理寄存器：一组为 FIQ 模式，另一组为除了 FIQ 以外的所有模式。 寄存器 R8~R12 没有任何指定的特殊用途，只是在作快速中断处理时使用。寄存器 R13，R14 各对 应 6 个分组的物理寄存器，1 个用于用户模式和系统模式，其它 5 个分别用于 5 种异常模式。寄存 器 R13 通常用做堆栈指针，称为 SP；寄存器 R14 用作子程序链接寄存器，也称为 LR。

（3）程序计数器 PC 寄存器 R15 用做程序计数器（PC）。

在本实验中，ARM 核工作在用户模式，R0~R15 可用。

2. 存储器格式 ARM 体系结构将存储器看作是从零地址开始的字节的线性组合。字节零到字节三放置第一个字 （WORD），字节四到字节七存储第二个字，以此类推

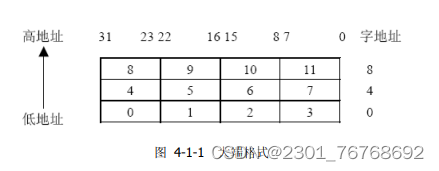

ARM 体系结构可以用两种方法存储字数据，分别称为大端格式和小端格式。  大端格式 在这种格式中，字数据的高位字节存储在低地址中，而字数据的低位字节则存放在高地址中， 如图 4-1-1 所示。 图 4-1-1 大端格式

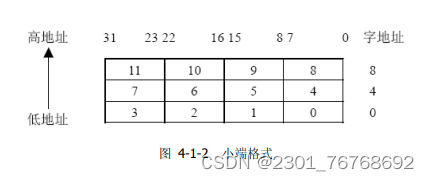

 小端格式

在这种格式中，字数据的高位字节存储在高地址中，而字数据的低位字节则存放在低地址中， 如图 4-1-2 所示。

3. REALVIEW 基础知识

     µVision3 IDE 集成了 REALVIEW 汇编器 AARM、
