keil和proteus联合仿真

本文章用keil5和proteus8.16汉化版实验

• 第一步
  • 打开keil

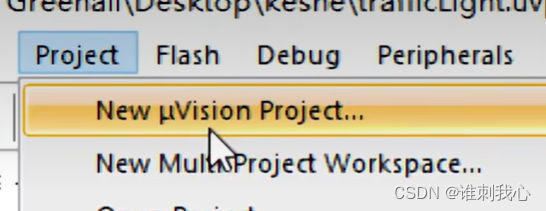

    • project-new新建工程
    •

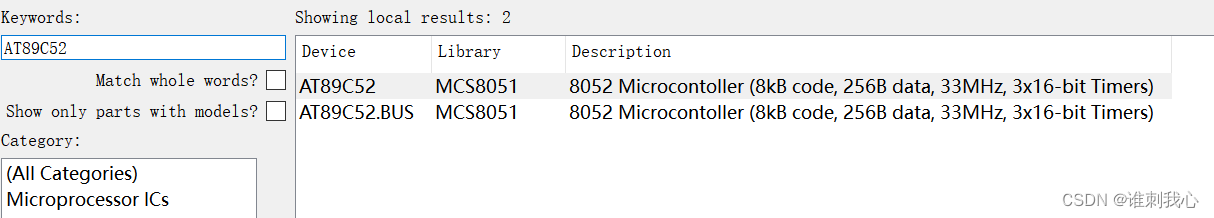

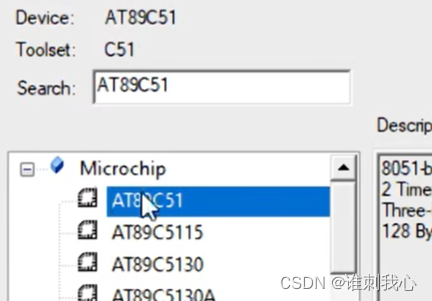

    • 型号选AT89C52(和Proteus选的型号对应)
    •

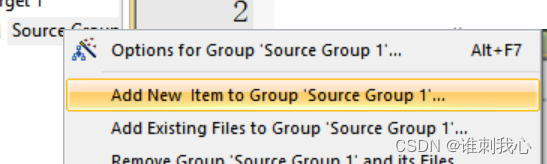

    • 新建项目.c
    •
    • 代码led闪烁

#include <REGX52.H>

void delay()
{
	int i;
	for(i=0;i<10000;i++);
}

void main()
{

		while(1)
	{
		//P1=0xFE;//1111 1110
		P1_2=1;
		delay();
		P1_2=0;
		delay();
	}
}

• 编译
•
• 点这个魔法棒
•

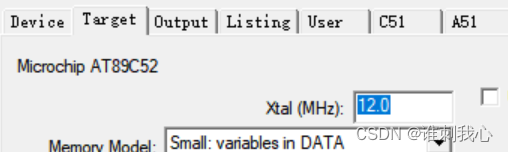

  • 晶振频率和proteus上（proteus默认为12）对应，所以应改成12
    •

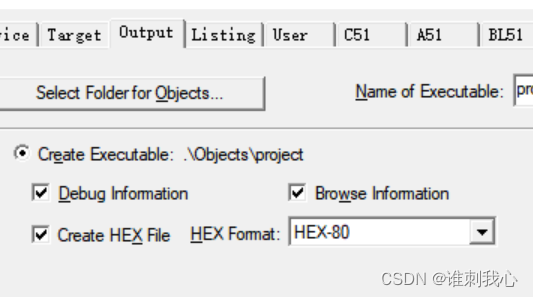

  • 生成.Hex文件
    •
• 第二步
  • 打开proteus
    • 新建工程
      • 可以改一下文件路径
        •  然后一直点下一步
          • 点P
          •
          •

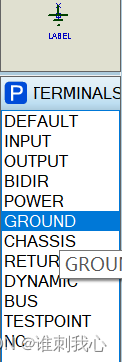

          • 点终端
          •

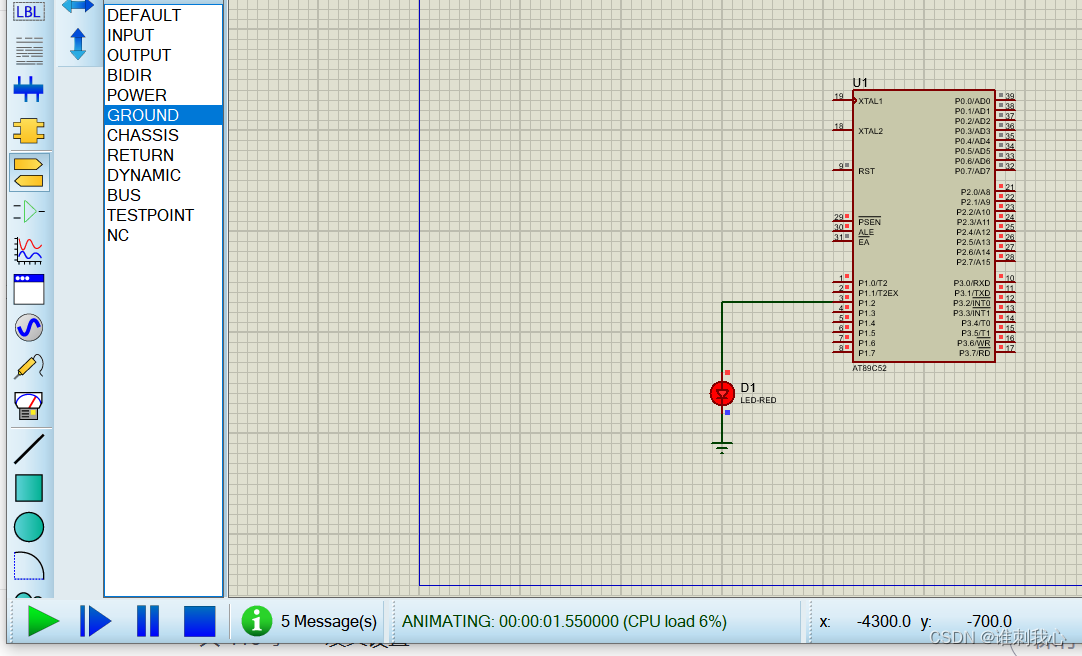

          • 找到地
          •

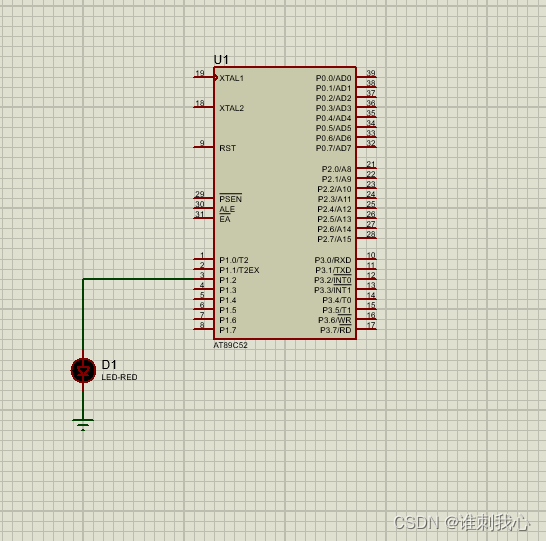

          • 连接线路
          •

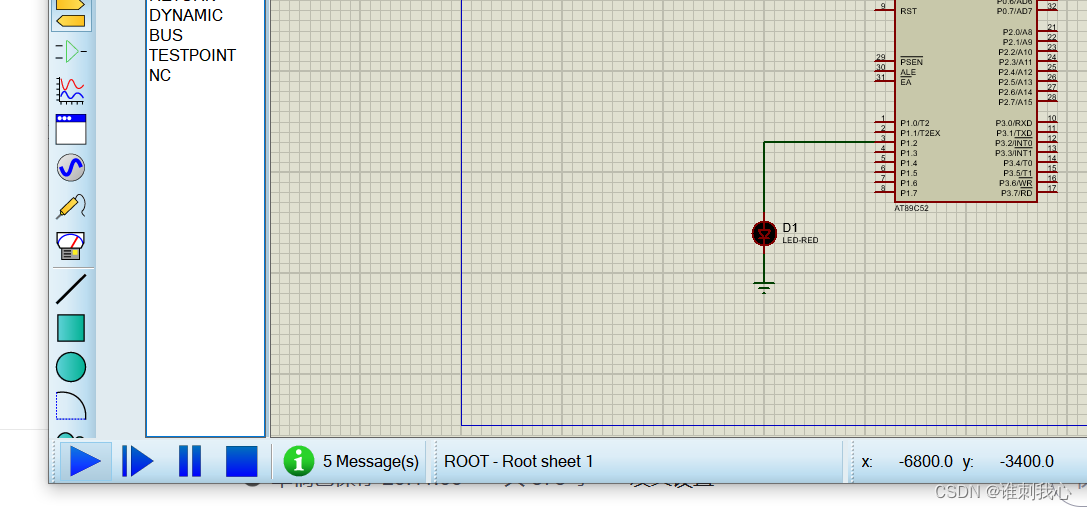

          • 点右下角运行
            • ​​​​​​​

运行结果：
