TCP协议全称传输控制协议，其要对数据的传输进行详细的控制。

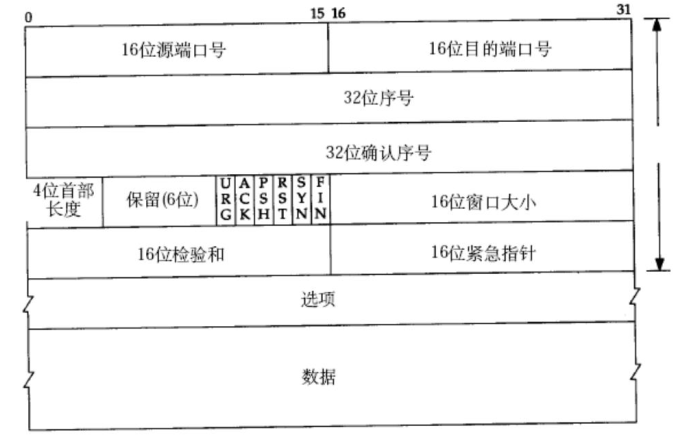

一、TCP协议格式

16位源端口号
16位目的端口号
32位序号：发送数据包的序号
32位确认序号：接收到的数据包序号+1，表示该序号之前的数据都已经接收到
4位首部长度：也叫数据偏移，标准的TCP报头长度是20字节，即不带选项的TCP报头。如果TCP报头带上了选项，那么报头长度也会增大，就会使用4位首部长度确认报头具体是多大。单位是4字节，默认值（不带选项）是5；最大是15，即60字节。
6个标志位：对应6种TCP报文类型（ACK为1是应答报文；SYN为1是请求连接报文；FIN为1是断开连接报文；RST为1是强制关闭连接报文；PSH为1表示当前数据要立即交给接收方的应用层；URG为1表示16位紧急指针有效）
16位窗口大小：接收缓冲区的剩余空间大小
16位校验和：确保TCP报文段（头部+数据）在传输过程中未被篡改或损坏
16位紧急指针：标识哪部分数据是紧急数据
选项：拓展TCP报头的其他属性
数据

二、确认应答机制（ACK）

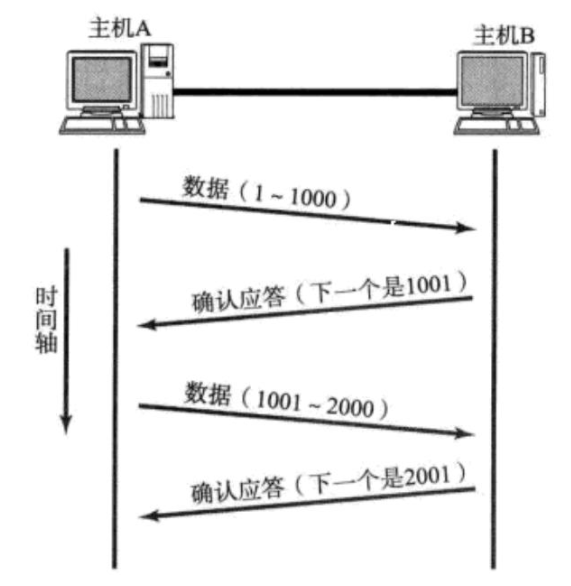

1.确认应答

发送端每发送一个数据给接收端，接收端都要返回一个确认应答（只有TCP报头，没有数据）给发送端，这样发送端才能知道自己的数据已经成功发送给接收端了。

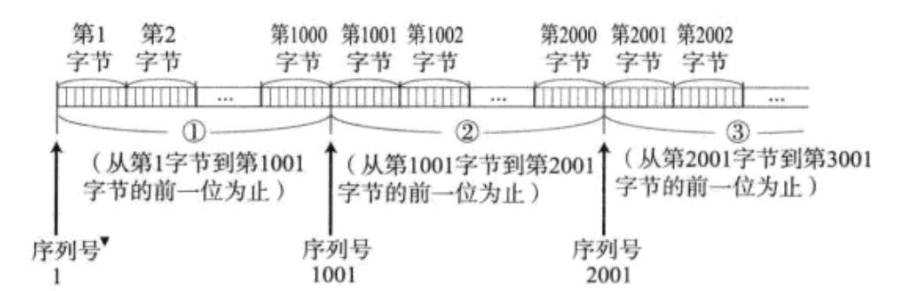

2.数据序号和确认序号

TCP还为发送的数据的每一个字节都编上了序号，即报头中的32位序号。序号即为起始序号+数据的大小。同时应答也有一个确认序号，通常是数据的序号+1，返回给发送端，表明接收端已经成功接收到了确认序号之前的所有数据（因为TCP接收端会按照数据序号对数据进行排序，保证与发送顺序一致），下一次发送端发送数据要从应答中的确认序号处开始发送数据。

其实数据序号的本质是当应用层把数据交给传输层时，数据会被放到发送缓冲区，把发送缓冲区当成一个char类型数组，那么这些数据天然就会根据数组下标形成序号。

3.捎带应答

TCP协议是全双工的，即一个套接字既可以发送给数据也可以接收数据。当主机A发送给主机B数据时，主机B要返回给主机A确认应答，同时主机B也向发送数据给主机A，那么主机B就会将数据和确认应答作为一个整体发送给主机A。这就是捎带应答。

三、超时重传机制

如果主机A给主机B发送数据，但是主机A没有收到主机B的应答报文，那么主机A就会认为主机B没有接收到数据，等待一段时间后仍然没有收到主机B的应答报文，会重新给主机B发送数据。

主机A没有收到主机B的应答报文有两种可能的原因，主机A发送的数据丢失，主机B没有收到；主机B收到了数据，但是主机B发送的应答报文丢失。但是不管哪种情况，在主机A看来都是主机B没有收到数据。

1.超时规定时间

规定一个时间，如果发送方在该时间内没有收到接收方的应答报文，就会重新发送数据。如果该时间规定的太短，就会频繁重发数据，导致效率降低。如果该时间过长，就要花费很长时间等待应答报文，同样效率低下。因此超时的时间是动态变化的。

Linux系统中规定，超时时间以500ms为一个单位进行控制，每次判定超时重传的时间都是500ms的整数倍。

超时一次后重发数据，需要等待2*500ms，如果得不到应答再进行重传
超时两次后重发数据，需要等待4*500ms，如果得不到应答再进行重传
重传达到一定次数后，TCP会认为网络或者对端主机出现异常，将强制关闭连接

2.数据去重

多次重传后，接收端可能会收到多份重复数据。此时接收端可以通过数据序号对数据进行去重。

四、连接管理机制

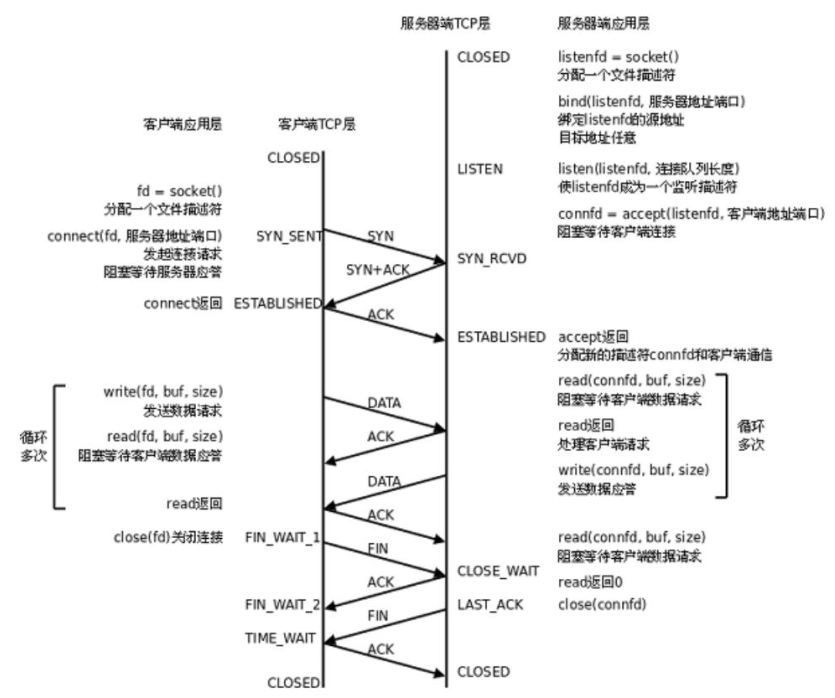

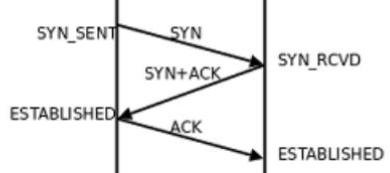

1.三次握手机制

客户端与服务端建立连接时，要进行三次握手。三次握手结束后，客户端与服务端的连接才全部建立完成。

第一次握手：客户端发送SYN标志位为1的报文，表示向服务端发起连接请求
第二次握手：服务端对客户端发送的报文作应答，发送ACK标志位为1的报文；同时服务端要响应客户端的连接请求，发送SYN标志位为1的报文。服务端会将这两个报文合二为一，叫做捎带应答。
第三次握手：客户端对服务端发送的报文做应答，发送ACK标志位1的报文

补充：客户端与服务端建立连接的时间差

客户端在发送ACK报文后就认为连接已经建立，此时客户端可以给服务端发送数据
服务端在接收到客户端发送的ACK报文后，才认为连接已经建立

问题：如果客户端认为连接已经建立完成，而服务端连接还没有建立完成。此时客户端给服务端发送数据如何处理？

解决：服务端的连接还没有建立完成就收到了客户端的数据，此时服务端会直接丢弃数据，也不会返回任何应答给客户端

2.三次握手中的最后一次ACK没有应答

由于客户端发送给服务端的ACK没有应答，客户端就无法确认是否服务端收到了自己发送的ACK报文，但是客户端认为服务端一定收到了ACK报文，并且建立好了连接。本质是在赌！

如果客户端发送给服务端的ACK丢失了，导致服务端没有收到客户端的ACK报文，服务端和客户端会分别处理：

服务端：服务端在给客户端发送SYN+ACK报文后，收不到客户端发送的ACK报文，服务端会触发超时重传机制，如果多次重传后仍然收不到ACK报文，会释放连接资源。
客户端：客户端并不清楚ACK丢失了，客户端认为此时是连接建立成功的。所以客户端会给服务端发送数据，但是实际上连接并没有建立成功，因此服务端收不到数据，也就不会给客户端返回ACK应答报文。客户端在收不到ACK应答的情况下也会出发超时重传，如果此时服务端已经释放连接资源了，客户端重传的任何数据都是非法的，服务端会给客户端返回标志位RST为1的报文，客户端接收到RST报文后，就会强制关闭连接，终止所有重传。如果此时服务端也在进行超时重传，并没有释放连接资源，对于客户端发送的数据会静默丢弃，不会返回应答报文给客户端。

不仅仅是在三次握手机制中，所有的网络通信中会有很多原因导致连接出错，如果主机A已经释放连接资源了，但是主机B不知道对方释放了连接资源，继续给主机A发送数据，那么主机A就会给主机B发送RST报文，主机B接收到RST报文后会强制关闭连接。

3.三次握手机制的作用

验证全双工，即验证网络的连通信。客户端和服务端都能以最小次数验证自己既可以发送数据，也可以接受数据

4.四次挥手机制

如果通信双方想要断开连接，就需要进行四次挥手。

客户端或者服务端想要断开连接时，都会调用close关闭套接字，而调用close关闭套接字实际上就是触发两次挥手。两次挥手即是一方给另一方发送标志位FIN为1的报文，另一方接收到FIN报文后就发送ACK报文，收到ACK报文后完成两次挥手。

客户端想要断开与服务器的连接，首先客户端调用close关闭套接字，触发两次挥手，向服务端发送FIN报文，告诉服务端自己要断开连接，服务端接收到FIN报文后给客户端发送ACK应答报文，告诉客户端自己已经收到FIN报文。随后服务端也要调用close关闭自己的套接字，向客户端发送FIN报文，告诉客户端自己要断开连接，客户端收到FIN报文后给服务端发送ACK应答报文，告诉服务端自己已经收到FIN报文。客户端与服务端各自的两次挥手完成后，就是四次挥手完成后，连接才真正断开。

客户端要断开连接，一定是因为自己的应用层数据已经全部发送完成了，会清空自己的发送缓冲区，当客户端调用close触发两次挥手之后，仅仅是客户端断开了与服务端的连接，但是在服务端调用close完成两次挥手之前，服务端并没有断开与客户端的连接。如果服务端还有数据需要发送给客户端，服务端还会继续发送数据，直到服务端的应用层数据也全部发送完成了，才会调用close完成两次挥手。此时客户端与服务端都已经相互断开连接。

补充：客户端关闭套接字后如何读取服务端发送的数据？

如果当客户端关闭套接字后，而服务端仍要对客户端发送数据，此时客户端接收到数据后，套接字已经被关闭了，如何将这些数据读取到应用层呢？实际上关闭套接字不仅仅可以使用close，还可以使用shutdown，shutdown可以自定义关闭读、关闭写或者关闭读写。客户端可以仅仅是关闭写，不需要发送数据了，但是可以继续读取数据到应用层。

补充：四次挥手也可以是三次挥手

如果客户端和服务端双方的应用层数据都发送完了，客户端和服务端同时要断开连接，那么当客户端给服务端发送FIN报文时，服务端会将FIN报文和ACK报文合并发送（捎带应答），然后客户端再给服务端发送ACK报文

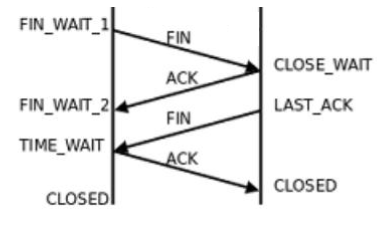

5.四次挥手中的状态转换

四次挥手必定是有一方主动断开连接的，以服务端主动断开连接为例：

服务端主动断开连接，调用close/shutdown，给客户端发送FIN报文，进入FIN_WAIT1状态
客户端收到服务端的FIN报文，回复ACK报文，进入CLOSE_WAIT状态
服务端接收到客户端的ACK报文，等待客户端的FIN报文，进入FIN_WAIT2状态
客户端应用层的数据处理完成，调用close/shutdown，给服务端发送FIN报文，进入LAST_ACK状态
服务端收到客户端的FIN报文，回复ACK报文，进入TIME_WAIT状态，等待2*MSL时间
客户端收到服务端的ACK报文，进入CLOSED状态，释放连接资源
服务端等待2*MSL时间结束，进入CLOSED状态，释放连接资源

补充：如果是客户端主动断开连接，而服务端存在大量连接一直处于CLOSE_WAIT状态，说明服务端有大量的文件描述符没有关闭，可能存在文件描述符泄露问题

6.为什么要有TIME_WAIT状态

服务端/客户端处于TIME_WAIT状态，要等待2*MSL时间再释放连接资源。MSL时间是TCP报文的最大生存时间。

因为有一些报文可能会由于网络阻塞等问题传输速度特别慢，报文没有丢失，但是却被判定为超时了，多次重传后仍然得不到应答，连接就会被强制关闭，进入TIME_WAIT状态。此时进程退出了，但是连接资源并没有释放，因为要等待2*MSL时间再释放，这样就能防止新的连接立即建立，新的连接接收到阻塞在网络中的历史残留报文，对新连接的数据产生干扰。

等待2*MSL时间是因为假如被动关闭方在1*MSL时间内未收到ACK报文，就会重传FIN报文，重传的FIN报文最长需要1*MSL时间到达主动关闭方，主动关闭方收到FIN报文后发送的ACK报文也需要1*MSL时间到达被动关闭方，总计2*MSL时间。

这也就能解释为什么当客户端与服务端进程结束后，立即重连会导致端口号绑定失败，因为连接资源还没有释放，处于TIME_WAIT状态。

7.SYN洪水攻击问题

TCP中的三次握手机制是存在缺陷的，攻击方会发送大量伪造源IP的SYN报文给服务器，通过耗尽服务端资源使合法用户无法建立连接。

原理：服务端在接收到客户端发送的SYN报文后，会进入SYN-RCVD状态，将连接信息存入半连接队列，而服务端需要接收到客户端发送ACK报文后才能完成三次握手。攻击者可以发送大量伪造源IP的SYN报文给服务器，自己却不响应服务端发送的SYN+ACK报文，服务器会在半连接队列中维护大量的连接信息，当半连接队列被占满以后，就无法再处理合法用户的连接请求。

五、流量控制

TCP通信时，如果接收方的接收缓冲区满了，发送方继续发送数据时接收方会直接丢弃数据。尽管被丢弃的数据可以通过超时重传机制重发，但是这样做效率低下。所以发送方在发送数据时要做流量控制，根据接收方的接受能力来控制发送速度。

接收方的接受能力是根据接收缓冲区的剩余空间确定的，剩余空间越大，接受数据的能力越强，剩余空间越小，接收数据的能力越弱。当接收方接收到数据时，会在返回的ACK报文的16位窗口大小属性中填上接收缓冲区的剩余空间大小，告知发送方自己的数据接受能力。其实通信双方在进行三次握手建立连接时，就会在自己的ACK报文中带上接收缓冲区的剩余空间大小。

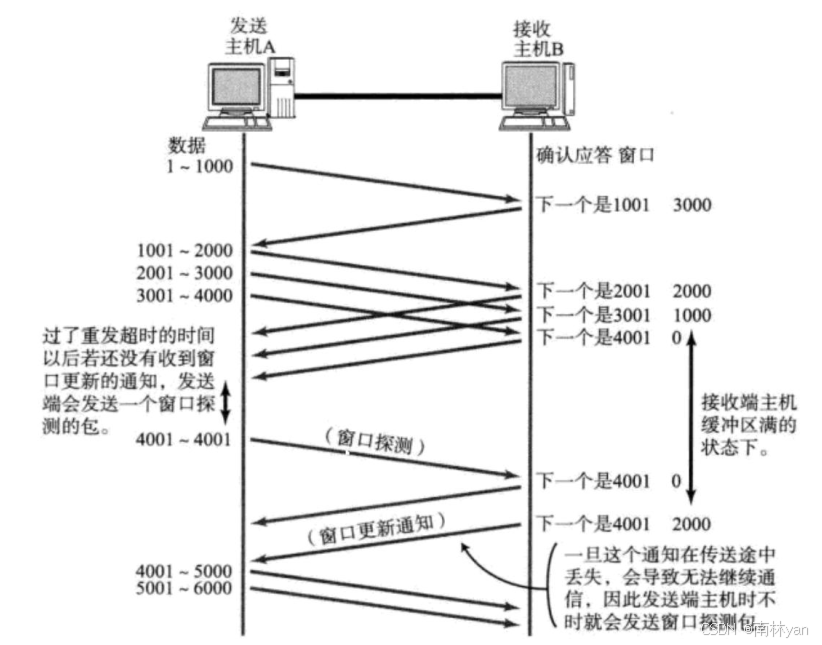

如果接收方的发送缓冲区满了，发送方就会停止发送数据进行等待。等待期间发送方会向接收方发送窗口探测报文（本质是携带1字节数据的报文），接收方收到探测报文后会返回窗口更新通知（本质是一个不带数据的TCP报头，16位窗口大小属性中填写了接收缓冲区剩余空间大小）。

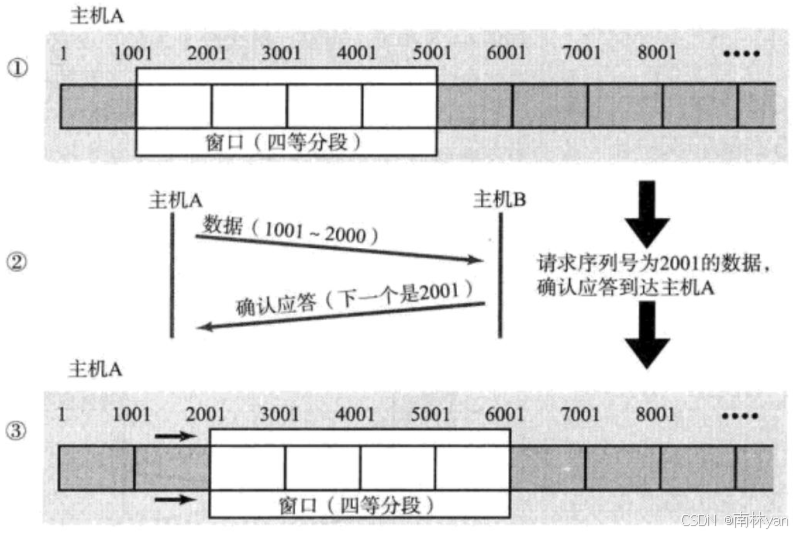

六、滑动窗口

发送方可以并行发送多条数据，然后再等待ACK应答。那么发送方是如何确定一次可以发送多少条数据呢？答案是通过滑动窗口。

滑动窗口是发送缓冲区的一个窗口，本质是通过win_start和win_end指针维护的一段区域。滑动窗口之前的是已经发送并且收到应答的数据；滑动窗口中的是可以直接发送，暂时不需要应答的数据（全部发送完成后再等待应答，实际上就是并行发送多条数据）；滑动窗口之后的数据是还没有发送的数据。

滑动窗口的大小是根据接收方返回的应答报文中的16位窗口大小确定的，win_start=16位确认序号（确认序号之前的数据都已经成功发送并获得应答了），win_end=win_start+win，win即为16位窗口大小。

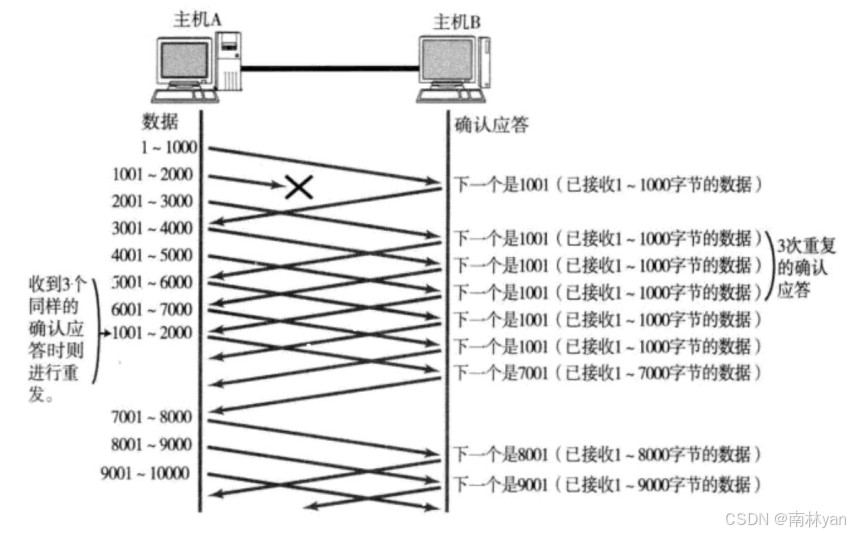

滑动窗口解决丢包问题：快重传

数据包丢失：每个数据包都有自己的序号，对应的ACK报文中也有确认序号。假设发送1~1000，1001~2000，2001~3000，3001~4000，4001~5000，5001~6000，6001~7000共计7个数据包，如果序号为2000的数据包丢失了（即1001~2000的数据），那么就不会有对应的ACK应答，反而其他所有的ACK应答的确认序号都会是1001，表明1001之前的数据已经接收到了。当发送方接收到3个相同确认序号的ACK报文，就会重发对应的数据包，即重发1001~2000的数据包，这一次接收方收到了数据并做出应答，应答报文中的确认序号会算上之前所有已经接收到的数据，确认序号是7001。这就是快重传操作。

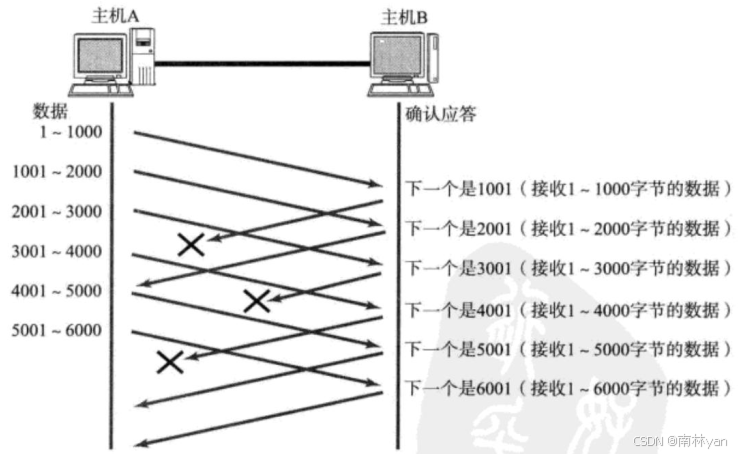

应答报文丢失：如果是数据包的应答报文丢失了，没有关系。接收方会根据收到的应答报文取最大的一个确认序号，确定该确认序号之前的数据已经全部接收到了。所以并行发送大量数据包时，丢失几个应答报文是无关紧要的。

七、拥塞控制

TCP可以通过滑动窗口高效地发送大量数据，但是可能当前网络状态比较拥堵，而发送端不知道。如果在不清楚网络状况的情况下，贸然发送大量数据就可能会导致网络状态更加拥堵。

因此TCP引入了拥塞控制，这里要引入几个概念：

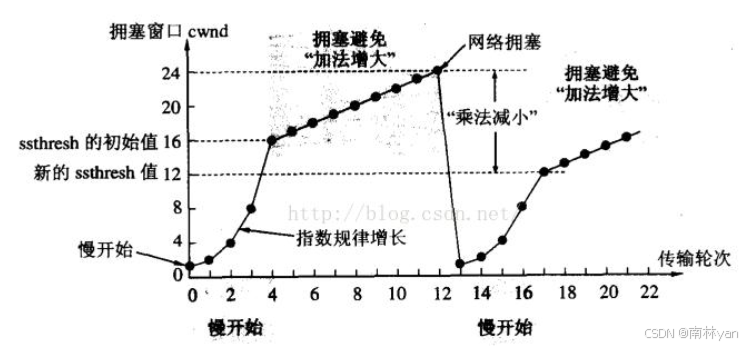

拥塞窗口：拥塞窗口即当发送的数据超过拥塞窗口值就会导致网络拥堵。实际上的滑动窗口大小=min(拥塞窗口，应答窗口)。由于网络状况是浮动的，所以拥塞窗口值也是浮动的，要经过多次探测才能得知具体值。拥塞窗口初始值是1，要经过慢开始和拥塞避免得出拥塞窗口值。
慢开始：拥塞窗口一开始是通过慢开始算法呈指数级增长的，当拥塞窗口值超过阈值时，拥塞窗口通过拥塞避免算法改为线性增长。
阈值：拥塞窗口不能一直呈指数级增长，这样会增长特别快，导致网络过载。
拥塞避免：当拥塞窗口值超过阈值时，执行拥塞避免算法，线性增长。当拥塞窗口到达某个值时，发送的数据会大量丢包（根据快重传和超时重传机制确定），此时就认定该值是拥塞窗口的最大值。拥塞窗口变为1，阈值变为拥塞窗口最大值的一半，重新执行慢开始算法。

规定了一个拥塞窗口（发送的数据超过拥塞窗口值就会导致网络拥堵）。所以实际上的滑动窗口大小=min(拥塞窗口，应答窗口)。由于网络状况是浮动的，所以拥塞窗口值也是浮动的，要经过多次探测才能得知具体值。

慢启动机制就是
