最全生成树笔记分享：MSTP

一、概述

RSTP/STP的不足（1）：流量无法负载分担

• 背景：

▫ SW3 为 接入交换机连接终端网段 ，使用 两条链路 连接 SW1 和 SW2 ，并且所有链路均允许 VLAN2 和 VLAN3 通过。

▫ 将 SW1 设 为 VLAN2 内终端的 网关 ， SW2 设 为 VLAN3 内终端的 网关，并希望 VLAN2 和 VLAN3 内的终端分别 使用不同的 链路到 相应 的网关。

• 问题：

▫ 如果网络中只有一个生成树， 假设 SW3 与 SW2 相连 的 端口为 阻塞端口，则 VLAN2 和 VLAN3 的数据都只能通过一 条链路到 汇聚交换机，不能实现 流量负载分担 。

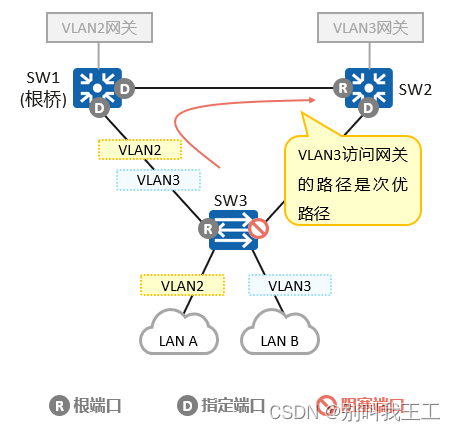

RSTP/STP的不足（2）：二层次优路径

• 背景：

▫ SW3 为 接入交换机连接终端网段 ， SW1 和 SW2 为汇聚 交换机。 将 SW1 设 为 VLAN2 内终端的 网关
