HCIA-----VLAN的配置（华为eNSP）

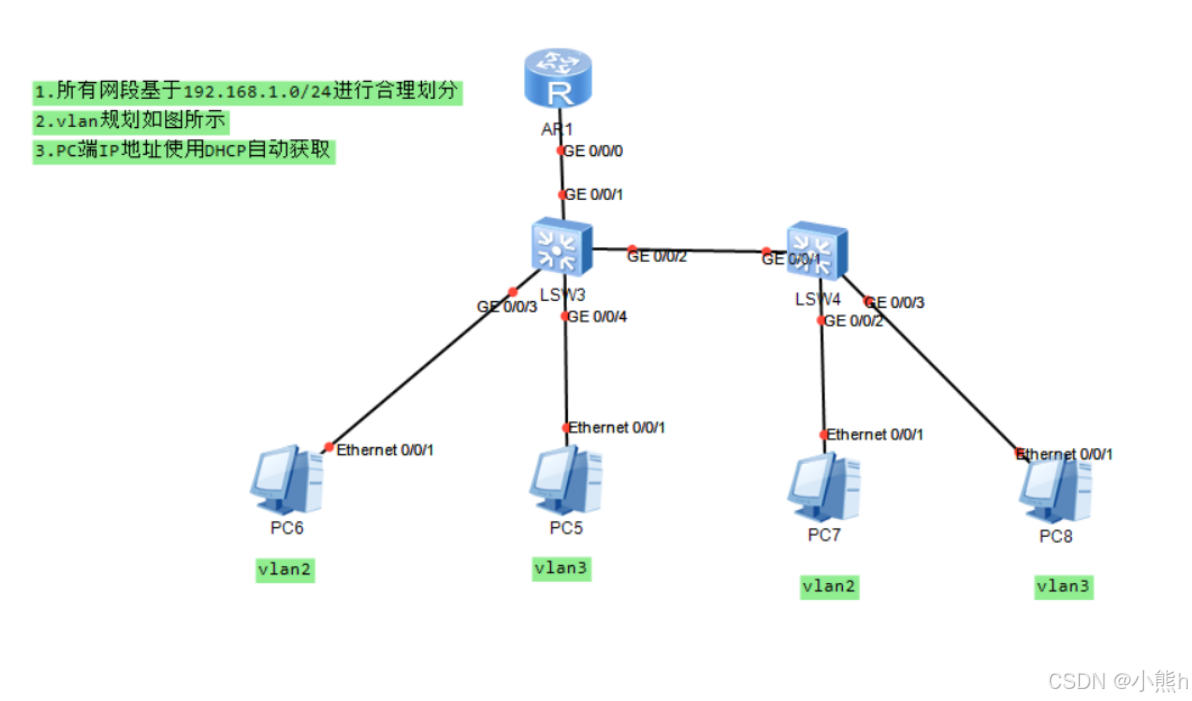

1.所有网段基于192.168.1.0/24进行合理划分

2.vlan规划如图所示

3.PC端IP地址使用DHCP自动获取

第一步：所有网段基于192.168.1.0/24进行合理划分

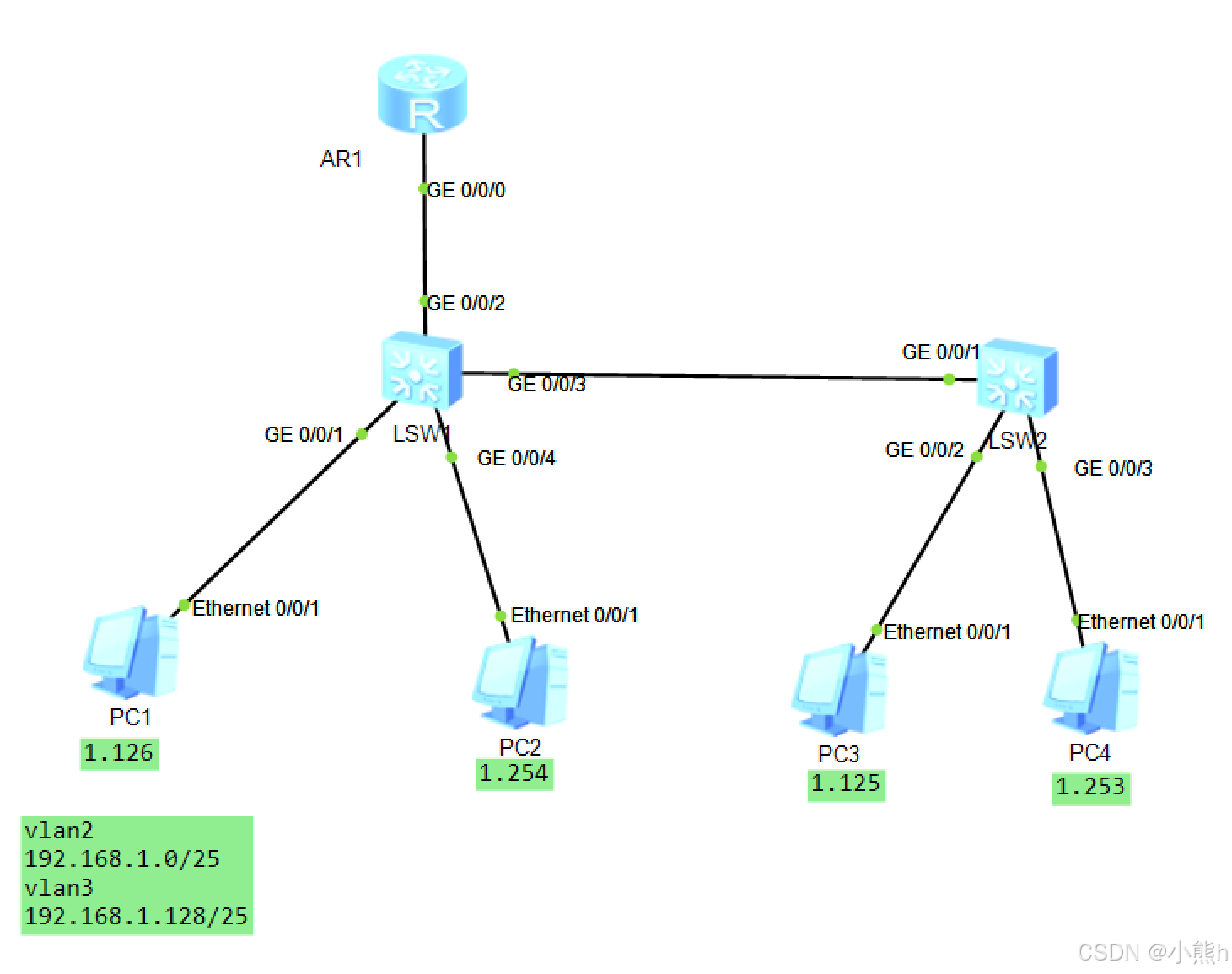

共分为2个网段192.168.1.0/25和192.168.1.128/25，并分别划分为vlan1和vlan2，如下图所示：

第二步：在交换机和路由器里进行VLAN的配置

1.在交换机进行VLAN的配置，以SW1为例：

（1）创建vlan2和vlan3

vlan3同上

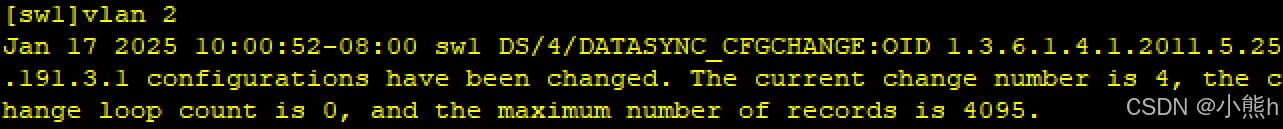

[SW1]vlan 2  创建vlan2

[SW1]vlan batch 4 to 10 批量创建vlan 4 - 10

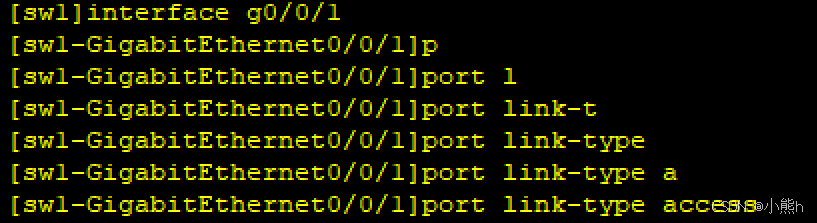

（2）进入接口，并规定为access链路

[SW1-Ethernet0/0/1]port link-type access   将该接口下链路定义为access链路

我们把交换机和PC端之间的链路称之为access链路，access链路中只能通过untagged帧，并且这些帧只能属于一个vlan；我们把交换机和交换机（路由器）之间的链路称之为trunk链路，trunk链路中只能通过tagged帧，且这些帧可以属于多个vlan。

（3）定义该接口下链路属于vlan2

‘[SW1-Ethernet0/0/1]port default vlan 2  定义该接口下链路属于vlan2

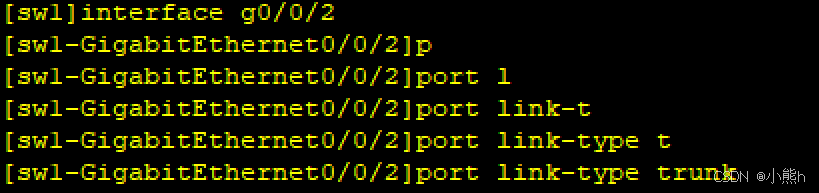

（4）进入连接其他路由器和交换机的接口，定义该接口下链路类型为trunk链路

（5）定义该接口下trunk链路可放通vlan 2 到 3

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3 定义该接口下trunk链路可放通vlan 2 到 3

[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all   定义该接口下链路放通所有vlan

2.在路由器进行VLAN的配置，以R1为例：

（1）创建虚拟接口，并配置ip

（2）定义该接口执行802.1q标准，且存在于vlan 2

[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2  定义该接口执行802.1q标准，且，存在于vlan 2

（3）开启该子接口ARP协议的广播功能

[R1-GigabitEthernet0/0/0.1]arp broadcast enable  开启该子接口ARP协议的广播功能

第三步：PC端IP地址使用DHCP自动获取，以R1为例：

1.打开DHCP

2.创建一个pool池

3.给pool-a配置网段，网关，dns

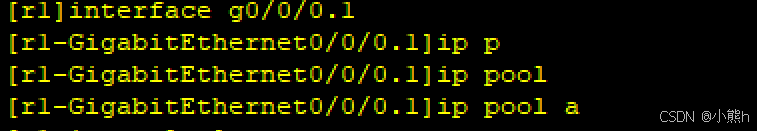

4.进入vlan的虚拟接口开启dhcp自动获取

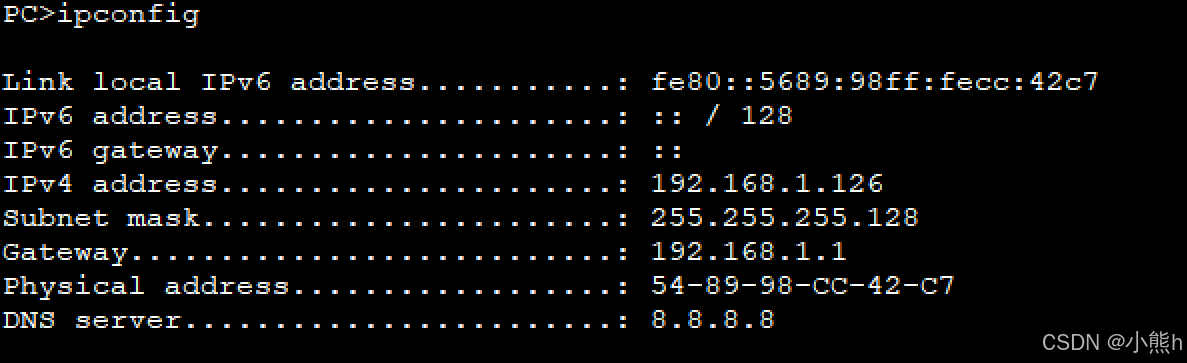

5.在PC1中获取IP地址

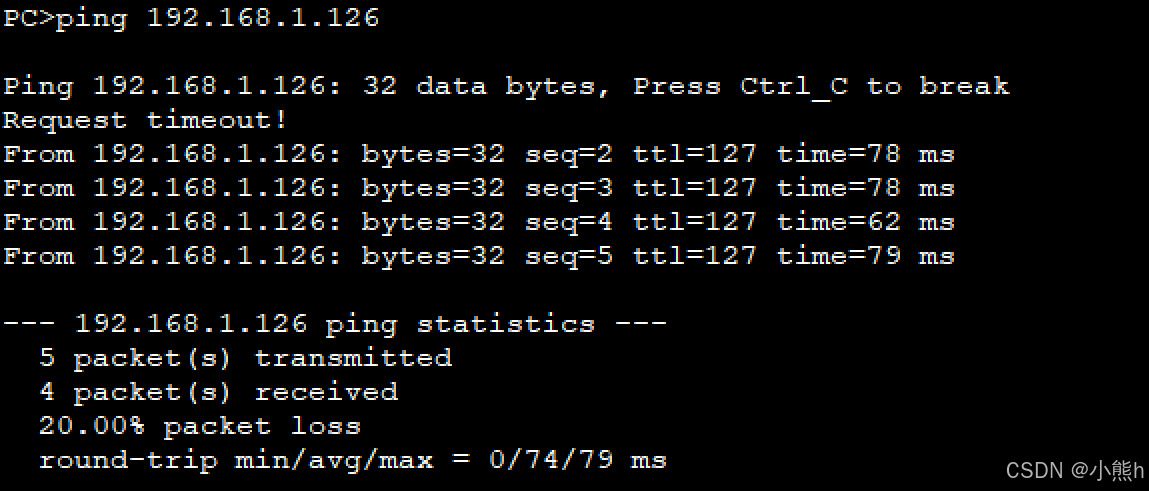

6.PC2 ping PC1
