HCIA基本静态路由配置

用eNSP如何实现以下内容(使用基本静态路由)

1.全网所有网段全部依据192.168.1.0/24进行合理划分
2.PC段使用DHCP协议自动获取I地址
3.实现全网通

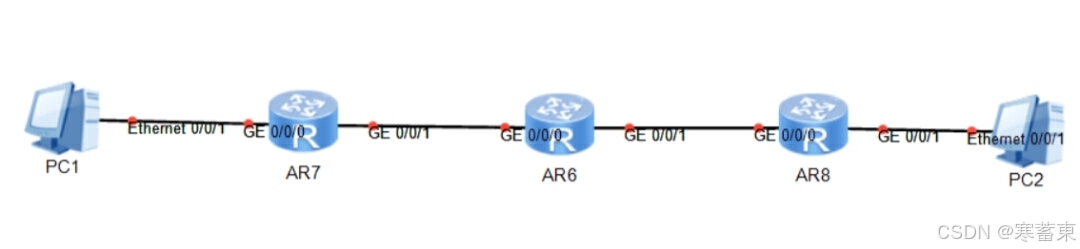

由图可以实验中含有4个广播域

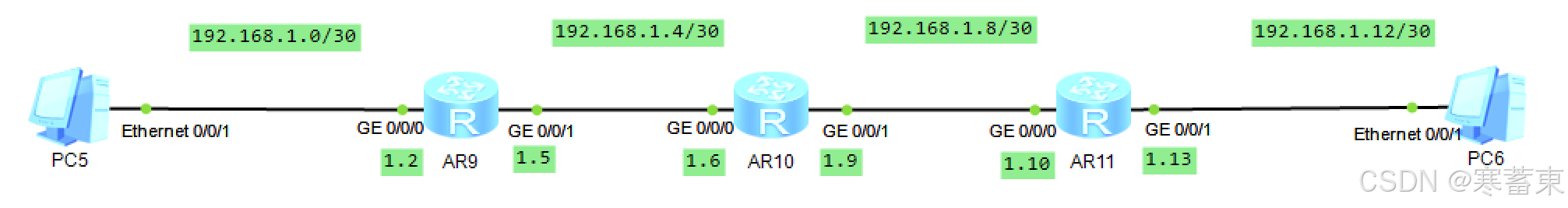

1.依据192.168.1.0/24划分成了4个网段，如下图所示

 2.利用路由器给PC段使用DHCP协议自动获取IP地址

（1)利用DHCP配置

DHCP[Route]dhcp enable 开启DHCP

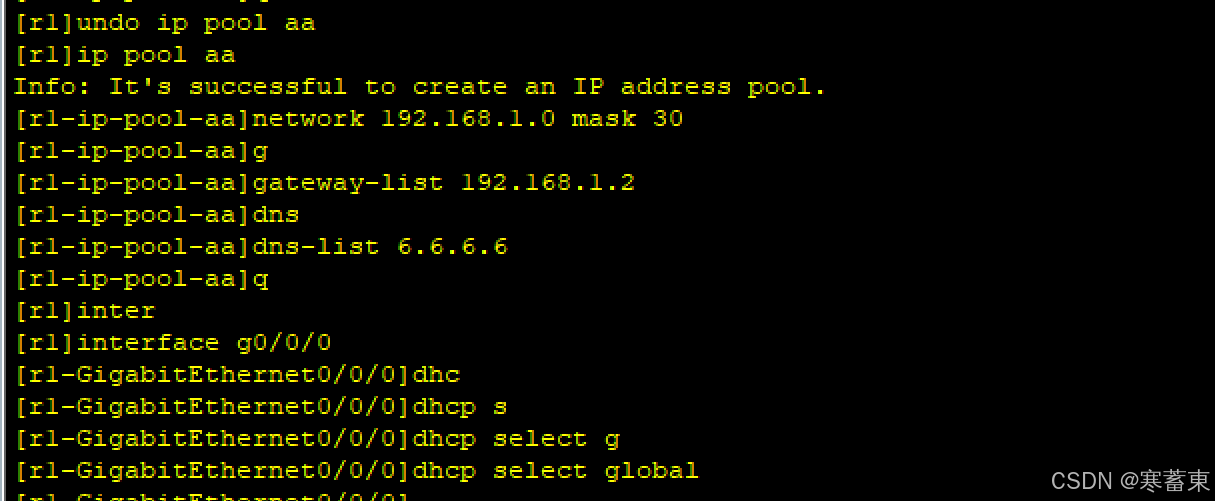

（2)配置DHCP地址池

[Route]ip pool-aa] 创建IP地址池 其命名为aa

[Route-ip-pool-aa]network 192.168.1.0 mask 30 将192.168.1.0/30网段写入该地址池

[Route-ip-pool-aa]gateway-list 192.168.1.2 将网关写入该地址池

[Route-ip-pool-aa]dns-list 6.6.6.6 将dns 6.6.6.6  写入该地址池

（3)调用DHCP

[Route-GigabitEthernet0/0/0]dhcp select global   在该接口出调用DHCP全局服务

用路由器AR1使用DHCP协议自动获取PC1的IP地址

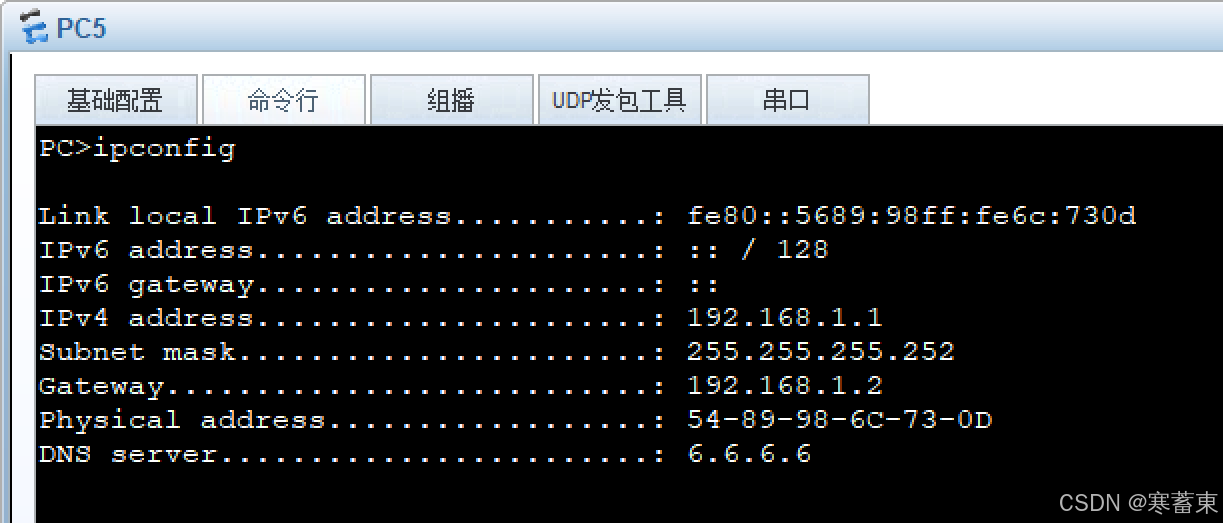

并查寻PC1配置表

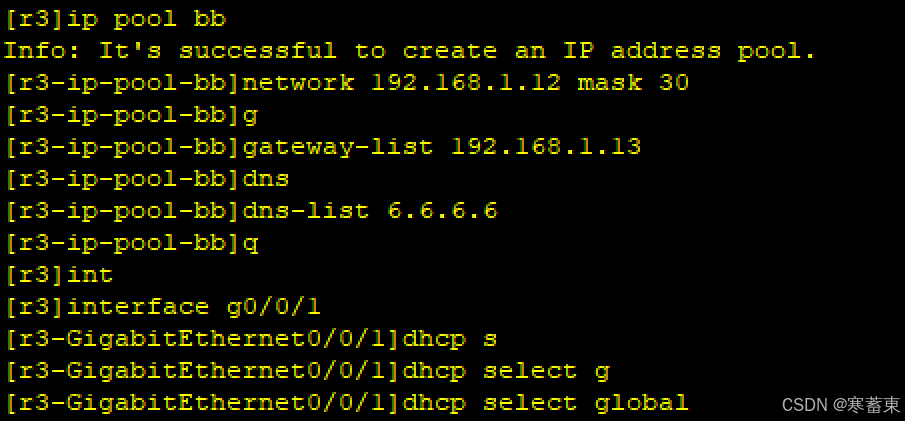

 用路由器AR1使用DHCP协议自动获取PC2的IP地址

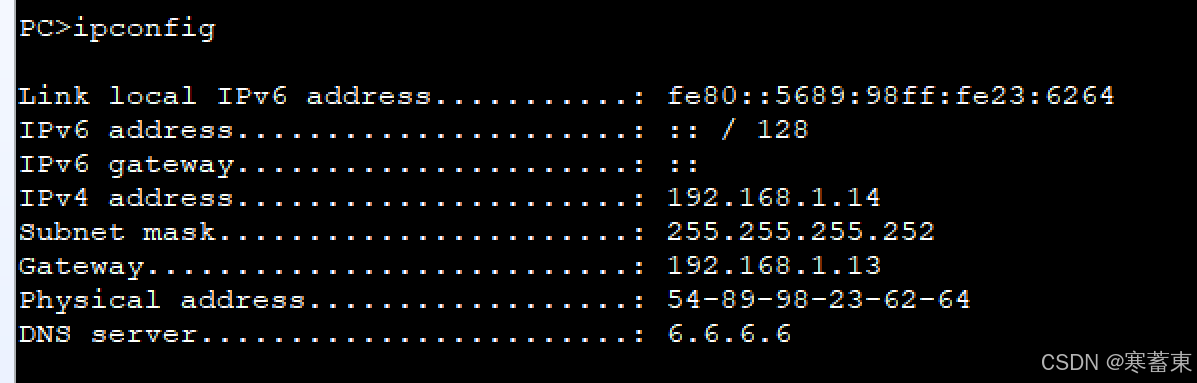

并查寻PC2配置表

3.实现全网互通

利用静态路由配置

[Route]ip route-static 192.168.1.8 30 192.168.1.6 静态路由

目标网段为 192.168.1.8 30 下一跳为192.168.1.6

下一跳要求：

（1)方向

（2)下一跳的节点是否能够找到目标网段

（3)必须在已知范围内

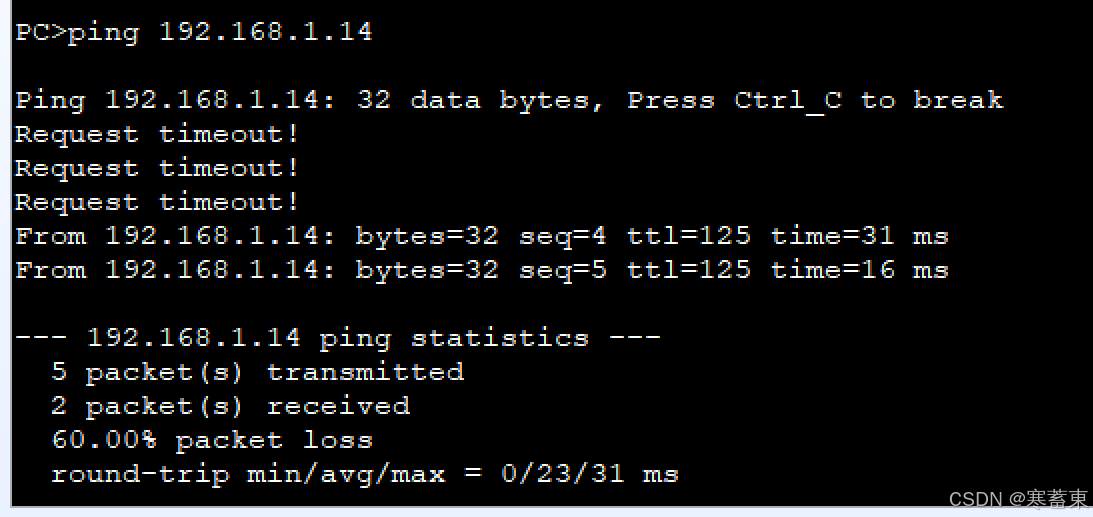

再利用PC1去ping PC2如下图所示
