一、使用HAL库点亮LED流水灯

1.使用stm32CubeMX，配合Keil，点亮LED流水灯

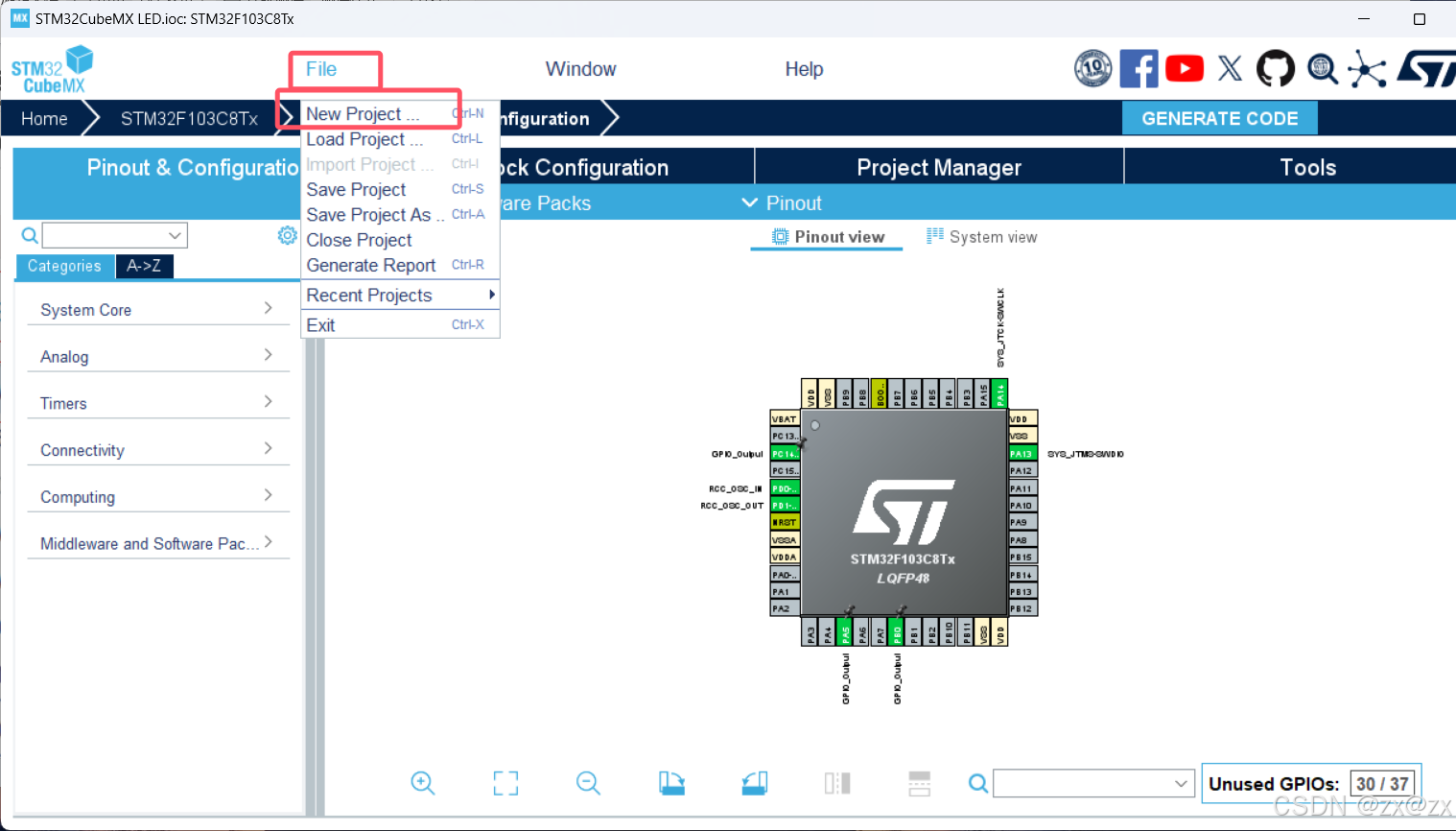

首先安装好stm32CubeMX后，点击File，然后点击New Project创建新的工程。

在这里插入图片描述

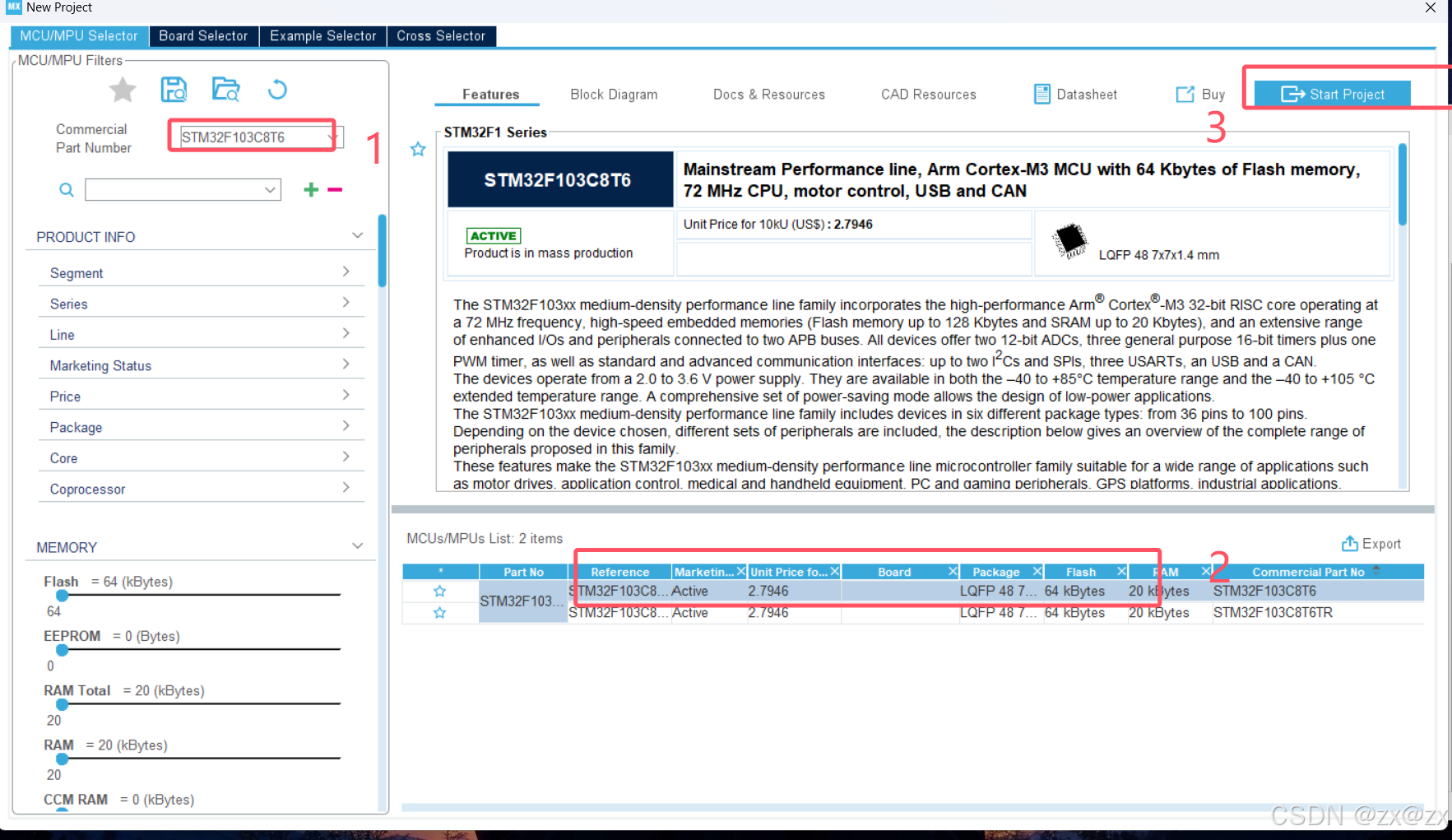

然后在弹出来的界面选择我们实验所用到的芯片STM32F103C8T6，然后点击start project开始工程

在这里插入图片描述

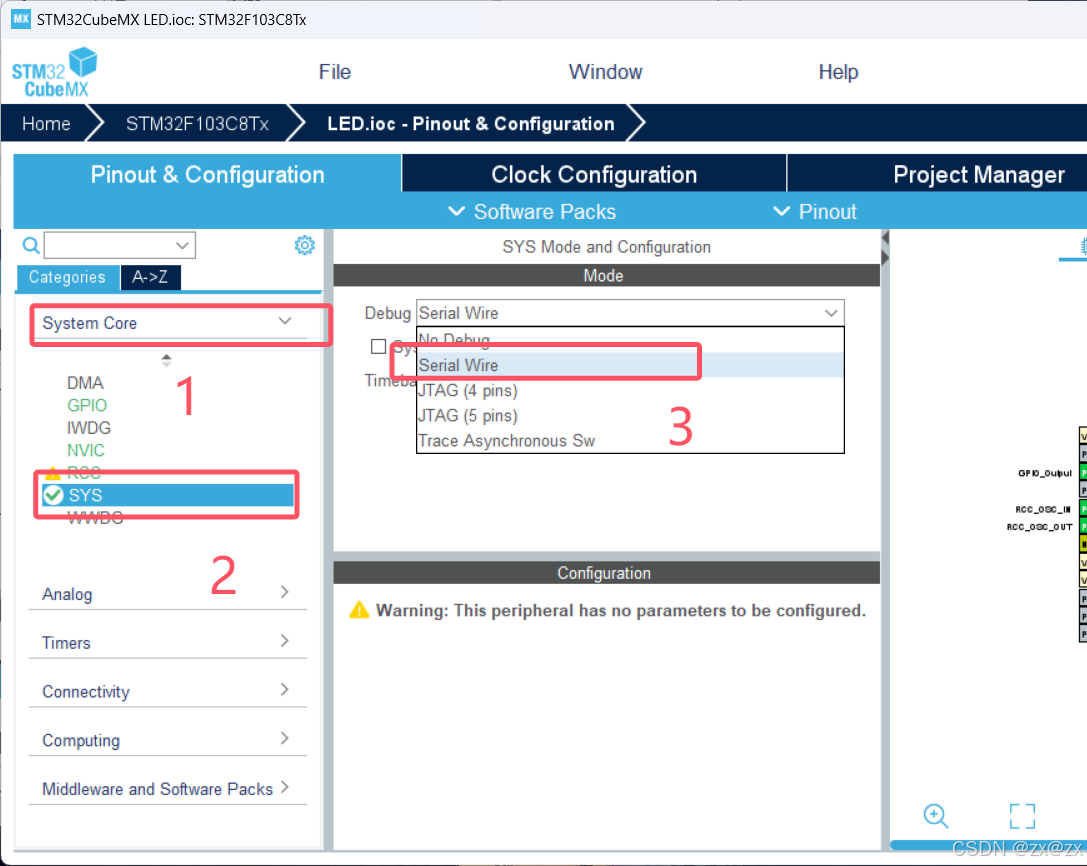

按照下图配置SyS

在这里插入图片描述

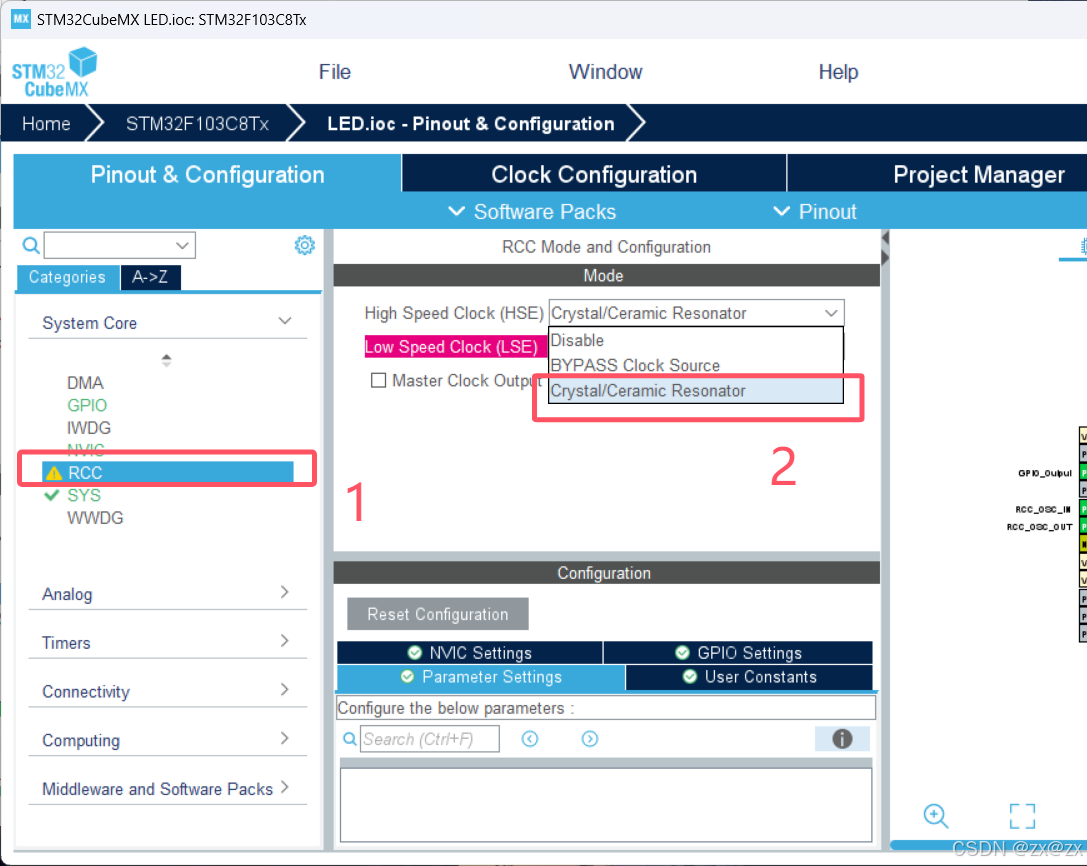

配置RCC，在system core中选择RCC，然后把HSE(外部高速时钟)设置为Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

在这里插入图片描述

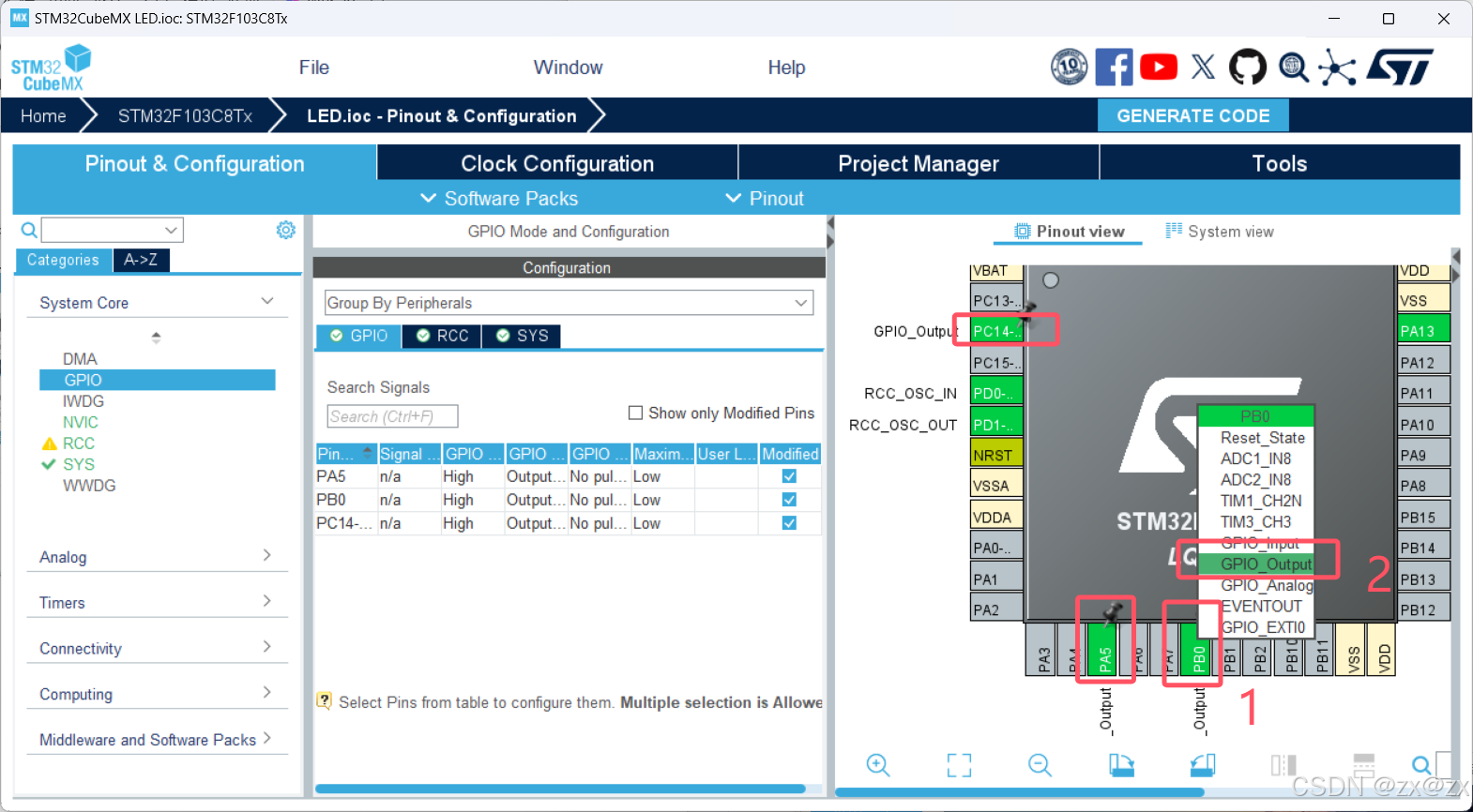

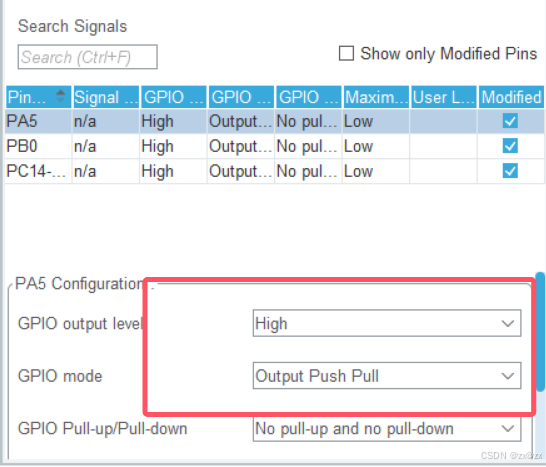

然后开始配置GPIO，我使用的GPIO端口为PA5、PB0、PC14，它们来当作流水灯的输出端口，点击右侧的芯片图标，找到所使用的引脚，并将其设置为GPIO_Output，然后修改Pin脚的电平，将其改为高电平

在这里插入图片描述

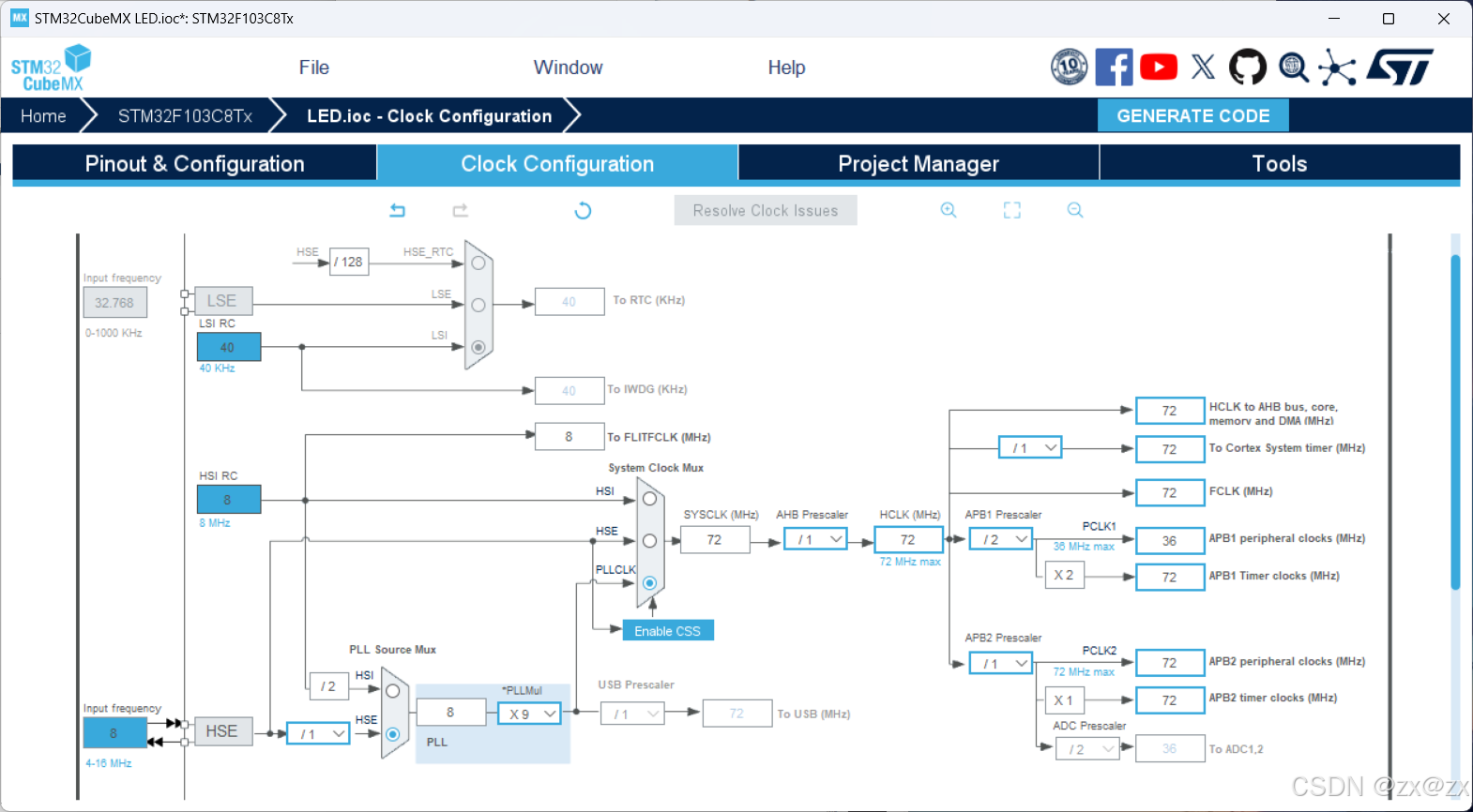

然后设置时钟，点击Clock Configuration，进入系统时钟树的设置，由于STM32的最高时钟为72MHz，所以按照图示设置即可。

在这里插入图片描述

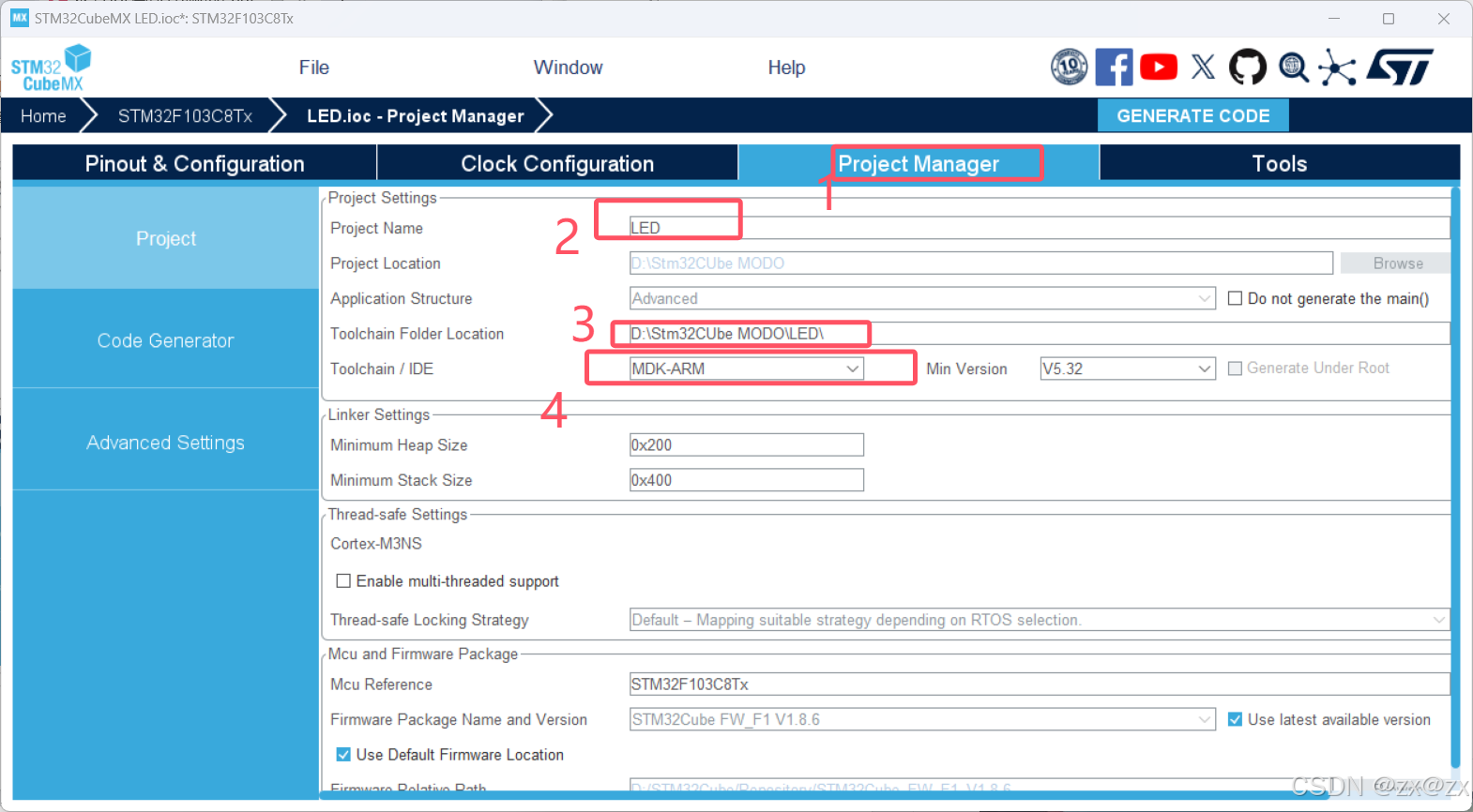

然后设置工程名，文件的路径
在这里插入图片描述

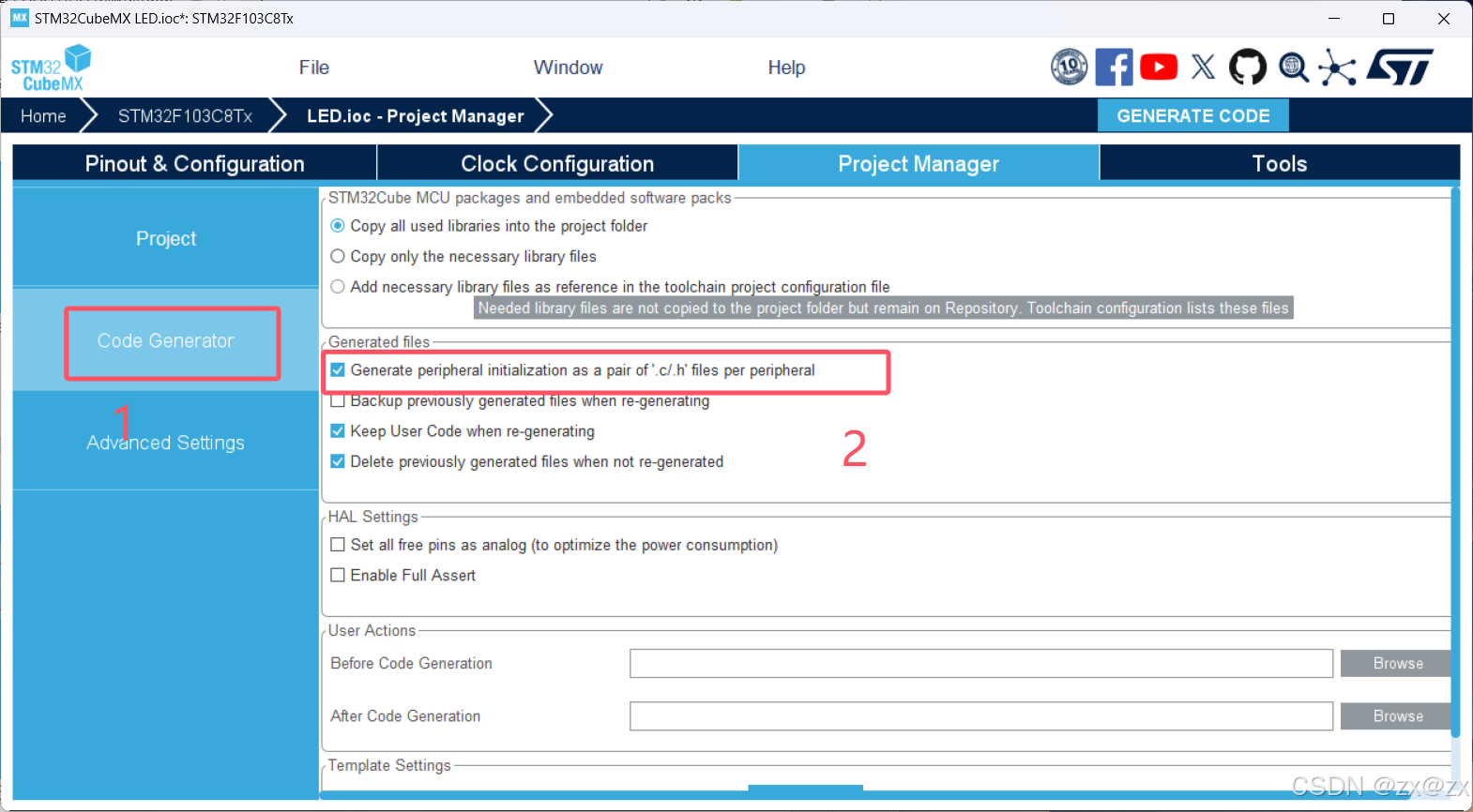

然后点击Code Generator，勾选图中的选项
在这里插入图片描述

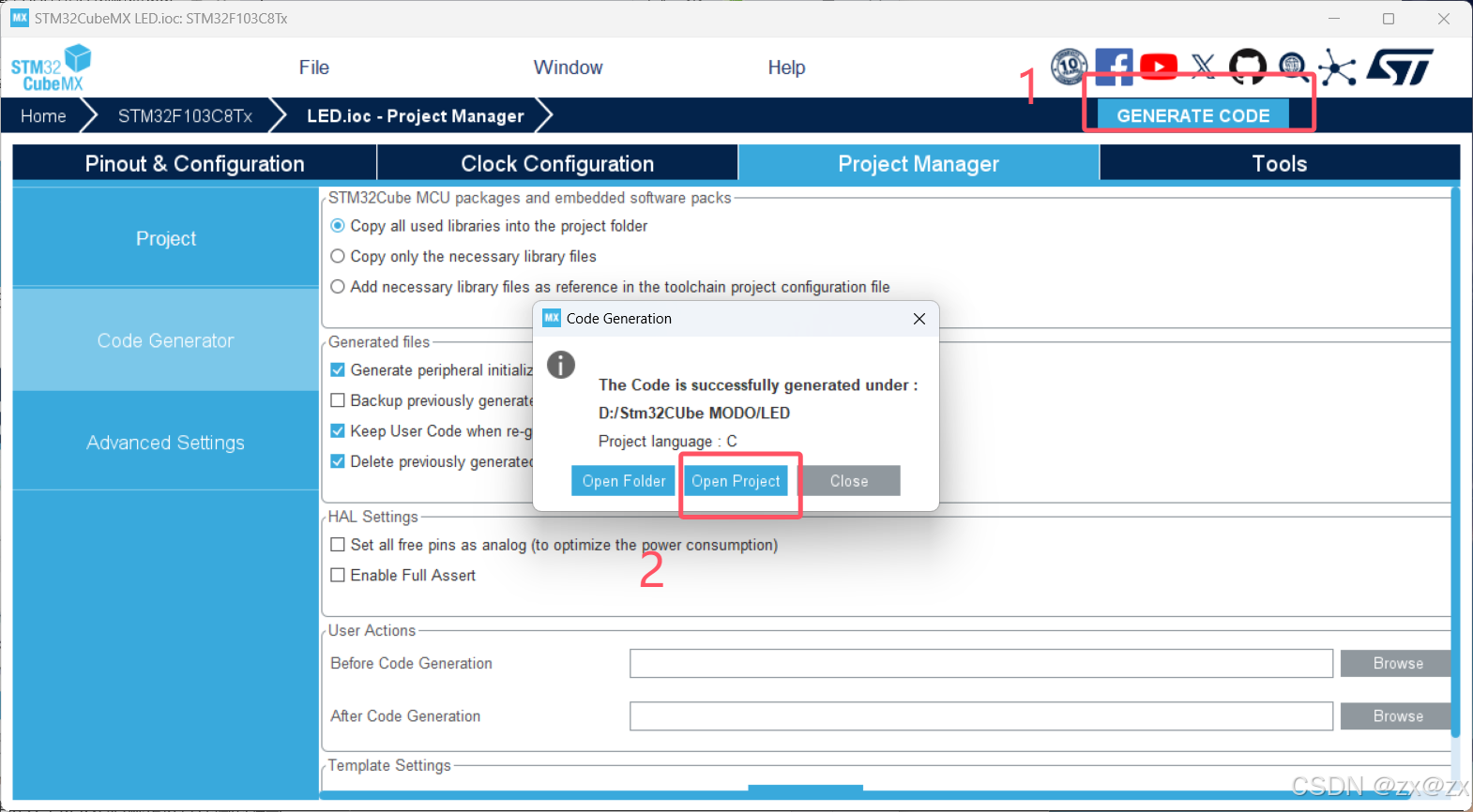

此时的相关配置已经配好，就可以打开工程了
在这里插入图片描述

2.代码编写和编译

在keil中打开main.c文件然后在图中位置编写下面的代码

HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);
HAL_Delay(500);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_
