MQTT协议的了解和代码分析

了解MQTT

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议），是一种基于发布/订阅（publish/subscribe）模式的"轻量级"通讯协议，该协议构建于TCP/IP协议上，由IBM在1999年发布。MQTT最大优点在于，可以以极少的代码和有限的带宽，为连接远程设备提供实时可靠的消息服务。作为一种低开销、低带宽占用的即时通讯协议，使其在物联网、小型设备、移动应用等方面有较广泛的应用。

MQTT是一个基于客户端-服务器的消息发布/订阅传输协议。MQTT协议是轻量、简单、开放和易于实现的，这些特点使它适用范围非常广泛。在很多情况下，包括受限的环境中，如：机器与机器（M2M）通信和物联网（IoT）。其在，通过卫星链路通信传感器、偶尔拨号的医疗设备、智能家居、及一些小型化设备中已广泛使用。

更多可查看以下链接MQTT 入门介绍 | 菜鸟教程

搭建MQTT服务器（Broker）

tar xf mosquitto-1.6.3.tar.gz
cd mosquitto-1.6.3/
make
sudo make install

安装完成后，终端输入mosquitto命令即可运行。端口默认是1883

$ mosquitto
1639476502: mosquitto version 1.6.3 starting
1639476502: Using default config.
1639476502: Opening ipv4 listen socket on port 1883.
1639476502: Opening ipv6 listen socket on port 1883.

客户端库移植

编译安装

unzip paho.mqtt.c-1.3.0.zip
cd paho.mqtt.c-1.3.0/
mkdir install(在源码目录新建一个安装目录)
cmake -DCMAKE_INSTALL_PREFIX=/xxx/paho.mqtt.c-1.3.0/install(xxx代表你自己的路径)
make
make install  //最后错误可以忽略

最后会在安装目录中看到头文件和库文件

cd install/
install$ ls
bin  CONTRIBUTING.md  edl-v10  epl-v10  include  lib  notice.html  README.md  samples

install/samples中是官方示例demo，可修改demo中MQTTClient_subscribe.c（订阅）和MQTTClient_publish.c（发布），编写我们需要的代码。

代码分析

/*******************************************************************************
 * Copyright (c) 2012, 2017 IBM Corp.
 *
 * All rights reserved. This program and the accompanying materials
 * are made available under the terms of the Eclipse Public License v1.0
 * and Eclipse Distribution License v1.0 which accompany this distribution.
 *
 * The Eclipse Public License is available at
 *   http://www.eclipse.org/legal/epl-v10.html
 * and the Eclipse Distribution License is available at
 *   http://www.eclipse.org/org/documents/edl-v10.php.
 *
 * Contributors:
 *    Ian Craggs - initial contribution
 *******************************************************************************/

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "MQTTClient.h"

#define ADDRESS     "tcp://192.168.31.240:1883"
#define CLIENTID    "ExampleClientSub"
#define TOPIC       "MQTT Examples"
#define PAYLOAD     "Hello World!"
#define QOS         1
#define TIMEOUT     10000L

volatile MQTTClient_deliveryToken deliveredtoken;

void delivered(void *context, MQTTClient_deliveryToken dt)
{
    printf("Message with token value %d delivery confirmed\n", dt);
    deliveredtoken = dt;
}

/**
 * @brief
 *
 * @param context
 * @param topicName 收到来自哪个主题的消息
 * @param topicLen 主题的长度
 * @param message 消息体:payload(消息体，字符串)  payloadlen：消息的长度
 * @return int
 */
int msgarrvd(void *context, char *topicName, int topicLen, MQTTClient_message *message)
{
    int i;
    char* payloadptr;

    printf("Message arrived\n");
    printf("     topic: %s\n", topicName);
    printf("   message: ");
#if 0
    payloadptr = message->payload;
    for(i=0; i<message->payloadlen; i++)
    {
        putchar(*payloadptr++);
    }
#endif
    printf("recv msg = %s\n", (char *)message->payload);

    MQTTClient_freeMessage(&message);
    MQTTClient_free(topicName);
    return 1;
}

void connlost(void *context, char *cause)
{
    printf("\nConnection lost\n");
    printf("     cause: %s\n", cause);
}

int main(int argc, char* argv[])
{
    //客户端句柄（描述符）
    MQTTClient client;
    //连接参数
    MQTTClient_connectOptions conn_opts = MQTTClient_connectOptions_initializer;
    int rc;
    int ch;

    //创建客户端，并且指定客户端连接的mqtt服务器地址和客户端ID
    MQTTClient_create(&client, ADDRESS, CLIENTID,
        MQTTCLIENT_PERSISTENCE_NONE, NULL);

    //初始化连接参数
    conn_opts.keepAliveInterval = 20;
    conn_opts.cleansession = 1;

    //设置回调接口，只需要关注msgarrvd：消息到达后，会自动调用这个接口
    MQTTClient_setCallbacks(client, NULL, connlost, msgarrvd, delivered);

    //连接到broker
    if ((rc = MQTTClient_connect(client, &conn_opts)) != MQTTCLIENT_SUCCESS)
    {
        printf("Failed to connect, return code %d\n", rc);
        exit(EXIT_FAILURE);
    }

    printf("Subscribing to topic %s\nfor client %s using QoS%d\n\n"
           "Press Q<Enter> to quit\n\n", TOPIC, CLIENTID, QOS);

    //订阅某个主题，指定订阅主题的名字，可以指定qos服务质量
    MQTTClient_subscribe(client, TOPIC, QOS);

    //死循环，直到收到了一个q就退出
    do
    {
        ch = getchar();
    } while(ch!='Q' && ch != 'q');

    MQTTClient_unsubscribe(client, TOPIC);
    MQTTClient_disconnect(client, 10000);
    MQTTClient_destroy(&client);
    return rc;
}

编码测试

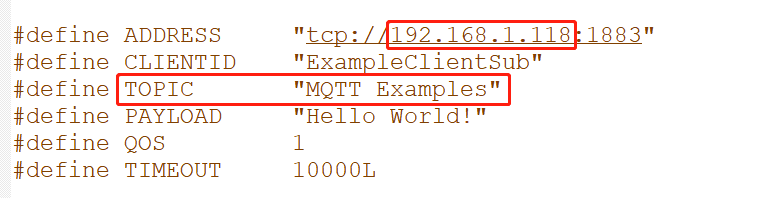

以MQTTClient_subscribe.c为例，修改代码中IP地址和主题即可完成最简单的通信。

使用如下命令编译代码，头文件和库文件路径根据自己实际情况指定。

gcc MQTTClient_subscribe.c -I ../include/ -l paho-mqtt3c -L ../lib

首次执行会出现错误，因为运行时所需要的库找不到，Linux运行时默认查找目录为/lib或者/usr/lib

$ ./a.out
./a.out: error while loading shared libraries: libpaho-mqtt3c.so.1: cannot open shared object file: No such file or directory

所以，我们需要把编译出来的库拷贝到上面两个路径中任意一个。拷贝命令中需要增加-d选项，保持库的软链接属性。

install/lib$ sudo cp libpaho-mqtt3* /usr/lib -d

拷贝完成后再执行就可以了
