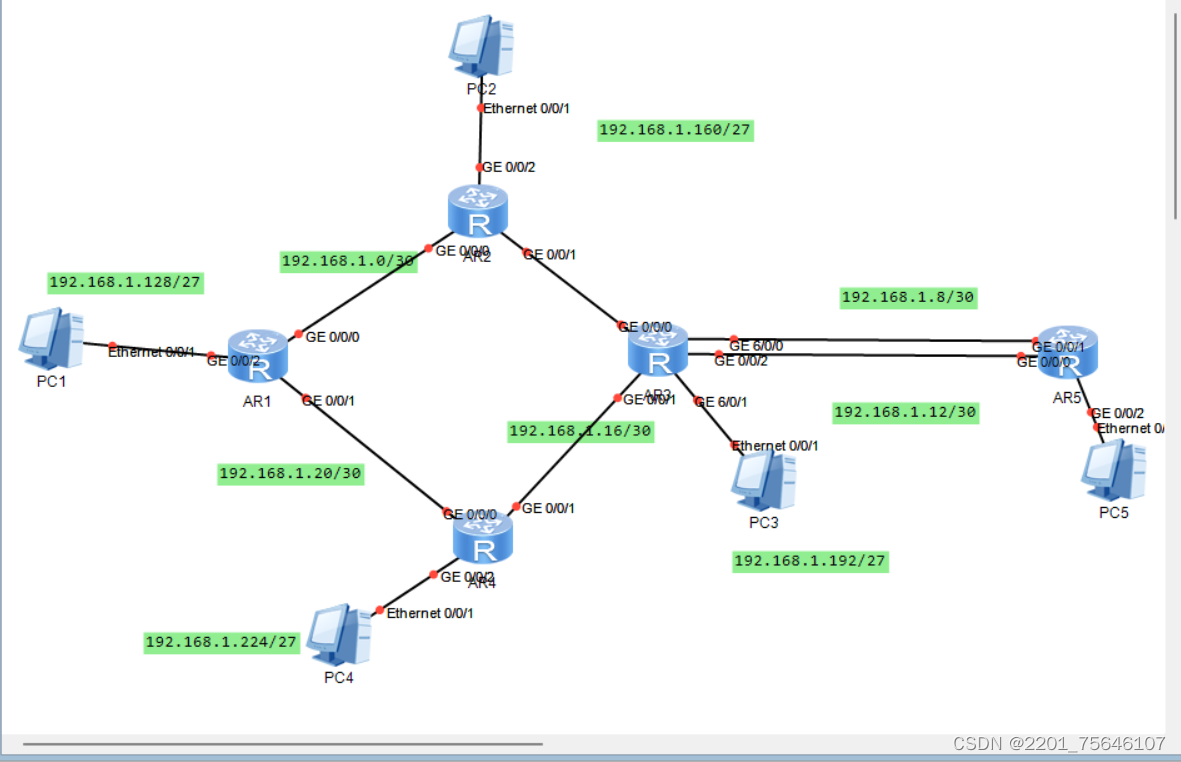

基于192.168.1.0/24 子网划分

思路：

R1-R4 需要4个网段 ---每个网段再划分2个网段

骨干链路    1个网段---划分6个网段

子网划分的极限  /30  ---每个网段只有两个可用的IP地址

汇总

第一步，先划分5个网段

192.168.1.0/24 划分5个网段 借3位

骨干链路192.168.1.0/27

192.168.1.0/30

192.168.1.4/30

192.168.1.8/30

192.168.1.12/30

192.168.1.16/30

192.168.1.20/30

192.168.1.24/30

192.168.1.28/30--不用

R1 环回192.168.1.32/27

192.168.1.32/28

192.168.1.48/28

R2 环回192.168.1.64/27

192.168.1.64/28

192.168.1.80/28

R3 环回192.168.1.96/27

192.168.1.96/28

1922.168.1.112/28

R4 环回192.168.1.128/27
192.168.1.128/28

192.168.1.144/28

192.168.1.160/27

192.168.1.192/27

192.168.1.224/27 --不用

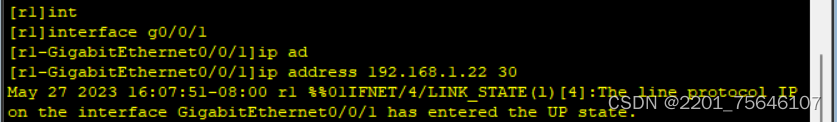

先配IP地址

r1

r2 、r3、r4、r5同上

配完之后ping地址



后面4个同上

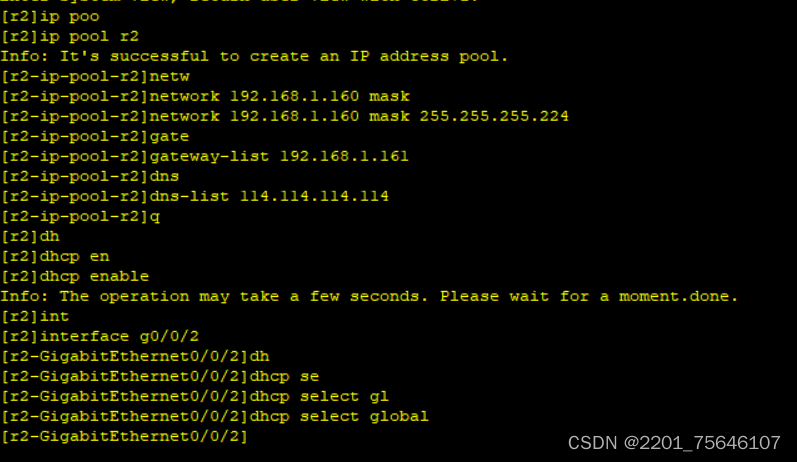

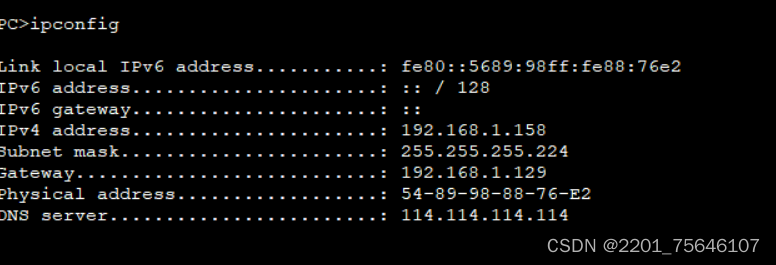

 之后再配DHCP

其他四个同上

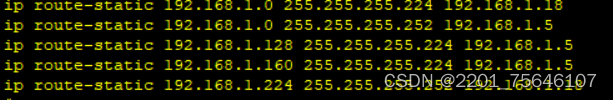

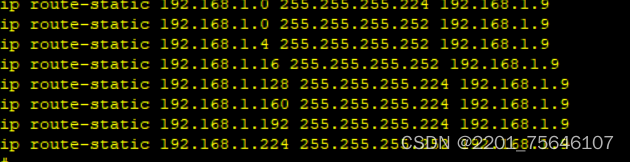

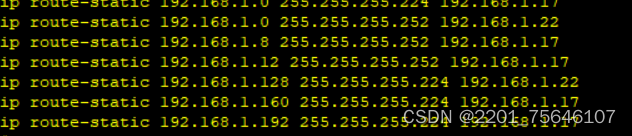

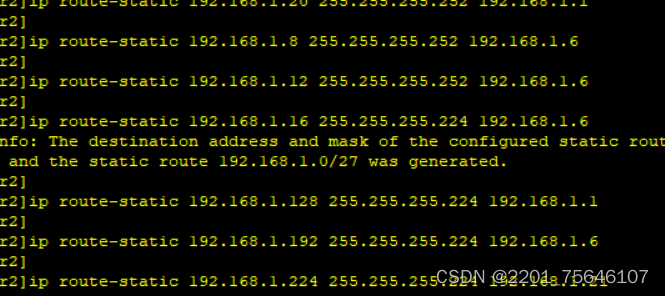

配路由地址

r1

r2

 r3

r4

 r5

完成
