基于卷积神经网络的垃圾分类研究

摘要

随着深度学习技术的发展，图像分类在多个领域得到了广泛的应用。本文提出了一种基于卷积神经网络（CNN）的垃圾图像分类方法，用于自动识别和分类厨余垃圾、可回收物、其他垃圾和有害垃圾。通过使用TensorFlow框架和Keras库，我们构建了一个包含多个卷积层和全连接层的深度学习模型，并在预处理后的图像数据集上进行了训练和验证。实验结果表明，该模型在验证集上达到了较高的准确率，证明了其在垃圾图像分类任务中的有效性。

关键词：卷积神经网络（CNN）、自动识别、TensorFlow、Keras、深度学习模型、预处理。

(Abstract)

With the development of deep learning technology, image classification has been widely applied in various fields. This paper proposes a garbage image classification method based on Convolutional Neural Networks (CNN) for the automatic identification and classification of kitchen waste, recyclable materials, other waste, and hazardous waste. By utilizing the TensorFlow framework and Keras library, we constructed a deep learning model consisting of multiple convolutional layers and fully connected layers, and trained and validated it on a preprocessed image dataset. Experimental results indicate that the model achieved a high accuracy on the validation set, demonstrating its effectiveness in the task of garbage image classification.

Key phrases: Convolutional Neural Network (CNN), Automatic Recognition, TensorFlow, Keras, Deep Learning Model, Preprocessing.

第一章 绪论

1.1 研究背景

随着全球环境问题的日益严峻，垃圾分类成为了减少环境污染、提高资源利用率的重要手段。传统的垃圾分类依赖于人工操作，效率低下且易出错。自动化的垃圾分类系统可以显著提高垃圾处理的效率和准确性，减少环境污染，促进资源的回收利用。深度学习技术，尤其是卷积神经网络（CNN），在图像识别领域取得了显著的成果，为自动垃圾分类提供了可能。

因此，研究自动化的垃圾分类方法具有重要的现实意义。

1.2 研究意义

本研究旨在利用深度学习技术，特别是卷积神经网络（CNN），实现垃圾图像的自动分类。这不仅能够提高垃圾分类的效率和准确性，还能为环保事业贡献技术力量。

第二章 研究目标

2.1 垃圾处理的现状与挑战

现状：

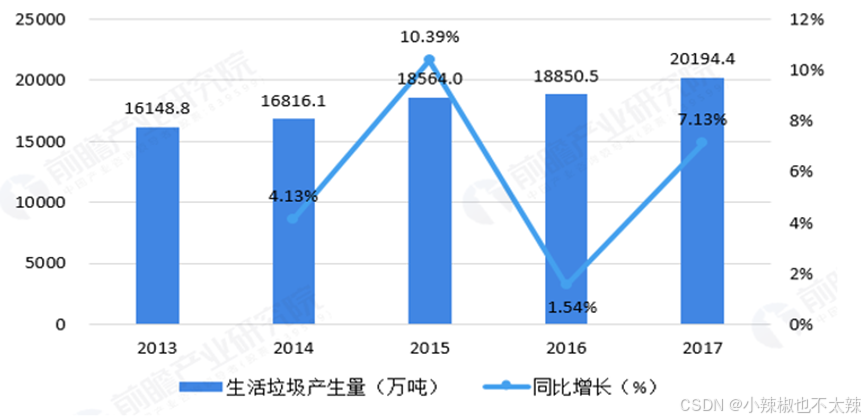

垃圾产生量增长：我国城市生活垃圾产出量以每年8%至9%的速度增长，2023年全国城市生活垃圾产生量已达到约4亿吨，同比增长约5%。这表明垃圾处理需求持续增加。

无害化处理率提升：全国城市生活垃圾无害化处理率已达到98%，比上年增加1个百分点，2022年中国城市生活垃圾的无害化处理率已经达到了99.9%。

垃圾分类覆盖率提高：住建部数据显示，截至2022年底，我国297个地级及以上城市居民小区垃圾分类平均覆盖率达到82.5%。

处理能力增强：生活垃圾日处理能力达到53万吨，焚烧处理能力占比77.6%，城市生活垃圾资源化利用水平实现较大提升。

技术发展：中国垃圾处理产业已经形成了以焚烧发电、填埋、堆肥等多种方式并存的格局。焚烧发电技术因其高效、环保等特点受到广泛关注，全国已有数百座垃圾焚烧发电厂，年处理垃圾量超过3亿吨，占比超过40%。

挑战：
垃圾产生量持续增加：随着城市人口的增加，垃圾产生量呈现指数级增长，这对垃圾处理设施提出了更高的要求。

空间有限：城市的土地资源有限，垃圾处理设施的建设面临困难。垃圾填埋场和垃圾焚烧厂的建设需要大量的土地，而在城市中寻找这样的用地难度较大。

环境污染：传统的垃圾处理方式，如填埋和焚烧，会对空气、土壤和水资源造成严重污染。

资源浪费：垃圾中含有大量可以回收利用的资源，但由于分拣和处理技术不够先进，很多有价值的材料被浪费掉。

政策风险：垃圾分类项目的实施需要政府制定相关政策并加强执法力度。政策的制定和执行过程中存在一定的不确定性。

社会认知风险：垃圾分类是一项新兴的概念，在推行过程中往往需要对社会进行宣传和教育。然而，社会层面的认知和接受程度存在差异，部分民众可能对垃圾分类项目产生抵触情绪或进行无效分类，从而影响整个项目的效果。

基础设施挑战：垃圾分类项目需要建立完善的垃圾分类处置设施，包括分类垃圾桶、分类垃圾站以及垃圾分类处理中心等。然而，目前许多地区的垃圾处理设施并不完善，需要进行改建或新建，这对项目的实施提出了较高要求，也增加了项目的时间和成本压力。

2.2 自动化垃圾分类的研究进展

技术合作与创新：
ABB与华为合作研发的AI垃圾分类工作站，通过机械臂和人工智能技术，实现了垃圾的自动识别和分拣，准确率高达98%。

智能废物管理系统：

集成了物联网、大数据、人工智能和自动化机器人等技术，实现了垃圾从分类、收集到处理的全过程自动化。

深度学习在垃圾分类中的应用：

基于深度学习的生活垃圾检测与分类系统，通过YOLOv8模型，展现了模型性能的整体评价和训练进展，性能稳定提升。

智能化分类技术的应用：智能垃圾分类箱的出现，使社区居民垃圾分类积极性有了明显提高，具有触屏操作、自动称重、分类投放等功能。

2.3 本研究的目标

提高垃圾分类效率：研究目标是开发高效的自动化垃圾分类技术，以减少人工分类的工作量，提高垃圾分类的速度和准确性。

降低成本与资源浪费：通过自动化技术减少人力成本，同时减少因分类不准确导致的资源浪费。

提升环境可持续性：通过精确的垃圾分类，提高回收率，减少填埋和焚烧垃圾的环境负担，促进循环经济的发展。

促进技术创新：推动人工智能、机器学习、物联网等技术在垃圾分类领域的应用，促进相关技术的发展和创新。

应对全球挑战：为全球垃圾处理问题提供解决方案，特别是在城市化快速发展和垃圾产生量持续增加的背景下。

经济效益：通过提高垃圾处理效率和回收率，创造经济效益，如减少垃圾处理成本、增加可回收材料的市场价值。

第三章 神经网络结构

import tensorflow as tf
from tensorflow.keras.preprocessing.image import ImageDataGenerator
from tensorflow.keras.models import Model, Sequential
from tensorflow.keras.layers import Dense, Flatten, Dropout, Conv2D, MaxPooling2D
from tensorflow.keras.applications import VGG16
from tensorflow.keras.optimizers import Adam
from tensorflow.keras.callbacks import EarlyStopping, ModelCheckpoint
from tensorflow.keras.preprocessing import image
import numpy as np
import os
import matplotlib.pyplot as plt
import pathlib
from PIL import Image, ImageFile
import json
import requests
import io
import math
from pprint import pprint
import glob
from collections import Counter
from datetime import datetime
import shutil
import cv2

3.1 CNN模型概述

3.1.1卷积层（convolutional layer）

3.1.1.1 卷积核

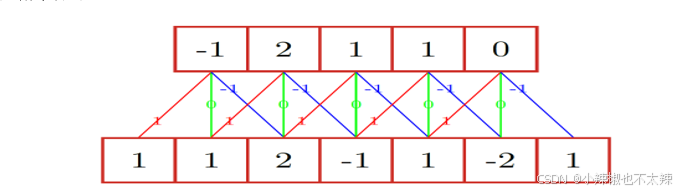

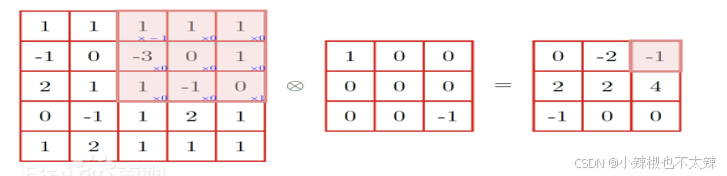

卷积层的功能是对输入数据进行特征提取，其内部包含多个卷积核，组成卷积核的每个元素都对应一个权重系数和一个偏差量（bias vector），类似于一个前馈神经网络的神经元（neuron）。卷积层内每个神经元都与前一层中位置接近的区域的多个神经元相连，区域的大小取决于卷积核的大小，在文献中被称为“感受野（receptive field）”，其含义可类比视觉皮层细胞的感受野 。卷积核在工作时，会有规律地扫过输入特征，在感受野内对输入特征做矩阵元素乘法求和并叠加偏差量 ：

式中的求和部分等价于求解一次交叉相关（cross-correlation）。 为偏差量， 和 表示第 层的卷积输入和输出，也被称为特征图（feature map）， 为 的尺寸，

这里假设特征图长宽相同。 对应特征图的像素， 为特征图的通道数， 、 和 是卷积层参数，对应卷积核大小、卷积步长（stride）和填充（padding）层数 。上式以二维卷积核作为例子，一维或三维卷积核的工作方式与之类似。理论上卷积核也可以先翻转180度，再求解交叉相关，其结果等价于满足交换律的线性卷积（linear convolution），但这样做在增加求解步骤的同时并不能为求解参数取得便利，因此线性卷积核使用交叉相关代替了卷积 。

特殊地，当卷积核是大小 ，步长 且不包含填充的单位卷积核时，卷积层内的交叉相关计算等价于矩阵乘法，并由此在卷积层间构建了全连接网络：

由单位卷积核组成的卷积层也被称为网中网（Network-In-Network, NIN）或多层感知器卷积层（multilayer perceptron convolution layer, mlpconv）。单位卷积核可以在保持特征图尺寸的同时减少图的通道数从而降低卷积层的计算量。完全由单位卷积核构建的卷积神经网络是一个包含参数共享的多层感知器（Muti-Layer Perceptron, MLP）。

在线性卷积的基础上，一些卷积神经网络使用了更为复杂的卷积，包括平铺卷积（tiled convolution）、反卷积（deconvolution）和扩张卷积（dilated convolution）。平铺卷积的卷积核只扫过特征图的一部份，剩余部分由同层的其它卷积核处理，因此卷积层间的参数仅被部分共享，有利于神经网络捕捉输入图像的旋转不变（shift-invariant）特征。反卷积或转置卷积（transposed convolution）将单个的输入激励与多个输出激励相连接，对输入图像进行放大。由反卷积和向上池化层（up-pooling layer）构成的卷积神经网络在图像语义分割（semantic segmentation）领域有应用，也被用于构建卷积自编码器（Convolutional AutoEncoder, CAE）。扩张卷积在线性卷积的基础上引入扩张率以提高卷积核的感受野，从而获得特征图的更多信息，在面向序列数据使用时有利于捕捉学习目标的长距离依赖（long-range dependency）。使用扩张卷积的卷积神经网络主要被用于自然语言处理（Natrual Language Processing, NLP）领域，例如机器翻译、语音识别等。
