PCB电路原理图、测试及透析机PCB电路板报警调试

PCB介绍

印刷电路板（PCB），也称为印刷接线板（PWB），是一种用于在电路中相互连接或“接线”组件的介质。它采取导电和绝缘层的层压夹层结构的形式：每个导电层的设计都具有痕迹、平面和其他特征的图案（类似于平坦表面上的电线），蚀刻从一层或多层铜层到非导电基底的片层上或之间。电气组件可以固定在外层的导电垫上，其形状旨在接受组件的端子，通常通过焊接，以电连接和机械方式将它们固定在外层上。另一个制造工艺增加了通孔，电镀通孔，允许各层之间相互连接。

Now，我将从PCB转换成电路图、PCB测试以及PCB透析机报警维修调试来讲解

---

PCB电路图原理图

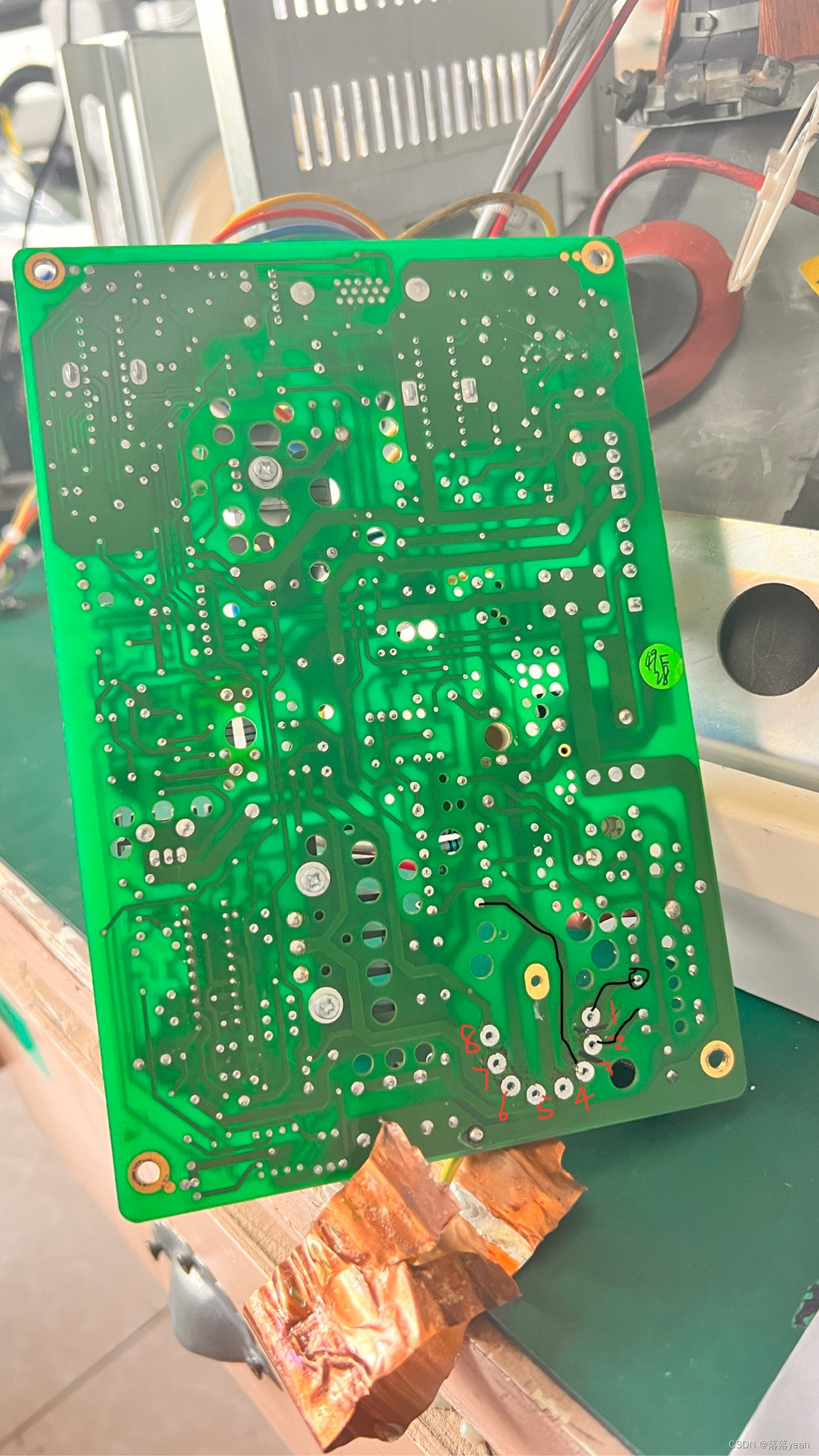

PCB的右下角有一个弧线状半圆型的通孔，总共8个通孔。仔细观察，每一个通孔都通过线路连接一个小的通孔分支。我们顺着线路找到每一个相对应的小分支的通孔点，然后反转到PCB电路板背面，查看锁对应的电子组件是什么。

 以通孔1，为例。翻转到PCB背面所对应的是4R 18这个蓝色的电阻，它与上面两个二极管串联（电流走向可以
