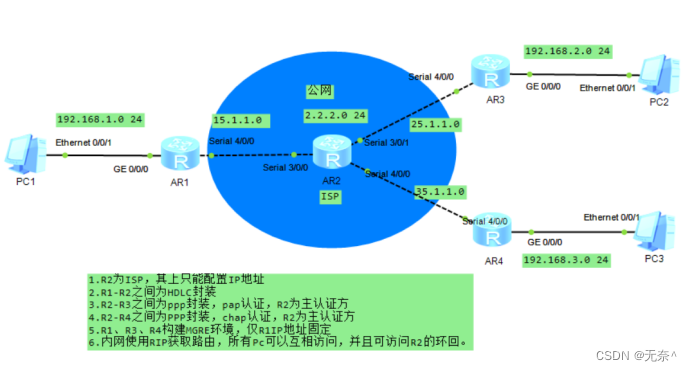

第一步:设备的IP规划
PC设备 | IP地址 | 网关 |
---|---|---|
PC1 | 192.168.1.2/24 | 192.168.1.1/24 |
PC2 | 192.168.2.2/24 | 192.168.2.1/24 |
PC3 | 192.168.3.2/24 | 192.168.3.1/24 |
路由设备 | 接口 | 地址 |
---|---|---|
R1 | s4/0/0 | 15.1.1.1/24 |
R3 | s4/0/0 | 25.1.1.1/24 |
R4 | s4/0/0 | 35.1.1.1/24 |
R2 | s3/0/0 | 15.1.1.2/24 |
s3/0/1 | 25.1.1.2/24 | |
s4/0/0 | 35.1.1.2/24 | |
LoopBack0 | 2.2.2.1/24 |

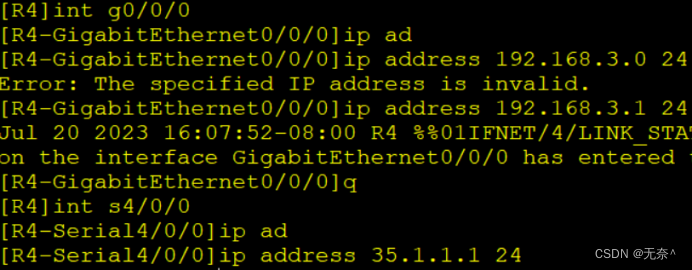

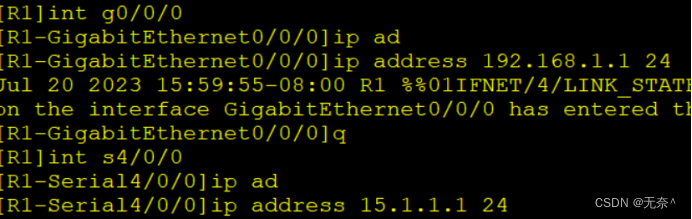

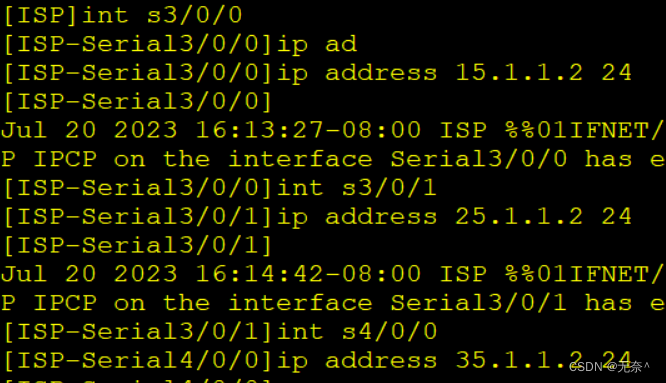

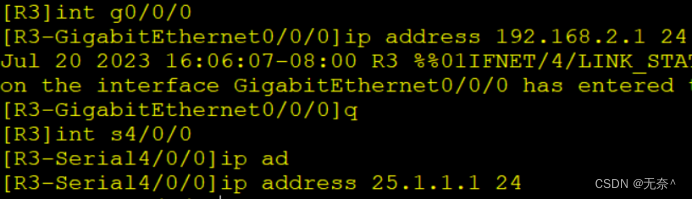

第二步:IP地址

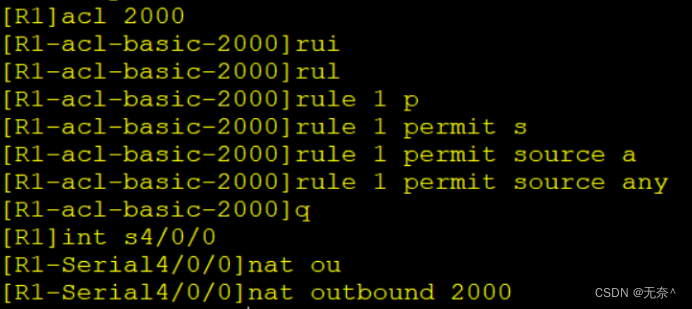

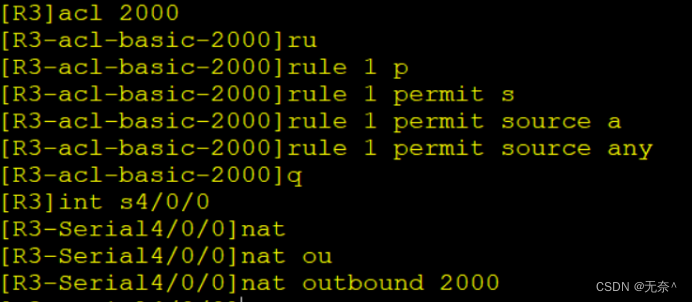

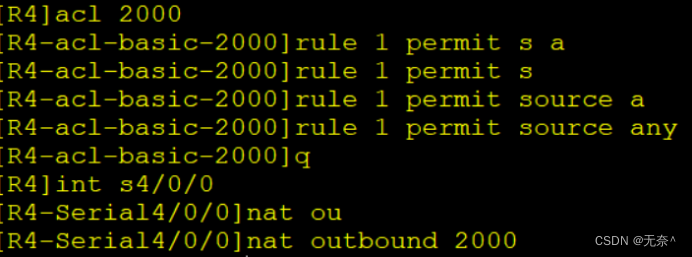

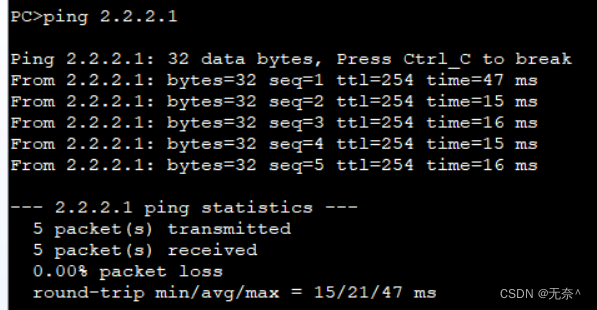

第三步:配置缺省路由和NAT(用于访问外网)
R1:
R3:
R4:
第四步:R1~R2(ISP)之间为HDLC 封装

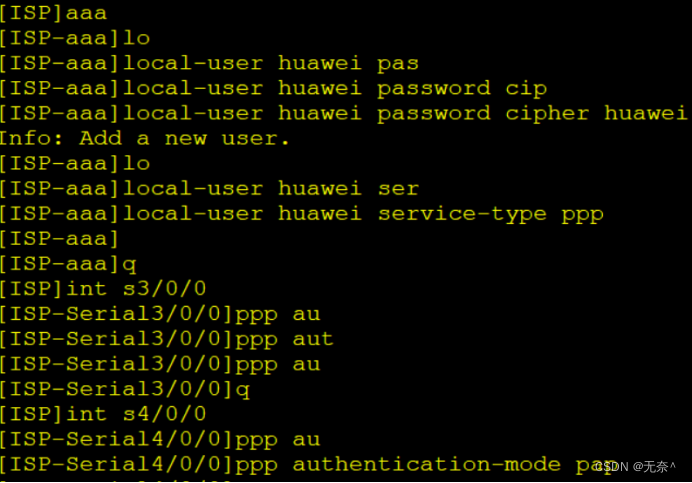

第五步:R3~R2之间为PPP封装,PAP认证,R2为主认证方

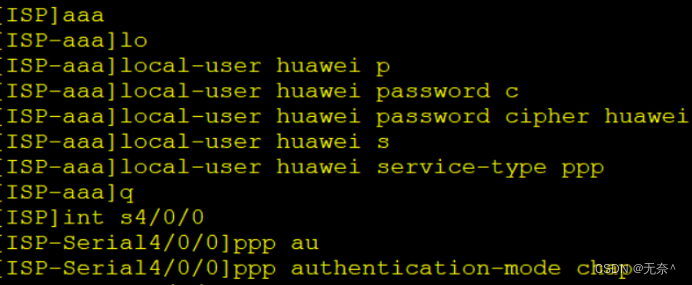

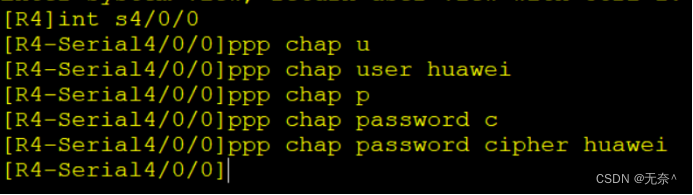

第六步:R4~R2之间为PPP封装,CHAP认证,R2为主认证方

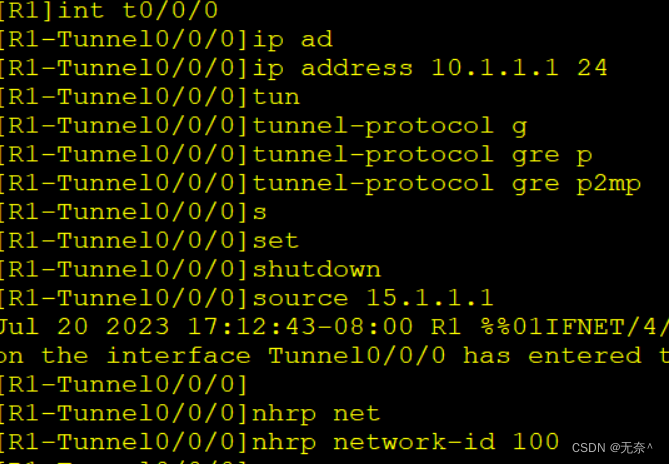

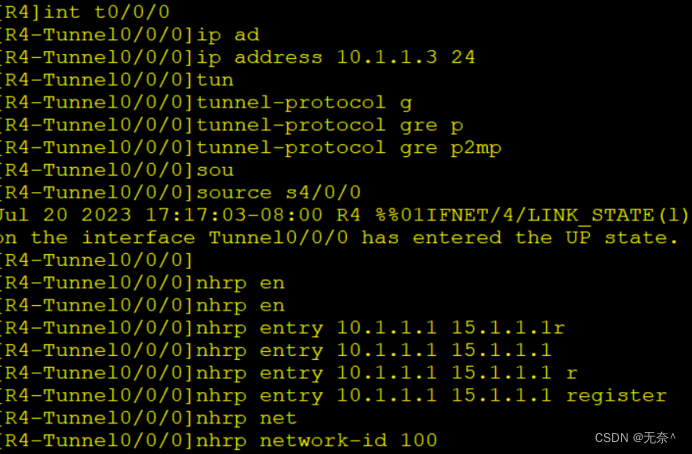

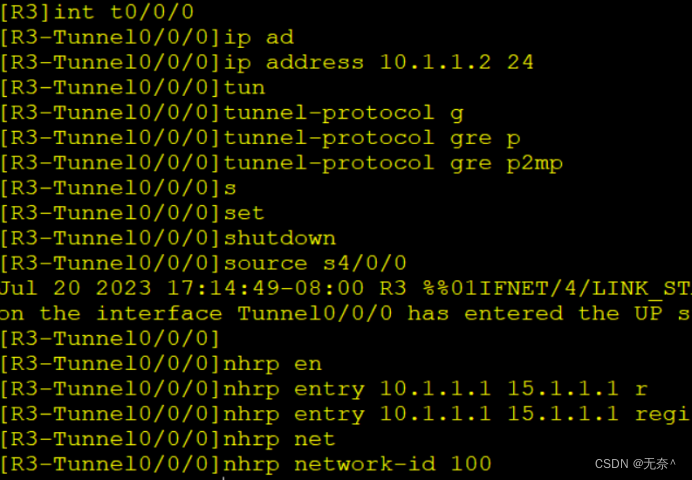

第七步:在R1,R3,R4之间构建MGRE环境,R1为中心

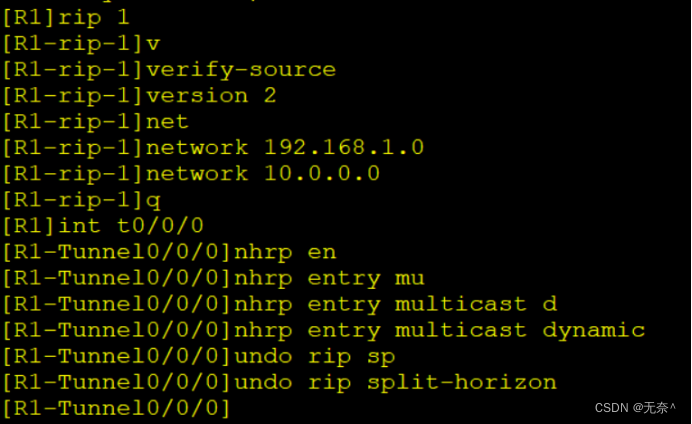

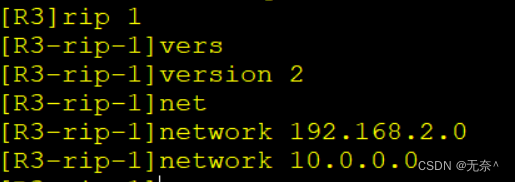

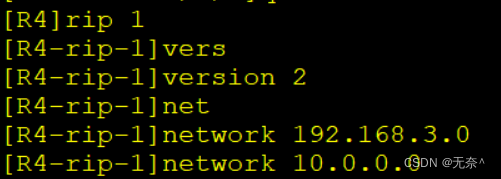

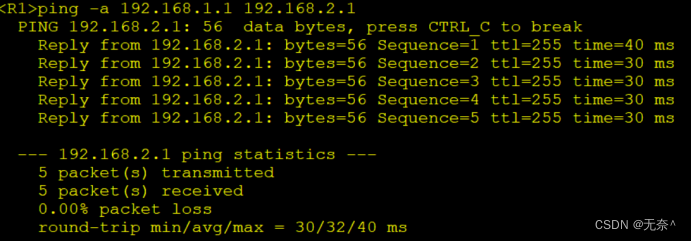

第八步:内网使用RIP获取路由(MGRE环境下RIP需要开启伪⼴播和关闭水平分割)
