RT-thread stido以太网的配置----ping通

以太网的配置提示

我使用的芯片是STM32F407ZGT6，PHY：LAN8720A，rtthread的版本为4.0.3版本

配置LWIP的提醒知识

以太网芯片有很多种，大致可以分成 3 种：

• 以太网芯片只有 PHY（物理接口收发器 ），需要单片机带 MAC（以太网媒体接入控制器 ），通过 MII 或者 RMII 接口和单片机通讯。例如 LAN8720。
• 以太网芯片带 MAC 和 PHY，通过 SPI 接口和单片机通讯。例如 ENC28J60。
• 以太网芯片带 MAC 和 PHY，通过 SPI 接口和单片机通讯，同时内置硬件协议栈，适合低速单片机。例如 W5500。

常见的名词解释：

MAC：媒体介入控制层，属于 OSI 模型中数据链路层下层子层 。

PHY：PHY 指物理层，OSI 的最底层。 一般指与外部信号接口的芯片。

MII：MII (Media Independent Interface），介质无关接口，也被称为媒体独立接口，它是 IEEE-802.3 定义的以太网行业标准，支持 10Mbit/s 和 100Mbit/s 数据传输模式 。

RMII：RMII (Reduced Media Independent Interface) ，简化媒体独立接口，是 IEEE 802.3u 标准中除 MII 接口之外的另一种实现，支持 10Mbit/s 和 100Mbit/s 数据传输模式 。相比 MII，精简了引脚数量。

lwIP：lwIP 是瑞典计算机科学院 (SICS) 的 Adam Dunkels 开发的一个小型开源的 轻量级的TCP/IP 协议栈。实现的重点是在保持 TCP 协议主要功能的基础上减少对 RAM 的占用。

pbuf：lwIP 中用来管理数据包的结构体。

代码解释

        一开始我的MX软件设置ETH的时候是没有PHY的地址设置的，在RT软件上面找不到PHY地址的定义，对此有疑惑不用设置地址就可以直接跑了？原来在RT-thread的驱动中，已经实现了PHY地址的搜索功能，可以正确的索引出PHY的地址，所以不用再去定义PHY地址了。

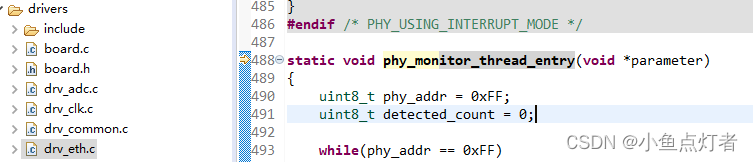

        这里贴出了drv_eth.c文件中phy_monitor_thread_entry 函数中的地址搜索函数（具体的可以到RT的官网上面查找，已经标注的很清楚的了）

进行LWIP配置

cubemx配置

1.点击CubeMx的按键

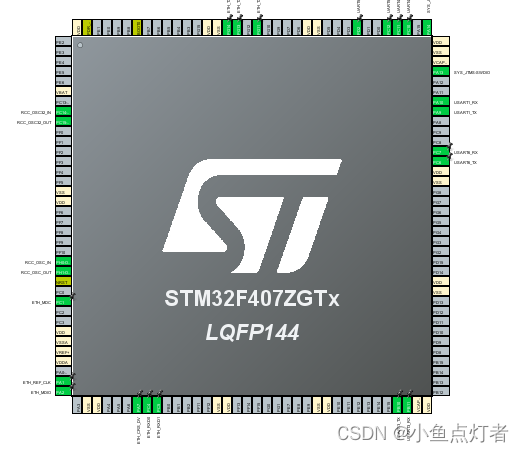

2.按照自己的PHY芯片的引脚来先对其进行配置

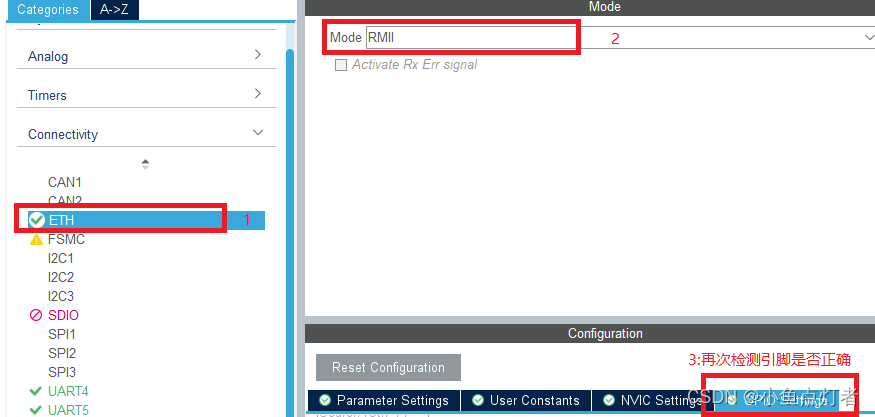

3.打开connectivity，选择ETH ，然后再根据自己的晶振方式来选择Mode类型，其他的可以保存默认

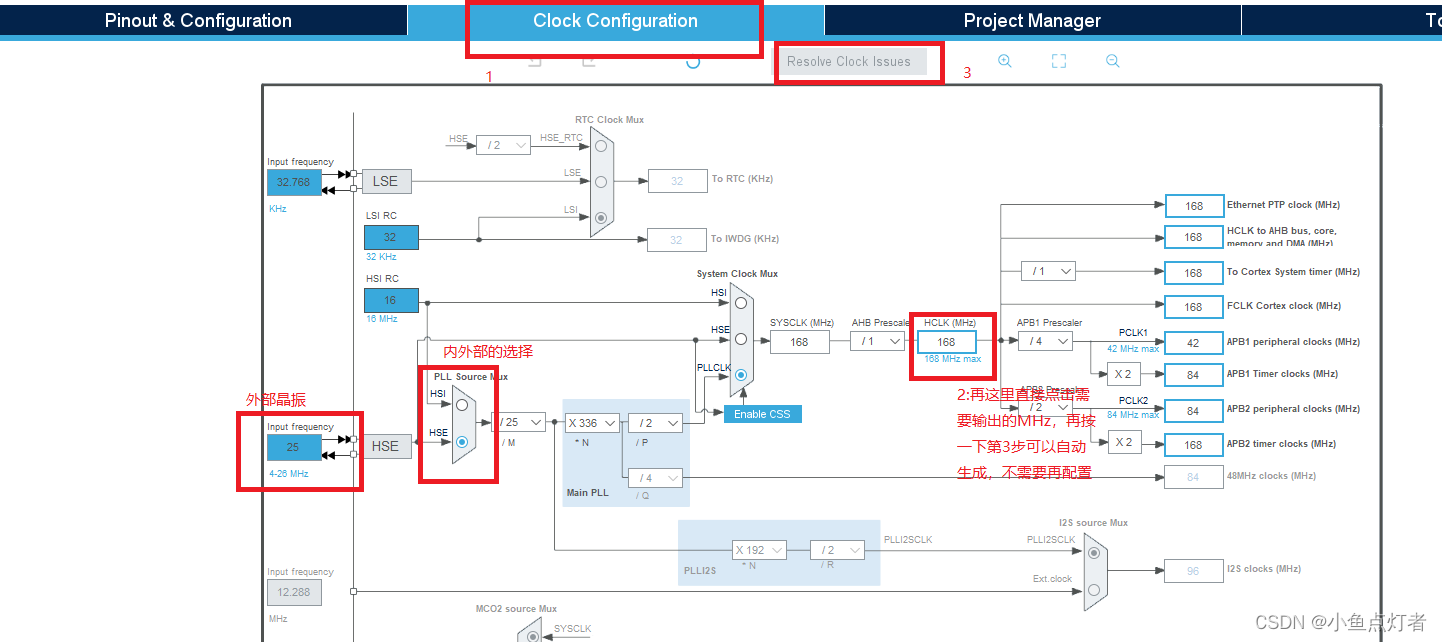

4.晶振的配置---因为我外挂的是25M的晶振，所以得更改（MX默认为8M的晶振）

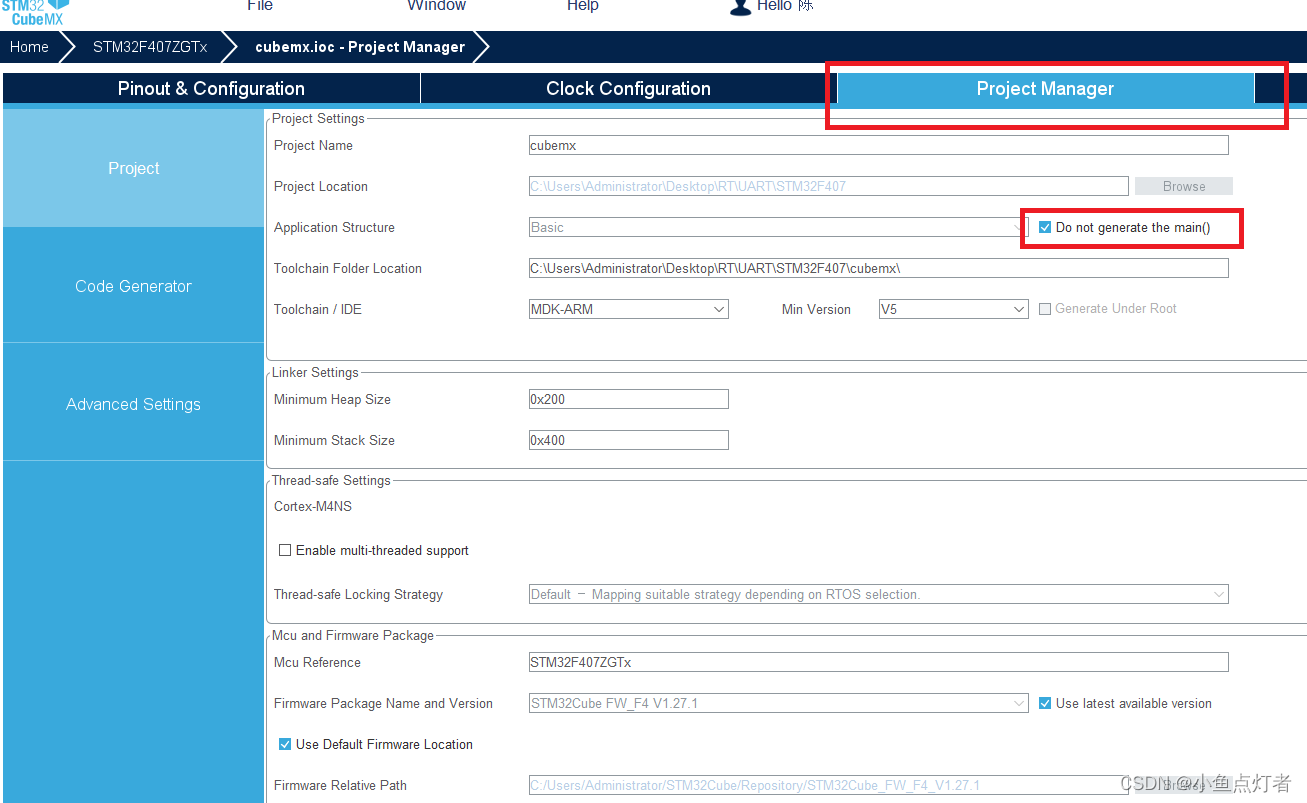

5.选择不要生成main()

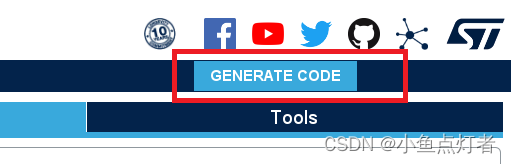

6.生成代码

 rt-studio配置

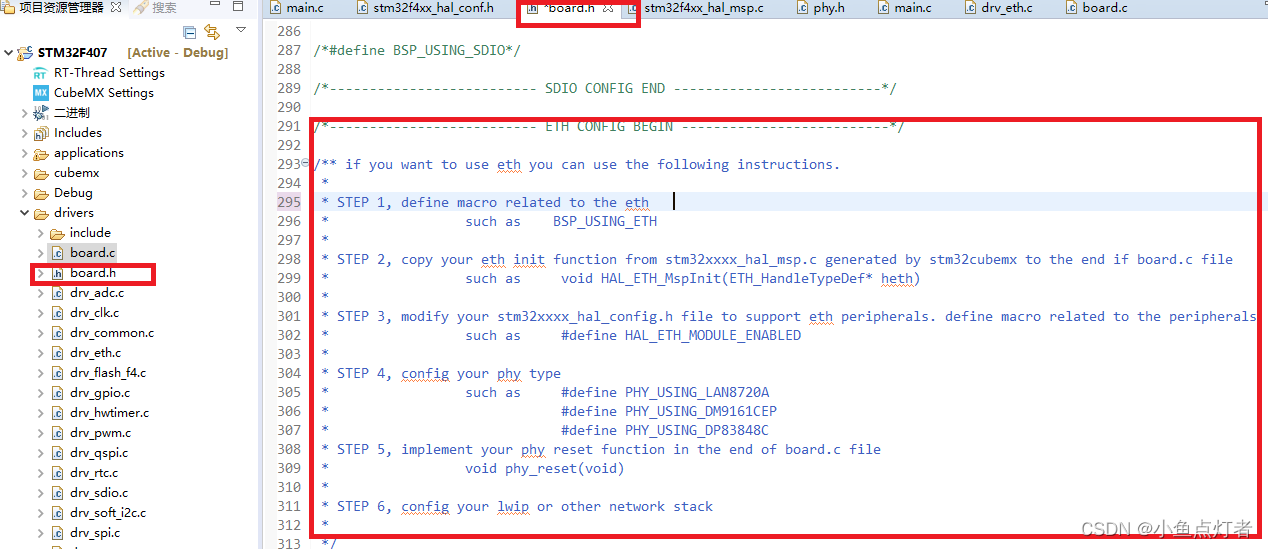

重点提醒：在生成的代码那里，已经有文件来提醒我们去如何操作了

现在我们就根据他的提示来进行操作吧，不够有一些差异性，希望大家可以注意一下

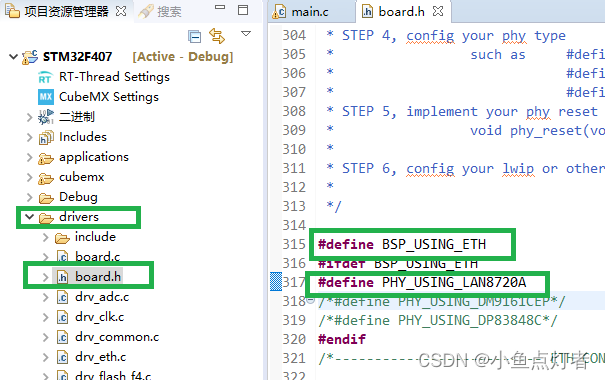

1.配置board.h

1.1 将其 宏 BSP_USING_ETH  和对应的PHY宏打开（如果该标注中没有你使用的PHY就要自定义来使用）

2.配置RT-Thread Settings

2.1 打开RT-Thread Settings

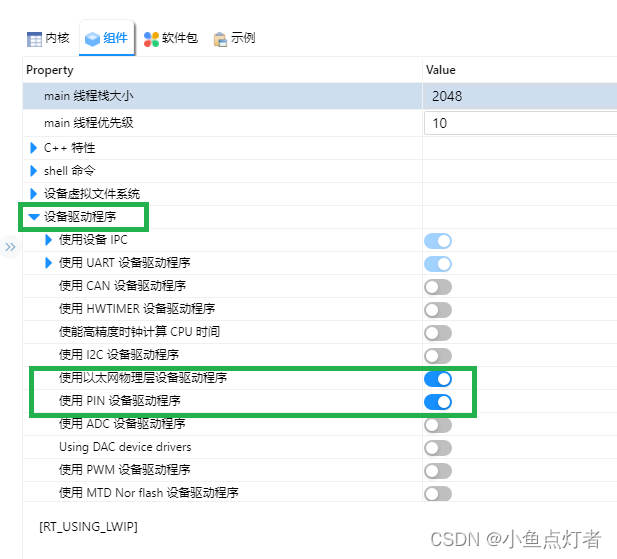

2.2使能以太网物理层驱动（要注意PIN设备驱动是否打开，后继需要用到）

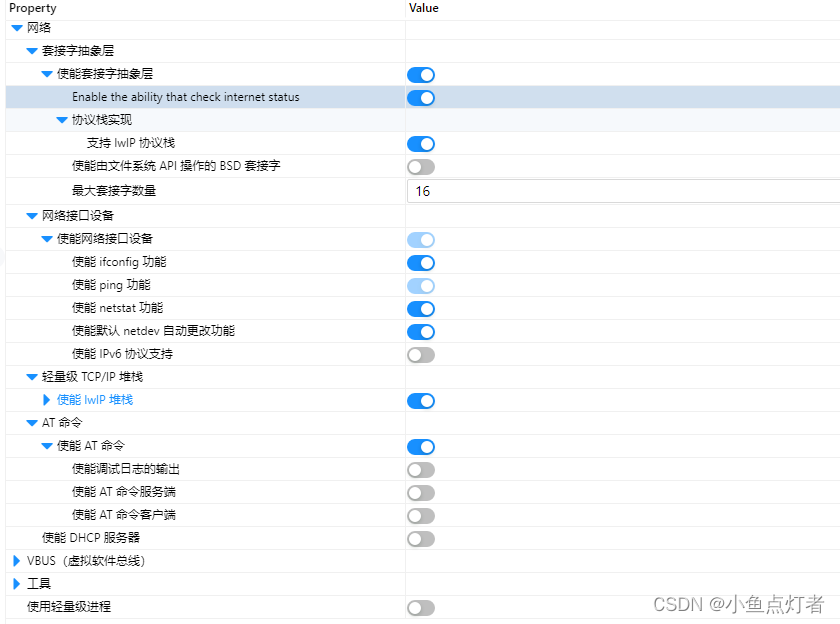

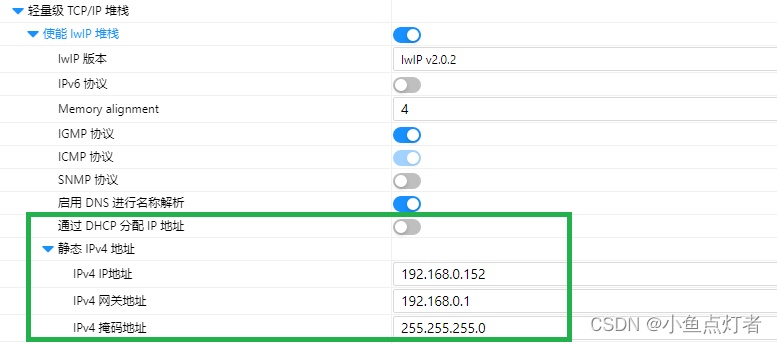

2.3 打开网络配置 （参数一般都是保存不变的，如有需要可按照自己的要求来进行修改）

值的注意的一点（若将DHCP打开的话，在配置所以东西完成之后也直接进行ifconfig，若是有地址出现则证明网络已经配置成功，将其DHCP关闭，则改为固定的IP地址，可利用电脑进行Ping，看是否可以ping通）配置完成进行保存（ctrl+s）

3.配置board.c

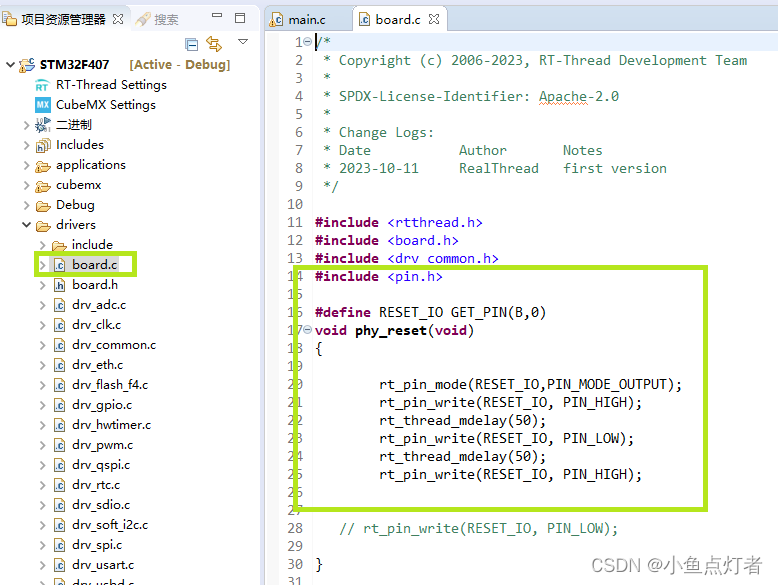

3.1添加 phy_reset(void)函数 （因为该函数在底层驱动是空的我们要根据自己的PHY的复位引脚来进行复位才可以使其操作，系统会自动调用这个函数）

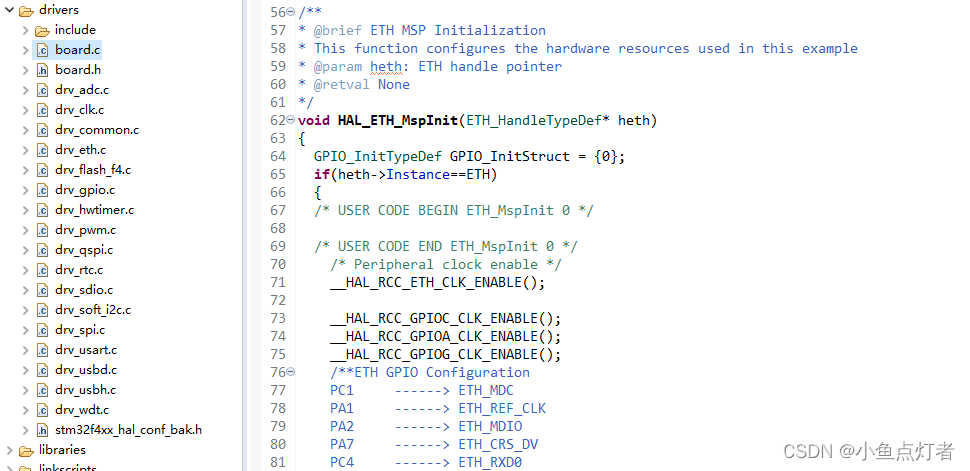

3.2  添加 HAL_ETH_MspInit（）

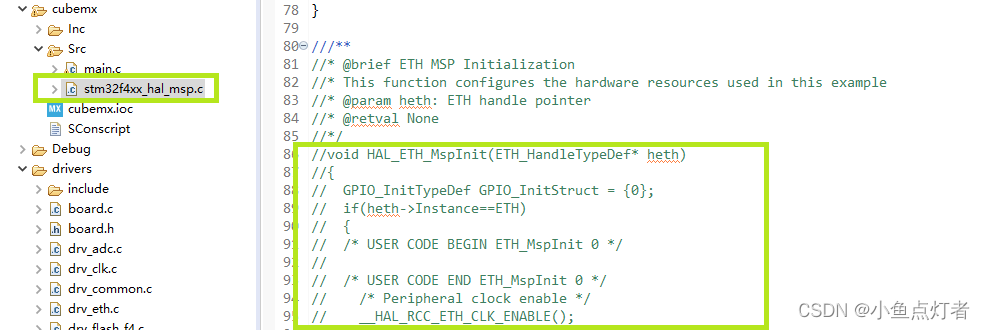

打开stm32f4xx_hal_msp.c文件；对其HAL_ETH_MspInit（）函数进行复制和屏蔽掉

将改函数复制到board.c中

4.修改部分文件

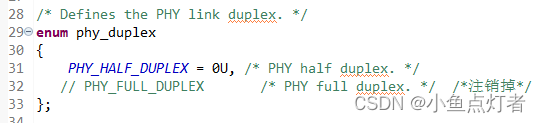

4.1修改phy.h文件

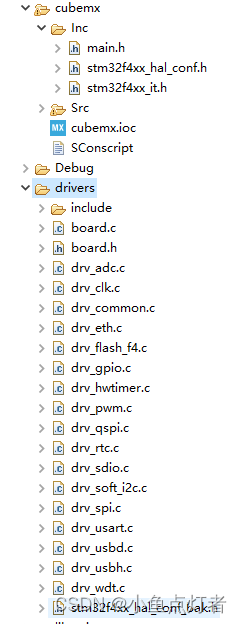

该路径在此可以进行查找

将其32行注释掉

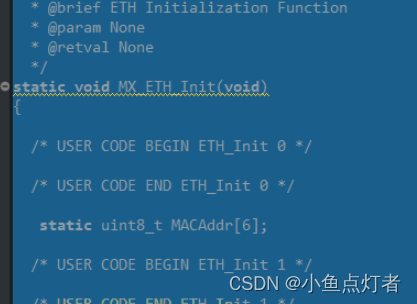

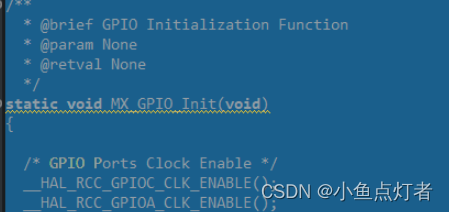

4.2 修改cubemx下的main.c文件

该路径如下

将其下面出现的进行删除

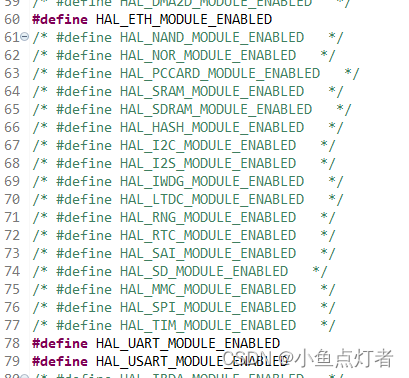

4.3修改相关的宏 打开stm32f4xx_hal_conf_bak.h文件打开

这样就配置完成了，可以Ping啦！！！！
