绪论

绪论

学习方法：

应用场景 > 设计模式 > 剖析原理(画出类图) > 分析实现步骤（图解） > 代码实现 > 框架或者项目源码分析

一、设计模式的七大设计原则

单一职业原则
接口隔离原则
依赖倒转原则
里氏替换原则
开闭原则
迪米特法则
合成复用原则

1. 单一职业原则

定义：一个类只负责一项原则，如果类A负责职责1和职责2，那么当职责1因其需求变更而改变A类的时候，可能会造成指责2执行错误。因此需要将A类按照不同的职责，拆分成A1和A2两个类。

a. 单一职责原则的注意事项和细节：

（1）降低类的复杂度，一个类只负责一项职责

（2）提高类的可读性和可维护性

（3）降低类中方法的变更引起的风险

（4）通常情况下我们需要遵守单一职责原则，只有在逻辑足够简单，才可以在代码级违反单一职责原则；只有在类中方法足够少的时候，才可以在方法级别保持单一职责原则。

2. 接口隔离原则

定义：客户端不应该依赖它不需要的接口，即一个类对另一个类的依赖应该建立在最小的接口上。

a. 传统方法存在的问题和接口隔离原则对其的改进：

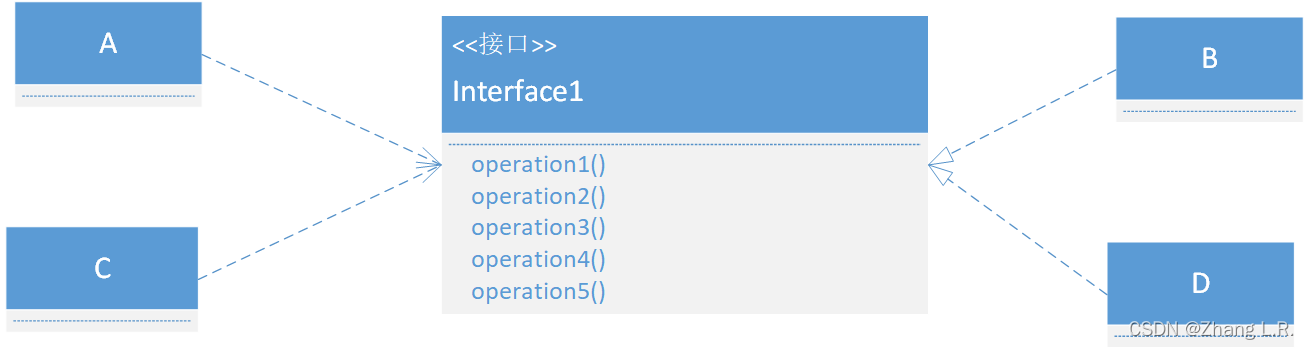

（1）传统方法中：类A通过接口Interface1依赖于B，类C通过Interface1依赖于类D，如果接口Interface1对于类A和类C来说不是最小接口，那么类B和类D就必须实现Interface1的全部方法（而其中的部分方法是类B和类D不需要的）。

比如说，A只会依赖于B使用Interface1的1、2、3三个方法，而C只会依赖于D使用Interface1的1、4、5三个方法。那么B和D就不需要实现Interface1的全部方法，只需要实现其一部分的方法即可！
在这里插入图片描述

（2）在传统方法中的改进：

将接口Interface1拆分成独立的几个接口，类A和类C分别与他们需要的接口建立依赖关系，也就是采用接口的隔离原则。

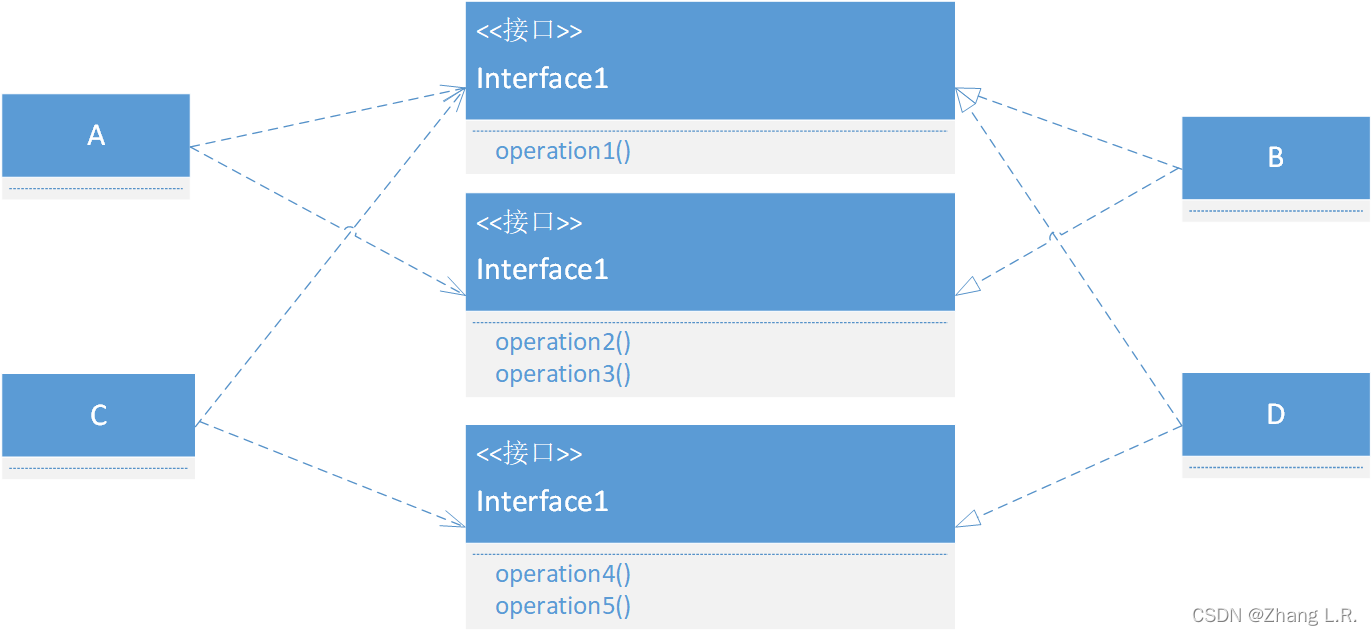

将Interface1中出现的方法，根据实际的情况，将其拆分成为三个接口，拆分后的结构如下：
在这里插入图片描述

3. 依赖倒置原则

定义：

1）高层模块不依赖于底层模块，两者都依赖于其抽象；

2）抽象不依赖于细节，而细节要依赖于抽象；

3）该原则的中心思想即面向接口编程。

4）依赖倒置原则的设计理念：相对于细节的多变性，抽象的东西要稳定的多。以抽象为基础搭建的架构比以细节为基础搭建的架构要稳定的多。在Java中，抽象指的是接口和抽象类，细节就是具体的实现类。

5）使用接口和抽象类的目的是制定规范，而不涉及任何具体的操作，把展现细节的任务交给它们的实现类去完成。

a. 依赖关系传递的三种方式：

（1）接口传递

（2）构造器传递

（3）setter方法传递

代码示例：

/**
 * @Author: ZhangLingRan
 * @Description: 依赖倒置的三种依赖关系传递方法
 * @DateTime: 2021/11/9 9:47
 */
public class ThreePropMethod {

    public static void main(String[] args) {

        IReceiver1 receiver = new Email1();

        // 方式1： 通过接口来传递依赖关系
        Person1 person1 = new Person1();
        person1.receive(receiver);

        // 方式2： 通过构造器来传递依赖关系
        Person2 person2 = new Person2(receiver);
        person2.receive();

        // 方式3： 通过接口来传递依赖关系
        Person3 person3 = new Person3();
        person3.setter(receiver);
        person3.receive();
    }

}

/**
 * 方式1： 通过接口来传递依赖关系
 */
class Person1 {
    public void receive(IReceiver1 receiver) {
        System.out.println(receiver.getInfo());
    }
}

/**
 * 方式2： 通过构造器传递依赖关系
 */
class Person2 {

    private IReceiver1 receiver;

    public Person2(IReceiver1 receiver) {
        this.receiver = receiver;
    }

    public void receive() {
        System.out.println(this.receiver.getInfo());
    }
}


/**
 * 方式3： 通过构造器传递依赖关系【使用方】
 */
class Person3 {

    private IReceiver1 receiver;

    public void setter(IReceiver1 receiver) {
        this.receiver = receiver;
    }

    public void receive() {
        System.out.println(this.receiver.getInfo());
    }
}

/**
 * 接收器接口【这里就是提供方】
 */
interface IReceiver1 {
    /**
     * 接收器返回消息
     * @return
     */
    String getInfo();
}

/**
 * 电子邮件
 */
class Email1 implements IReceiver1 {
    @Override
    public String getInfo() {
        return "接收到了电子邮件信息...";
    }
}

b. 依赖倒置原则的注意事项和细节

（1）低层模块要尽量有抽象类或接口，或两者都有，程序的稳定性更好

（2）变量的声明类型尽量是抽象类或者是接口，这样变量引用和实际对象间就会存在一个缓冲层，利于程序的扩展和优化。

（3）继承时遵循里氏替换原则

4. 里氏替换原则

a. 关于继承的一些思考

继承的定义：在父类中实现的方法，实际上是在设定规范和契约，虽然它不要求子类必须遵循这些契约，但如果子类对这些已经实现好的方法进行任意的修改，就会对整个继承体系造成破坏。
继承带来一定便利的同时，也会带来弊端：继承会给程序带来侵入性，降低程序的可移植性，增加对象间的耦合度，如果一个类被其他类继承，则当该类修改的时候，必须要考虑到所有的子类，且父类修改之后，所有涉及到的子类功能都可能会发生故障。
在编程过程中，该如何正确的使用继承？==> 需要遵循里氏替换原则；

b. 里氏替换原则的定义：

如果对每个类型为T1的对象o1，都有类型为T2的对象o2，使得以T1定义的程序P在所有的对象o1替换成o2时，程序P的行为没有发生变化，那么类型T2是类型T1的子类型。换句话说：所有引用基类的地方必须能够透明的时候其子类！
在使用继承的时候，子类中尽量不要去重写父类的方法（做到这一点，其实就遵守了里氏替换原则了）
里氏替换原则告诉我们，遵循里氏替换原则，继承实际上让两个类的耦合度增强了。在适当的情况下，如果一定要在子类中使用父类的方法，可以将原有的继承关系去掉，将原来的子类和父类的公共方法提取并抽象成为一个基类（Base），并使原来的子类和父类共同继承该基类，另外也可以通过聚合、组合、依赖来解决该问题。

5. 开闭原则

定义：

1）一个软件实体（类、模块、函数）应该对扩展是开放的（对提供方而言），对修改是关系的（对使用方而言）。用抽象来构建框架，用实现来扩展细节。

2）软件的需求发生变化的时候，尽量通过扩展软件实体的行为来实现变化，而不是修改已有的代码。

3）编程中使用其他的原则、设计模式的目的就是为了软件设计能够遵循开闭原则（可见开闭原则之重要！）

如上述依赖倒置原则的代码就是符合开闭原则的设计

6. 迪米特法则

定义：

1）一个对象应该对其他的对象保持最少的了解

2）类与类之间的关系越密切，其耦合度越高

3）迪米特法则又叫最少直到原则，即一个类对自己所依赖的类知道的越少越好。也就是说，对于被依赖的类不管有多复杂，都尽量将逻辑封装到类的内部。对外只提供一个public方法即可，而不需要对外泄露任何信息

4）迪米特法则还有一个更加简单的定义：只与直接的朋友进行通信

5）直接的朋友：一个类A与类B之间具有耦合关系，耦合关系有很多种：依赖、关联、组合、聚合等等。那么当B出现在A的成员变量、方法参数或方法返回值中的时候，称B是A的直接朋友。而当B出现在A的局部变量中的时候，B不是A的直接朋友。也即 4）的另一种说法就是，陌生的类最好不要以局部变量的形式出现在类的内部。

如果在开发过程中，类B并不是类A的直接朋友，那么需要按照迪米特法则，要避免在类A中出现这样非直接朋友关系的耦合。

a. 那么具体的使用步骤是什么呢？

检查类A中有哪些直接朋友（在成员变量、方法参数、方法返回值中出现的类）和陌生类（以局部变量的形式出现的类）

分析使用到了陌生类B的方法F，判断是不是可以将该功能移植到陌生类其他依赖的类中去实现，并在记为F1，并通过将方法参数传入方法F中，并在方法F中调用相关方法（F1）以实现该功能。如下所示：

class A {
    // B类出现在了方法F的内部，这时候需要根据迪米特法则对F进行修改。
    public void F(BManager manager) {
    	List<B> list = manager.getBs();
        for (B b : list) {
            print(b);
        }
    }
}

class BManager {
    public List<B> getBs(){
        return ...;
    }
}

class B {

}

修改后的代码为：

class A {
    // 这样修改，A中将不会在方法内部只用陌生类B了。
    public void F(BManager manager) {
    	manager.F1();
    }
}

class BManager {
    public List<B> getBs(){
        return ...;
    }

    public void F1() {
        List<B> list = this.getBs();
        for (B b : list) {
            print(b);
        }
    }
}

class B {

}

b. 迪米特法则使用的注意事项

（1）迪米特法则的核心是降低类之间的耦合度

（2）迪米特法则只要求降低类（对象）之间的耦合关系，而不是要消除耦合关系。

7. 合成复用原则

基本介绍：尽量使用合成/聚合的方式，而不是继承的方式。

设计原则的核心思想就是：

找出应用中可能需要变化的地方，把他们独立出来，不要与那些不需要变化的代码混在一起
面向接口编程而不是面向具体实现编程
不断地对交互对象进行松耦合设计

二、UML类图设计

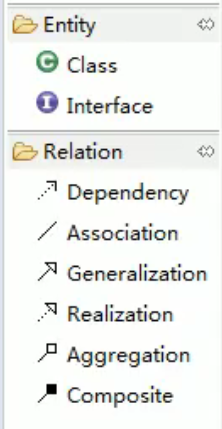

在这里插入图片描述

1. 实体

主要包括了类和接口

2. 关系

1）依赖（Dependency）

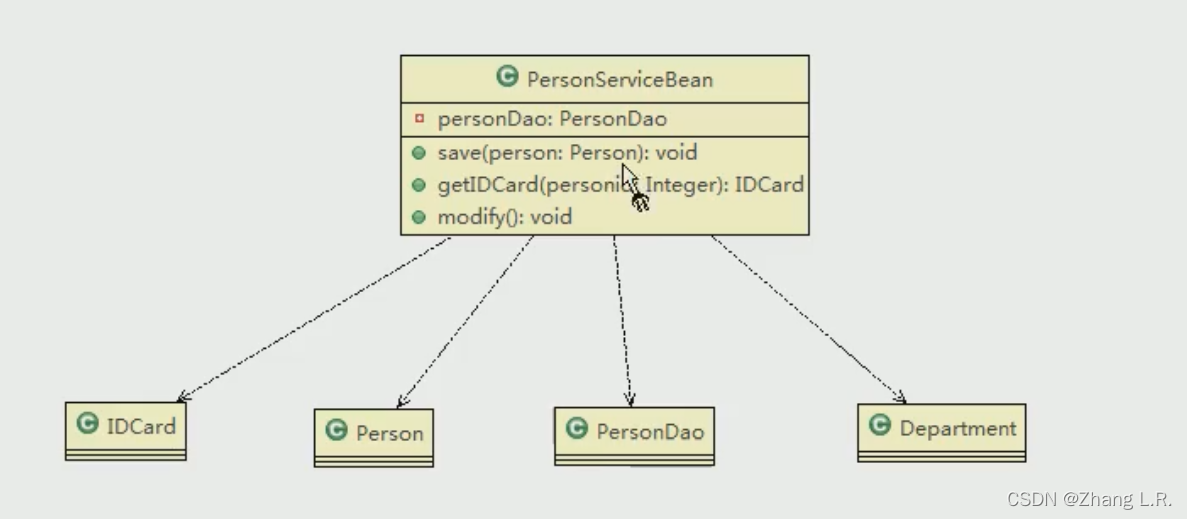

如下图所示，在PersonServiceBean类中使用到了IDCard类、Person类、PersonDao类、Department类；那么可以说PersonServiceBean类依赖于其他四个类。

关于依赖有几种写法：（1）A类是B类的成员变量、（2）A类是B类中方法的返回值类型、（3）A类是B类中方法的接收参数类型、（4）A类是在B类的方法内部被使用到了，以局部变量的形式。以上四种情况都可以说明，B类依赖于A类。

该关系的UML表达为：（注意：依赖关系是一个虚线+箭头的形式）
在这里插入图片描述

2）泛化（继承）（Generalization）是依赖关系的一种特例

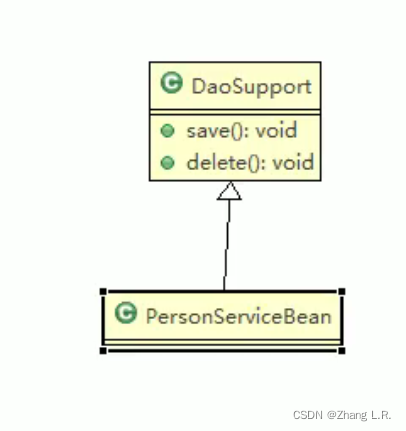

泛化关系就是继承关系，即如果PersonServiceBean类继承了DaoSupport类，就说PersonServiceBean和DaoSupport之间存在泛化关系。其关系的UML表达为：

3）实现（Realization） 也是一个依赖关系的特例

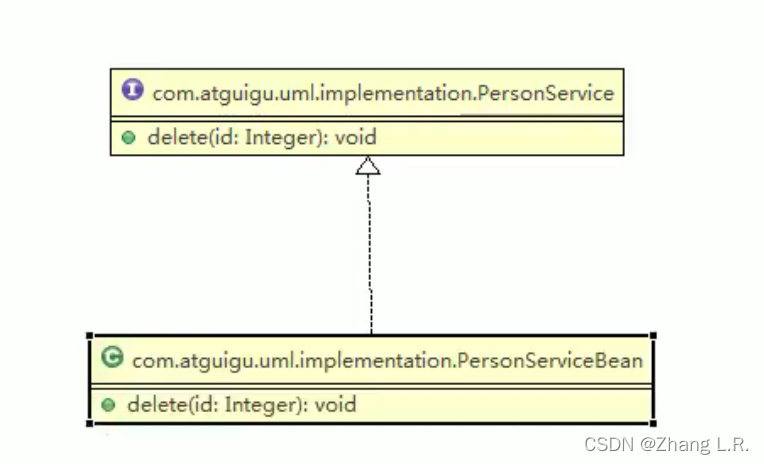

实现也是依赖关系的一个特例，即PersonServiceBean 类实现了PersonService接口。其UML表达如下（注意是虚线）：
在这里插入图片描述

4）关联（Association）

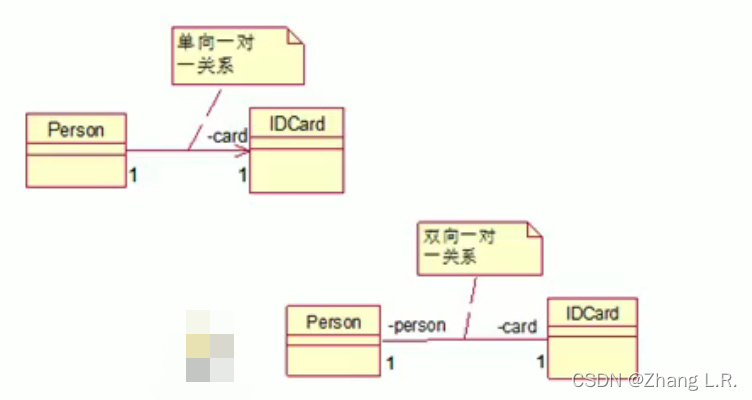

关联关系实际上就是类与类之间的关系，具有导航性（即双向关系或者单向关系）、多重性（即一对一、一对多、多对多）等
在这里插入图片描述

5）聚合（Aggregation）

聚合关系表达的是整体与部分的关系，整体和部分是可以分开的。聚合关系是关联关系的特例，所以它同样具有导航性和多重性。

Computer类中有Mouse类和Moniter类的成员变量，如果电脑与显示器和鼠标是可以分离的，那么这就是聚合关系。其代码的实现为：

class Computer {
    // 如果是可以分离，将Mouse 和 Moniter类定义之后不去new一个对象的话，就是可分离的聚合关系【与下边的组合进行对比】
    private Mouse mouse;
    private Moniter moniter;

    public void setMouse(Mouse mouse){...}
    public void setMoniter(Moniter moniter){...}
}

class Mouse {

}

class Moniter {

}

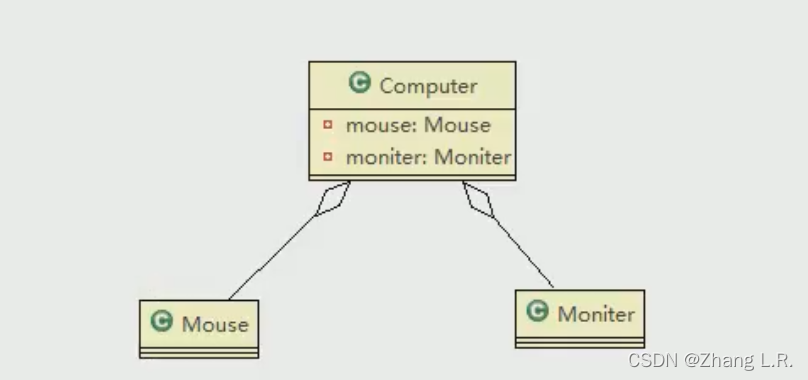

聚合关系的UML表示为：（实线+空心菱形）

6）组合（Composite） 级联删除

同上边 5）中的聚合关系，当整体与部分不可分离的时候，聚合关系升级为组合关系。其代码实现为：

// Computer 类
class Computer {
    // 将Mouse 和 Moniter类定义后new一个对象的话，就是不可分离的状态，
    // 此时为组合关系【Mouse和Moniter类随着Computer类的创建而创建，销毁而销毁】
    private Mouse mouse = new Mouse();
    private Moniter moniter = new Moniter();
}

// Mouse 类
class Mouse {

}

// Moniter 类
class Moniter {

}

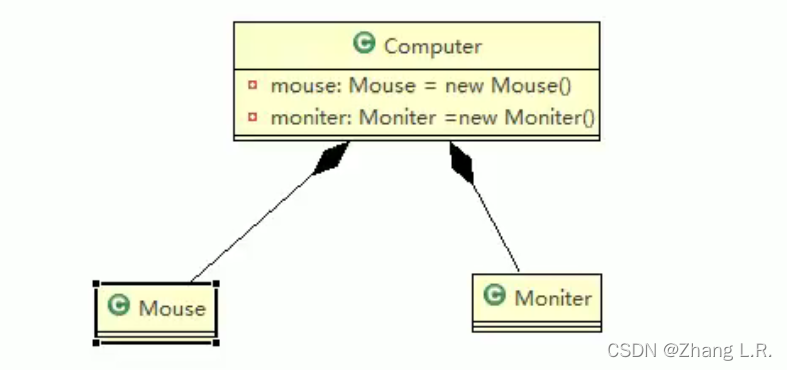

组合关系的UML表示为：

组合与聚合的一个案例

class Person {
    // 因为人（Person）与头（Head）是不可分离的，那么这两者是组合的关系，而人（Person）和身份证（IDCard）是可以分离的。
    private Head head = new Head();
    private IDCard idCard;
}

class Head {

}

class IDCard {

}

三、设计模式的分类与概述

设计模式分为三种类型、共23种

创建型模式：（共5种）

单例模式（Singleton）— 8种实现方式

原型模式（Prototype）— 对象的clone，深拷贝、浅拷贝问题

建造者模式（Builder）

工厂方法模式（Factory Method）

抽象工厂模式（Abstract Factory Method）
结构型模式：（共7种）

适配器模式（Adaptor）

桥接模式（Bridge）

装饰模式（Decorator）— 解决类爆炸问题

组合模式（Composite）

外观模式、享元模式（Flyweight）

代理模式（Proxy）
行为型模式：（共11种）（在方法的角度）

模板方法模式（Template Method）

命令模式（Command）

访问者模式（Visitor）

迭代器模式（Iterator）

观察者模式（Observer）

中介者模式（Mediator）

备忘录模式（Memento）

解释器模式（Interpreter）

状态模式（State）

策略模式（Strategy）

责任链模式（Chain of Responsibility）
