不使用Ultra Liberarion软件导出BXL文件的方法

Ultra Liberarion官方提供了一个网页版的在线BXL阅读器和导出工具，不需要安装任何软件即可导出BXL文件。

---

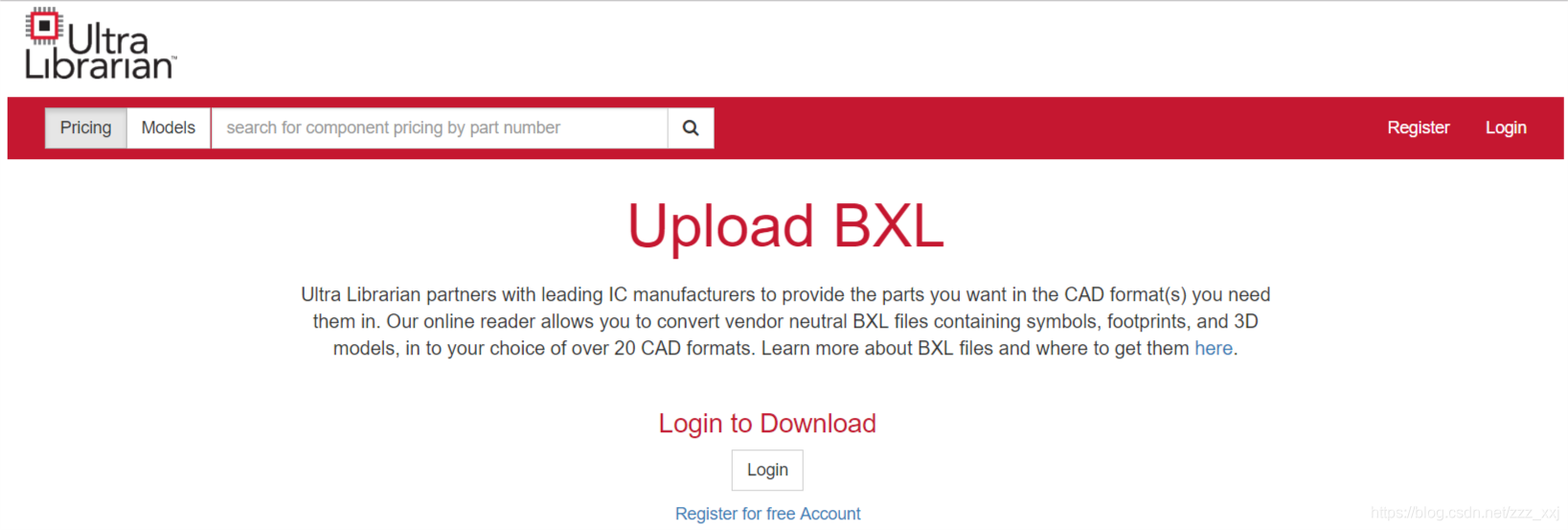

首先进入在线BXL阅读器，链接在这：https://app.ultralibrarian.com/UploadBXL

然后需要注册一个账号





注册好账号并登陆之后就可以开始使用这个工具了。

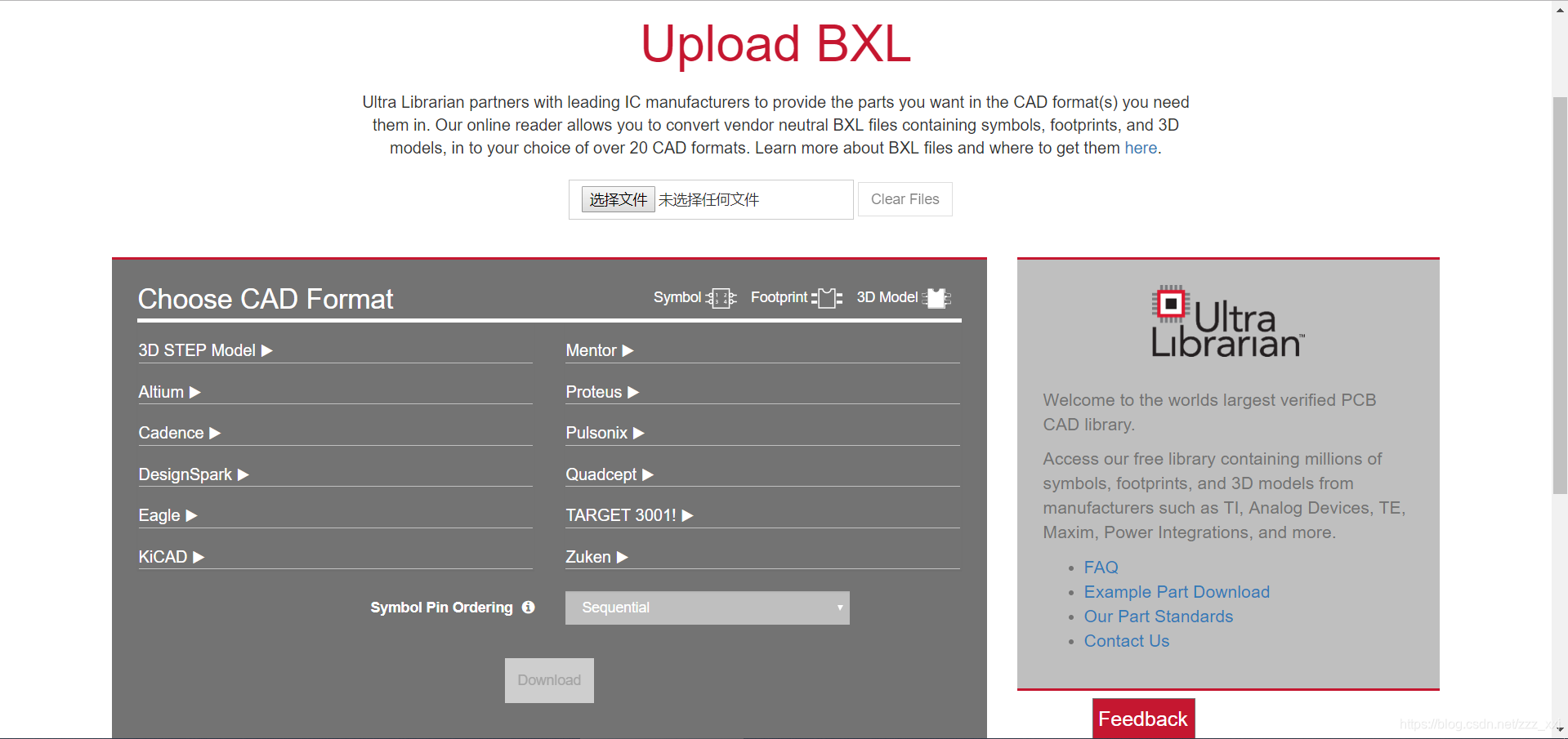

在这里上传你想要导出的BXL文件

下面是上传成功后的样子

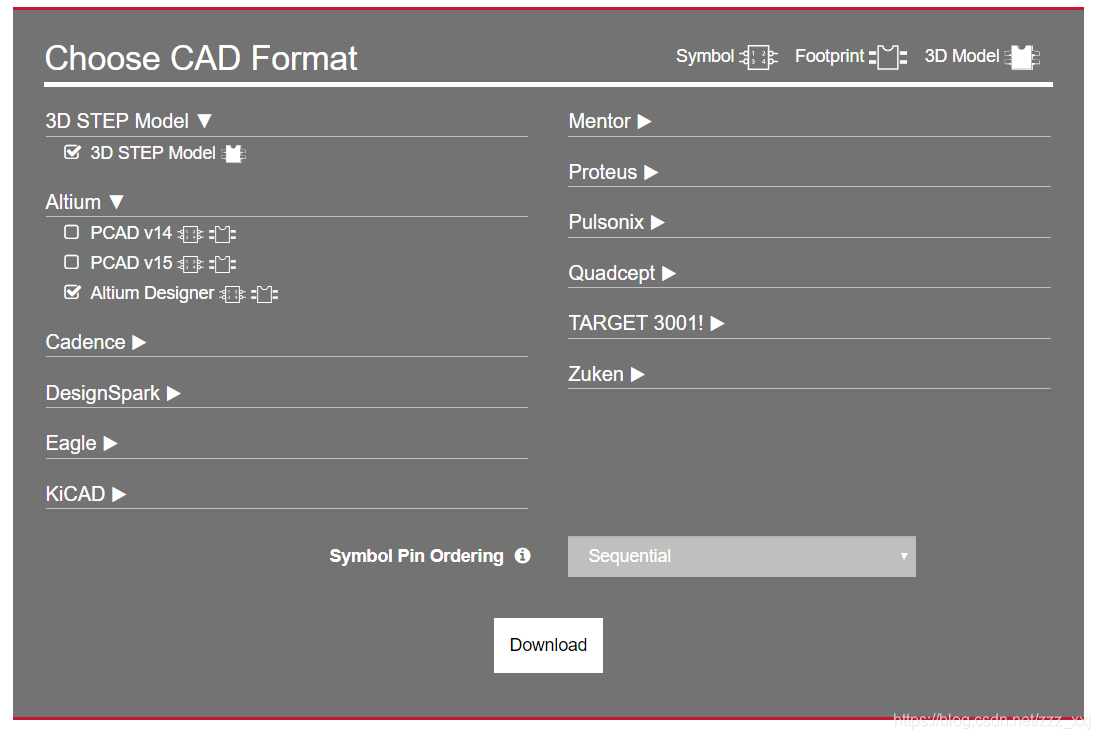

接下来就可以根据需要选择需要导出的文件格式，可以多选，图中的Symbol Pin Ordering选项是选择导出的器件原理图引脚排列顺序的，有“按顺序排列”和“按功能排列”两种，根据实际情况选择。

最后点击Download就可以导出了，导出的文件是压缩包形式。

BXL导出的文件如何导入到Altium Designer，网上教程有很多我就不赘述了。
