一、关于上位机

1、上位机与下位机的定义

上位机：
上位机指可以直接发送操作指令的计算机或单片机，一般提供用户操作交互界面并向用户展示反馈数据。
典型设备类型：电脑，手机，平板，面板，触摸屏

下位机：
下位机指直接与机器相连接的计算机或单片机，一般用于接收和反馈上位机的指令，并且根据指令控制机器执行动作以及从机器传感器读取数据。
典型设备类型：PLC，stm32，51，FPGA，ARM等各类可编程芯片

2、上位机与下位机的关系

过程一：上位机给下位机发送控制命令，下位机收到此命令并执行相应的动作。
过程二：上位机给下位机发送状态获取命令，下位机收到此命令后调用传感器测量，然后转化为数字信息反馈给上位机。
过程三：下位机主动发送状态信息或报警信息给上位机。

为了实现以上过程，上位机和下位机都需要单独编程，都需要专门的开发人员在各自两个平台编写代码。

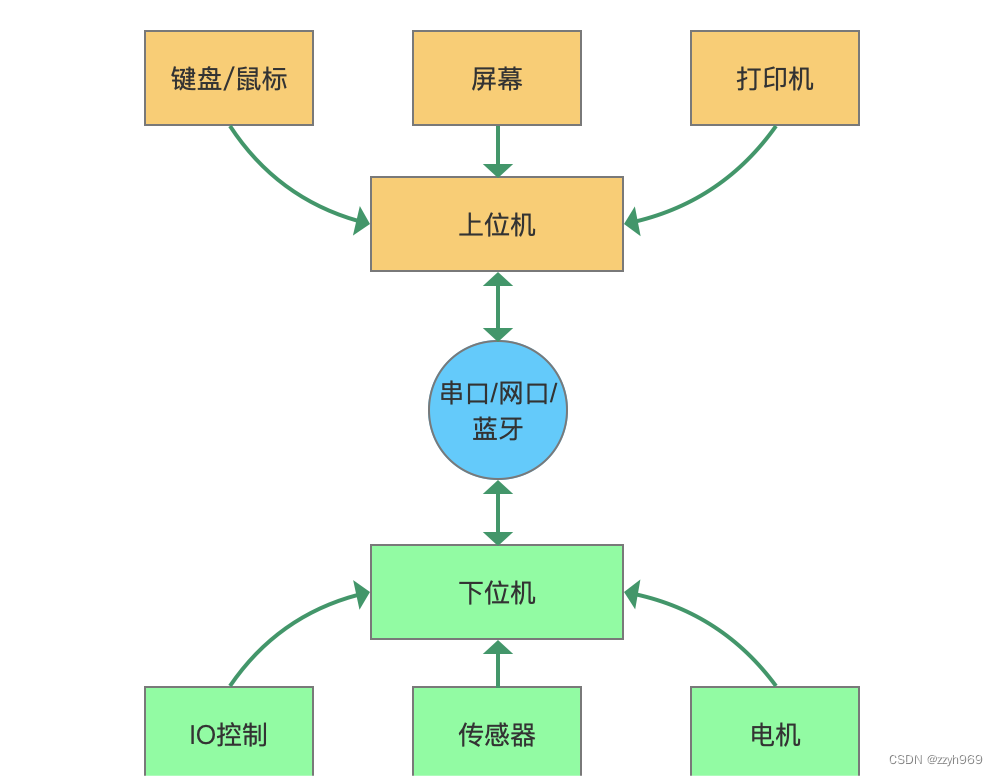

上位机与下位机关系示意图：

3、上位机工作原理

通讯过程

两机如何通讯，一般取决于下位机，TCP/IP一般是支持的，但是下位机一般具有更可靠的独有通讯协议，购买下位机时，会带一大堆手册光盘，告诉你如何使用特有协议通讯，里面会举大量例子，一般对编程人员而言一看也就那么回事，使用一些新的API（Application Programming Interface，应用程序编程接口）是一些预先定义的函数，目的是提供应用程序与开发人员基于某软件或硬件的以访问一组例程的能力，而又无需访问源码，或理解内部工作机制的细节罢了，多语言支持，一般同时支持数种高级语言为上位机编程。

通信协议

通常上位机和下位机通讯可以采用不同的通信协议，可以有RS232的串口通讯或者采用RS485串口通讯。当用计算机和PLC通讯的时候，不但可以采用传统的D形式的串行通讯，还可以采用更适合工业控制的双线的PROFIBUS-DP通讯。采用封装好的程序开发工具就可以实现PLC和上位机的通讯，当然可以自己编写驱动类的接口协议控制上位机和下位机的通讯。
