手写的MATLAB dir2par函数

最近在学习数字滤波器的设计，有一道题是直接型滤波器转成并联型滤波器。
查到网上的dir2par函数还需要cplxcomp函数，才能计算。我手敲了全部代码发现效果并不好，于是自己手写了一个。

由于最近课业繁重，就不详细说了，主要说一下residuesz。
这个函数很厉害，大家可以使用doc residuesz查看它的文档。

我一直不是很喜欢help，它给出的帮助很少，而且matlab交互窗就那么大，看起来也不方便。文档的话有详细的使用方法，还有部分算法说明。看的同时也能提示英语水平 hhh。

residuez函数

这个函数说白了，就是将直接型的系统函数，分解成

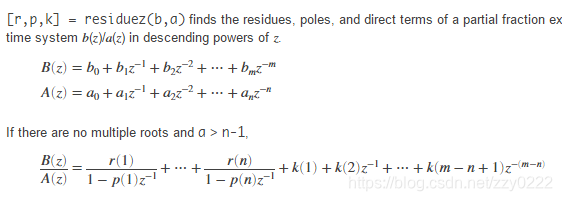

doc residuesz的部分截图
很多个一阶项的相加，并联型就是将这些一阶项两两合并变成二阶项。然后就没有然后了……

当然这里需要考虑奇偶的问题，如果是奇数的话，就有一个一阶项不能合并。单独处理它就好了。

贴代码

function [C,B,A]=dir2par(b,a)
% 直接型转并联型
[r,p,C]=residuez(b,a);% 直接项 常数项
% 计算r/p的长度【两者长度相同】
% 若为奇数 会留下一个一阶项（全部为实数） 不能完全两两组合
% 若为偶数 则所有项两两组合

%% 初始化
N=length(r);
% 初始化B，A
% 3列代表二阶项
