浅尝一下AT89c51与lcd1602的显示

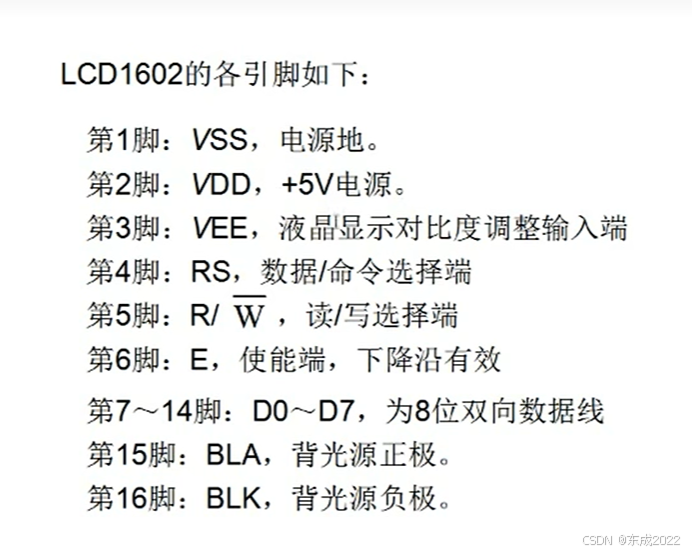

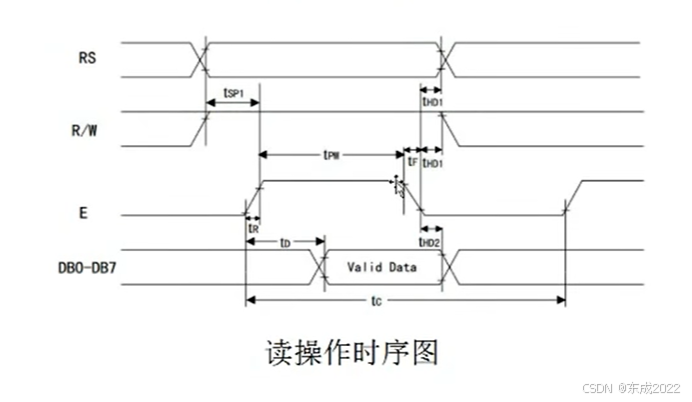

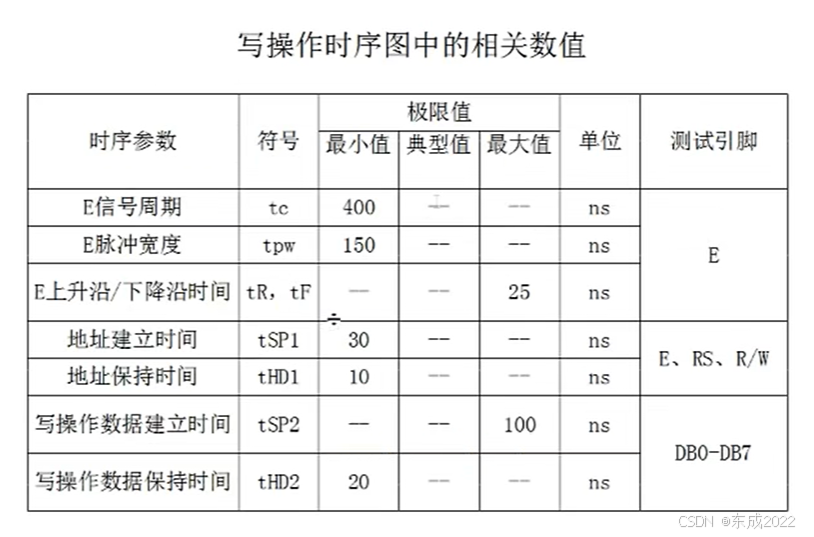

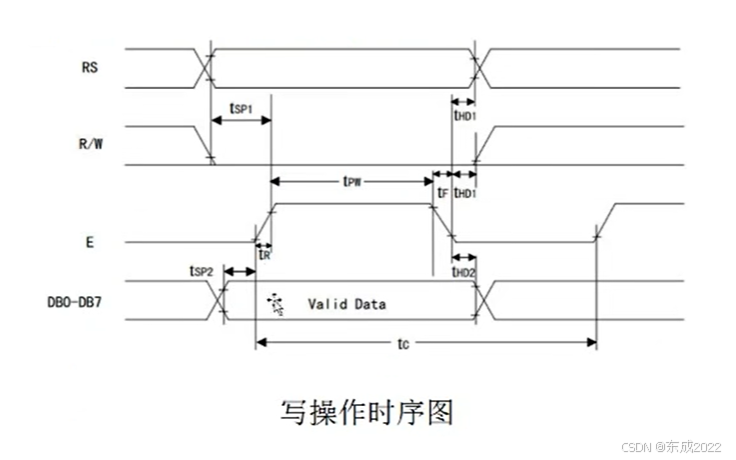

简单介绍一下LCD1602的引脚、指令、热线，使用。

仿真中VEE直接接地，15，16脚是没有的！

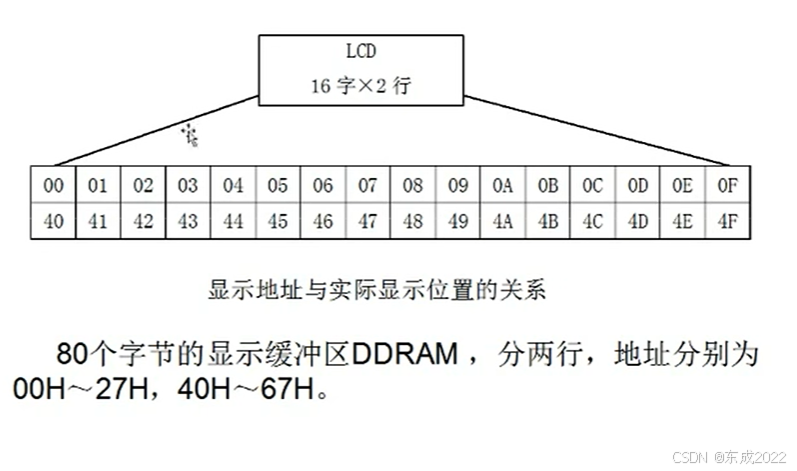

来看一下显示地址与实际显示位置的关系：

原始显示地址为0x80，以下的地址要以0x80为初始值往上加。

第一行0x80 + 0x00 = 0x80，开始，陆续加1；

第二行0x80 + 0x40 = 0xc0，开始，陆续加1。

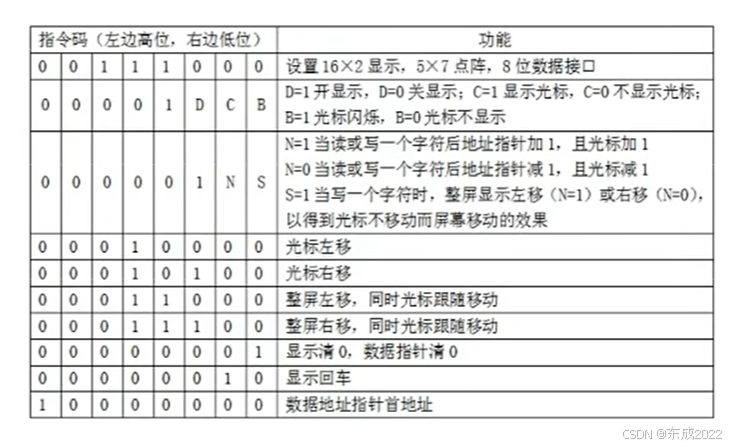

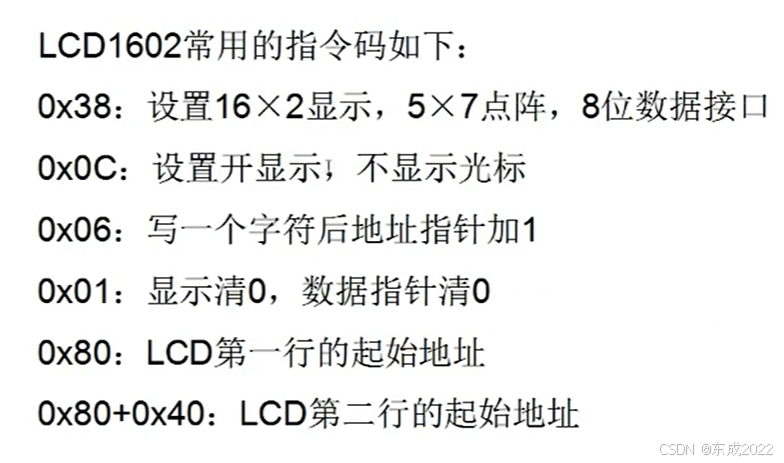

LCD1602常用的指令码：

对于LCD1602，经常用的还是写命令比较多。

RS = 0 的时候写命令；

RS = 1 的时候写数据。

仿真一下：

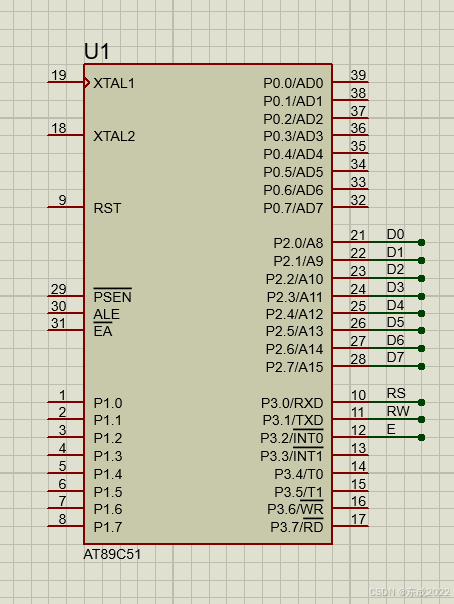

AT89C51连线，标线图

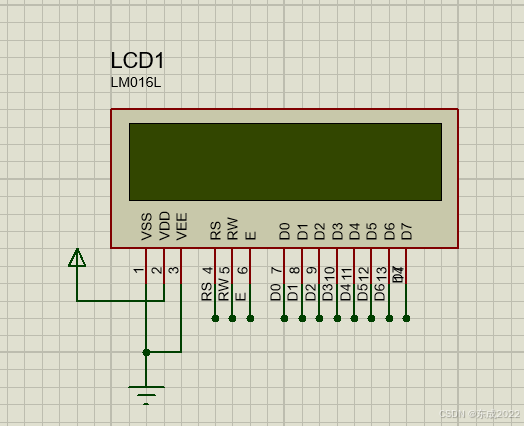

LCD1602连线、标线图

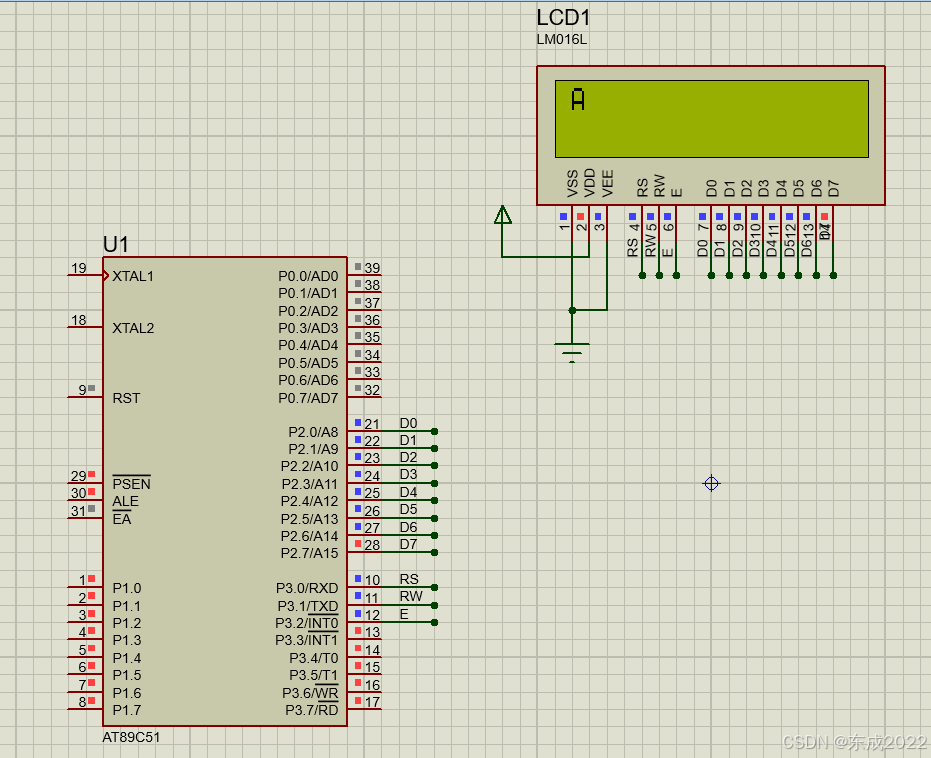

先测试一下显示单个字符，代码如下：

#include <REGX51.H>

sbit RS = P3^0;
sbit RW = P3^1;
sbit E = P3^2;

void delay(unsigned int t)
{
	unsigned int i=0, j=0;
	for(i=0;i<t;i++)
	{
		for(j=0;j<120;j++);
	}
}

void writeData(unsigned char dat)
{
	RS = 1;
	RW = 0;
	E = 0;
	P2 = dat;
	delay(5);
	E = 1;
	E = 0;
}

void writeCom(unsigned char com)
{
	RS = 0;
	RW = 0;
	E = 0;
	P2 = com;
	delay(5);
	E = 1;
	E = 0;
}

void initLcd1602()
{
	writeCom(0x38);
	writeCom(0x0c);
	writeCom(0x06);
	writeCom(0x01);
}
void display()
{
	writeCom(0x80);
	delay(5);
	writeData('A');
	delay(5);
}

void main()
{
	initLcd1602();
	while(1)
	{
		display();
	}
}

没问题，接下来再显示一个字符串，代码如下：

#include <REGX51.H>

sbit RS = P3^0;
sbit RW = P3^1;
sbit E = P3^2;

unsigned char str[] = {"Hello world!"};

void delay(unsigned int t)
{
	unsigned int i=0, j=0;
	for(i=0;i<t;i++)
	{
		for(j=0;j<120;j++);
	}
}

void writeData(unsigned char dat)
{
	RS = 1;
	RW = 0;
	E = 0;
	P2 = dat;
	delay(5);
	E = 1;
	E = 0;
}

void writeCom(unsigned char com)
{
	RS = 0;
	RW = 0;
	E = 0;
	P2 = com;
	delay(5);
	E = 1;
	E = 0;
}

void initLcd1602()
{
	writeCom(0x38);
	writeCom(0x0c);
	writeCom(0x06);
	writeCom(0x01);
}
void display()
{
	unsigned i=0;
	writeCom(0x80);
	delay(5);
//	writeData('A');
//	delay(5);
//	writeData('x');
//	delay(5);
//	writeData(0X38);
//	delay(5);
	while(str[i] != '\0')
	{
		writeData(str[i]);
		i++;
	}
}

void main()
{
	initLcd1602();
	while(1)
	{
		display();
	}
}

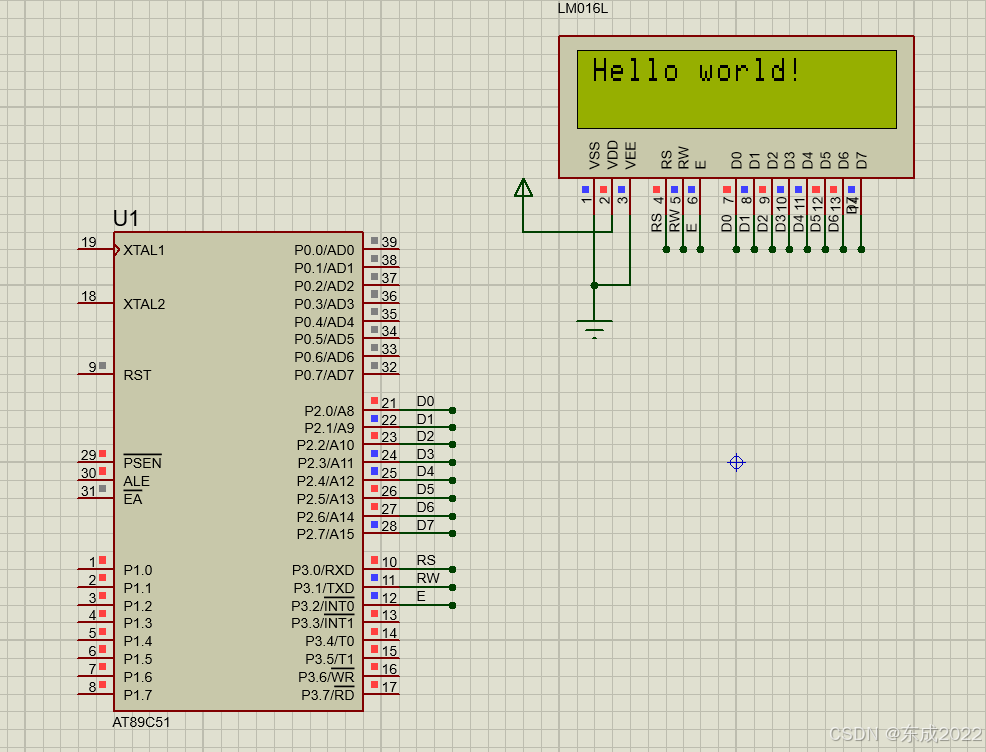

好了，显示正常，完活！
