异步复位的32位数据寄存器【VHDL】

一、实验要求：
设计一个具有异步复位功能的32位数据寄存器



思路：利用一个复位信号，当复位为0时将信号复位，当复位信号为1时，把数据储存。

二、代码

其中Q都为0的代码可改为Q<=(OTHERS<=0);

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY REG32 IS
PORT(CLK: IN STD_LOGIC;
     NRESET: IN STD_LOGIC;
     D:   IN STD_LOGIC_VECTOR (31 DOWNTO 0);
	 Q:  OUT STD_LOGIC_VECTOR (31 DOWNTO 0));
END ENTITY REG32;
ARCHITECTURE ART OF REG32 IS
BEGIN
PROCESS(CLK,NRESET,D) IS
  BEGIN
  IF(CLK'EVENT AND CLK='1') THEN
  IF(NRESET='0') THEN
   Q<= "00000000000000000000000000000000";
  ELSE
  Q<=D;
  END IF;
  END IF;
 END PROCESS;
END ARCHITECTURE ART;

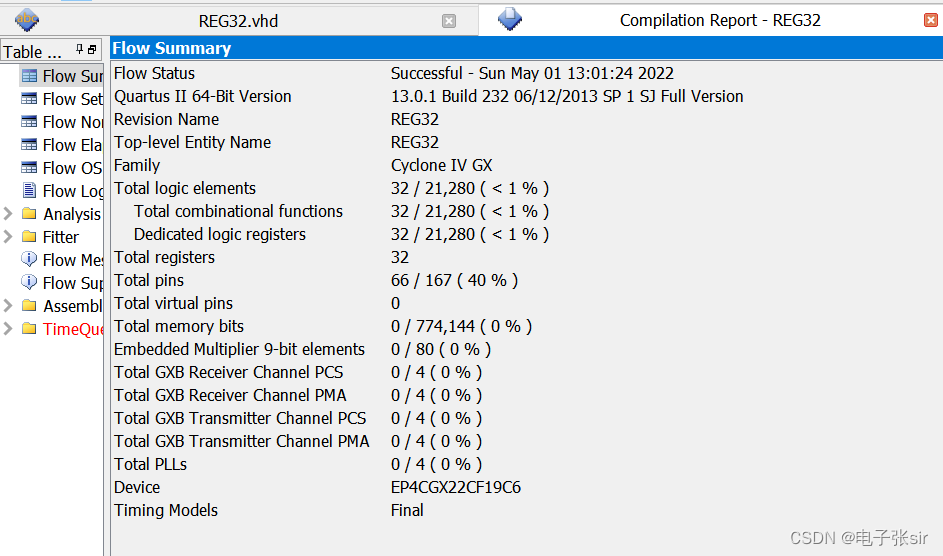

三、编译结果：

四、代码分析：

IF(CLK'EVENT AND CLK='1') THEN
  IF(NRESET='0') THEN
   Q<= "00000000000000000000000000000000";                                                                              ELSE
  Q<=D;

 由于实验要求为异步复位，当复位信号为0为有效信号

（若为同步复位则复位信号为1时为有效信号）

利用俩个IF语句完成程序主要功能，当时钟上升沿触发寄存器功能后由复位信号决定是信号复位还是存储！

对于如果要改为其他类似功能的，其中的思想还是一样的，大家可以多去尝试尝试。
