一.概述

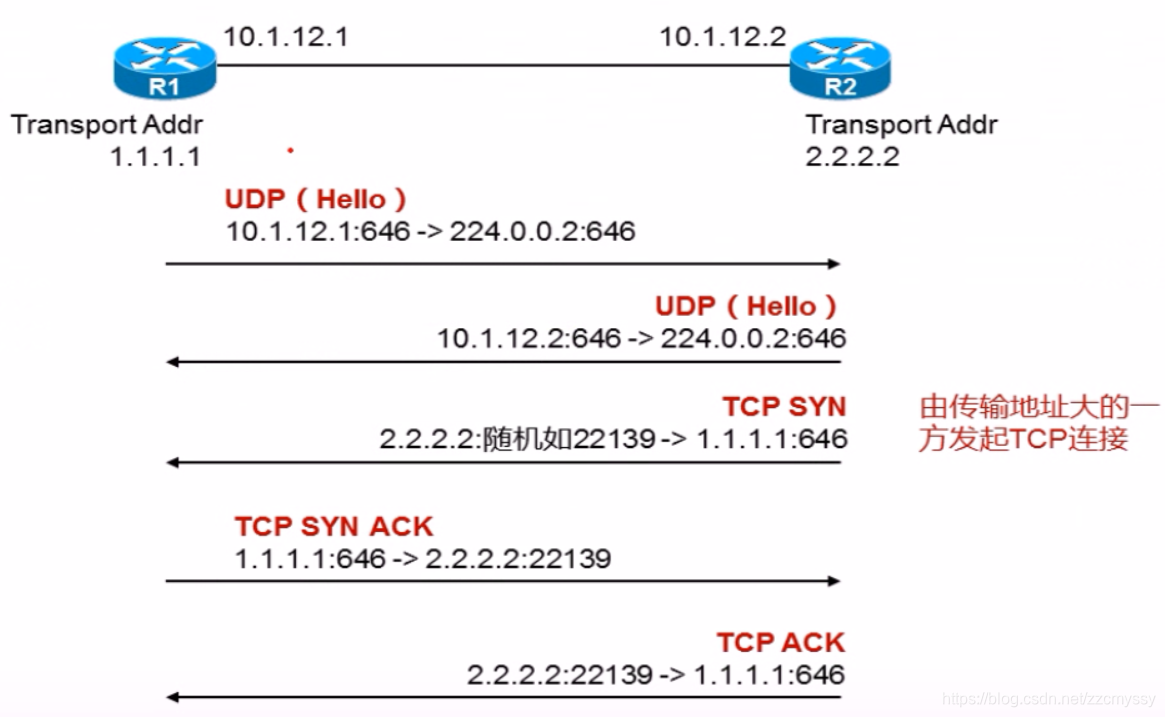

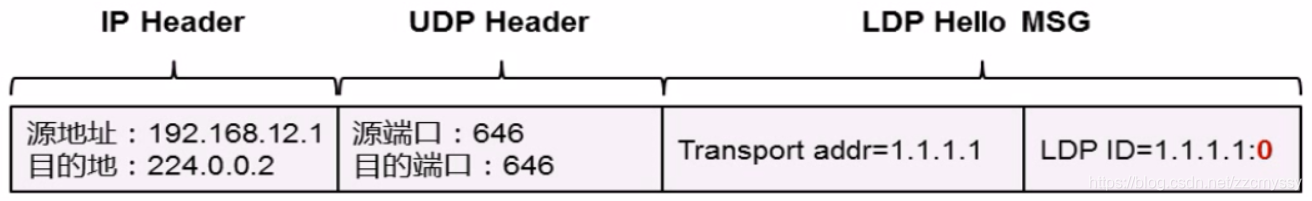

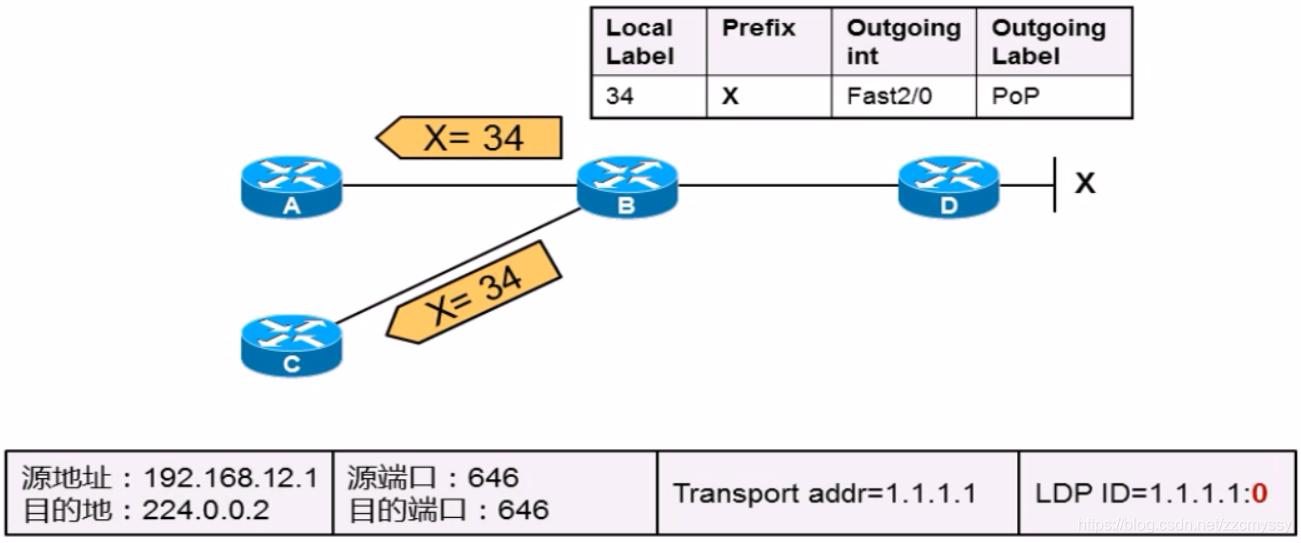

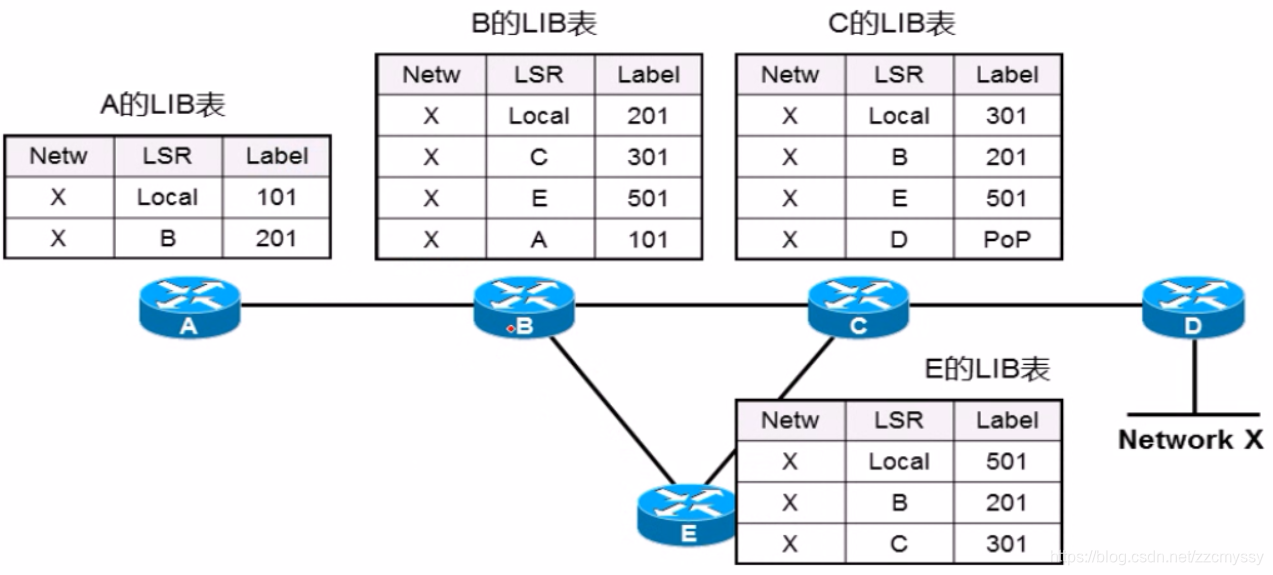

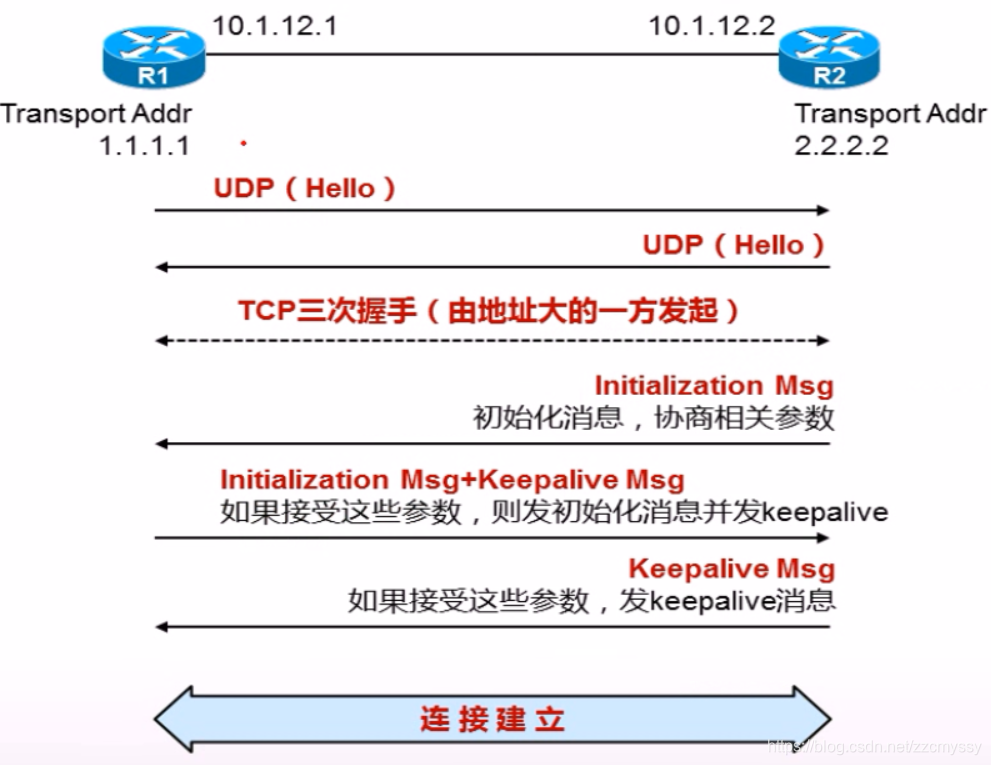

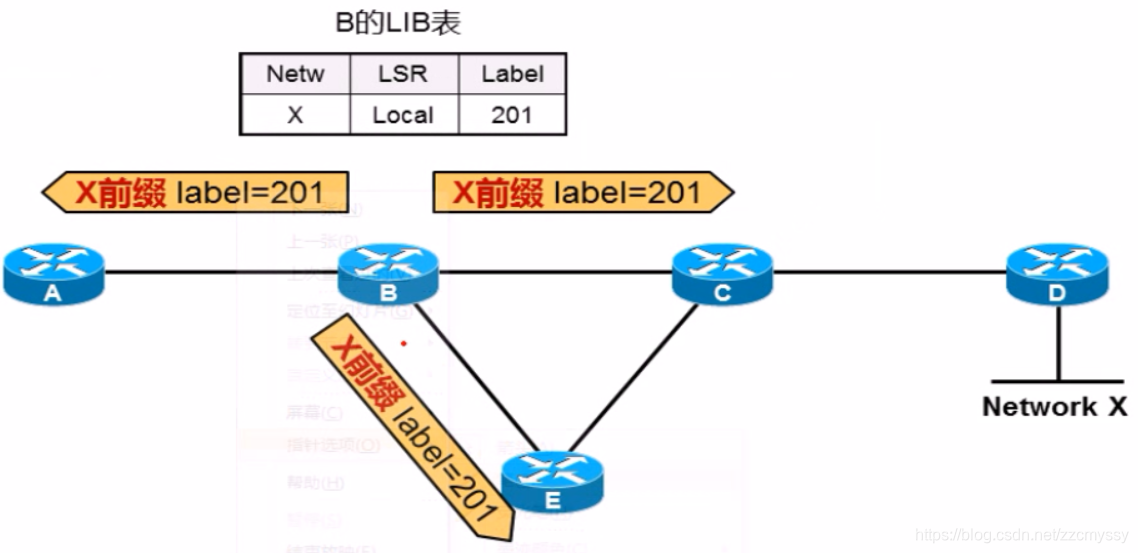

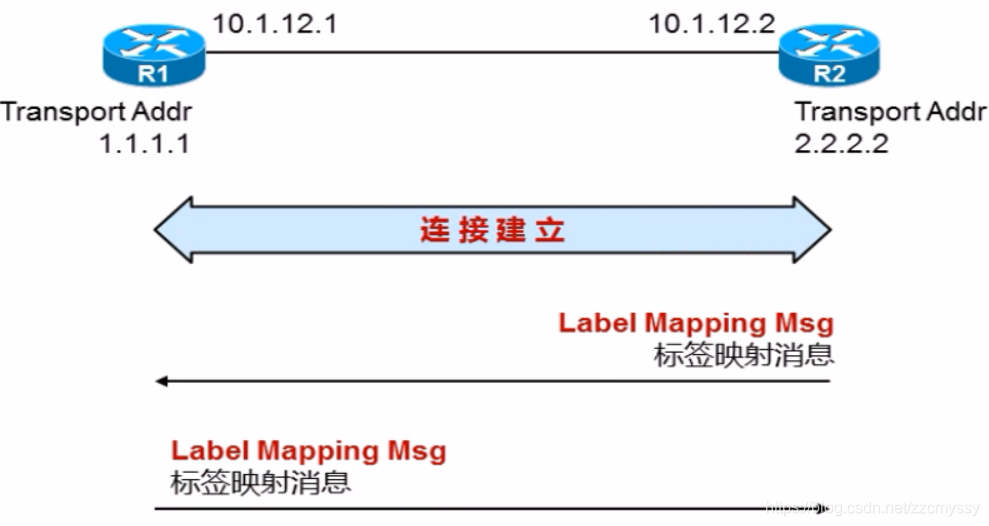

1.对IP路由表中的每一条IGP的IP前缀来说，每一台运行LDP协议的LSR都会进行本地捆绑，为IPv4前缀分配标签，然后LSR再将该分配的标签分发给所有LSR邻居。这些接收到的标签转换为远程标签remote label，之后邻居将该远程标签和本地标签存储于一张特殊的表中，这个表就是标签信息库LIB。通常一台LDP路由器有多个邻居，这些邻居都会给路由分配标签然后将这些标签传给自己

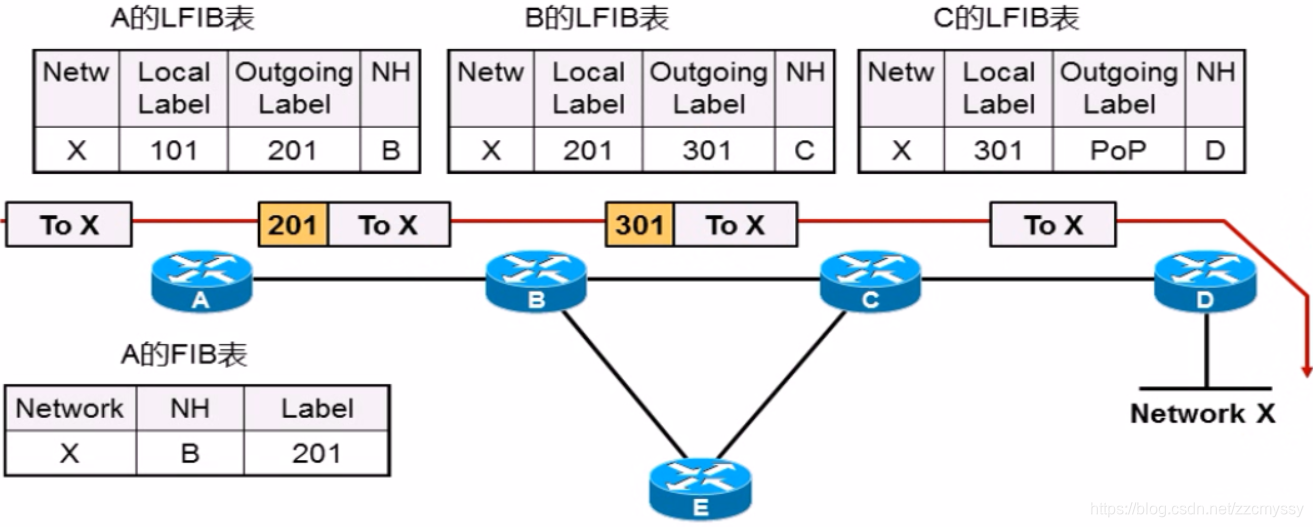

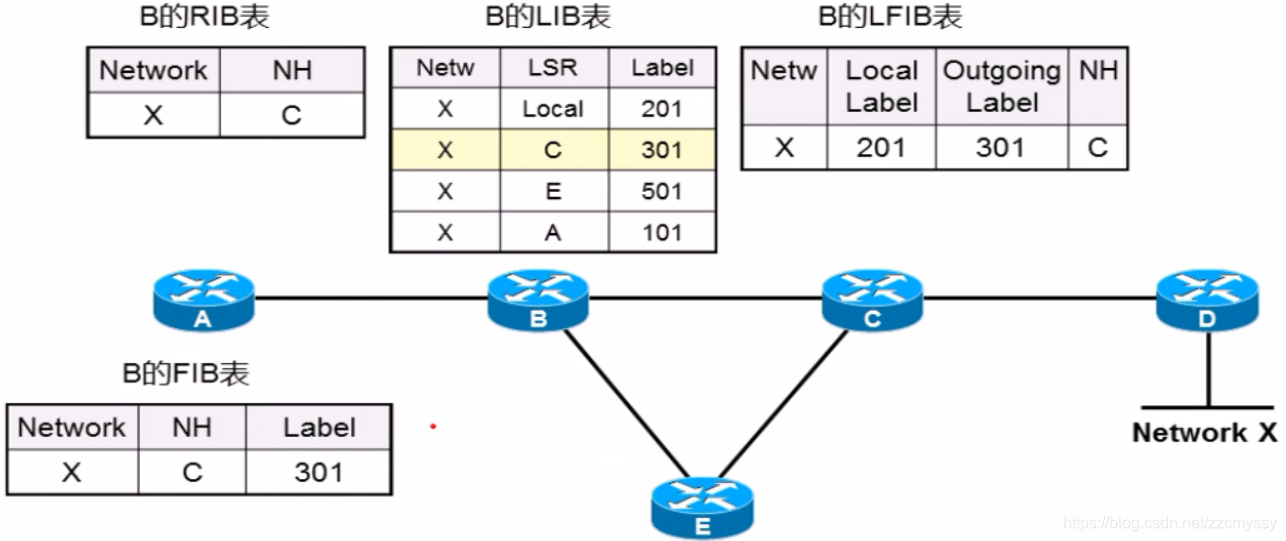

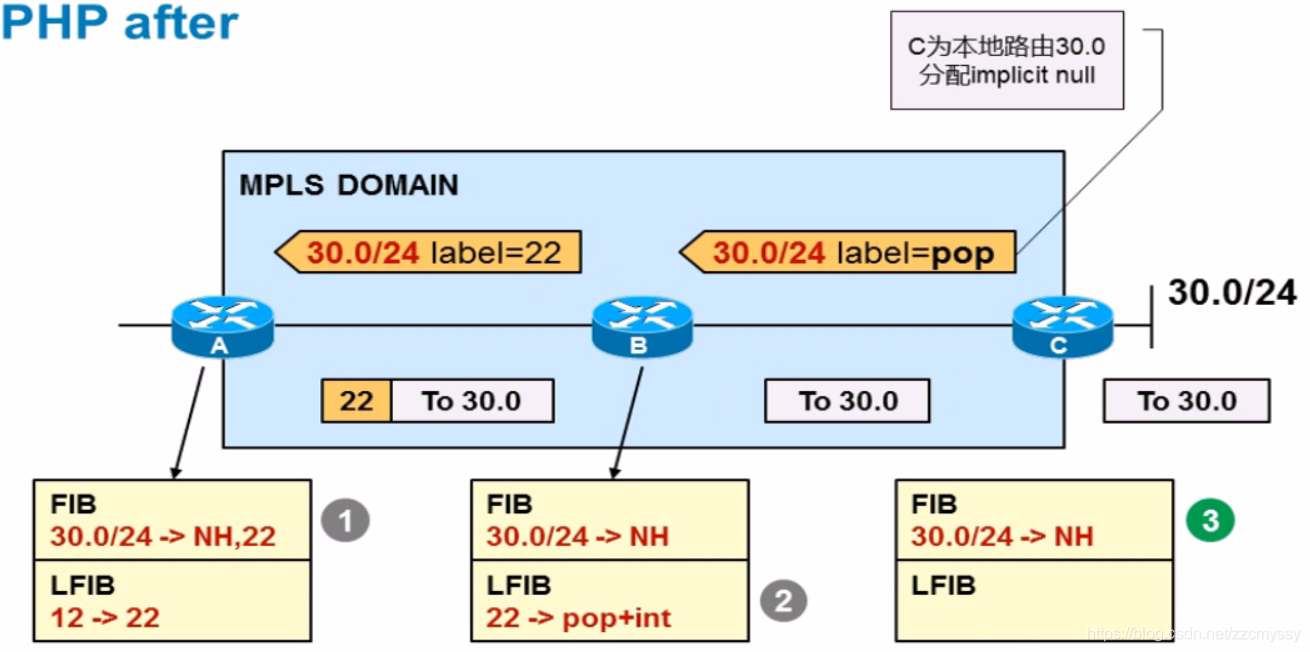

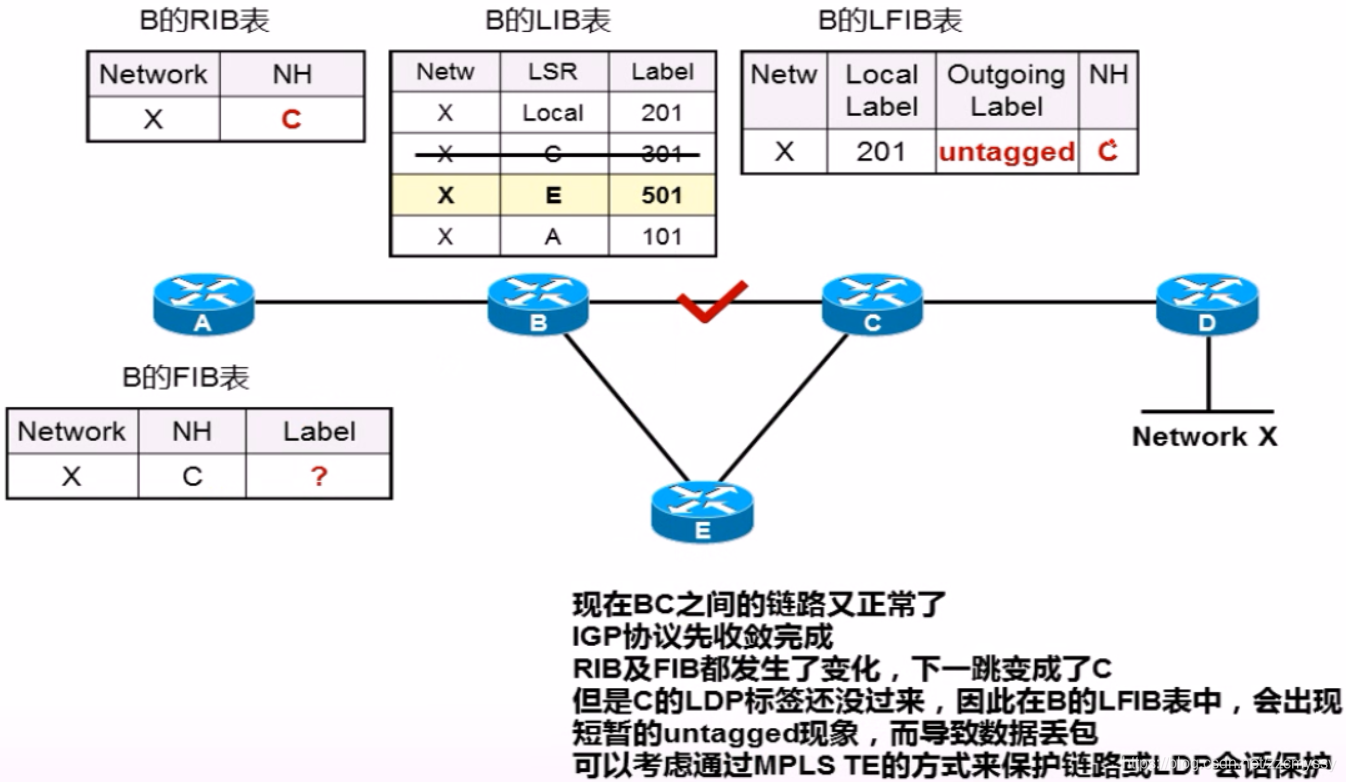

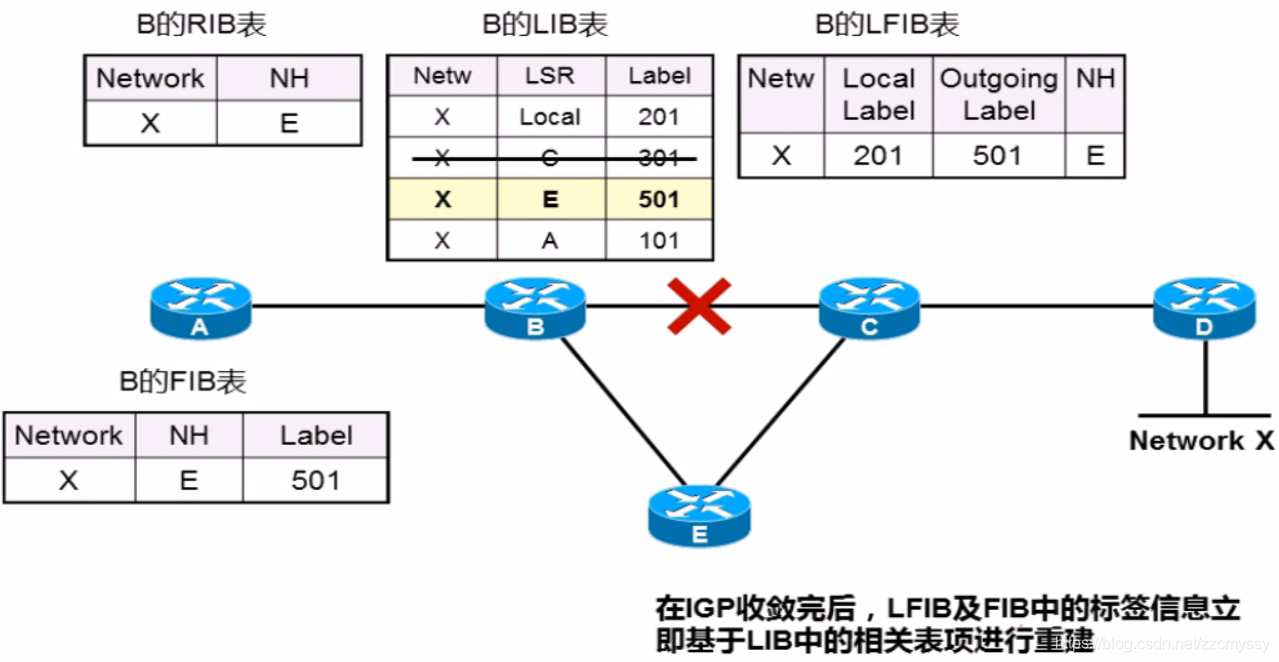

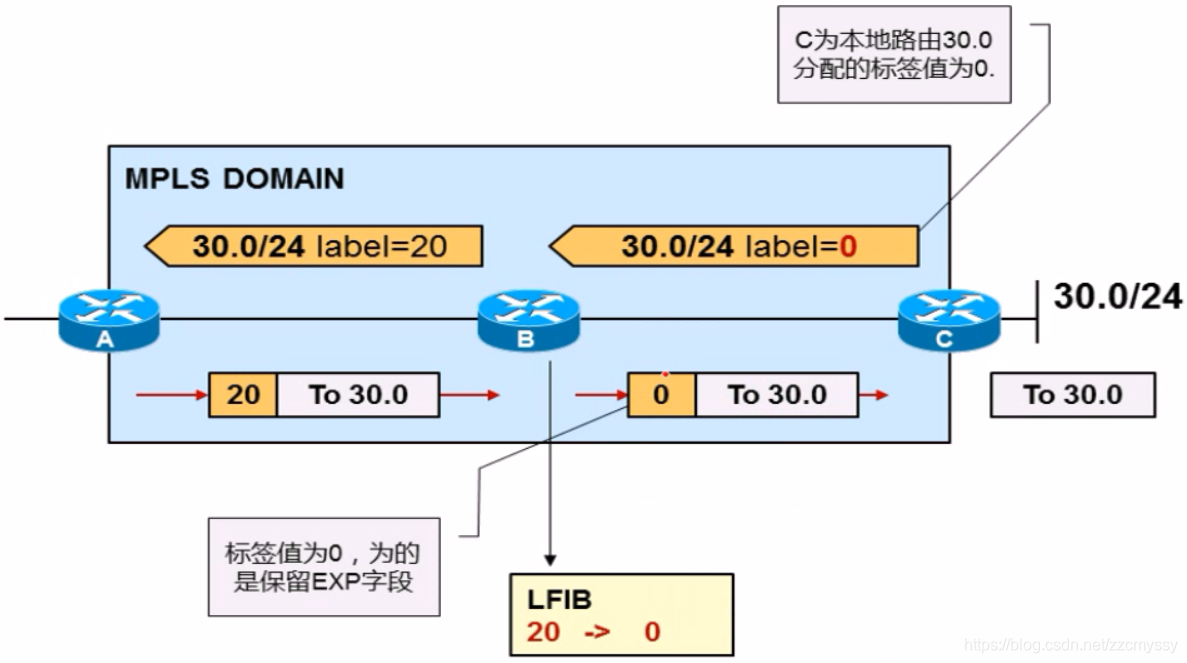

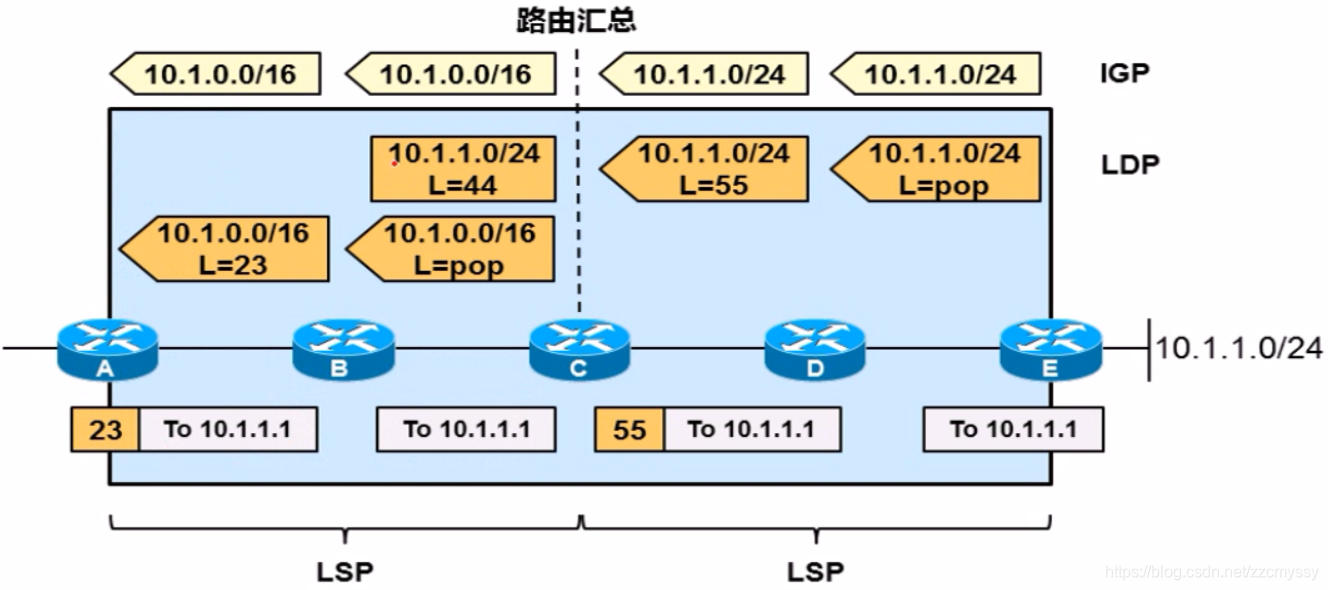

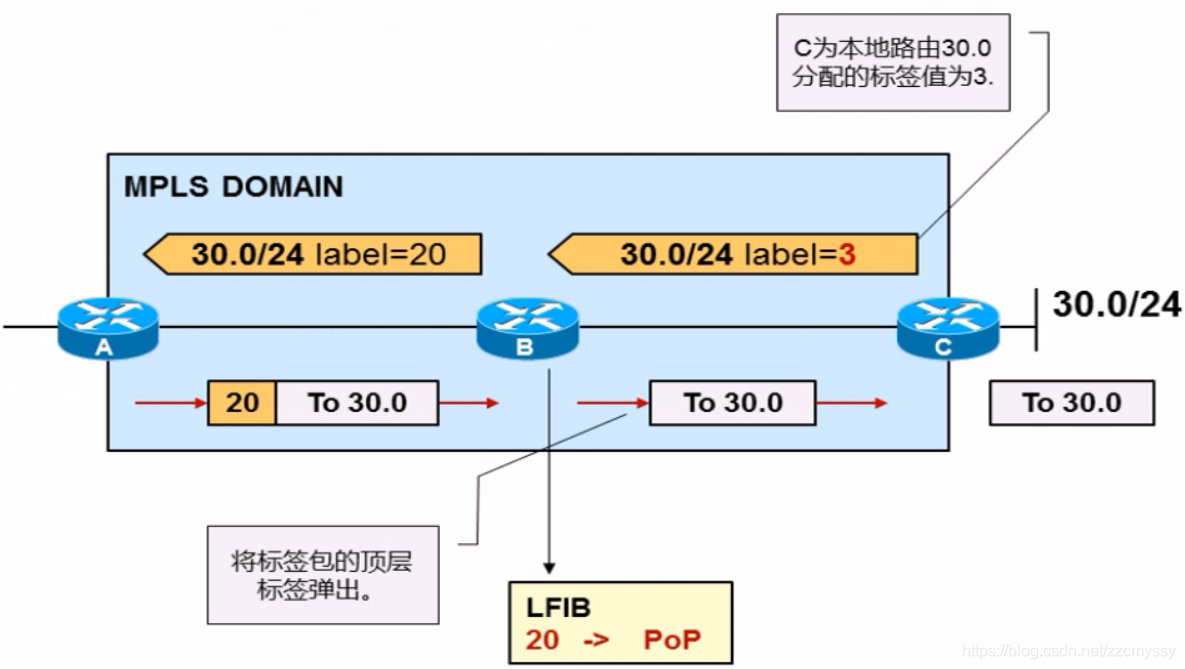

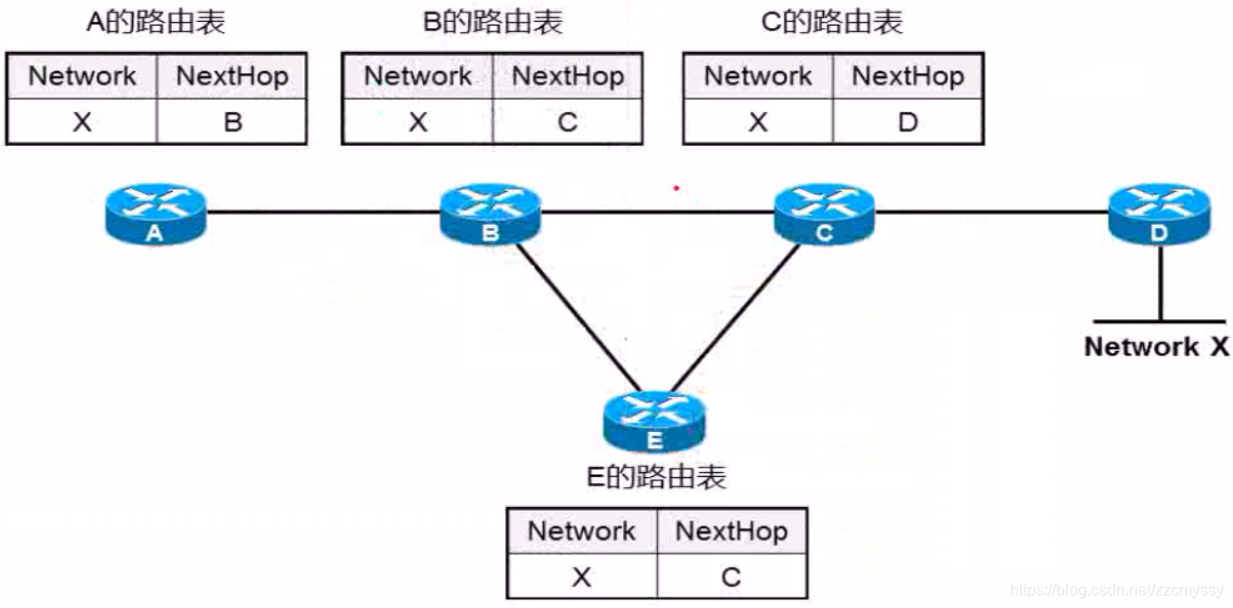

2.在所有捆绑某一特定前缀的remote label中，LSR只使用其中一个标签来确定该前缀的出站标签。RIB，也就是路由表来决定IPv4前缀的下一跳是什么。而LSR从下游LSR收到的远程标签中选择其路由表中到达该前缀的吓一跳的标签。LSR用这样的信息来创建它自己的标签转发信息库LFIB

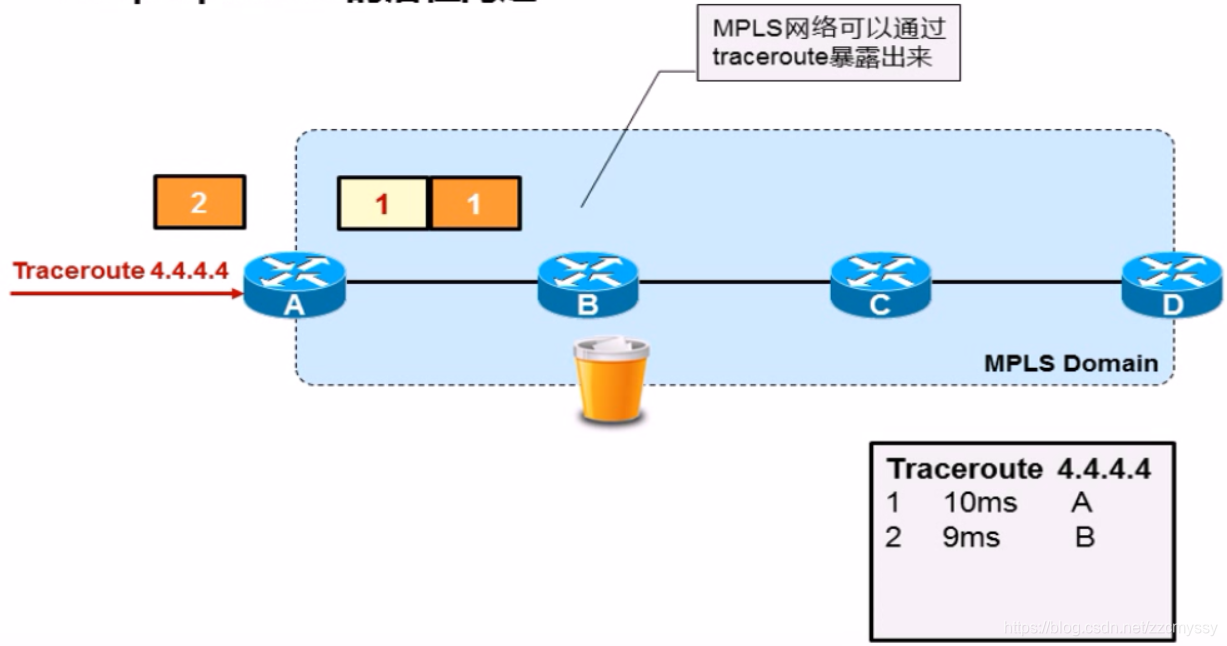

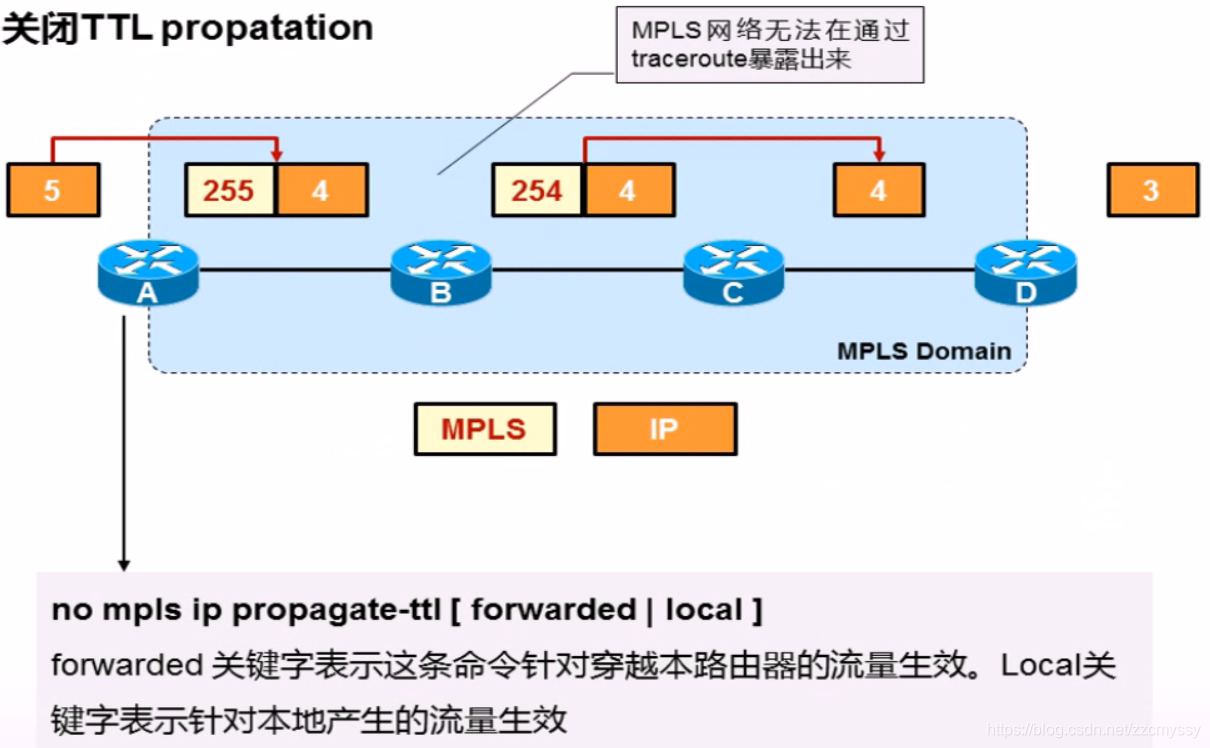

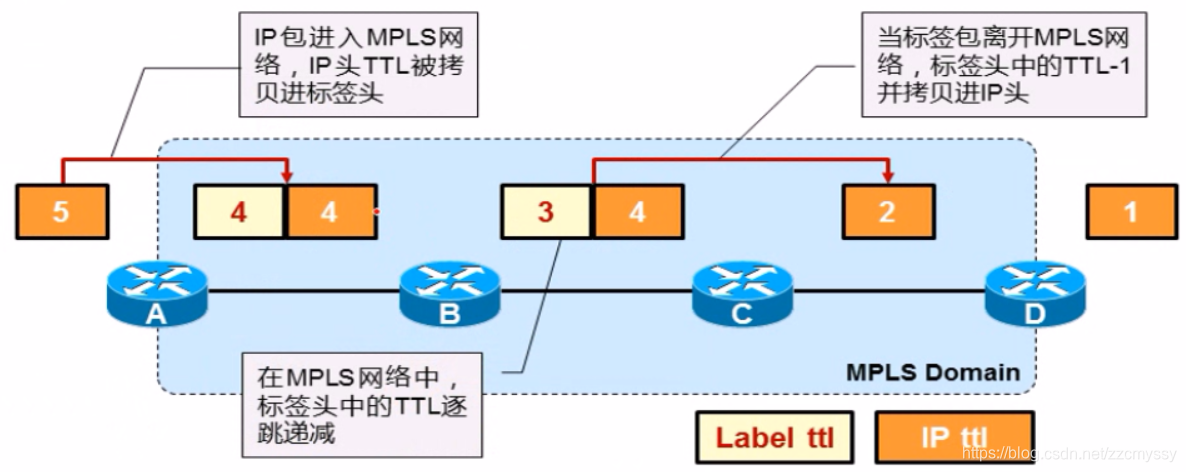

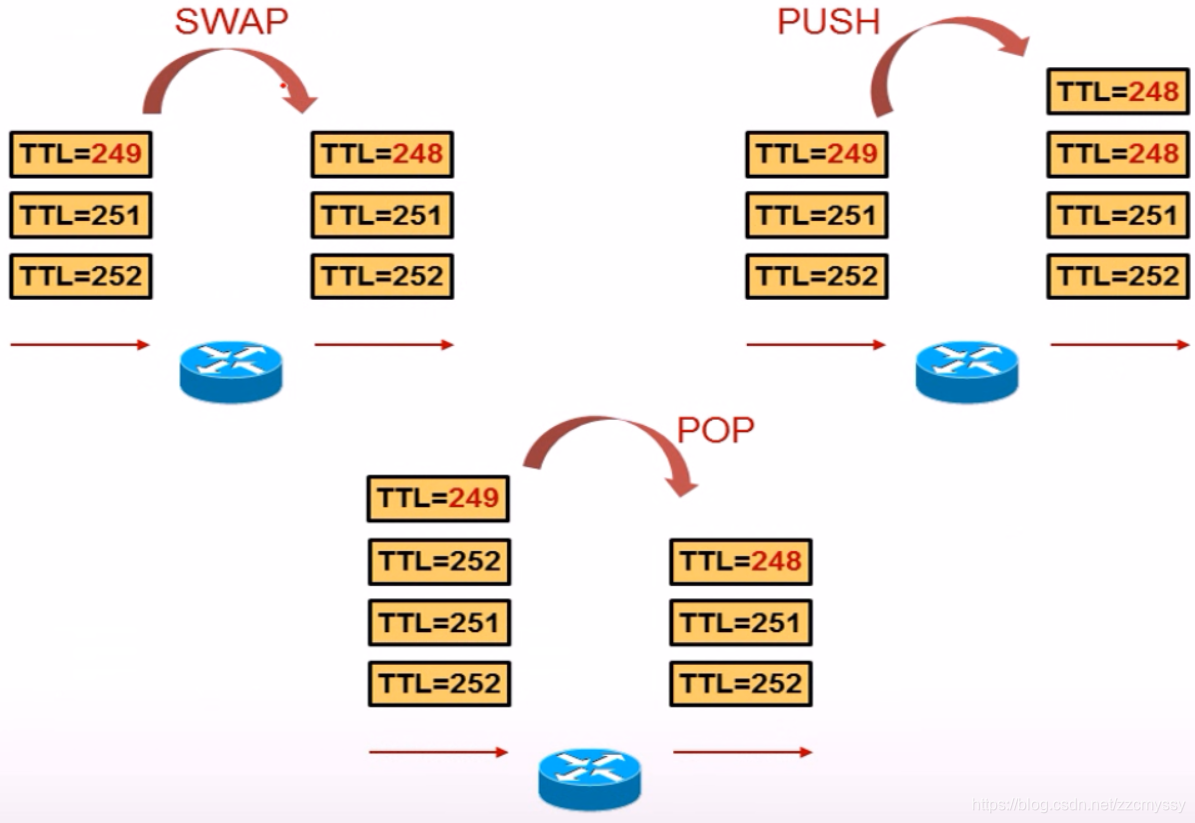

二.LDP配置

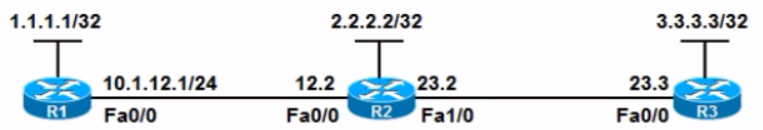

R1配置

Router(config)# interface Ethernet0/0

Router(config-if)# ip address 10.1.12.1 255.255.255.0

Router(config-if)# mpls ip

Router(config-if)# no shutdown

Router(config)# interface Ethernet0/0

Router(config-if)# ip address 1.1.1.1 255.255.255.0

Router(config)# ip cef

Router(config)# mpls ldp router-id lo0

Router(config)# mpls label range 100 199

Router(config)# router os 110

Router(config-router)# router-id 1.1.1.1

Router(config-router)# net 10.1.12.1 0.0.0.0 a 0

Router(config-router)# net 1.1.1.1 0.0.0.0 a 0

R2配置

Router(config)# interface Ethernet0/0

Router(config-if)# ip address 10.1.12.2 255.255.255.0

Router(config-if)# mpls ip

Router(config-if)# no shutdown

Router(config)# interface Ethernet0/1

Router(config-if)# ip address 10.1.23.2 255.255.255.0

Router(config-if)# mpls ip

Router(config-if)# no shutdown

Router(config)# interface Ethernet0/0

Router(config-if)# ip address 2.2.2.2 255.255.255.0

Router(config)# ip cef

Router(config)# mpls ldp router-id lo0

Router(config)# mpls label range 200 299

Router(config)# router os 110

Router(config-router)# router-id 2.2.2.2

Router(config-router)# net 10.1.12.2 0.0.0.0 a 0

Router(config-router)# net 10.1.23.2 0.0.0.0 a 0

Router(config-router)# net 2.2.2.2 0.0.0.0 a 0

R3配置

Router(config)# interface Ethernet0/0

Router(config-if)# ip address 10.1.23.3 255.255.255.0

Router(config-if)# mpls ip

Router(config-if)# no shutdown

Router(config)# interface Ethernet0/0

Router(config-if)# ip address 3.3.3.3 255.255.255.0

Router(config)# ip cef

Router(config)# mpls ldp router-id lo0

Router(config)# mpls label range 300 399

Router(config)# router os 110

Router(config-router)# router-id 3.3.3.3

Router(config-router)# net 10.1.23.3 0.0.0.0 a 0

Router(config-router)# net 3.3.3.3 0.0.0.0 a 0

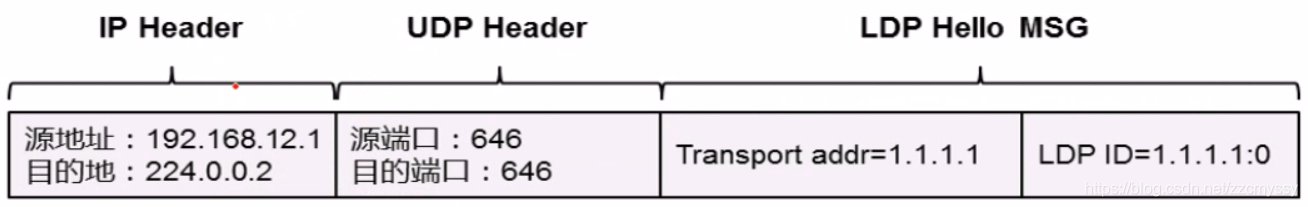

查看LDP邻居信息

Router# show mpls ldp neighbor

查看LDP邻居发现情况

Router# show mpls ldp discovery

查看FIB表

Router# show ip cef detail

查看LIB表

Router# show mpls ldp bindings

查看LFIB表

Router# show mpls forwarding-table
