频响测试低12dB问题

find . -name audio_device.xml | xargs ls -l

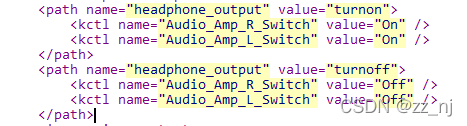

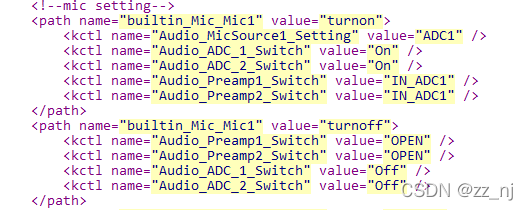

audio_device.xml



 snd_kcontrol_new

iface：control类型，通常是SNDRV_CTL_ELEM_IFACE_MIXER
name：kcontrol的名字，名字的命名规则遵循”源-方向-功能”
源可理解为control的输入端，如Master, PCM, CD, line等
方向代表kcontrol的数据流向，如Playback, Capture, Bypass, 也可以不定义，这时是双向的
功能，如Switch, Volume, Route等




 展开

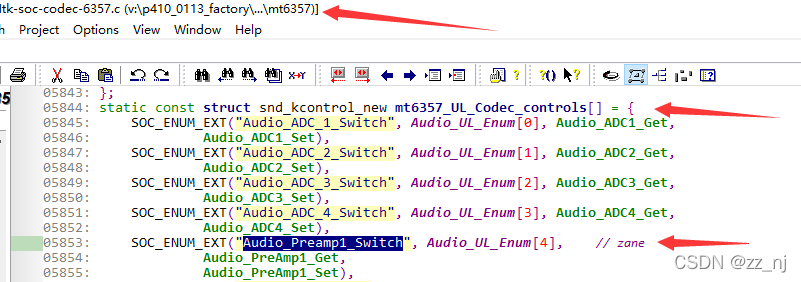

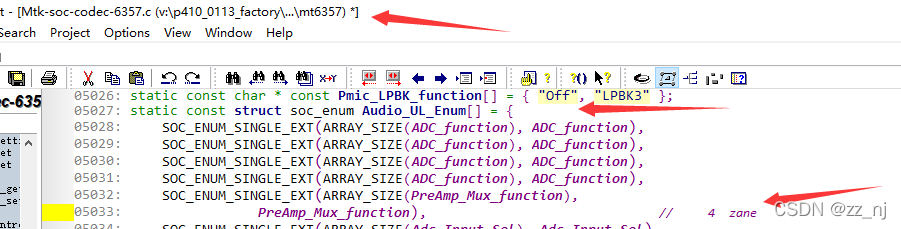

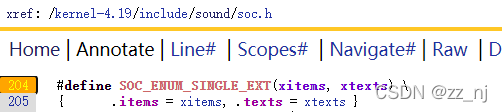

    SOC_ENUM_EXT("Audio_Preamp1_Switch", Audio_UL_Enum[4],    // zane
             Audio_PreAmp1_Get,
             Audio_PreAmp1_Set),

 ##############################

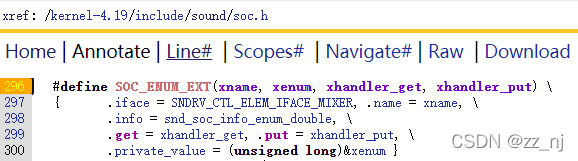

 {	.iface = SNDRV_CTL_ELEM_IFACE_MIXER, .name = "Audio_Preamp1_Switch", \
 	.info = snd_soc_info_enum_double, \
 	.get = Audio_PreAmp1_Get, .put =  Audio_PreAmp1_Set, \
 	.private_value = (unsigned long)& Audio_UL_Enum[4]}

130|hawaiip:/ # logcat | grep ApplyDeviceTurnonSequenceByName
01-13 17:44:01.978   542  5070 D AudioALSADeviceConfigManager: ApplyDeviceTurnonSequenceByName() DeviceName = builtin_Mic_Mic1 descriptor->DeviceStatusCounte = 0
01-13 17:44:01.993   542  5070 D AudioALSADeviceConfigManager: ApplyDeviceTurnonSequenceByName() DeviceName = headphone_output descriptor->DeviceStatusCounte = 0

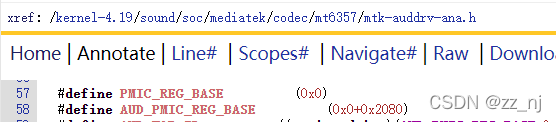

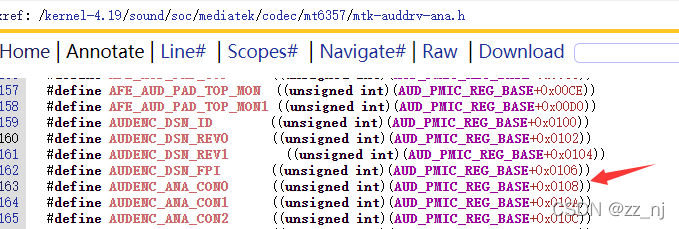

0x2080+0x0108 = 0x2188

测试工装上的测试命令

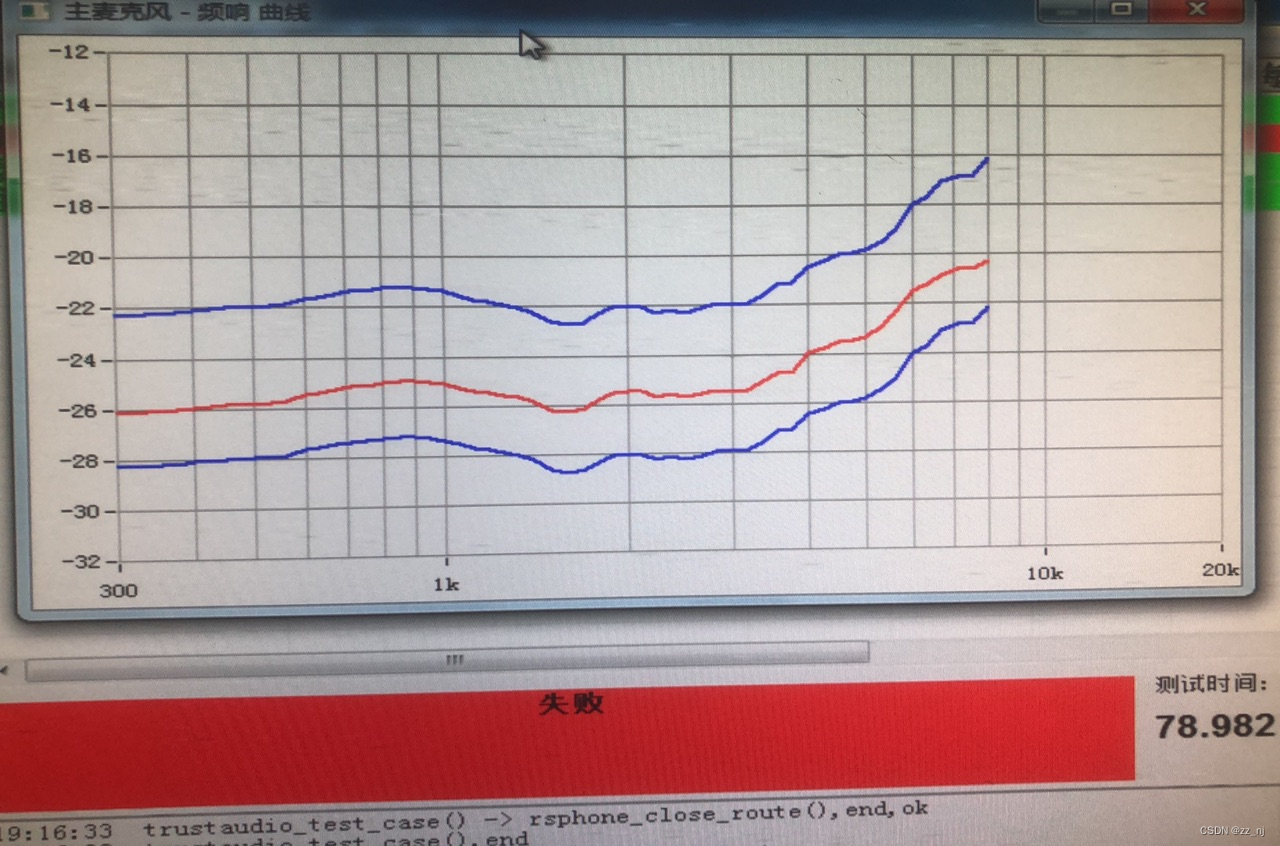

 正常的曲线

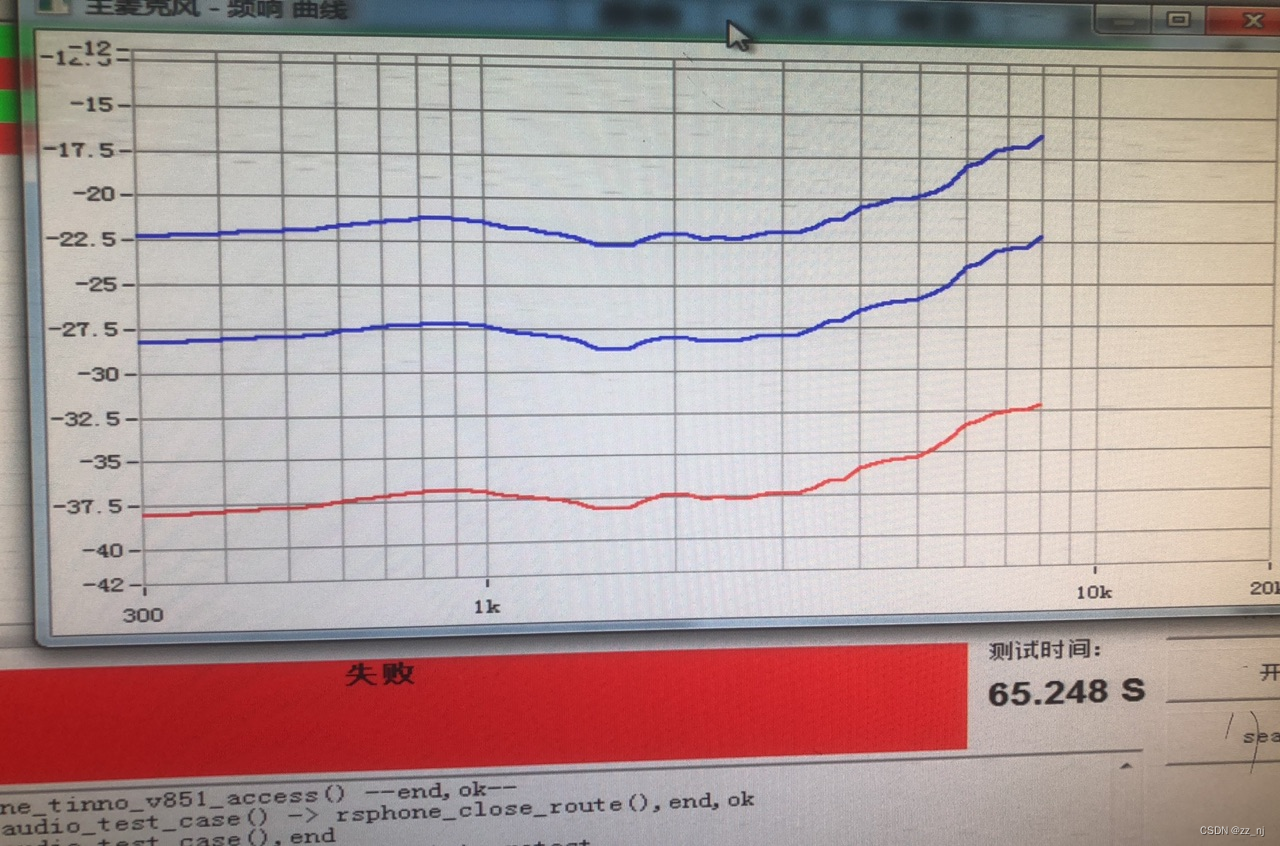

失败的曲线

 题外话，测试APP 用的是

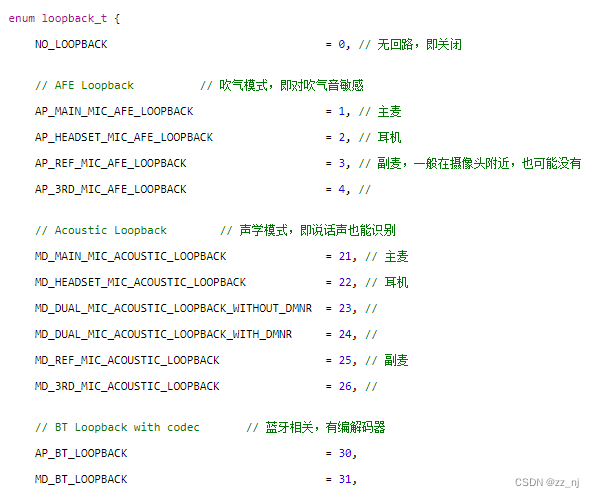

AudioSystem.setParameters("SET_LOOPBACK_TYPE=1,2");

在主麦和耳机之间形成loopback

获得了pass.rar  和 fail.rar

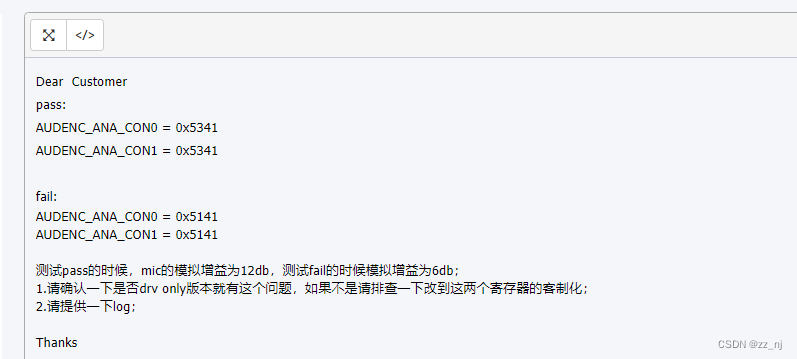

 图中文字有误，0x5341 是18dB ,0x5141是6dB , 正好相差了12dB;

当时是分析，前置测试打电话挂断电话时的状态不同，免提挂断时 主麦模拟增益的相应寄存器记录的是 18dB，听筒挂断时候是6dB ;

起频响测试的命令 adb shell am start -n com.ape.factory/.AuTestActivity -S -e mainmic 3

解决方法

adb shell tinymix Audio_PGA1_Setting 18Db;adb shell am start -n com.ape.factory/.AuTestActivity -S -e mainmic 3

fail.rar pass.rar 文件已上传

这篇文章也可以参考甚至可以合并 优快云 《MIC 增益调节 MT6357》
