示波器指南

示波器探头

当探头探测到被测电路后，探头成了被测电路的一部分。探头的负载效应应包括下面3个部分：

• 阻性负载效应
• 容性负载效应
• 感性负载效应

阻性负载

阻性负载相当于在被测电路上并联了一个电阻，对被测信号有分压的作用，影响被测信号的幅度和直流偏置。有时，加上探头时，有故障的电路可能变得正常了。一般推荐探头的电阻R>10倍被测源电阻，以维持小于10%的幅度误差。

容性负载

容性负载相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，会影响被测信号的上升下降时间，影响传输延迟，影响传输互联通道的带宽。有时，加上探头时，有故障的电路变得正常了，这个电容效应起到了关键的作用。一般推荐使用电容负载尽量小的探头，以减少对被测信号边沿时间的影响。

感性负载

感性负载来源于探头地线的电感效应。地线的电感会与容性负载和阻性负载形成谐振，从而使显示的信号上出现振铃。如果显示的信号上出现明显的振铃，需要检查确认是被测信号的真实特征还是由于接地线引起的振铃，检查确认的办法是使用尽可能短的接地线。一般推荐使用尽量短的地线，一般地线电感=1nH/mm。

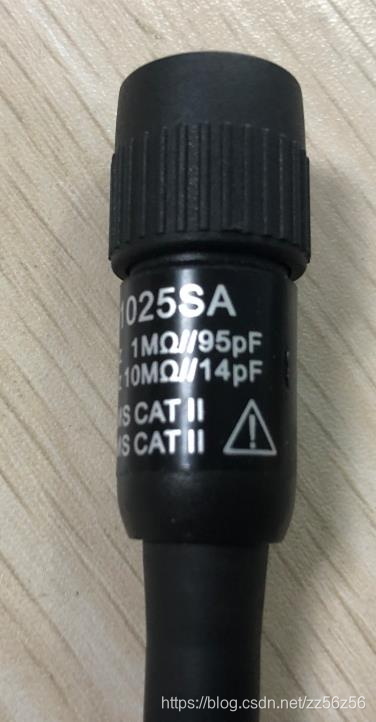

X1档

• 输入阻抗小，负载电容大
• 适合测量电源纹波

信号没有经过衰减进入示波器的，输入阻
