adc和dma的使用原理和过程

1.什么是ADC

        ADC（Analog-Digital Converter）模拟-数字转换器；

        作用：ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁。

        模拟信号 A：指的是连续变化的物理量， 例如今天的温度变化， 湿度变化， 压力等等。模拟信号又叫连续信号。

        数字信号 D ：数字信号， 是离散信号， 可以用有限的数字来表示。

        转换器 C：转换器 可以将 A模拟信号 转化为 D数字信号

        1.1过程：

        首先我们开启时钟CLOCK,START给予一个脉冲信号，让ADC开始转换。我们可能有多路的输入，这时候可以根据，地址所存译码器，选择对应通道，输入电压A，然后SAR给DAC数据，DAC根据SAR的数据输出对应的电压B,比较器比较B和A的大小关系。然后SAR采用二分法的方法输出数据给DAC，使得DAC输出的电压B，不断和A的缩小差距近似相等。当近似相等时候，SAR将数据传递给8位锁存器，并将EOC置0，标志着转换完成，我们就可以根据8位地址锁存器的数据，DAC参考电压，与255~0的对应关系进行转换就可以得到数据，这里电压我以3.3举例（具体以实际为准）。



         1.2ADC采样配置的步骤

        1.开启RCC时钟，包括ADC,GPIO 包括ADC预分频ADCCLK也要配置（RCC库函数中）；

        2.GPIO配置，为ADC采样输入；

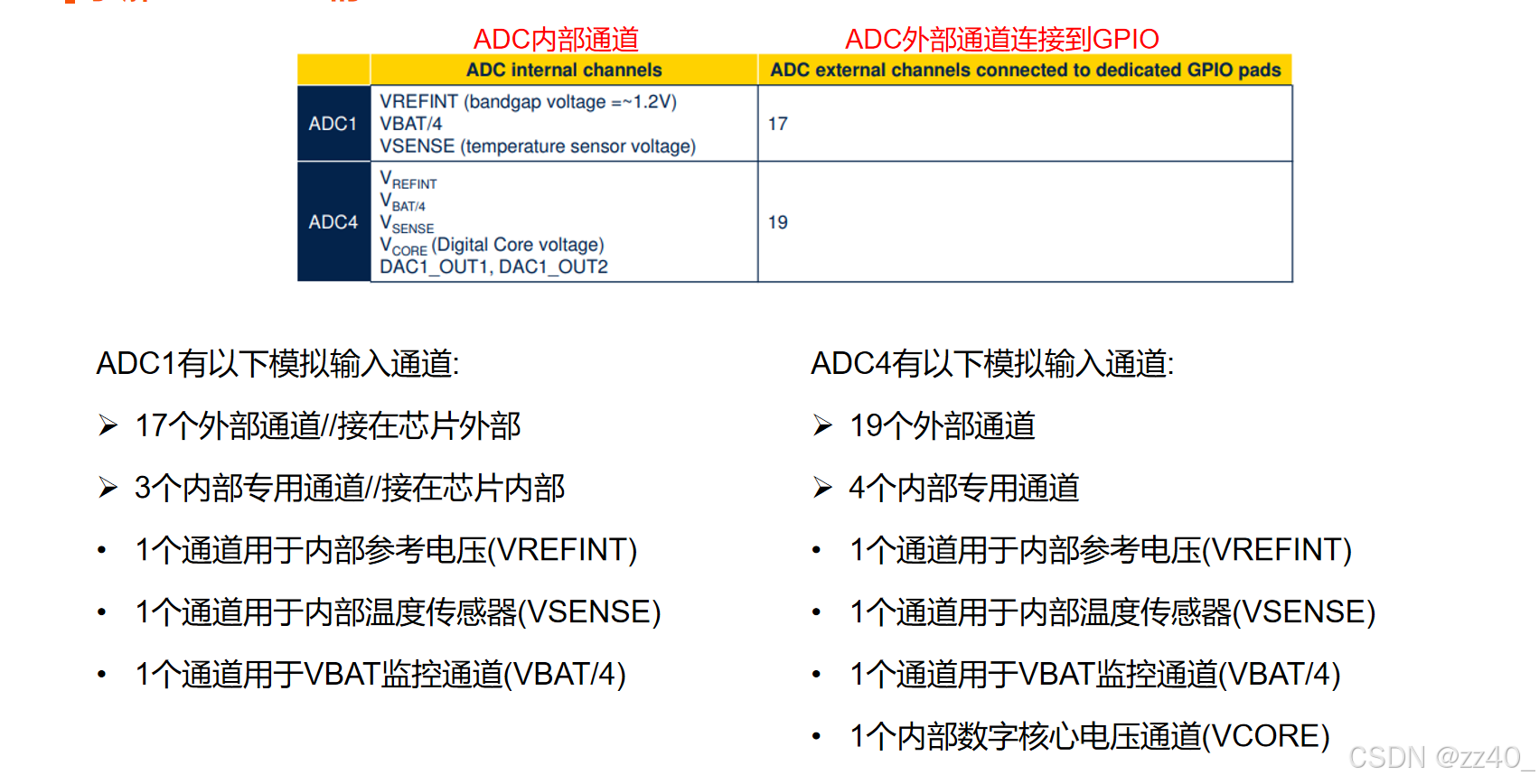

        3.配置多路选择开关；//进行通道的选择

        4.配置ADC结构体；

        5.配置校准（复位校准和开始校准）；

        6.软件触发开启ADC采样

        7.给一个合适的采样时间

        8.进行采样数据读取

        9.进行采样数据转换：采样值/2^ADC位数*参考电压

2.什么是DMA

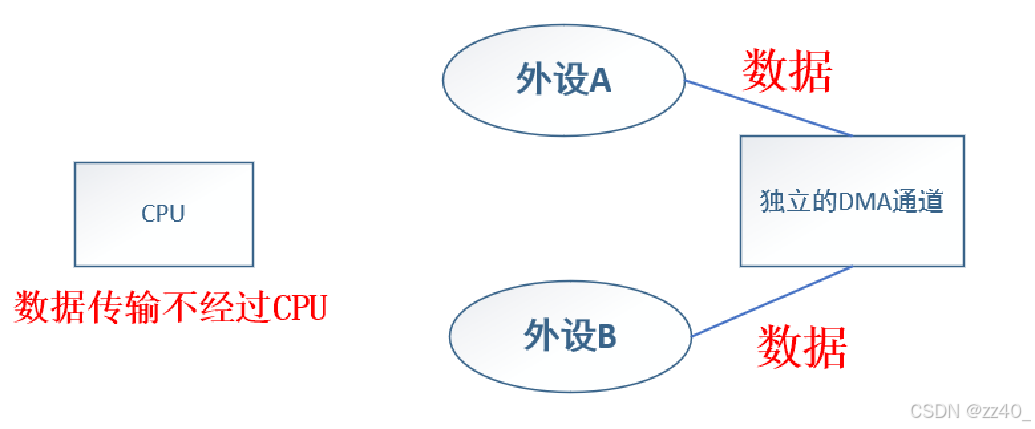

        DMA(直接存储器访问),DMA传输是将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。



        2.1DAM主要特性

        1.双向的AHB主端口，GPDMA：2个端口

        2.内存映射数据从源到目标的传输：外设到内存，内存到外设，内存到内存，外设到外设，

        3.在睡眠和停止模式下自主数据传输

        4.并发DMA通道，GPDMA 有 16 个通道
