本文参考PCIe协议 5.0：https://download.youkuaiyun.com/download/zz2633105/89204842

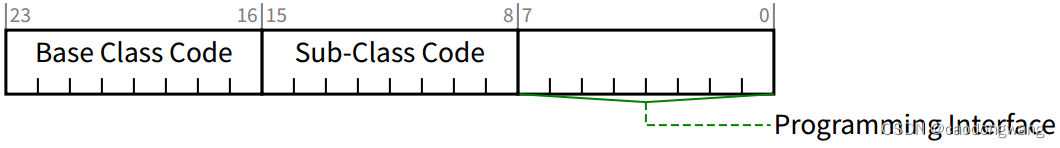

PCIe配置空间

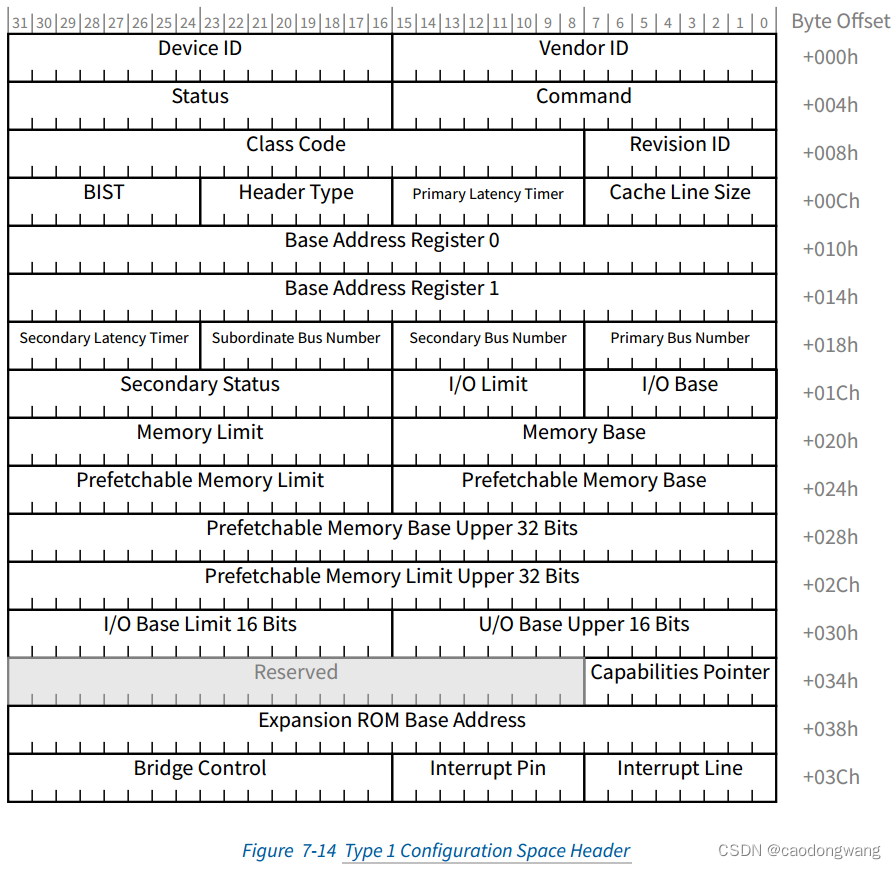

Bridge标准配置空间

在这里插入图片描述

Vendor ID Register (Offset 00h)

PCIe设备厂商ID，比如Intel的Vendor ID通常是0x8086。需要注意的是，厂商的ID不是厂商随意定的，而是由厂商花钱申请的，已申请PCIe厂商ID可以通过网址查询。

Device ID Register (Offset 02h)

PCIe设备ID，需要厂商自定义，通常用来区分不同种类的设备。在系统中，一般通过厂商ID（Vendor ID）和设备ID（Device ID）来加载驱动，较复杂的设备还可能借助子系统ID（Subsystem ID）和子系统厂商ID（Subsystme Vendor ID）。

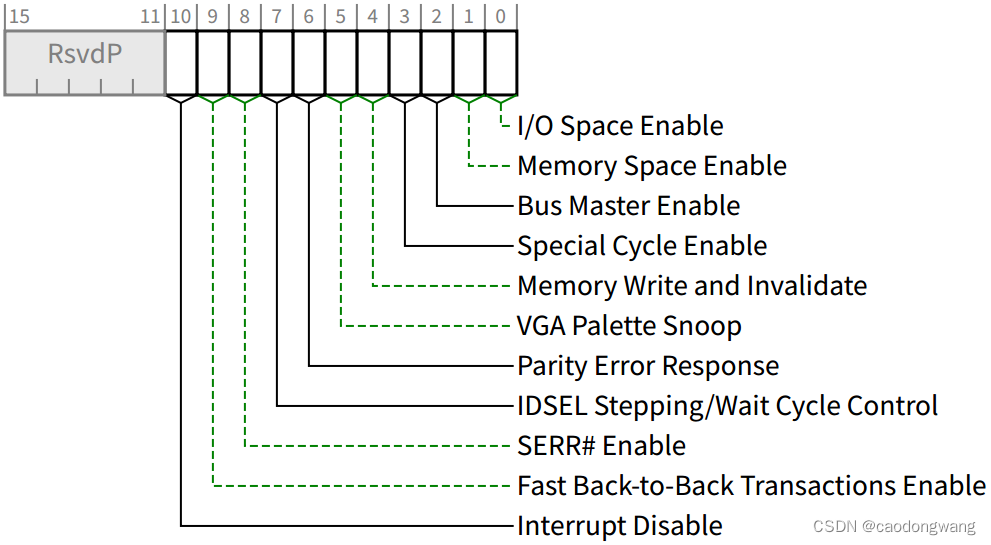

Command Register (Oﬀset 04h)

该寄存器为PCI设备的命令寄存器，在初始化时，其值为0，此时这个PCIe设备除了能够接受配置请求总线事务之外，不能接收任何存储器或I/O请求。系统软件需要合理设置该寄存器之后，才能访问该设备的存储器或者I/O空间。在linux系统中，设备驱动程序调用pci_enable_device函数，使能该寄存器的I/O和Memory Space位之后，才能访问该设备的存储器或者I/O地址空间。
在这里插入图片描述
说明

bit	功能
0	I/O Space Bit，该Bit表示PCIe设备是否响应I/O请求，为1时响应，为0时不响应。如果PCIe设备支持I/O地址空间，系统软件会将该Bit置1，复位值为0。
1	Memory Space Bit，该Bit表示PCIe设备是否响应内存请求（Memory Read/Write），为1时响应，为0时不响应。如果PCIe设备支持内存空间，系统软件会将Bit置1，复位值为0。
2	Bus Master Bit，对于EP，该Bit表示PCIe设备是否可以主动发起I/O和内存请求，为1时表示可以，为0时表示不可以，复位时为0。对于Bridge，该Bit除了表示自身是否可以主动发起I/O和内存请求外，还可以控制Bridge是否转发下行端口的I/O和存储器请求到上行端口。若该Bit为0，则拒绝转发下行端口的I/O和内存请求，并对Non-Posted请求给予回复UR（Unsupported Requests），Posted请求丢弃。
3	Special Cycle Enable，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
4	Memory Write and Invalidate，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
5	VGA Palette Snoop，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
6	Parity Error Response，复位值为0，当PCIe报文传输过程中出现奇偶校验错误时，该Bit为0，则只会将Status寄存器的`Detected Parity Error` bit置1，该Bit为1，则即将Status寄存器的`Detected Parity Error` bit置1，又将Status寄存器的`Master Data Parity Error` bit置1。
7	IDSEL Stepping/Wait Cycle Control，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
8	SERR# Enable，复位值为0。该Bit为1时，当PCIe设备出现错误，则允许发送Messages报文上报错误，具体的错误类型上报还需要看PCI Express Capability 的`Device Control Register` 寄存器。
9	Fast Back-to-Back Transactions Enable，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
10	Interrupt Disable，控制PCIe生成INTx中断的能力。置位为1时，禁止PCIe产生INTx中断。需要注意的是，PCIe设备取消了INTx中断线，改成Message方式上报INTx中断。对于Bridge，该BIt只会影响自身产生中断，不会影响中断转发。

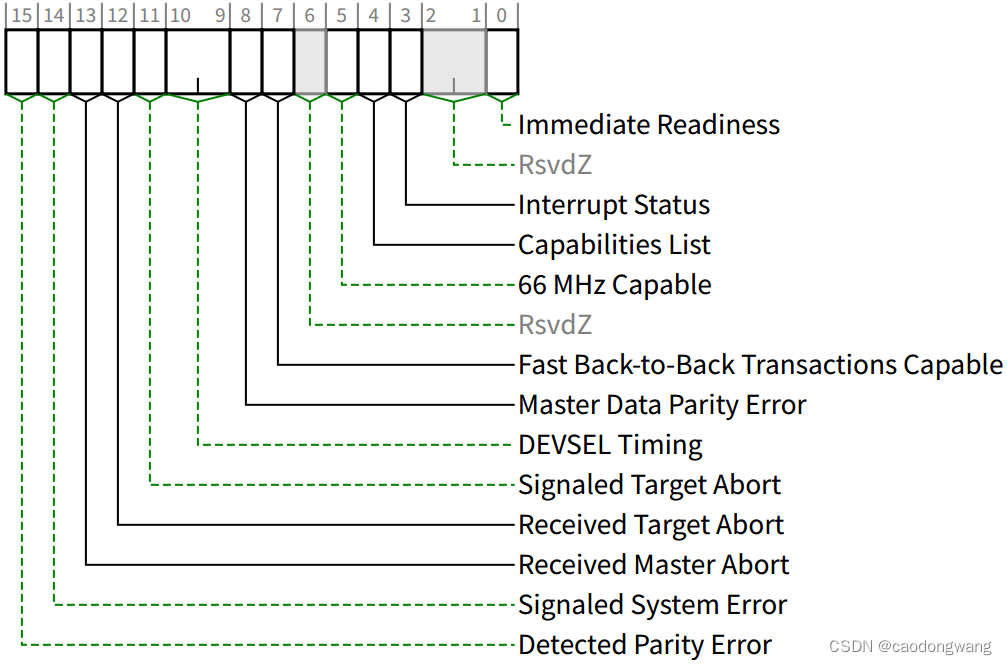

Status Register (Oﬀset 06h)

该寄存器绝大多数位都是只读位，保存PCIe设备状态。
在这里插入图片描述

bit	功能
0	Immediate Readiness，可选位，当该Bit为1时，表示该function可以随时响应有效的配置请求。比如对某个function执行FLR（function层面复位）操作，正常情况下，主机应至少等待100ms才能发出配置请求访问这个function，但该Bit置1的话，主机便可立即访问该function。
3	Interrupt Status，复位值为0，只读Bit，当该Bit为1时，表示有一个INTx传统中断在设备内部挂起。驱动程序很少使用该Bit判断是否有中断未处理，大多数是采用BAR空间中自定义Bit来确定某个中断是否pending。
4	Capabilities List，只读Bit，为1时表示Capability Pointer寄存器中值有效，对于PCIe设备，必需实现PCI Express Capability，因此，该BIt需要硬连线置1。
5	66 MHz Capable，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
7	Fast Back-to-Back Transactions Capable，该BIt为PCI设备特有的。对于PCIe设备，该Bit无意义，必须硬连接到0 b。
8	Master Data Parity Error，复位值为0，如果 Comand 寄存器的 `Parity Error Response` 为 0，那么该位在任何情况下都是 0。若该Bit为1，则：对于EP，表示接收到Poisoned Completion TLP或者发送了Poisoned Request TLP。对于Bridge，表示从下游（Downstream）收到Poisoned Completion TLP或者向上游（Upstream）发送了Poisoned Request TLP。
10:9	DEVSEL Timing，为PCI设备特有的。对于PCIe设备，该字段无意义，必须硬连线到00 b。
11	Signaled Target Abort，复位值为0，设备收到 Posted 或者 Non-Posted 请求后，如果对该请求产生一个 Completer Abort Error，则将该Bit置为 1。如果收到的是 Non-Posted 请求，则设备需要向请求端回复一个带 Completion Abort Completion Status 的 Completion。
12	Received Target Abort，该Bit写1清除，复位值为0，置1时，表示设备收到带有 Completer Abort Completion Status 的 Completion。
13	Received Master Abort，该Bit写1清除，复位值为0，置1时，表示设备收到带有 Unsupported Request Completion Status 的 Completion。
14	Signaled System Error，该Bit写1清除，复位值为0，在 Command 寄存器的 `SERR# Enable` 位设置为 1 的前提下，如果设备发送过 ERR_FATAL 或者 ERR_NONFATAL 消息，那么会将该位置为 1。
15	Detected Parity Error，该位的设置不受 Command 寄存器的 Parity Error Response 位的影响。对于EP，设备收到 Poisoned TLP 时会将该位置 1。对于Bridge，当它从上游（Primary ）侧收到 Poisoned TLP 时，会将该位置 1。
