如何在海鹰 HY1601 测深仪 XP 系统中安装和应用 Hypack2016/2017

1、简介

海鹰 HY1601 测深仪内置的 Windows XP 系统版本为 SP2。安装 Hypack2016/2017 需要升级系统为 XP SP3 以上：

• 第三方搜索下载 windowsxp-kb936929-sp3-x86-chs ，安装 SP3 升级包，升级 XP 系统为 SP3。

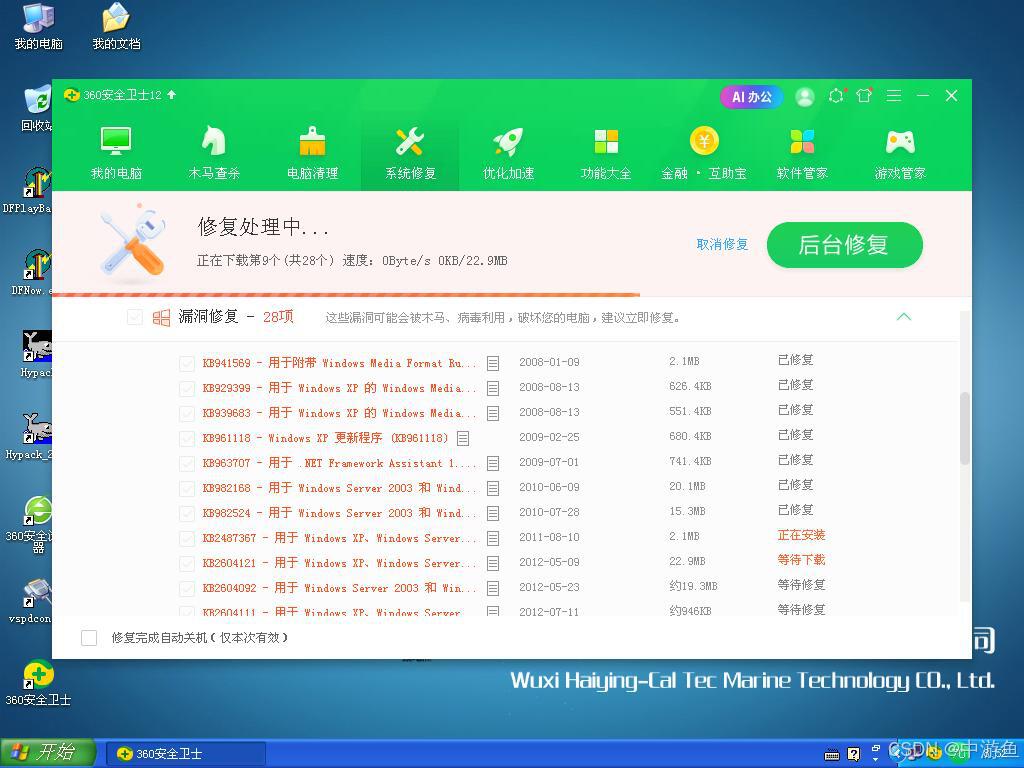

• 使用联网安装 360 安全卫士，修复系统漏洞达到升级为 XP SP3 目的。
• 安装 Windows 7 X86 系统(32位)，原配 CF 存储卡为 16G 太小，升级 CF 存储卡为 64G 以上。海鹰 HY1601 测深仪主板、超声波测量板和测深软件只允许 X86 系统，X64 系统上没有驱动程序识别超声波测量板。

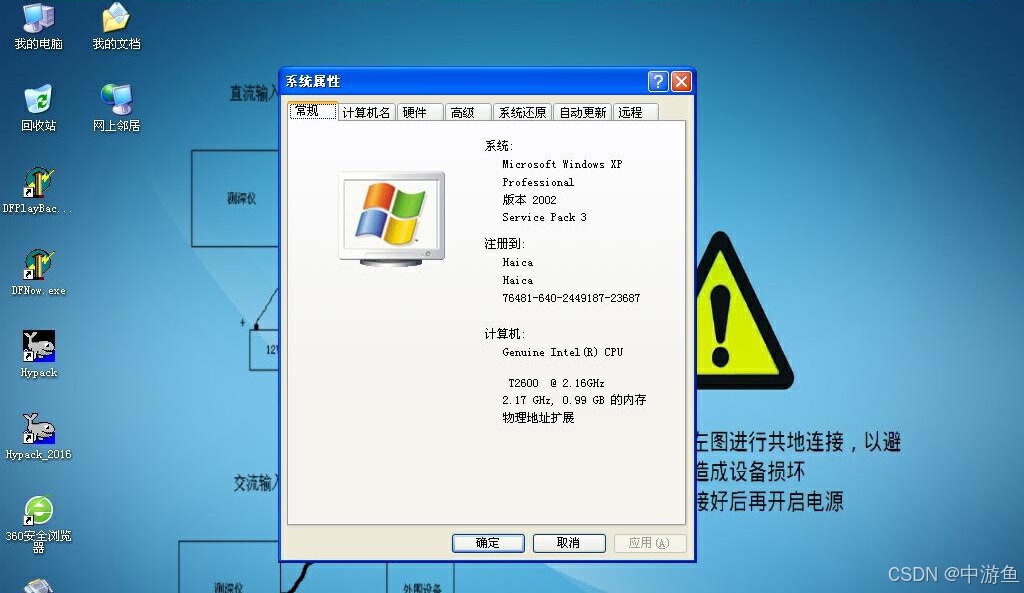

2、Windows XP SP3 运行 Hypack 2016/2017

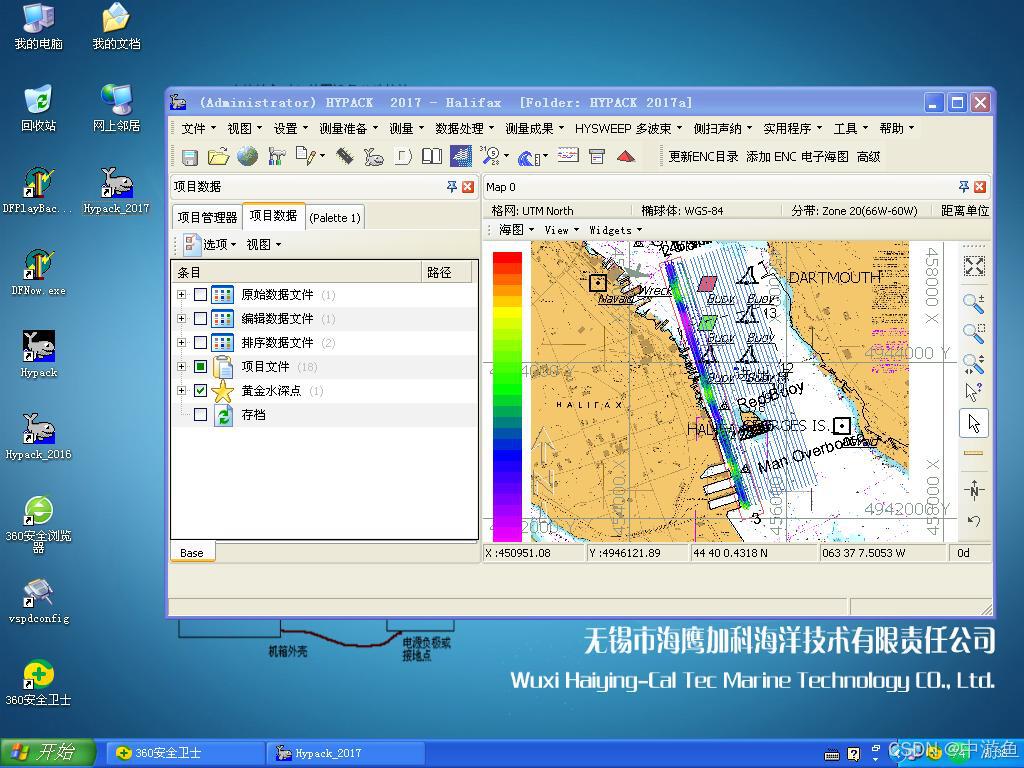

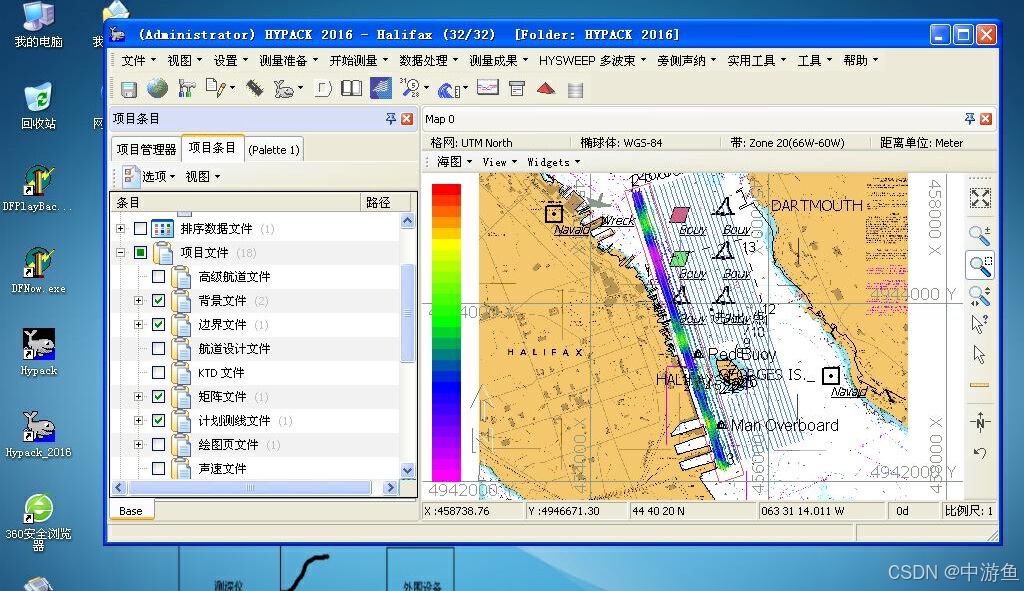

只有当 Windows XP SP2 升级为 Windows XP SP3 或以上，系统才能正常运行 Hypack 2016/2017

3、安装 Hypack 2016/2017

• 官方下载 Hypack 2016： https://hypack.s3.amazonaws.com/HYPACK_2016_Setup_02_11.exe

• 官方下载 Hypack 2017： https://hypack.s3.amazonaws.com/HYPACK+2017a.17.1.0_64+080417.exe

• 本地下载 Hypack 2016/2017 语言汉化库：
  新的：https://download.youkuaiyun.com/download/zyyujq/90046419
  百度云： Hypack 2016+2017 NewUpDate.rar
  旧的：https://download.youkuaiyun.com/download/zyyujq/89945449

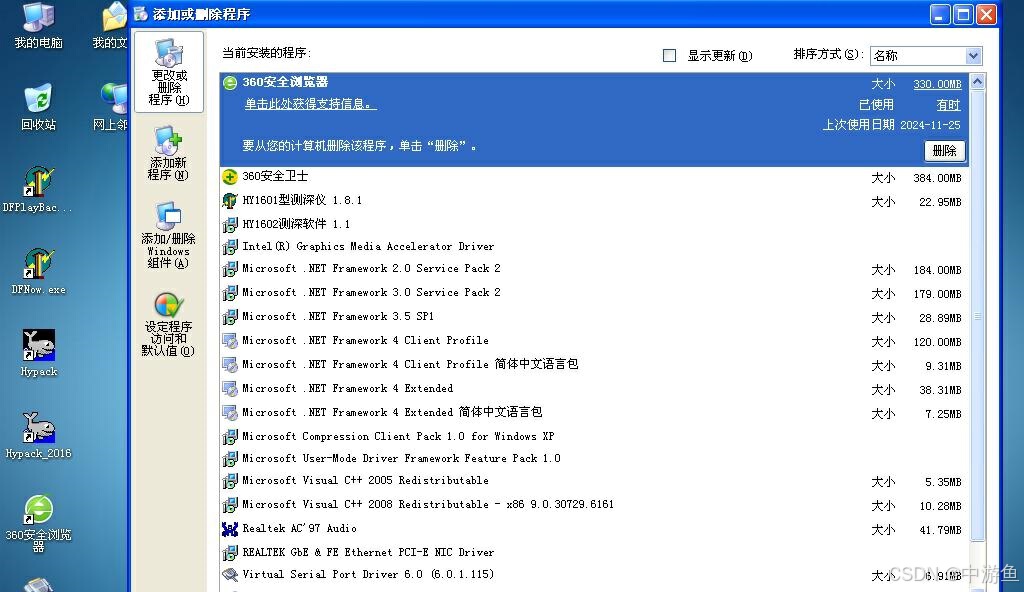

• 安装完成后，如果不能运行 Hypack，需要安装 VC++ 运行库。

4、Windows XP SP3 安装微软 VC++ 运行库 VCRedist

Microsoft Visual C++ 2008 Service Pack 1 Redistributable Package MFC 安全更新
Windows XP SP3 只需要下载 X86 版安装

SP1 X64: https://download.microsoft.com/download/5/D/8/5D8C65CB-C849-4025-8E95-C3966CAFD8AE/vcredist_x64.exe
SP1 X86: https://download.microsoft.com/download/5/D/8/5D8C65CB-C849-4025-8E95-C3966CAFD8AE/vcredist_x86.exe

Microsoft Visual C++ 2005 Service Pack 1 Redistributable Package MFC 安全更新
SP1 X64: https://download.microsoft.com/download/4/A/2/4A22001F-FA3B-4C13-BF4E-42EC249D51C4/vcredist_x64.EXE
SP1 X86: https://download.microsoft.com/download/4/A/2/4A22001F-FA3B-4C13-BF4E-42EC249D51C4/vcredist_x86.EXE

5、为海鹰 HY1601 测深仪 Windows XP 系统创建串口对和拆分串口

安装系统 SP3 包和 VC 运行库，并使用 360 安全卫士，修复系统漏洞后，Hypack 2016/2017 已经能够正常运行。

• Hypack 导航定位需要引入 GPS 串口数据
• 海鹰 HY1601 测深仪软件需要引入 GPS 串口数据
• 海鹰 HY1601 测深仪软件 测深数据 需要通过串口将 数据输出 给 Hypack
• 海鹰 HY1601 测深仪硬件串口有限，只有 COM1、COM2
• GPS 设备数据输出只有一个串口

有多个软件需要接入 GPS 输出串口的数据，但海鹰 HY1601 测深仪只能通过一个硬件串口引入系统，这就需要在系统中创建串口对和拆分串口：

• XP 系统安装虚拟串口软件 VSPD pro_V9.0.270

• 安装完成后，在 VSPD 创建虚拟串口对 COM3 和 COM4，用于将海鹰 HY1601 测深仪软件 测深数据 通过虚拟串口 COM3 将 数据输出 给虚拟串口 COM4 ，再在 Hypack 中设置测量水深串口为虚拟串口 COM4 ，这样 Hypack 就获得了海鹰 HY1601 测深仪的水深数据。

• 在 VSPD 中创建拆分串口，将硬件物理串口 COM1 拆分为虚拟串口 COM5、COM6、COM7，使虚拟 COM5、COM6、COM7 都具备硬件物理串口 COM1 的 GPS数据，这样 Hypack 导航定位就可以设置虚拟串口 COM5 引入 GPS 数据。海鹰 HY1601 测深仪软件可以设置虚拟串口 COM6 引入 GPS 数据。虚拟串口 COM7 的 GPS 数据可以引入其它需要导航定位的软件。

百度云 VSPD 全系列版本安装程序下载，以及主程序中文汉化，内含最新版本 V11.0.1068 更新
Windows XP 系统只需下载安装虚拟串口软件 VSPD pro_V9.0.270

Virtual Serial Port Driver： https://pan.baidu.com/s/1uW1sLHkA9bloGiqaVqDbWg?pwd=ZYYU
