前言

hysAnalyser 是一款专业的 MPEG-TS 数据分析工具，定位于
1）音视频开发和测试人员：和MEPG-TS有关开发、调试、测试辅助；
2）和MPEG-TS相关业务系统的运维人员：如数字电视、OTT、互联网流媒体等领域，协助用户跟踪和分析查错和定位TS数据、DVB业务数据表问题，并且还可以支持定制化的MPEG-TS素材制作和转存。

开发宗旨：

  • 1）分析异常尽可能的显著提示；
  • 2）时间戳，码率等数据采用图像曲线，方便直观跟踪变化；
  • 3）带类型过滤的逐包分析；
  • 4）及时支持新的编码格式，支持为用户定制化开发；

作者在这里做个综述，并提供发布地址。方便网友查找和下载。

主要功能概述

hysAnalyser是一款 MPEG-TS 数据分析工具 （Github：https://github.com/zymill/hysAnalyser）

备用：百度盘下载地址 https://pan.baidu.com/s/15EtyxUBhvokfXC2rJp_smQ?pwd=mpts

1）MPEG-TS离线文件分析（PSI/SI，时间戳、码率、音视频同步，PES列表，RTP封装包列表等）

2）HLS实时流接入（M3u8列表，分片缓存等分析）；

3）除主流的MPEG-1/2/4，H.264/AVC、H.265/HEVC外，工具扩展支持了 H.266/VVC, AVS2, AVS3等编码格式 ；

4）逐包分析：支持PAT/PMT/SDT/NIT/BAT/EIT/CAT/RST/TDT/TOT/DIT/SIT数据表解析；

5）支持导出分析结果数据，包括PES(ES)、PCR，时间戳，码率，DTS间距等；

6）流转换功能：从多节目流按需配置参数提取节目流，转存MP4/MKV；

7）流编辑功能：修改PID，修改时间戳，修改节目名称和ID，删除指定PID数据等；

8）支持解析SCTE-35 (始于版本v1.0.006)

ES 分析功能在flvAnalyser 已具有，如果朋友们迫切需要，可以通过 flvAnalyser 做ES分析。后期笔者再逐步完善和补充。

（提示：部分功能需软件授权后才能使用，授权方法请参考GitHub或知乎）

说明：

1）flvAnalyser 全免费 （除了flv分析外，还具备H264/H265/H266/AVS3等ES数据的分析和预览）

2）hysAnalyser 大部分功能可免费使用。部分功能需要授权才能使用，需要的朋友可以参考文章结尾的授权说明！

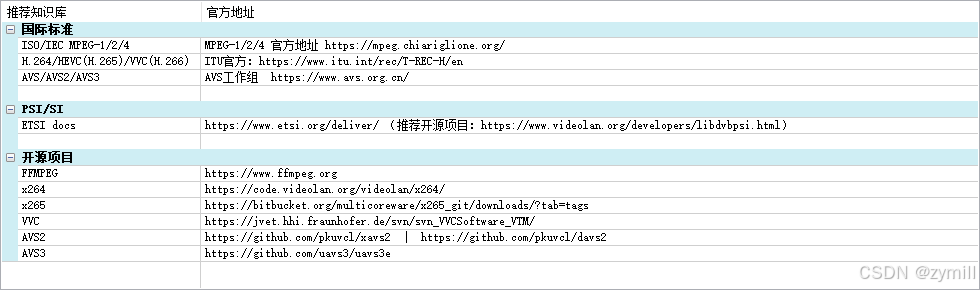

知识库推荐

在这里插入图片描述

功能介绍

一、分析结果概述

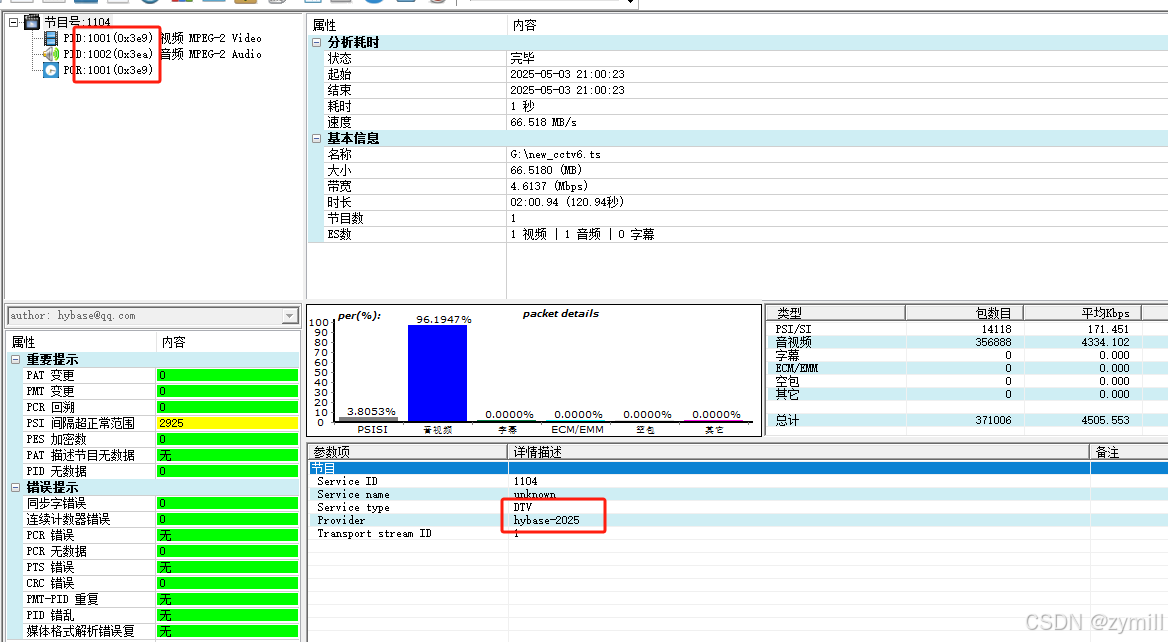

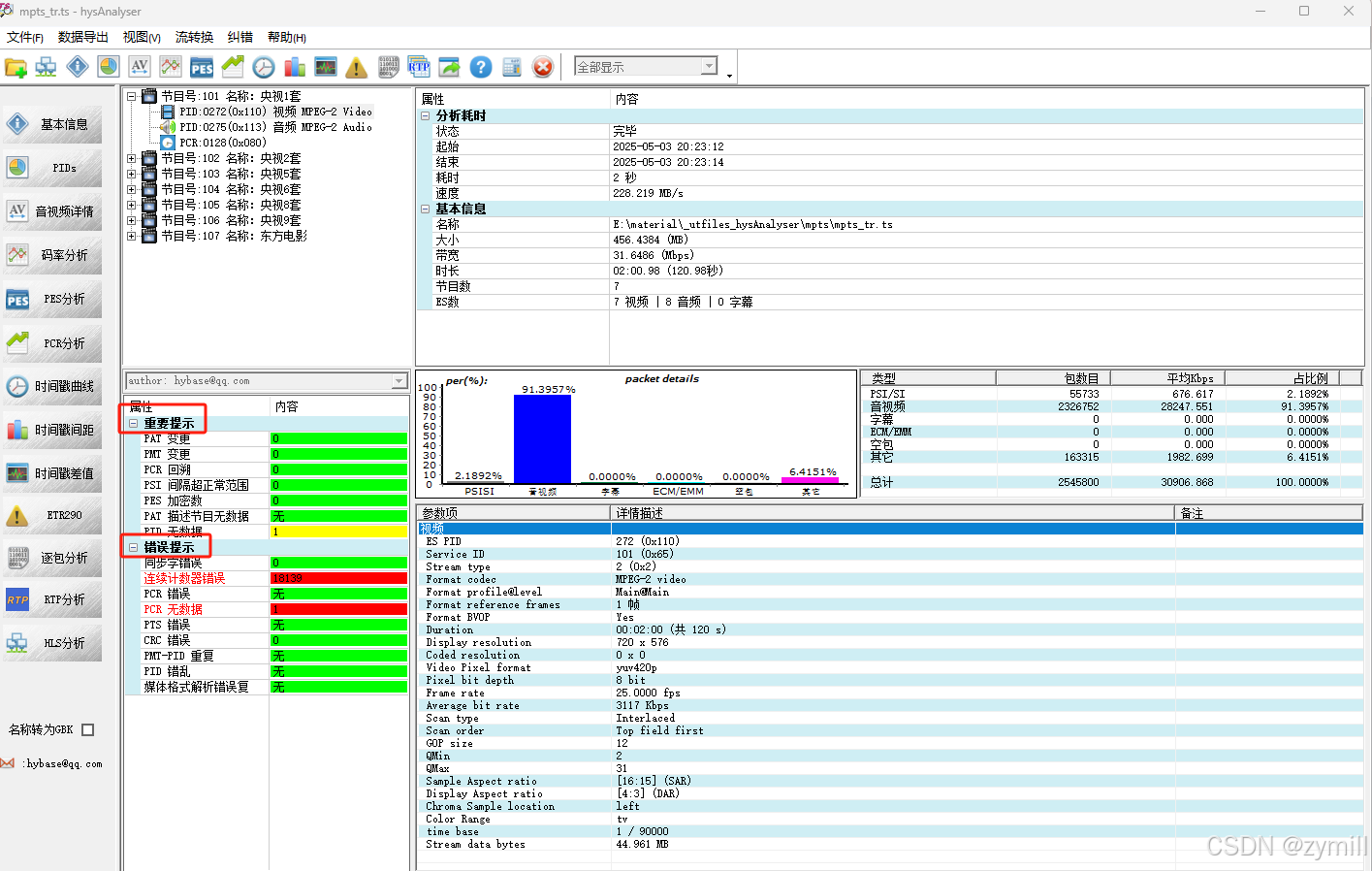

离线文件：多节目流的分析概况和重要提示，如图所示，如果流有错误和变更，工具会有显著提示。
在这里插入图片描述

二、HLS网络接入

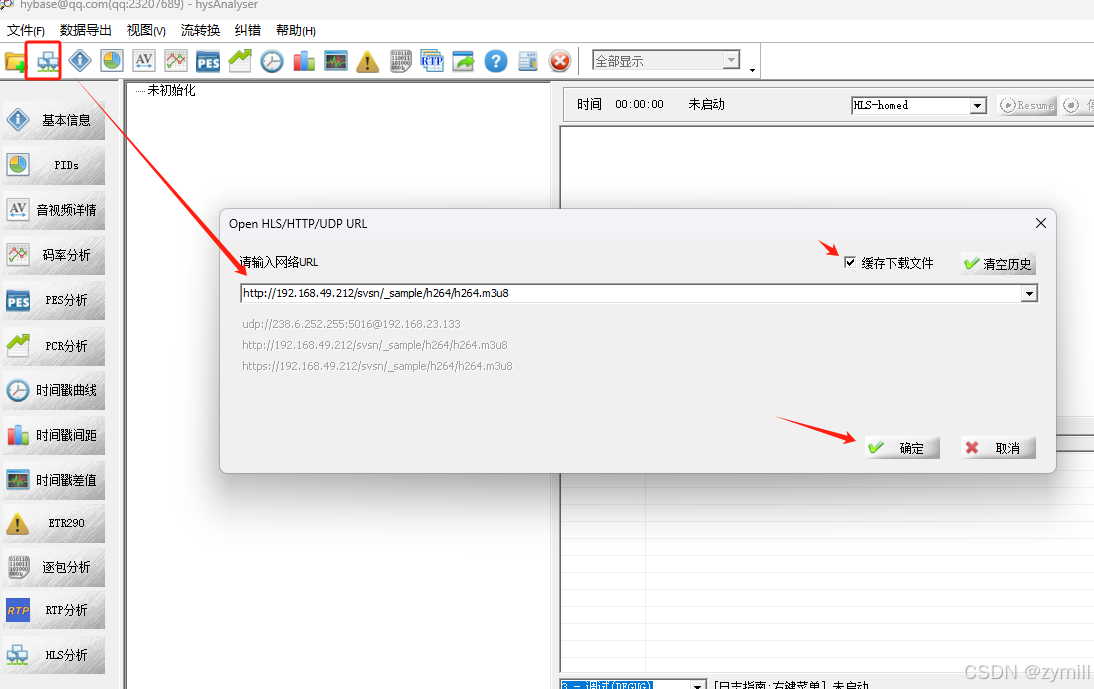

启动HLS接入

在这里插入图片描述

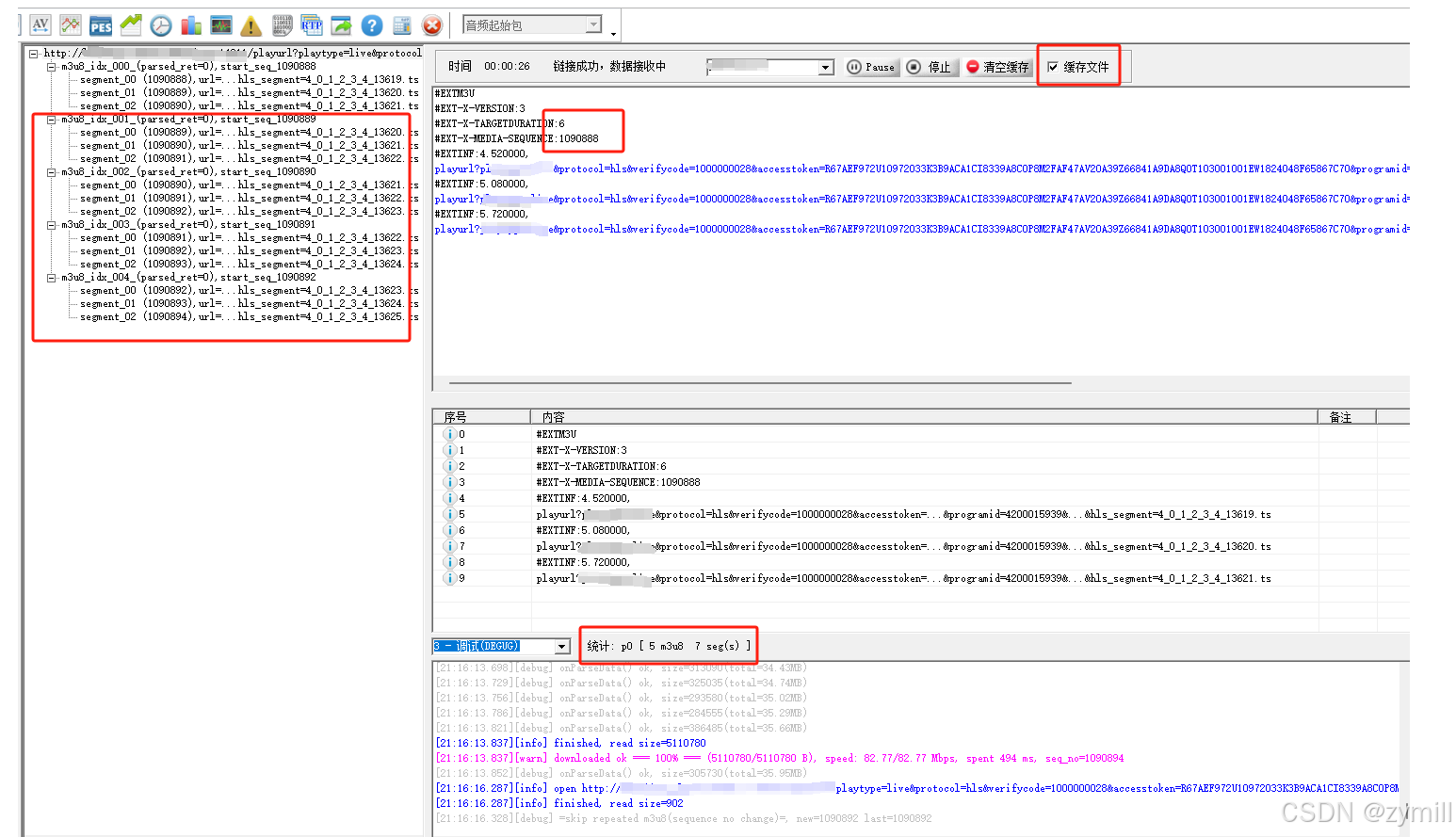

HLS工作动态

在这里插入图片描述

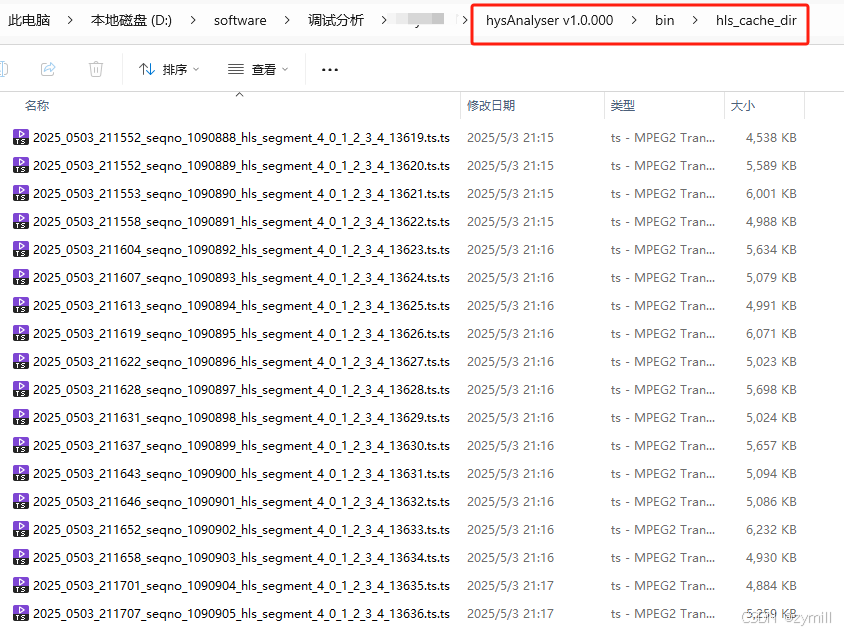

HLS缓存位置

在这里插入图片描述

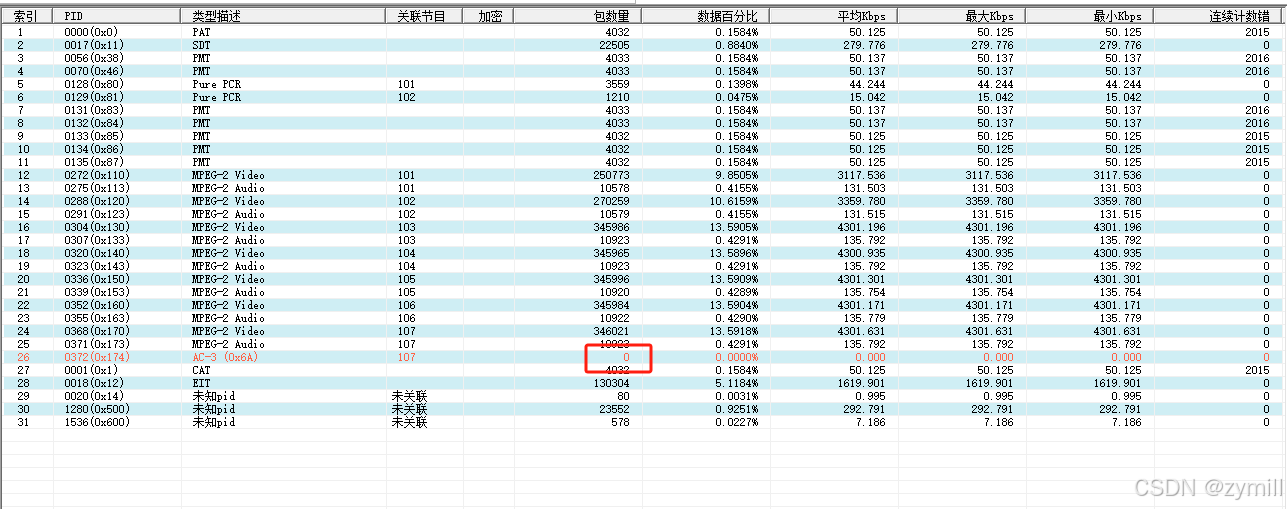

三、PID分布

用于跟踪PID数据统计，如果PID缺失数据时，会有显著提示
在这里插入图片描述

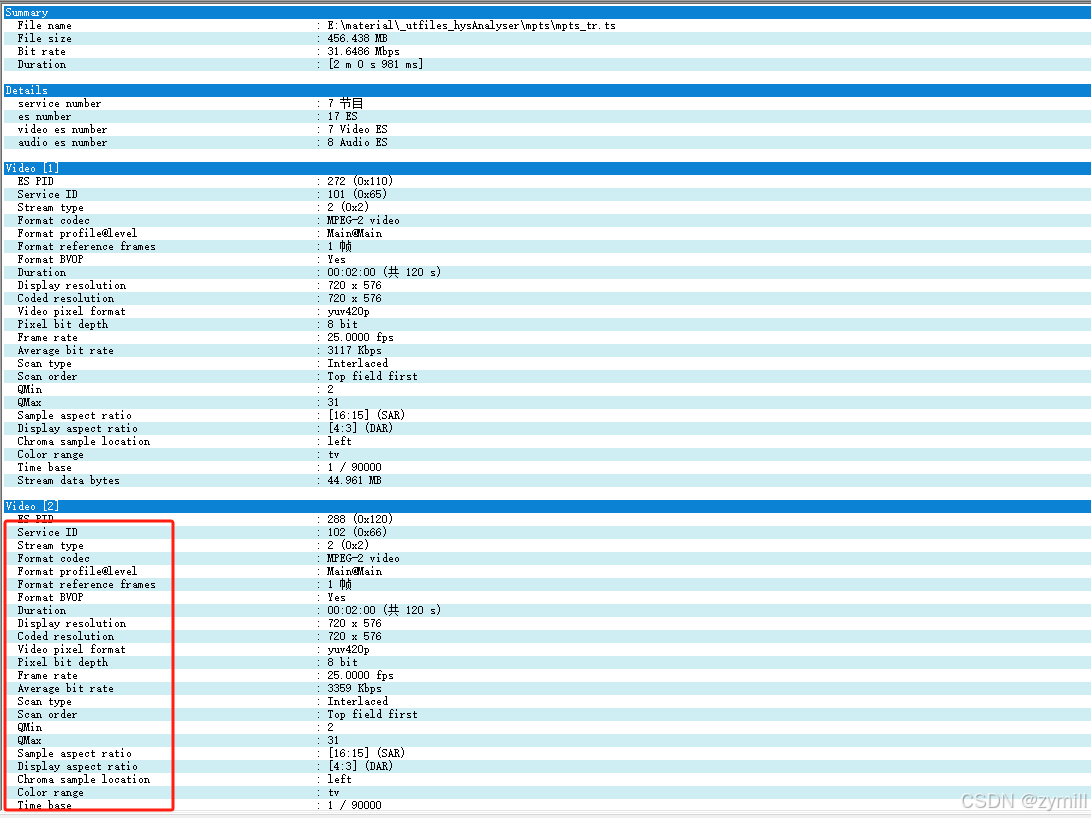

四、格式分析

音视频编码参数的分析详情，支持导出（请参考导出案例）
在这里插入图片描述

五、码率分析

基于PCR间隔的码率曲线，跟踪CBR，VBR的码率变化

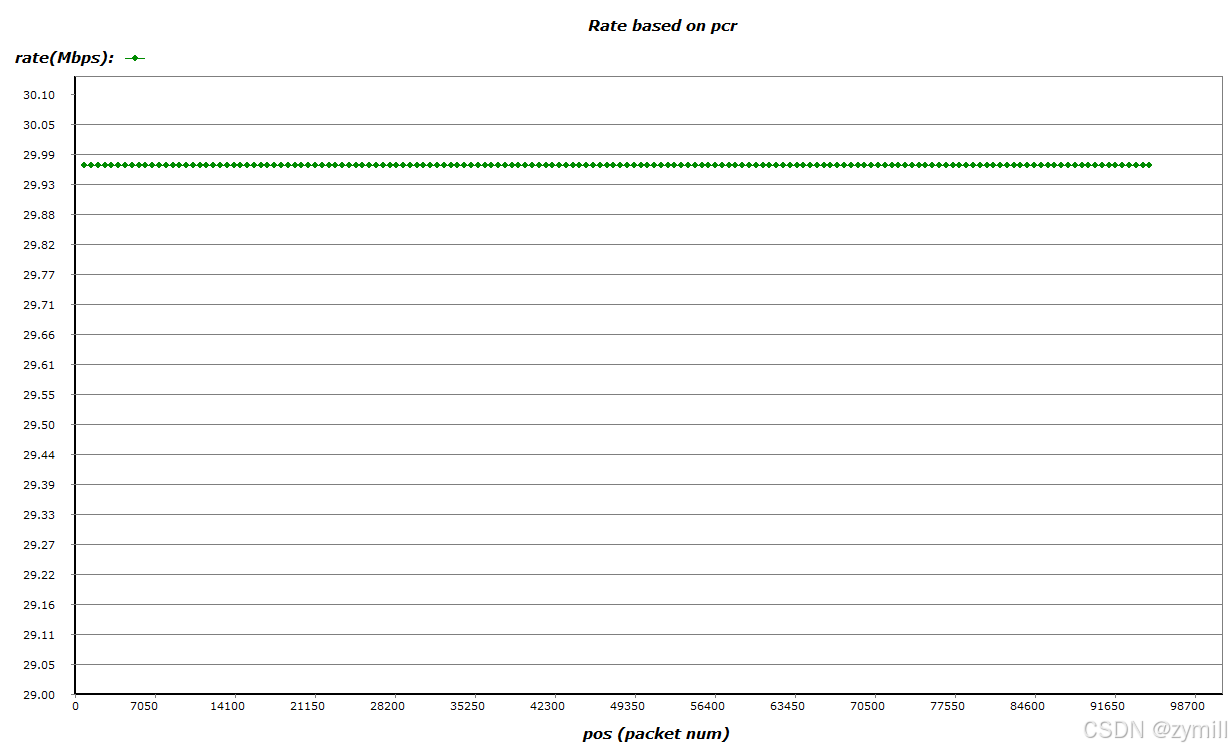

恒定码率（CBR）

在这里插入图片描述

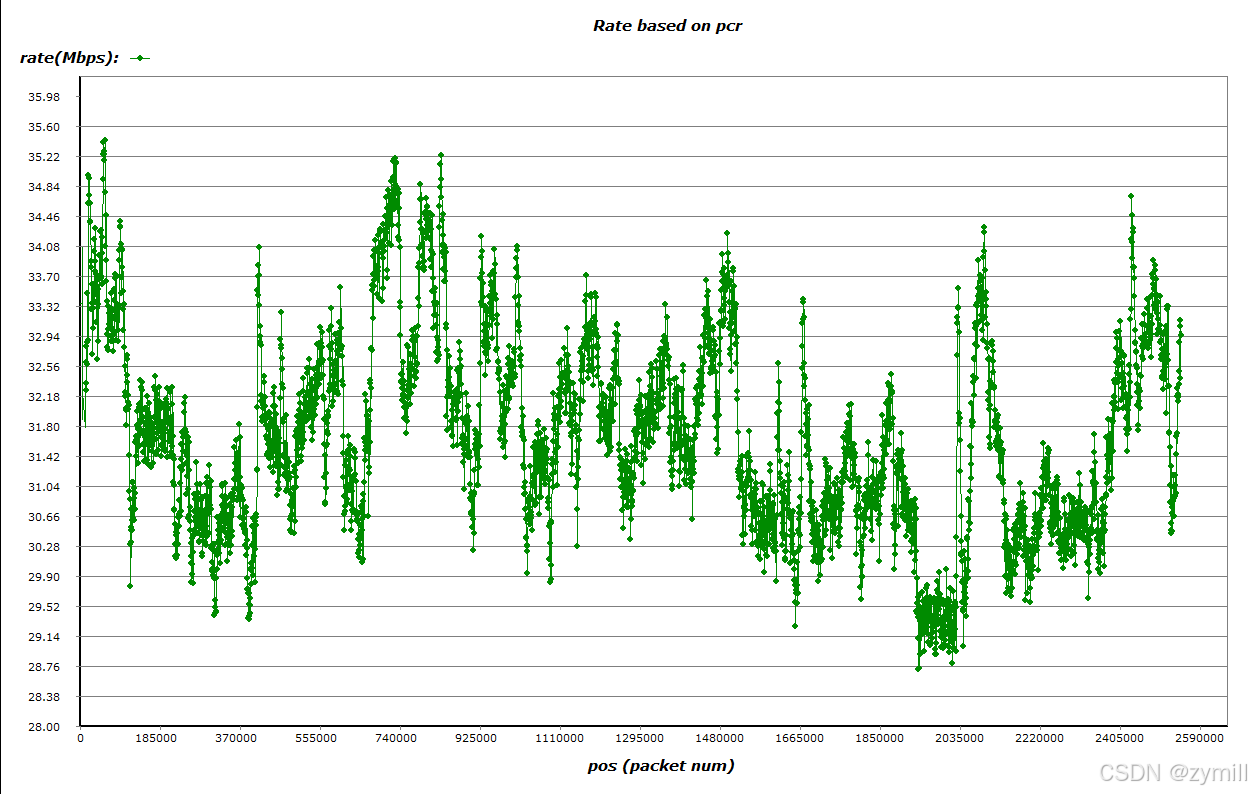

可变码率（VBR）

在这里插入图片描述

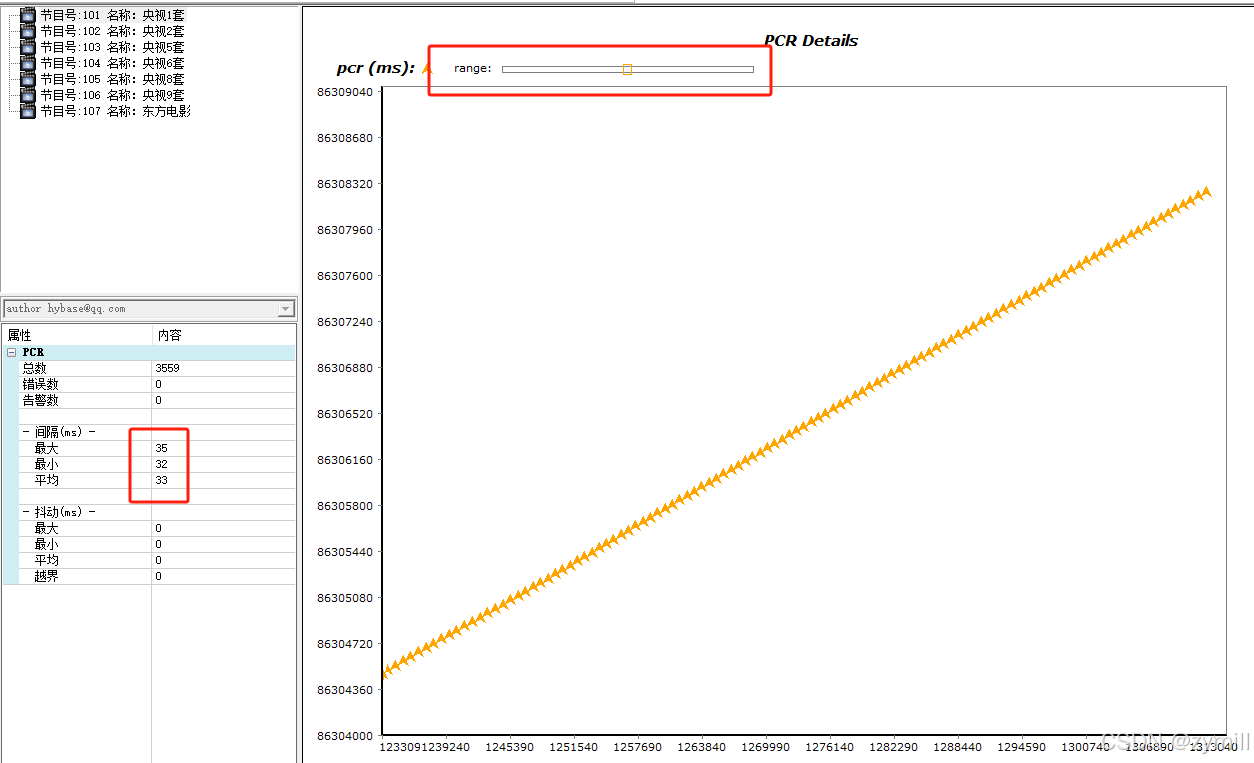

六、PCR分析

支持PCR独立分析，曲线主要用于观察流PCR的变化：跳变，回溯，反转等现象下，PCR曲线不是连续的。
在这里插入图片描述

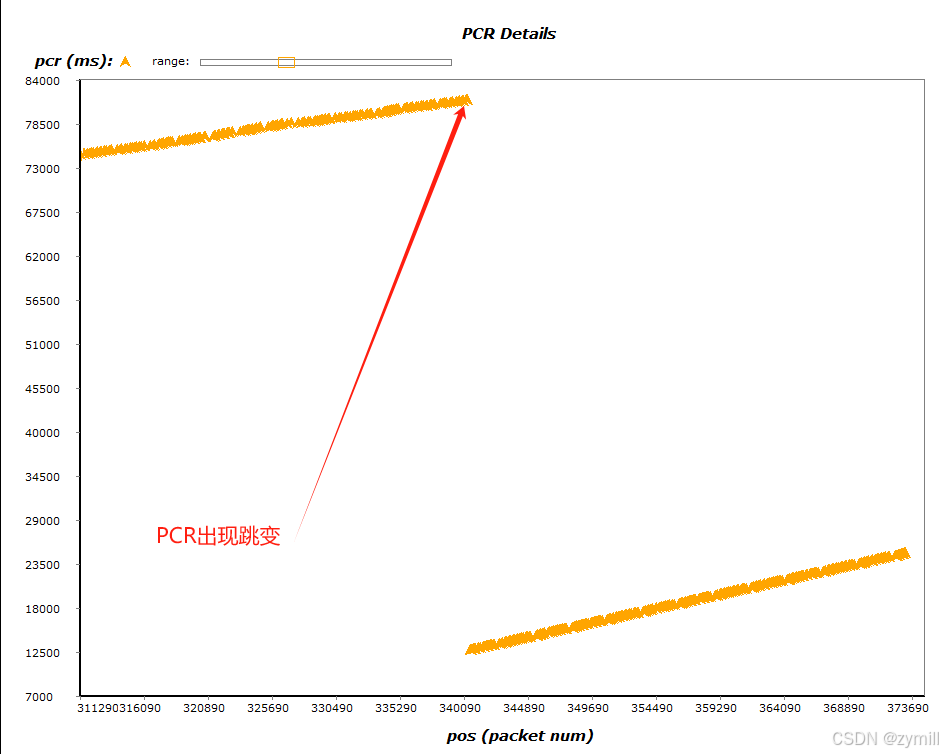

pcr异常案例

在这里插入图片描述

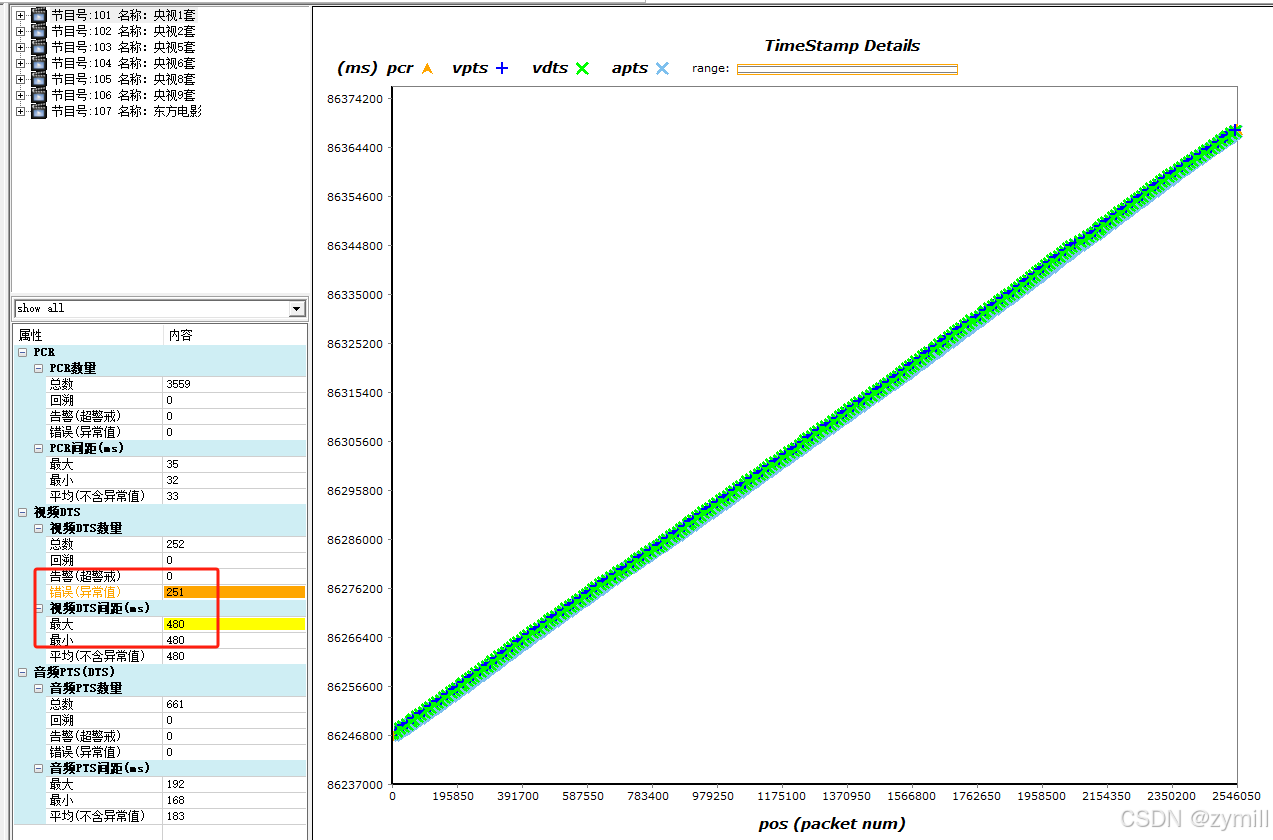

七、时间戳分析

同步分析，时间异常分析：方便观察突变，串流，时间戳缺失等
在这里插入图片描述

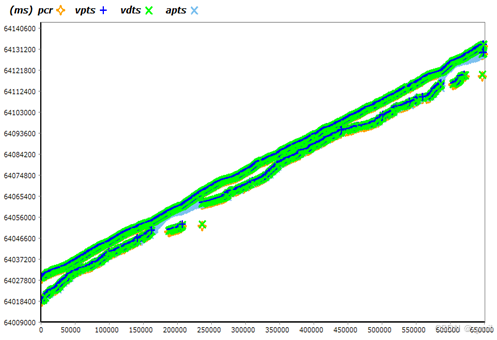

如果PSI/SI相同时，串流的现象：同一个节目下容易出现两条时间戳曲线
在这里插入图片描述

八、时间戳DTS间距

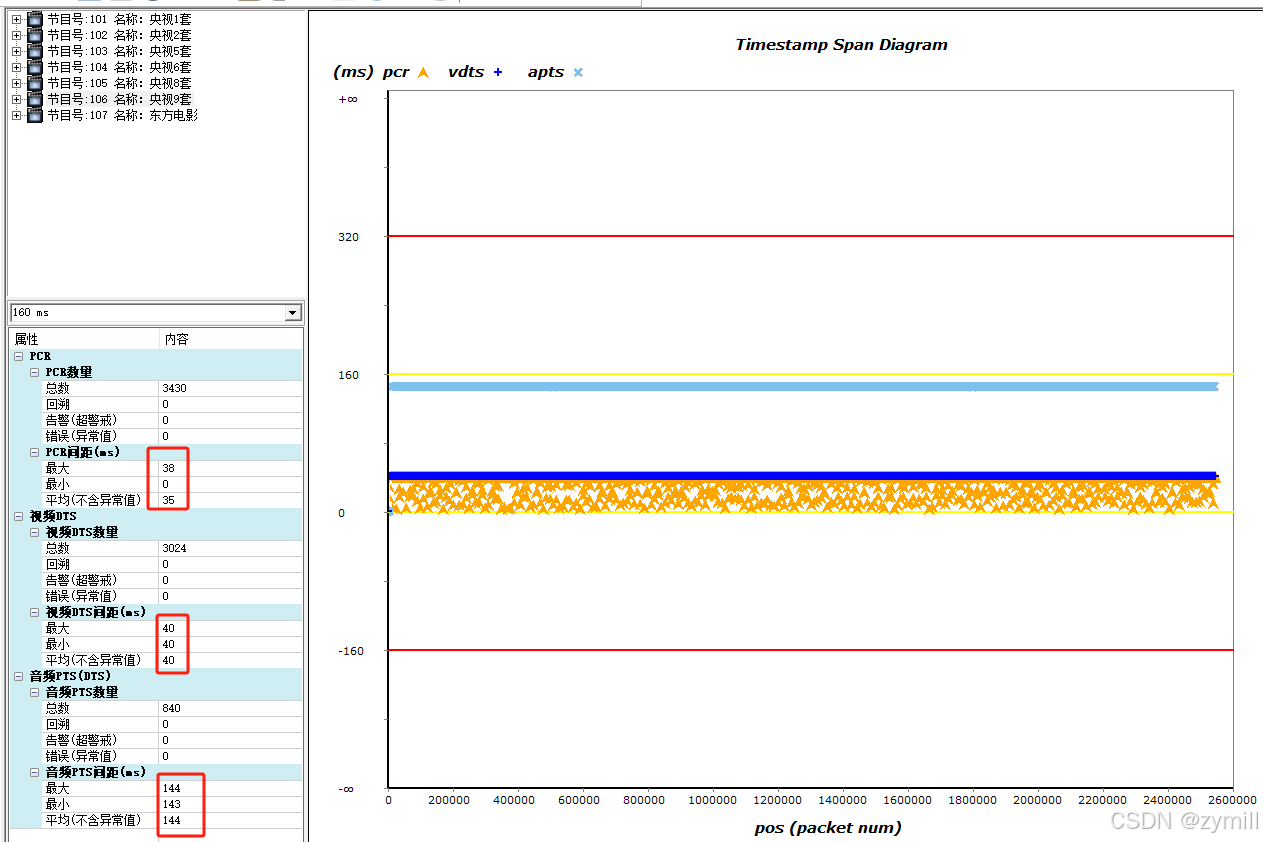

用于观察帧间隔的微观变化。如果数据丢失，或复用错误，曲线将异常。通常帧率恒定的流，DTS间隔应该是稳定的。如图所示。否则是变帧率或者有数据丢失。

在这里插入图片描述

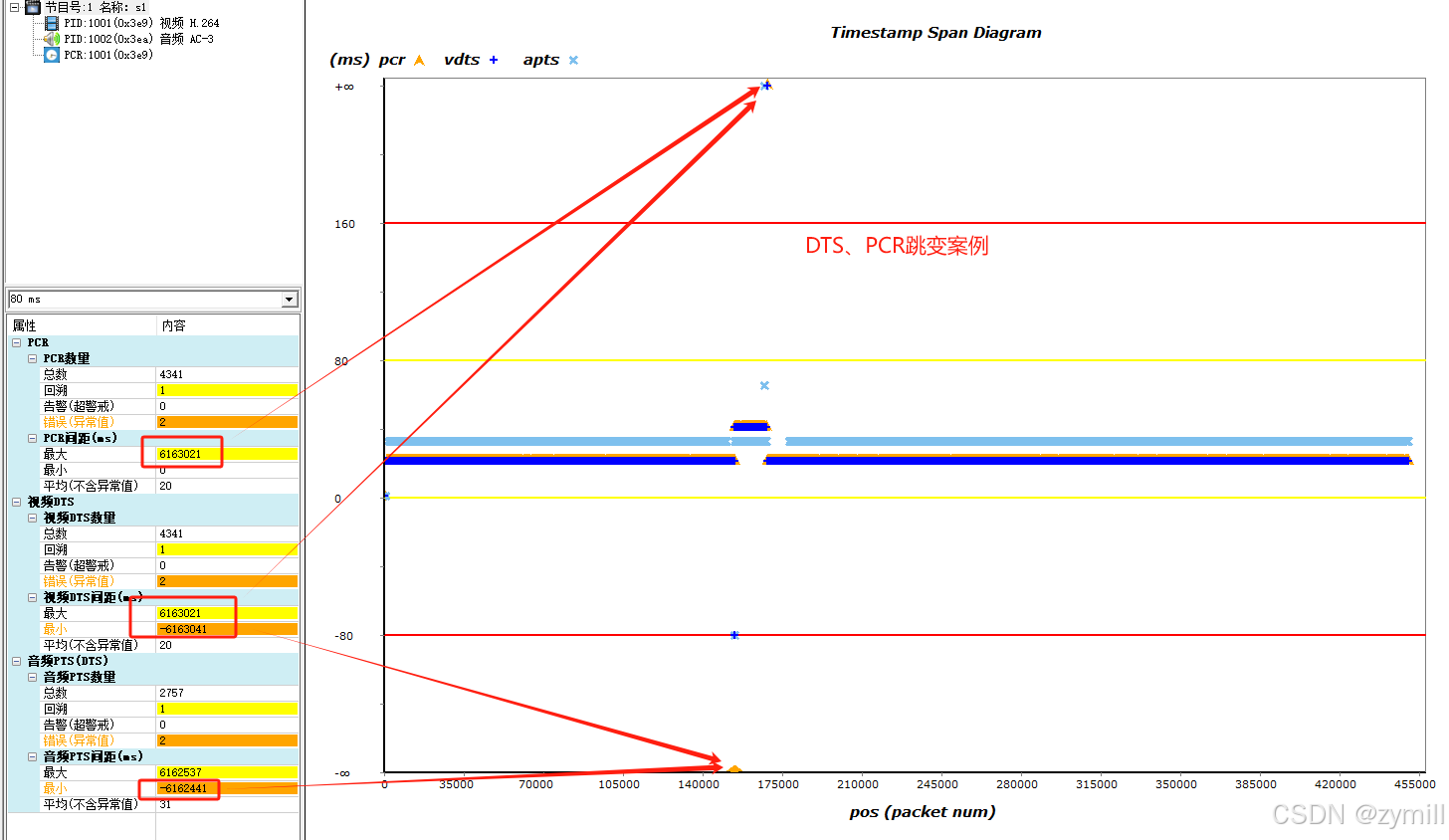

异常案例1：从DTS间距异常，可以直观获得时间错跳变异常（有利于获知视频播放卡顿，偶现花屏的根源）

在这里插入图片描述

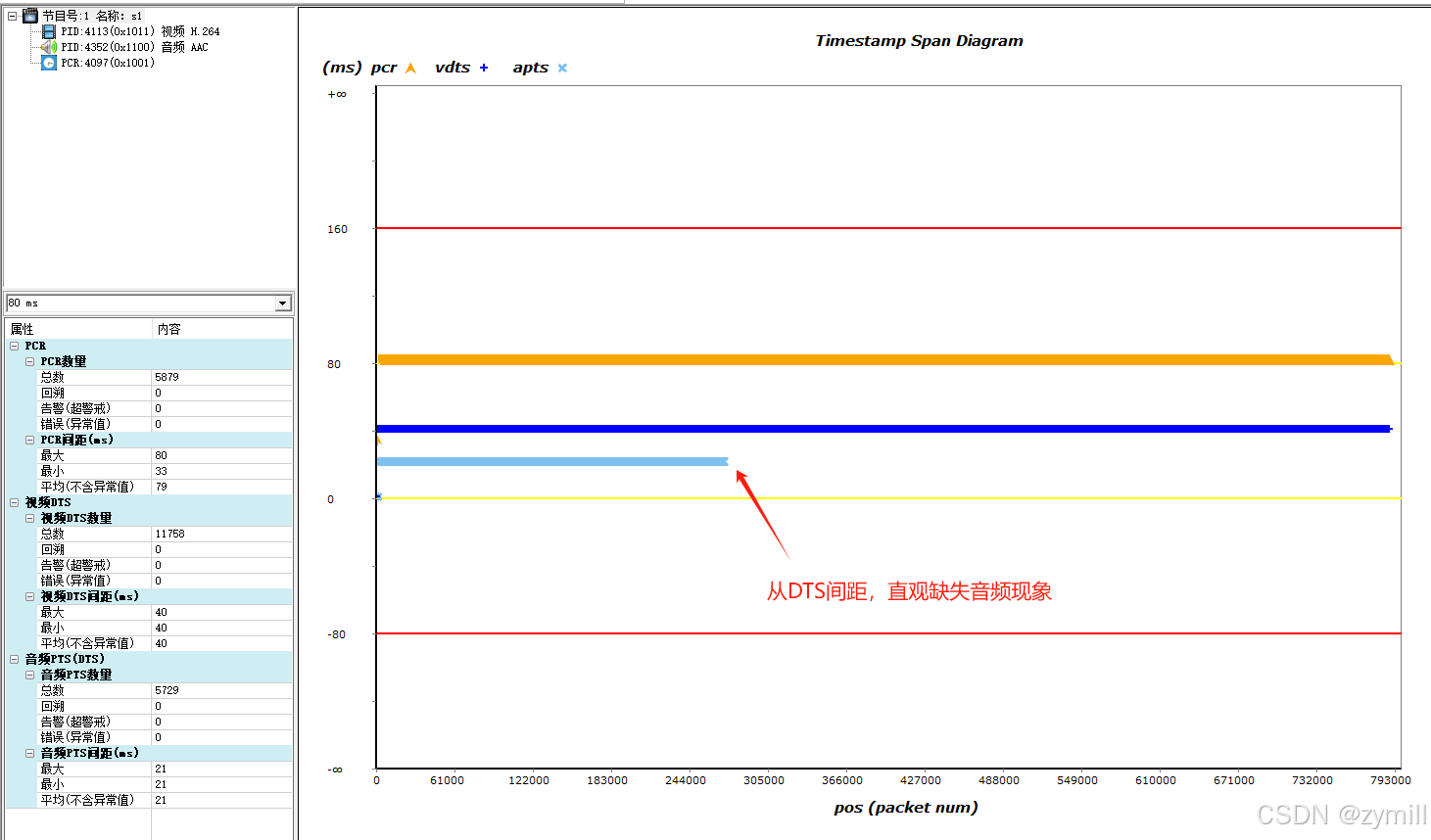

异常案例2：从DTS间距可以直观音频的局部缺失

在这里插入图片描述

九、时间戳差值

用于检查复用PCR和PTS/DTS之间关系，PTS-PCR的差值，正常应该控制在缓存范围内。不能出现负值，也不能太大。该曲线同时可以用于观察音视频同步的稳定性。
在这里插入图片描述

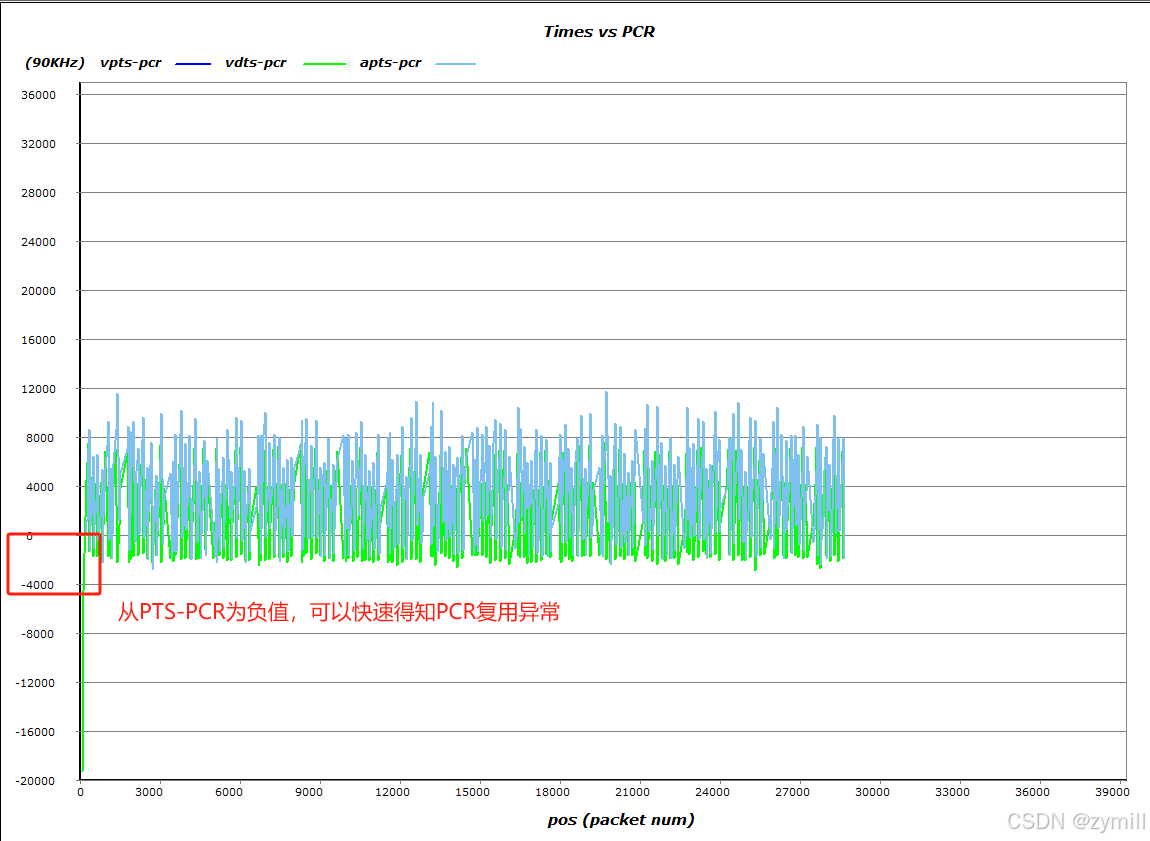

异常案例：PTS-PCR差值出现负值（ts打包异常的典型案例）

在这里插入图片描述

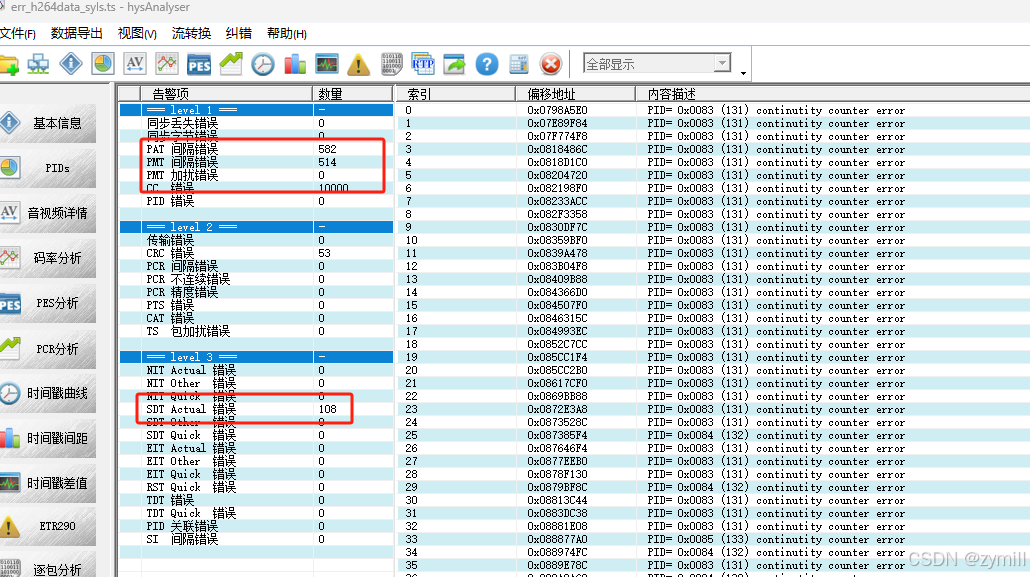

十、ETR290告警

常规ETR290 错误统计
在这里插入图片描述

PSI/SI信息的统计后续补充完善。

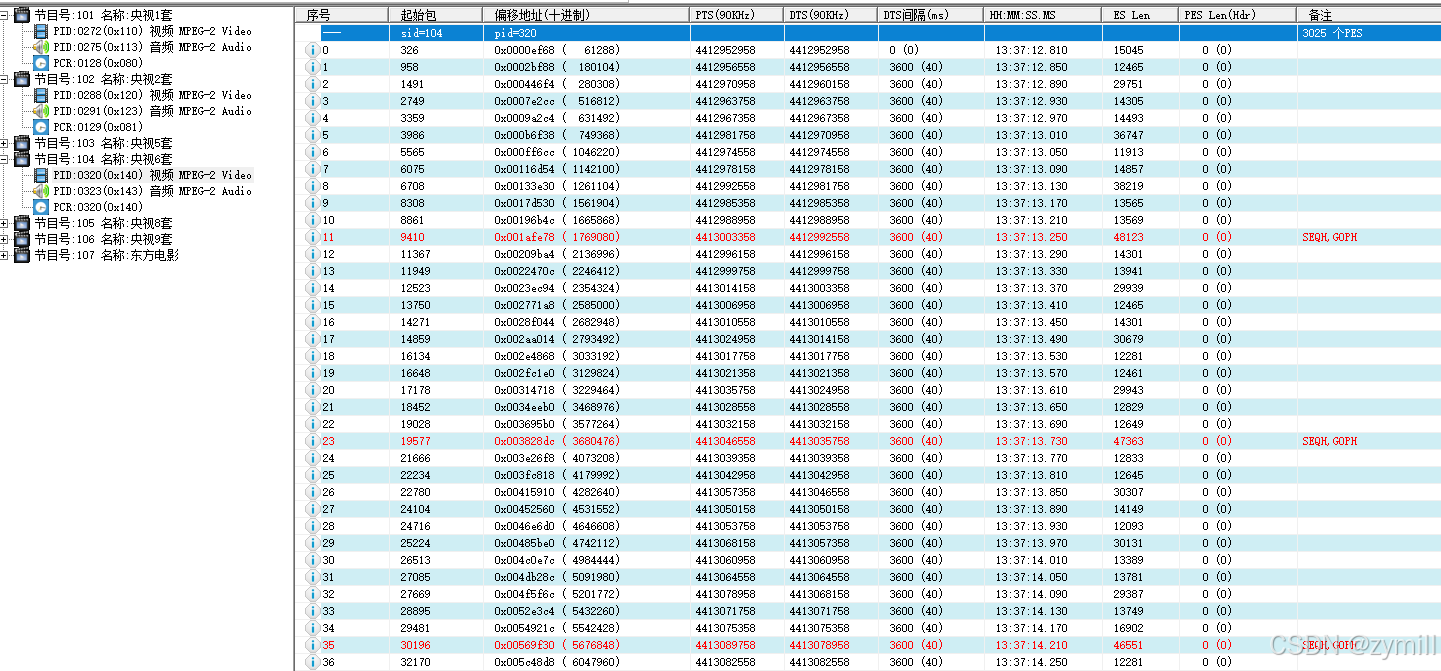

十一、PES列表

在这里插入图片描述

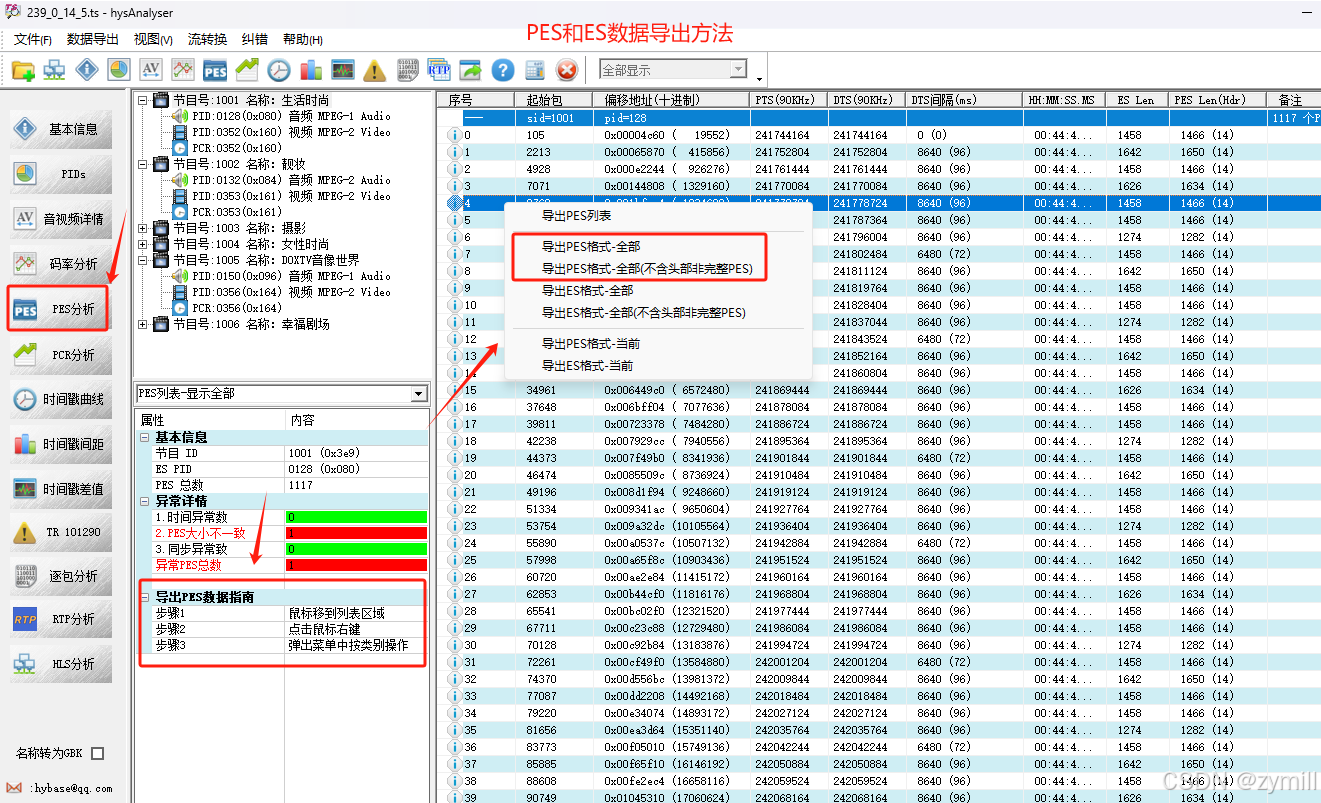

PES导出指南（始于v1.0.003）
在这里插入图片描述

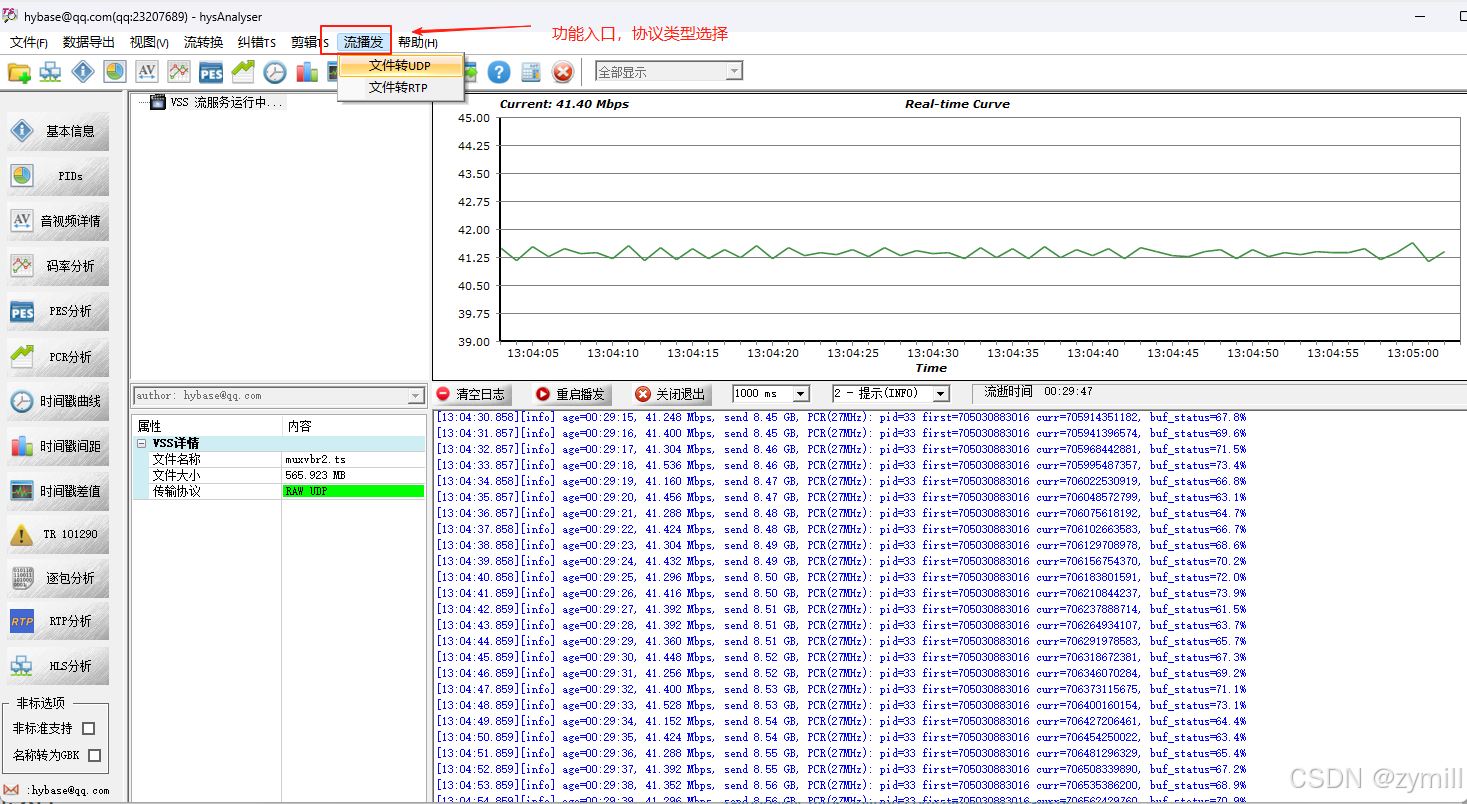

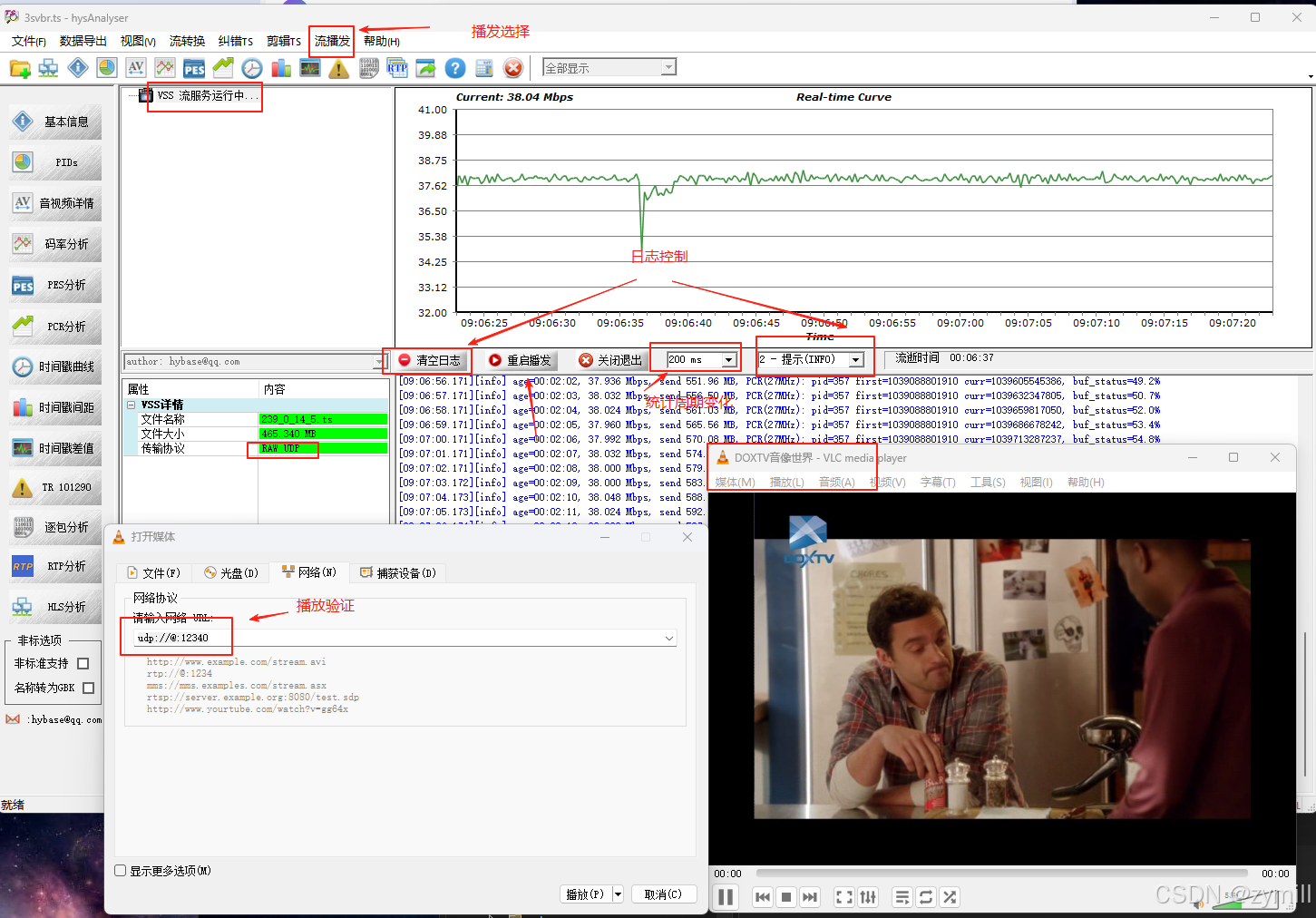

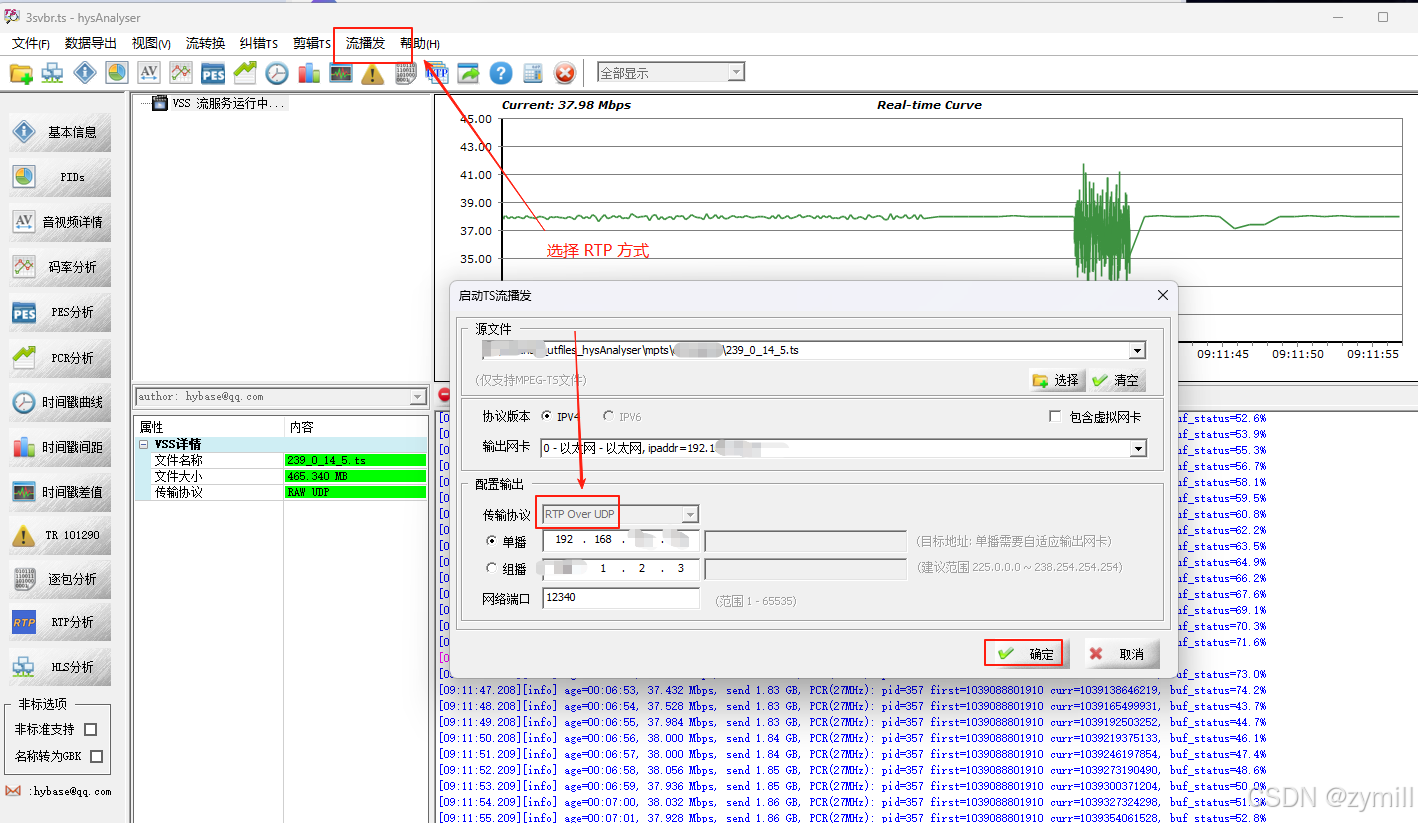

十二、RTP包分析

直播RTP包封装格式下的分析和跟踪

在这里插入图片描述

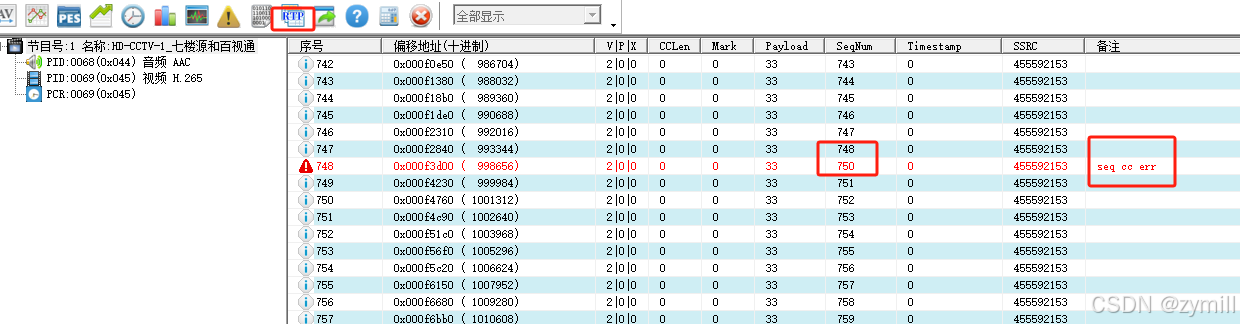

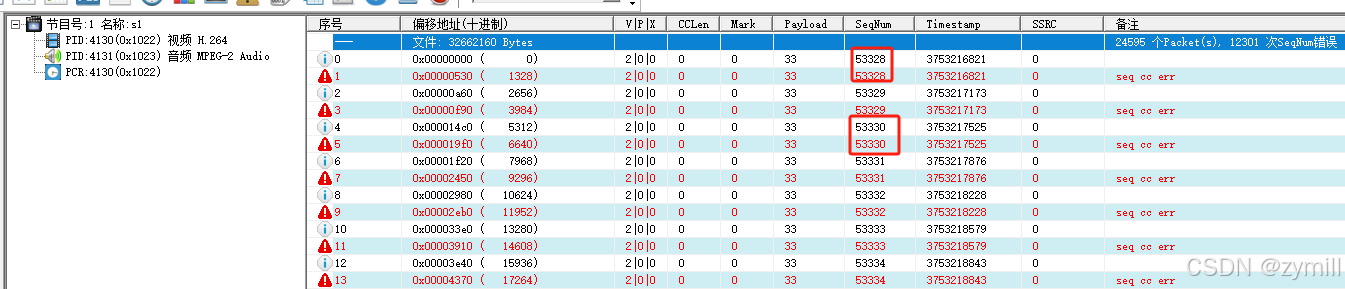

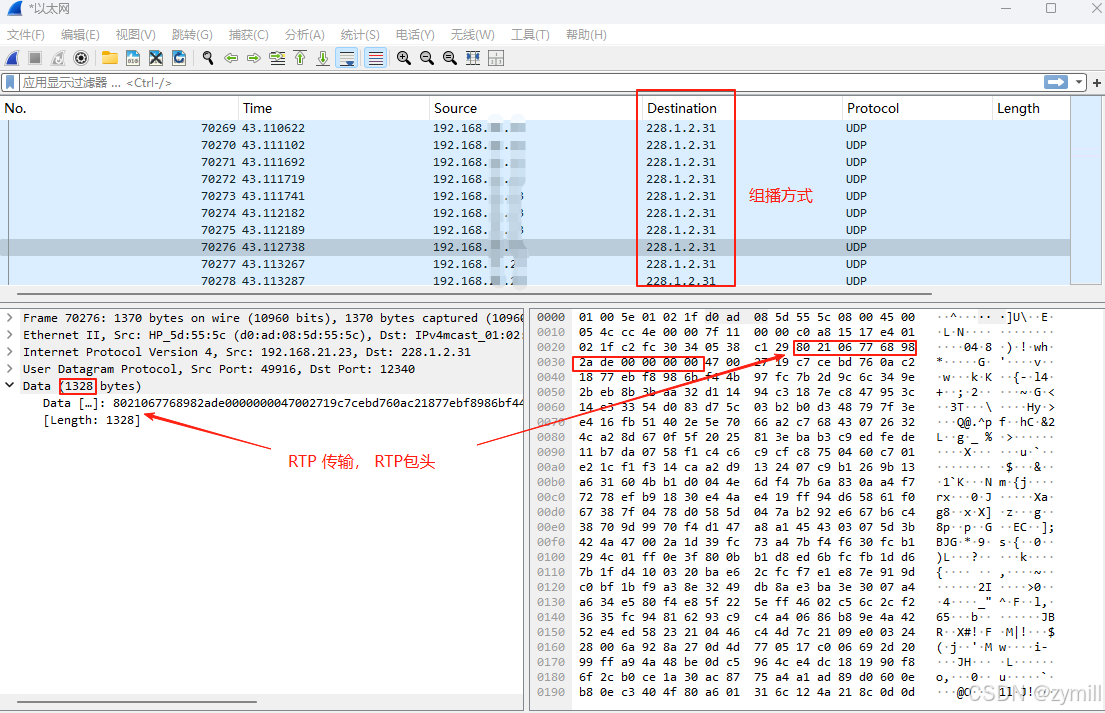

跟踪同一个组播地址流是否数据包会有重发

如图所示
在这里插入图片描述

十三、逐包分析

1. ts包全量列表

在这里插入图片描述

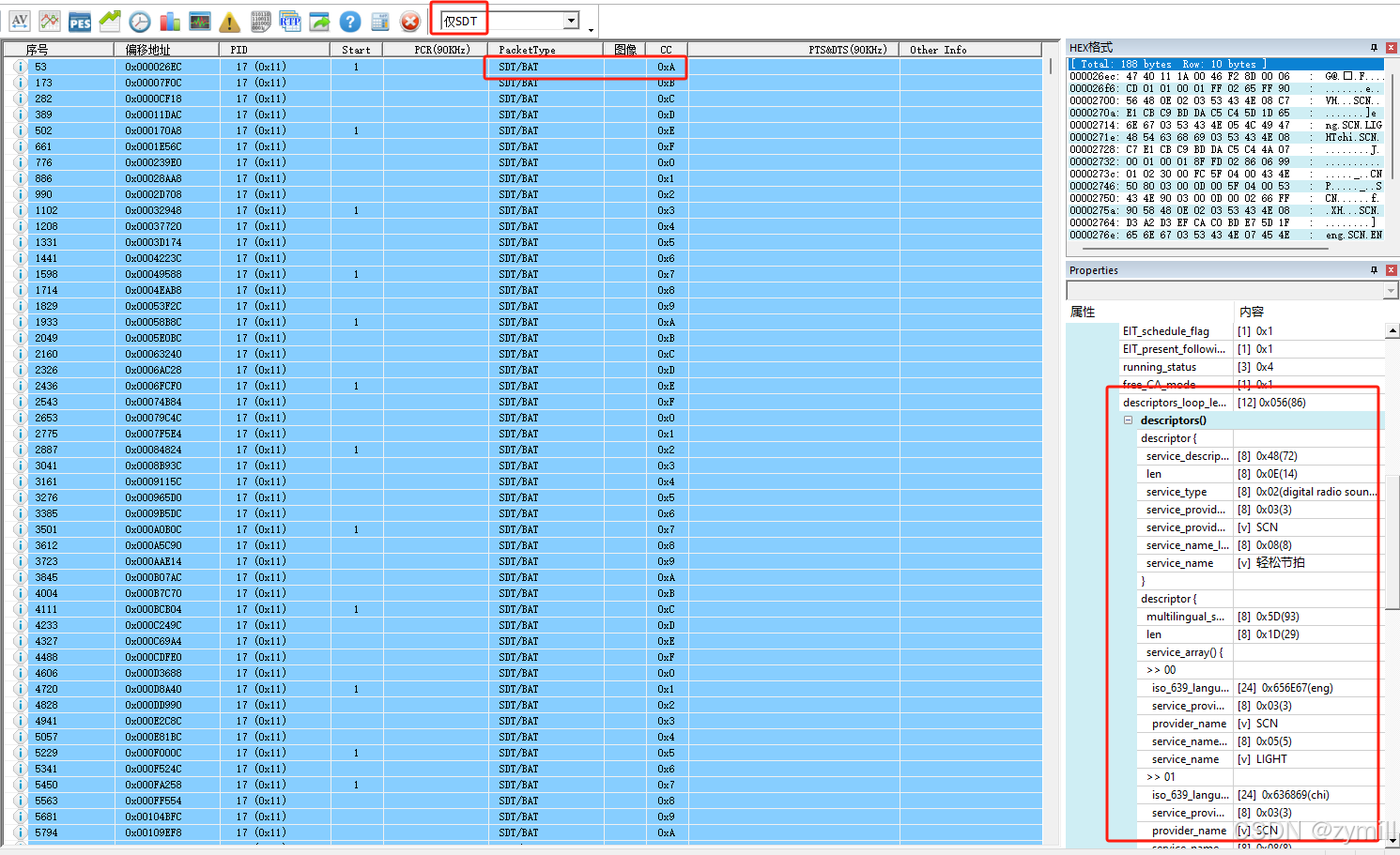

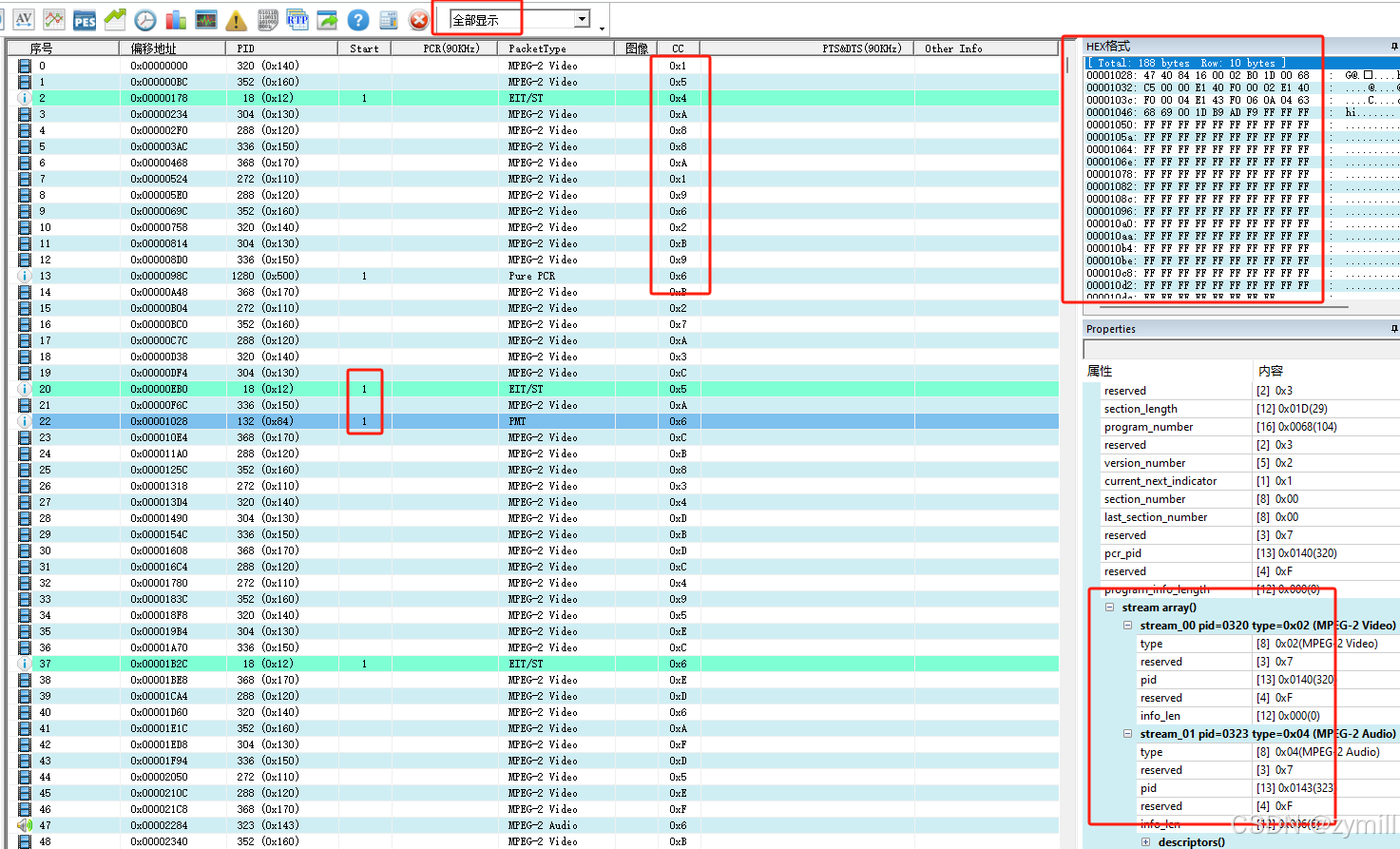

2.PSI/SI过滤逐包分析：涵盖 PAT/PMT/SDT/CAT 等

在这里插入图片描述

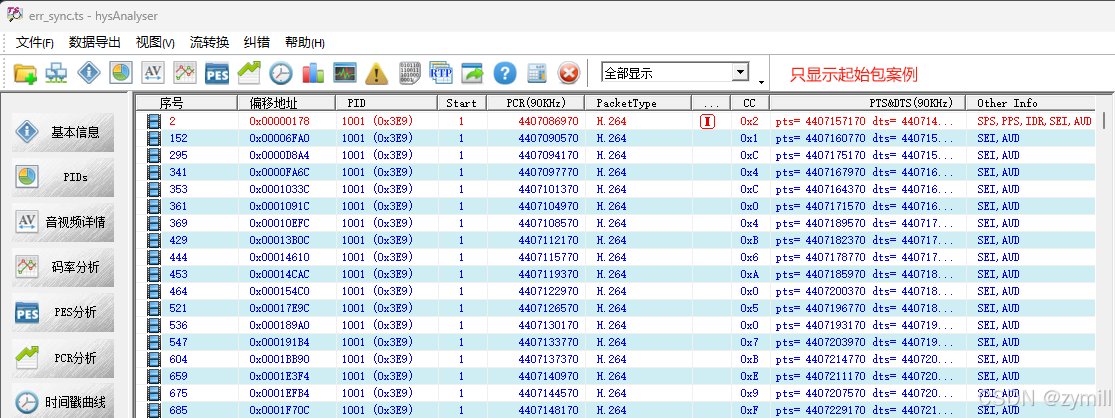

3.PES起始包和PCR：主要包括PES头部解析，PCR解析，GOP头部参数探测等基本内容

在这里插入图片描述

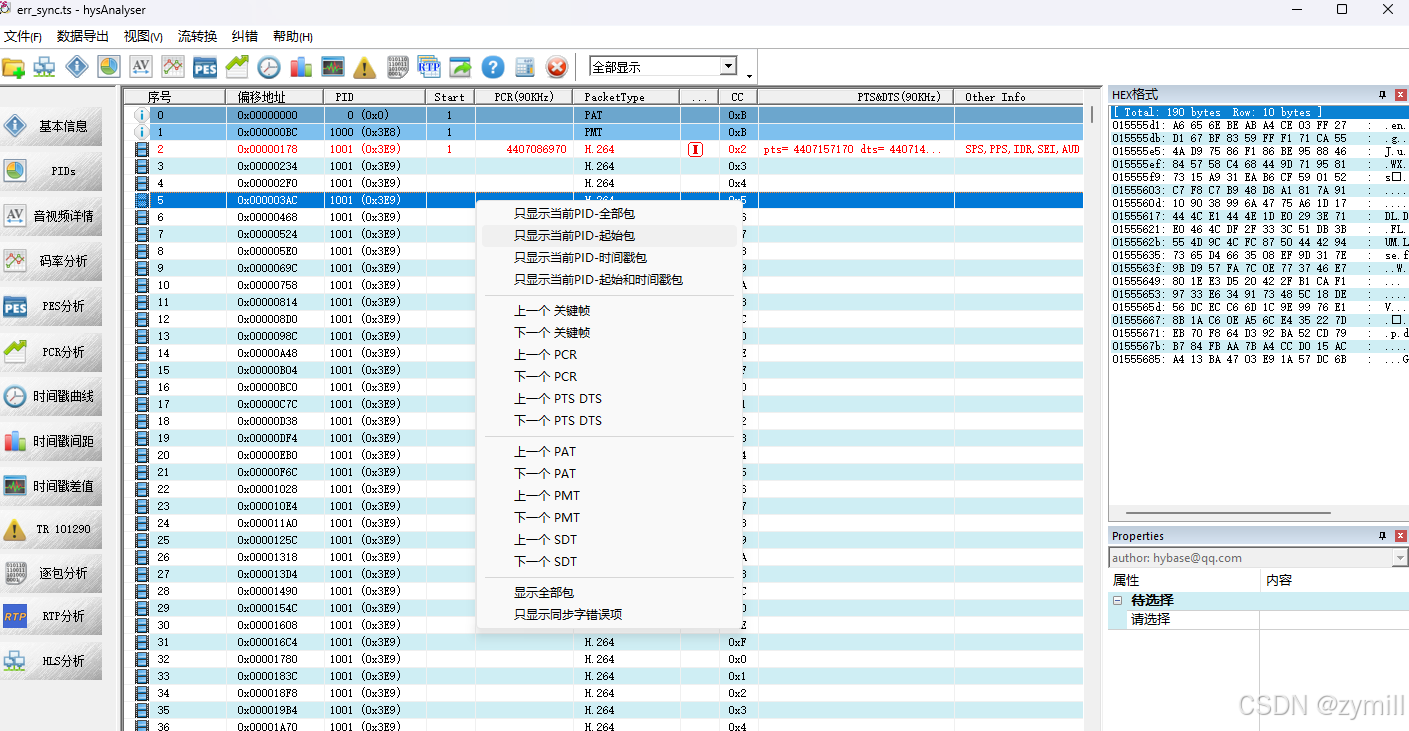

4.右键菜单，PID过滤和快捷定位

右键菜单操作指引
在这里插入图片描述
选择PID
在这里插入图片描述

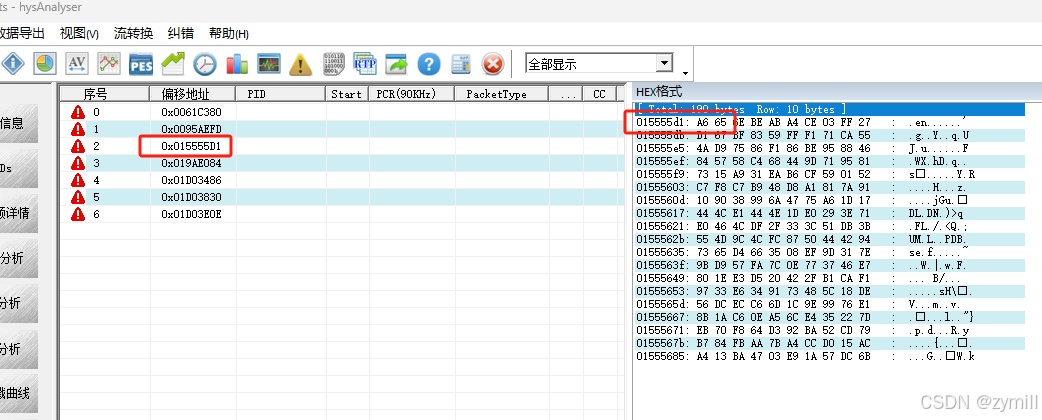

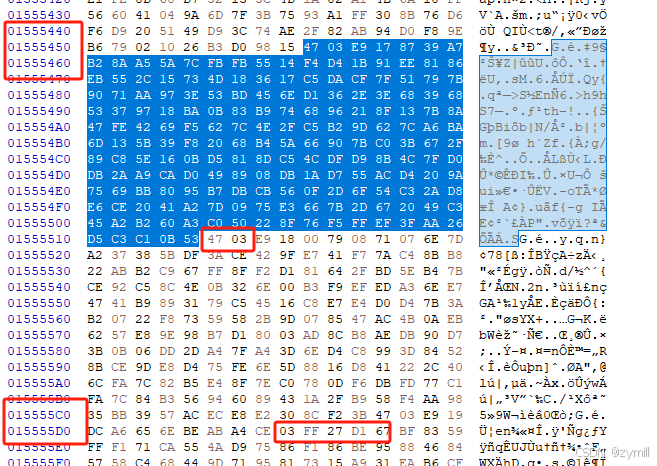

5.同步字错误列表及样例

在这里插入图片描述
在这里插入图片描述
更多功能，可以自行试用。

十四、数据结果的导出

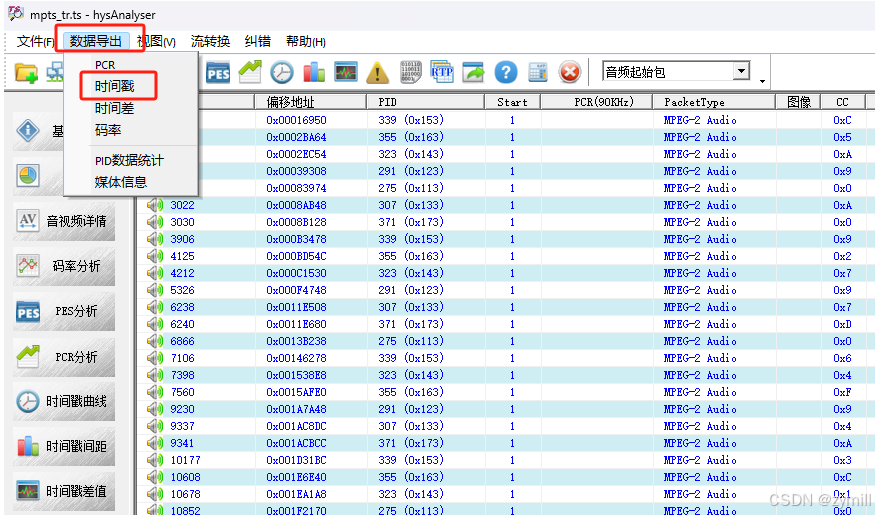

1.导出时间戳

在这里插入图片描述

导出数据是文本格式。

样例如下

Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-03 20:49:07
===== [Start] =====

文件名称： E:\material\\_utfiles\_hysAnalyser\mpts\mpts\_tr.ts
节目信息： service id= 101  央视1套
PID 数目： 2
时间长度：

 idx\_0   pid= 272 MPEG-2 Video         |  start=     7762245990(90KHz) (dlt\_ms=        0) |  end=     7773089190(90KHz) (dlt\_ms=        0)  | age=     10843200(90KHz) (120.480 s)  | (dlt\_age= 0.000 s)
 idx\_1   pid= 275 MPEG-2 Audio         |  start=     7762211917(90KHz) (dlt\_ms=     -378) |  end=     7773083197(90KHz) (dlt\_ms=      -66)  | age=     10871280(90KHz) (120.792 s)  | (dlt\_age= 0.312 s)


=========== start pid= 272 (0x110)==================
pid\_idx= 0     pid= 272 (0x110) MPEG-2 Video    pts/dts 数目： 252

 pid= 272  |  idx=        0  |  offset=       108288 (0x      1a700)  pkt\_num=        576   |     | pcr=      2328659120866(27MHz)     7762197069(90KHz)     86246634(ms)        0(ms)| pts=     7762256790(90KHz)     86247297(ms) | dts=     7762245990(90KHz)     86247177(ms)        0(ms)
 pid= 272  |  idx=        1  |  offset=      2197720 (0x     2188d8)  pkt\_num=      11690   |     | pcr=      2328672893842(27MHz)     7762242979(90KHz)     86247144(ms)      510(ms)| pts=     7762299990(90KHz)     86247777(ms) | dts=     7762289190(90KHz)     86247657(ms)      480(ms)
 pid= 272  |  idx=        2  |  offset=      4053468 (0x     3dd9dc)  pkt\_num=      21561   |     | pcr=      2328684827579(27MHz)     7762282758(90KHz)     86247586(ms)      441(ms)| pts=     7762343190(90KHz)     86248257(ms) | dts=     7762332390(90KHz)     86248137(ms)      480(ms)
 pid= 272  |  idx=        3  |  offset=      6039124 (0x     5c2654)  pkt\_num=      32123   |     | pcr=      2328697679870(27MHz)     7762325599(90KHz)     86248062(ms)      476(ms)| pts=     7762386390(90KHz)     86248737(ms) | dts=     7762375590(90KHz)     86248617(ms)      480(ms)
 pid= 272  |  idx=        4  |  offset=      8503616 (0x     81c140)  pkt\_num=      45232   |     | pcr=      2328713285692(27MHz)     7762377618(90KHz)     86248640(ms)      577(ms)| pts=     7762429590(90KHz)     86249217(ms) | dts=     7762418790(90KHz)     86249097(ms)      480(ms)
 pid= 272  |  idx=        5  |  offset=     10563720 (0x     a13088)  pkt\_num=      56190   |     | pcr=      2328726135855(27MHz)     7762420452(90KHz)     86249116(ms)      475(ms)| pts=     7762472790(90KHz)     86249697(ms) | dts=     7762461990(90KHz)     86249577(ms)      480(ms)

2.导出媒体格式信息

Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-03 20:53:46
===== [Start] =====

文件名称： E:\material\\_utfiles\_hysAnalyser\mpts\mpts\_tr.ts
节目总数： 7

+-- 节目号:101 (PMT PID=70 (0x46) 名称:央视1套)
  - PID:272(0x110) 视频 MPEG-2 Video
    \* ES PID                 : 272 (0x110)
    \* Service ID             : 101 (0x65)
    \* Stream type            : 2 (0x2)
    \* Codec name             : MPEG-2 video
    \* Profile and level      : Main@Main
    \* Play duration          : 00:02:00 (共 120 s)
    \* Format Reference frame : 1 帧
    \* Format BVOP            : Yes
    \* GOP size               : M=Unknown, N=12
    \* Display resolution     : 720 x 576
    \* Coded resolution       : 0 x 0
    \* Pixel format           : yuv420p
    \* Pixel bit depth        : 8 bit
    \* Frame rate             : 25.0000 fps
    \* Average bit rate       : 3117 Kbps
    \* Scan type              : Interlaced
    \* Scan order             : Top field first
    \* QMin                   : 2
    \* QMax                   : 31
    \* Display Aspect ratio   : [4:3]
    \* Sample Aspect Ratio    : [16:15]
    \* Color Range            : tv
    \* Chroma Sample location : left
    \* Time base              : 1/90000
    \* Stream data bytes      : 44.961 MB

  - PID:275(0x113) 音频 MPEG-2 Audio
    \* ES PID                 : 275 (0x113)
    \* Service ID             : 101 (0x65)
    \* Stream type            : 4 (0x4)
    \* Format Codec name      : MP2 (MPEG audio layer 2)
    \* Play duration          : 00:02:00 (共 120 s)
    \* Sample rate            : 48000 Hz
    \* Sampel bits            : 16 bit (format: s16p)
    \* Channel number         : 1 channels
    \* Channel layout         : mono
    \* Average bit rate       : 131 Kbps
    \* Stream data bytes      : 1.897 MB

  - PCR:128(0x80)

... (省略)

Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-03 20:53:46
===== [End] =====

3.导出PTS-PCR时间差信息

Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-03 20:54:32
===== [Start] =====

文件名称： E:\material\\_utfiles\_hysAnalyser\mpts\mpts\_tr.ts
节目信息： id= 101  央视1套
PID 数目： 2


=========== start pid= 272 (0x110)==================
pid\_idx= 0     pid= 272 (0x110) MPEG-2 Video    pts/dts 数目： 252

 pid= 272  |  idx=        0  |  offset=       108288 (0x      1a700)  pkt\_num=        576   |     | pcr=      2328659120866(27MHz)     7762197069(90KHz)     86246634(ms) | pts=     7762256790(90KHz)     86247297(ms) | dts=     7762245990(90KHz)     86247177(ms) | pts-pcr=      59721(90KHz)      663(ms) | dts-pcr=      48921(90KHz)      543(ms)
 pid= 272  |  idx=        1  |  offset=      2197720 (0x     2188d8)  pkt\_num=      11690   |     | pcr=      2328672893842(27MHz)     7762242979(90KHz)     86247144(ms) | pts=     7762299990(90KHz)     86247777(ms) | dts=     7762289190(90KHz)     86247657(ms) | pts-pcr=      57011(90KHz)      633(ms) | dts-pcr=      46211(90KHz)      513(ms)
 pid= 272  |  idx=        2  |  offset=      4053468 (0x     3dd9dc)  pkt\_num=      21561   |     | pcr=      2328684827579(27MHz)     7762282758(90KHz)     86247586(ms) | pts=     7762343190(90KHz)     86248257(ms) | dts=     7762332390(90KHz)     86248137(ms) | pts-pcr=      60432(90KHz)      671(ms) | dts-pcr=      49632(90KHz)      551(ms)
 pid= 272  |  idx=        3  |  offset=      6039124 (0x     5c2654)  pkt\_num=      32123   |     | pcr=      2328697679870(27MHz)     7762325599(90KHz)     86248062(ms) | pts=     7762386390(90KHz)     86248737(ms) | dts=     7762375590(90KHz)     86248617(ms) | pts-pcr=      60791(90KHz)      675(ms) | dts-pcr=      49991(90KHz)      555(ms)
 pid= 272  |  idx=        4  |  offset=      8503616 (0x     81c140)  pkt\_num=      45232   |     | pcr=      2328713285692(27MHz)     7762377618(90KHz)     86248640(ms) | pts=     7762429590(90KHz)     86249217(ms) | dts=     7762418790(90KHz)     86249097(ms) | pts-pcr=      51972(90KHz)      577(ms) | dts-pcr=      41172(90KHz)      457(ms)
 pid= 272  |  idx=        5  |  offset=     10563720 (0x     a13088)  pkt\_num=      56190   |     | pcr=      2328726135855(27MHz)     7762420452(90KHz)     86249116(ms) | pts=     7762472790(90KHz)     86249697(ms) | dts=     7762461990(90KHz)     86249577(ms) | pts-pcr=      52338(90KHz)      581(ms) | dts-pcr=      41538(90KHz)      461(ms)
 pid= 272  |  idx=        6  |  offset=     12060388 (0x     b806e4)  pkt\_num=      64151   |     | pcr=      2328736229295(27MHz)     7762454097(90KHz)     86249489(ms) | pts=     7762515990(90KHz)     86250177(ms) | dts=     7762505190(90KHz)     86250057(ms) | pts-pcr=      61893(90KHz)      687(ms) | dts-pcr=      51093(90KHz)      567(ms)
 pid= 272  |  idx=        7  |  offset=     14025364 (0x     d60294)  pkt\_num=      74603   |     | pcr=      2328749078391(27MHz)     7762496927(90KHz)     86249965(ms) | pts=     7762559190(90KHz)     86250657(ms) | dts=     7762548390(90KHz)     86250537(ms) | pts-pcr=      62263(90KHz)      691(ms) | dts-pcr=      51463(90KHz)      571(ms)
 pid= 272  |  idx=        8  |  offset=     16005380 (0x     f43904)  pkt\_num=      85135   |     | pcr=      2328761940266(27MHz)     7762539800(90KHz)     86250442(ms) | pts=     7762602390(90KHz)     86251137(ms) | dts=     7762591590(90KHz)     86251017(ms) | pts-pcr=      62590(90KHz)      695(ms) | dts-pcr=      51790(90KHz)      575(ms)
 pid= 272  |  idx=        9  |  offset=     18111732 (0x    1145cf4)  pkt\_num=      96339   |     | pcr=      2328774784036(27MHz)     7762582613(90KHz)     86250917(ms) | pts=     7762645590(90KHz)     86251617(ms) | dts=     7762634790(90KHz)     86251497(ms) | pts-pcr=      62977(90KHz)      699(ms) | dts-pcr=      52177(90KHz)      579(ms)
 pid= 272  |  idx=       10  |  offset=     19742444 (0x    12d3eec)  pkt\_num=     105013   |     | pcr=      2328785798162(27MHz)     7762619327(90KHz)     86251325(ms) | pts=     7762688790(90KHz)     86252097(ms) | dts=     7762677990(90KHz)     86251977(ms) | pts-pcr=      69463(90KHz)      771(ms) | dts-pcr=      58663(90KHz)      651(ms)
 pid= 272  |  idx=       11  |  offset=     21368644 (0x    1460f44)  pkt\_num=     113663   |     | pcr=      2328796828247(27MHz)     7762656094(90KHz)     86251734(ms) | pts=     7762731990(90KHz)     86252577(ms) | dts=     7762721190(90KHz)     86252457(ms) | pts-pcr=      75896(90KHz)      843(ms) | dts-pcr=      65096(90KHz)      723(ms)
 pid= 272  |  idx=       12  |  offset=     23596068 (0x    1680c24)  pkt\_num=     125511   |     | pcr=      2328812427680(27MHz)     7762708092(90KHz)     86252312(ms) | pts=     7762775190(90KHz)     86253057(ms) | dts=     7762764390(90KHz)     86252937(ms) | pts-pcr=      67098(90KHz)      745(ms) | dts-pcr=      56298(90KHz)      625(ms)

4.导出码率信息

Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-03 20:55:21
===== [Start] =====

文件名称： E:\material\\_utfiles\_hysAnalyser\mpts\mpts\_tr.ts
PCR 数目： 3558
最大码率： 35420.000 Kbps 	position pkt\_num= 57175
最小码率： 28725.000 Kbps 	position pkt\_num= 1938335
平均码率： 30906.868 Kbps

idx=        0  |  pkt\_num=              824  |  pcr\_diff\_ms=       34 |  bitrate= 33361.012  Kbps  |
idx=        1  |  pkt\_num=             1577  |  pcr\_diff\_ms=       33 |  bitrate= 33327.801  Kbps  |
idx=        2  |  pkt\_num=             2337  |  pcr\_diff\_ms=       34 |  bitrate= 33366.431  Kbps  |
idx=        3  |  pkt\_num=             3085  |  pcr\_diff\_ms=       33 |  bitrate= 33455.832  Kbps  |
idx=        4  |  pkt\_num=             3845  |  pcr\_diff\_ms=       33 |  bitrate= 34072.380  Kbps  |
idx=        5  |  pkt\_num=             4614  |  pcr\_diff\_ms=       34 |  bitrate= 33761.706  Kbps  |
idx=        6  |  pkt\_num=             5391  |  pcr\_diff\_ms=       34 |  bitrate= 34034.703  Kbps  |

十五、流转换

1.常用转换和修改功能

在这里插入图片描述

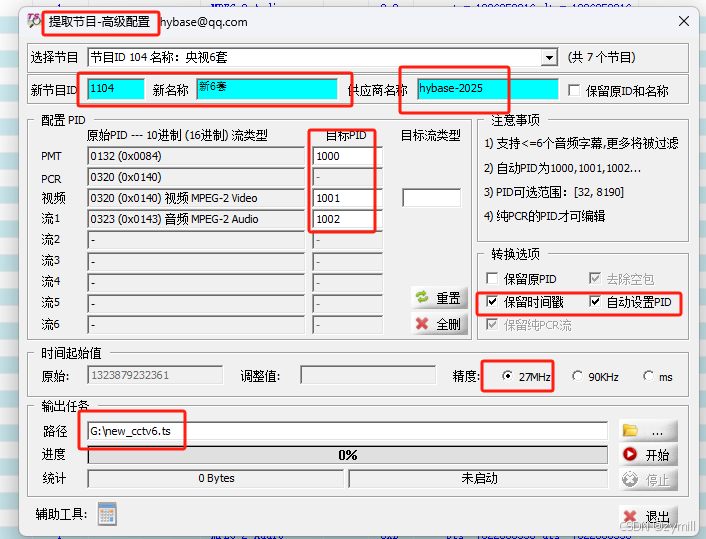

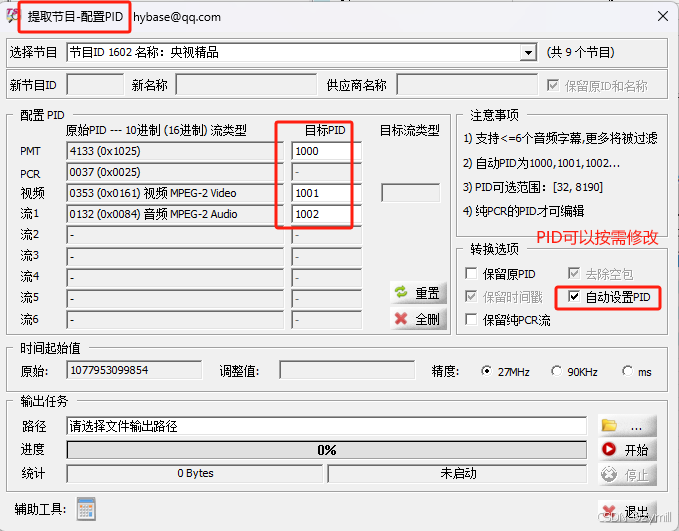

2.高级编辑-提取节目案例

在这里插入图片描述

3.提取之后文件结果验证

在这里插入图片描述

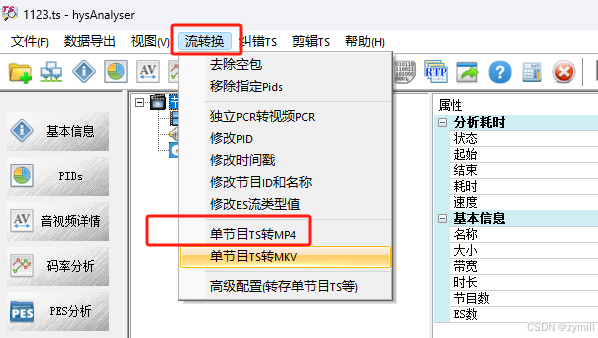

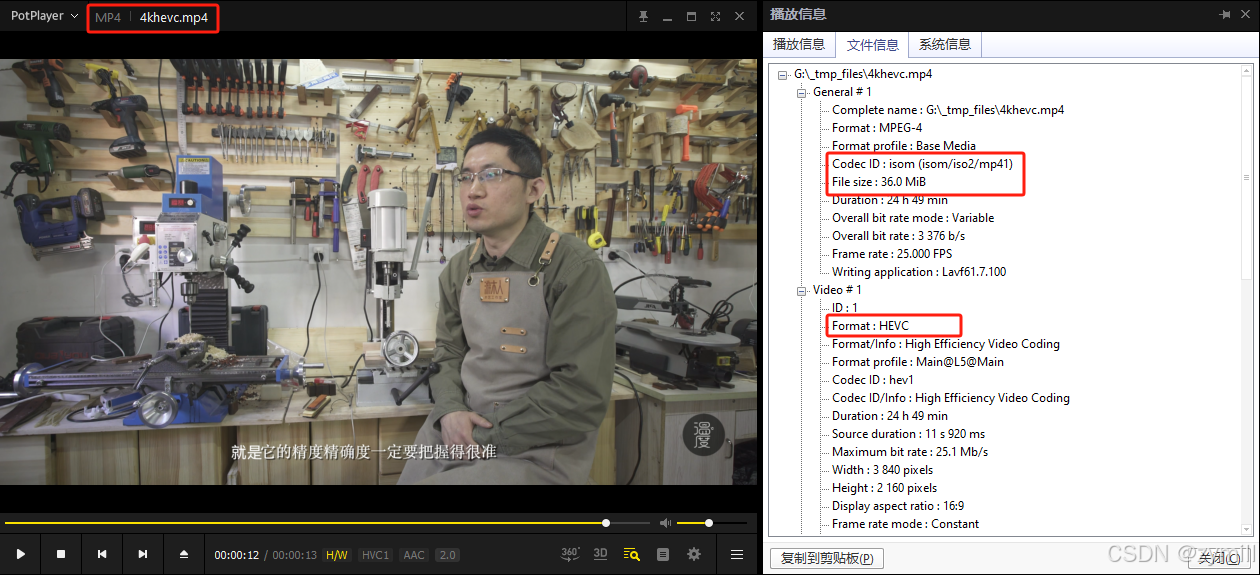

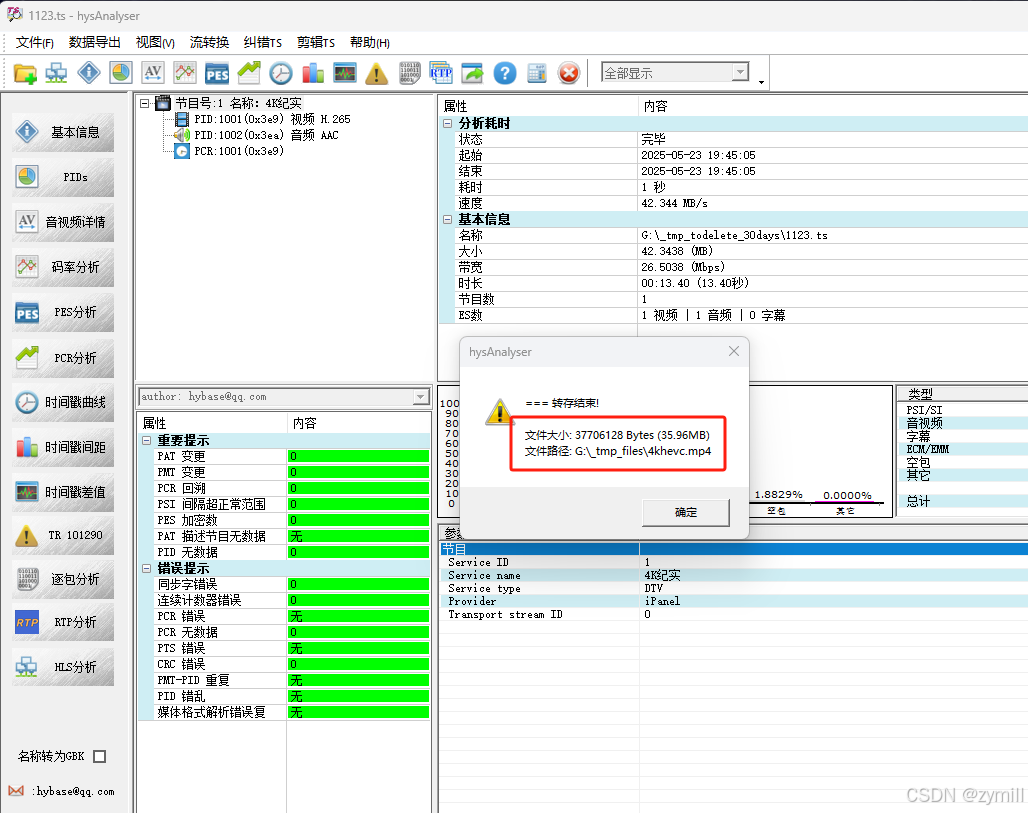

4.转存MP4

在这里插入图片描述
在这里插入图片描述

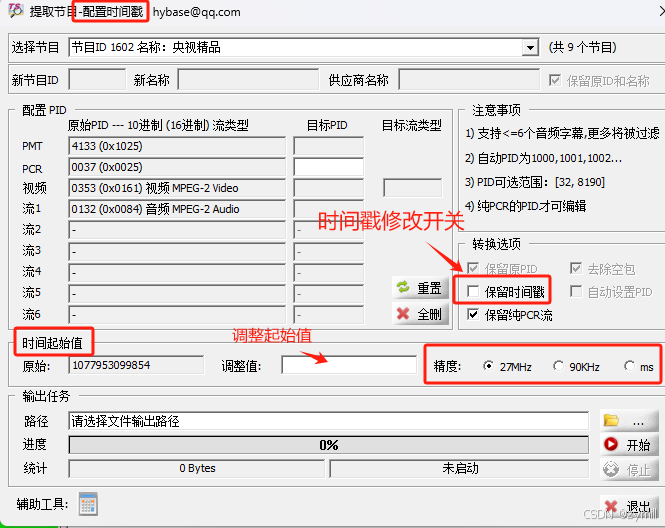

5.修改时间戳

在这里插入图片描述

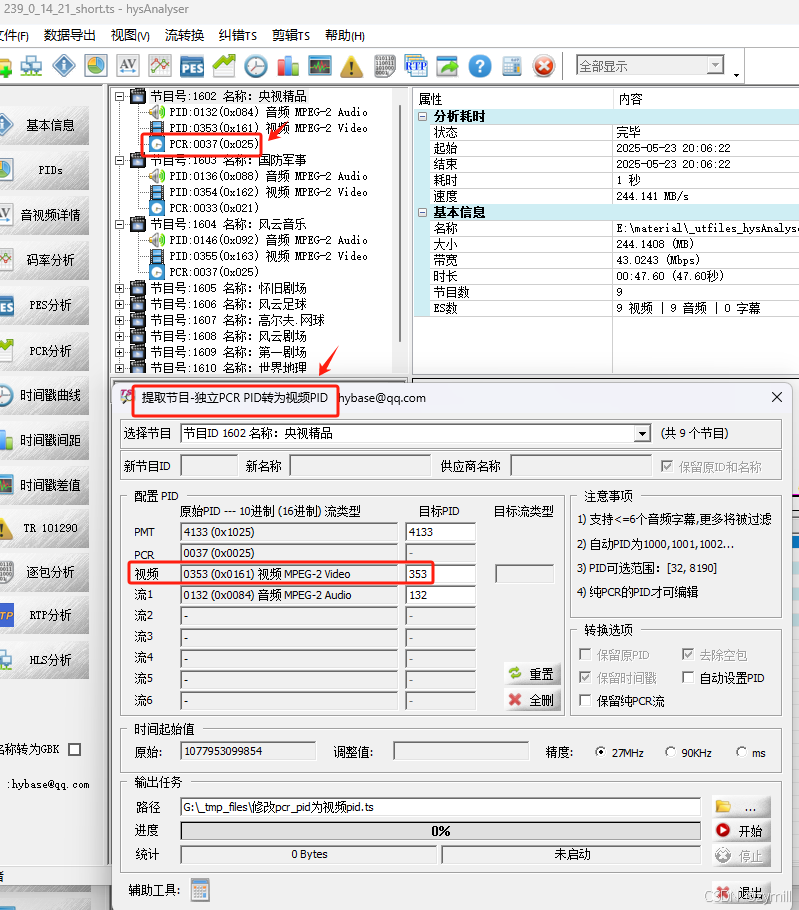

6.修改PCR PID为视频PID

在这里插入图片描述

7.重置PID

在这里插入图片描述

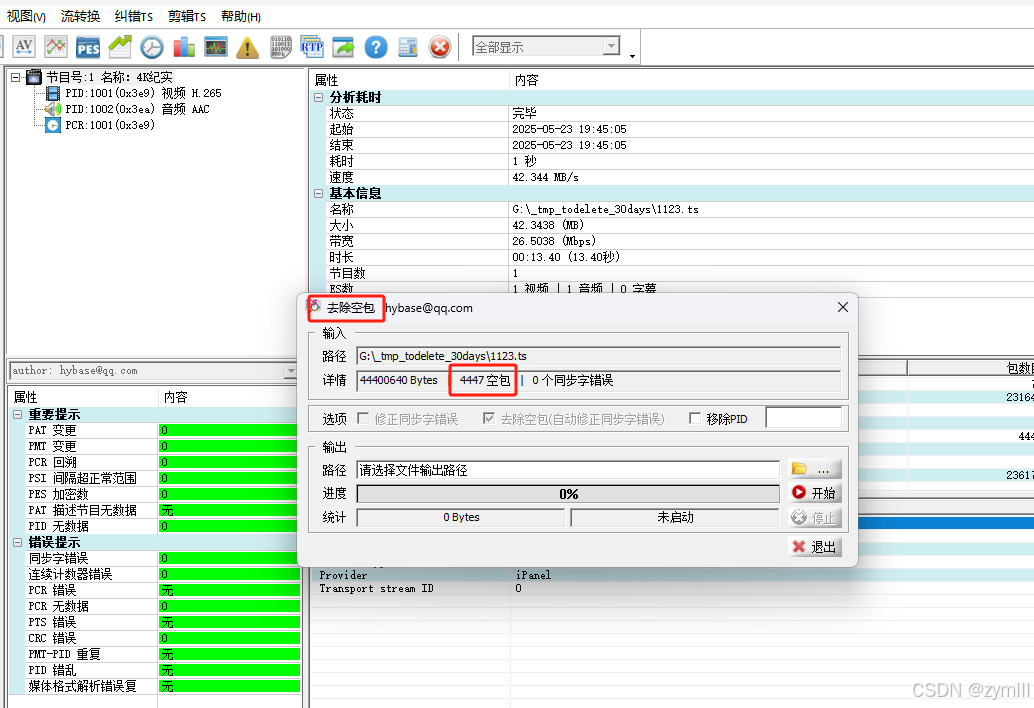

8.移除空包

在这里插入图片描述

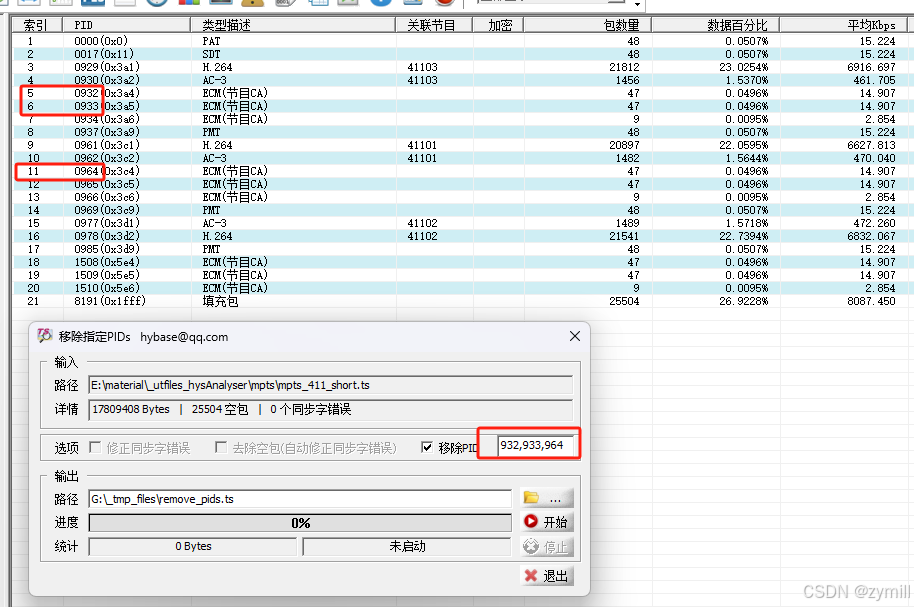

9.移除PID

在这里插入图片描述

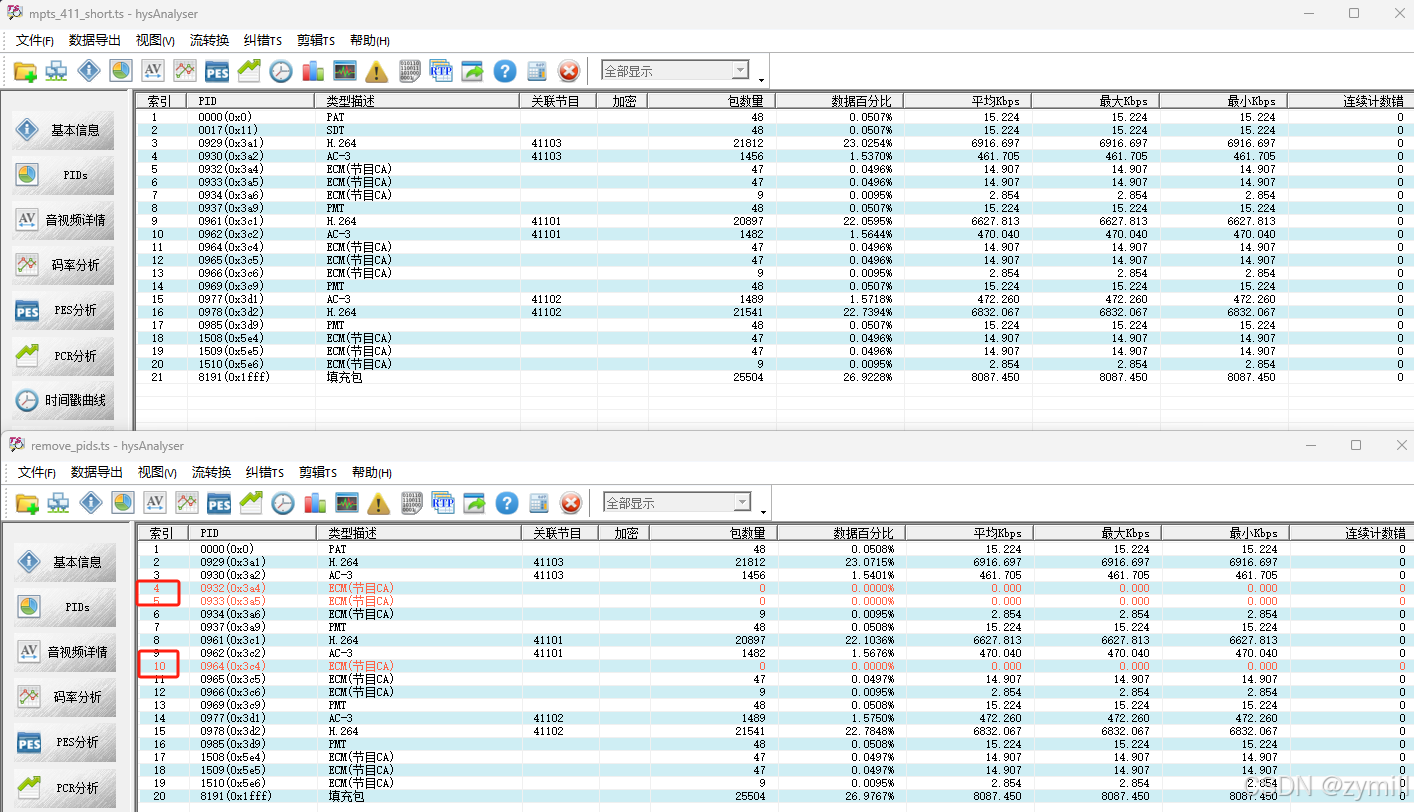

移除结果对比
在这里插入图片描述

十六、TS剪辑

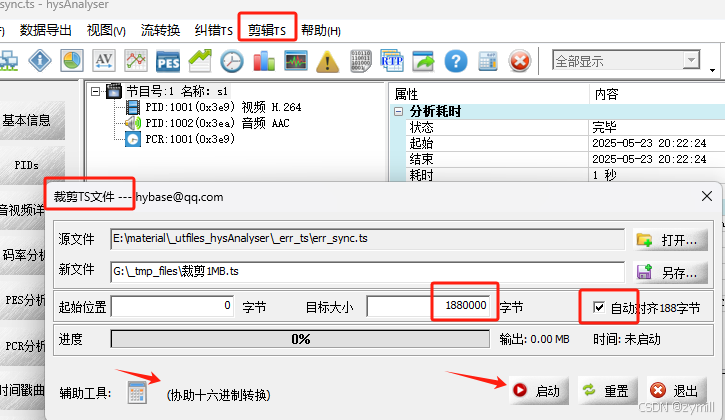

1.TS文件的裁剪

可用于：

  • 大文件裁剪成小文件
  • 通过逐包分析，定位到关键帧位置，将不完整ES帧数据移除。
  • 该功能也可以用于其他文件类型的裁剪处理。
  • 188字节对齐仅仅是为了MPEG-TS裁剪
    在这里插入图片描述

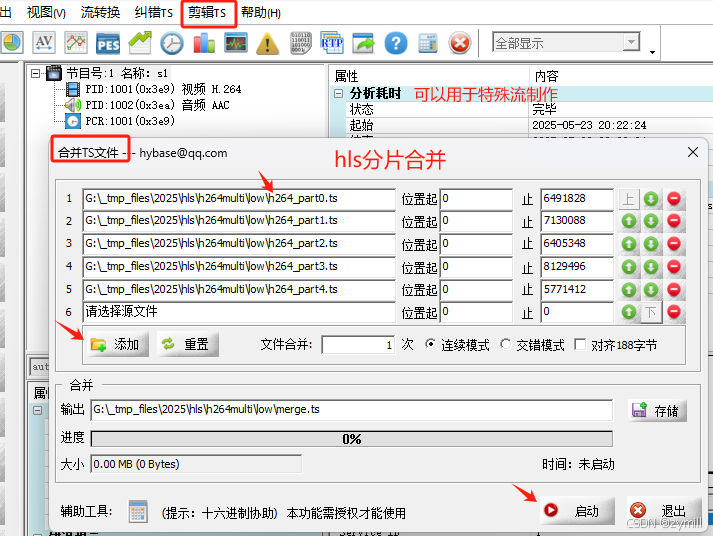

2. 多个TS文件的简单拼接

可用于：

  • HLS分片的拼接，合成一个整体文件
  • 制作特殊素材
  • 结合前面的时间戳编辑，PID编辑，可以制作更多特色的测试素材。
    比方：PAT变化，PMT变化，视频分辨率变化，音轨变化等等。
    这些场景在实际商用环境都不少见。为了适应这些变化，这些素材可以用于检验自己的程序。
    在这里插入图片描述

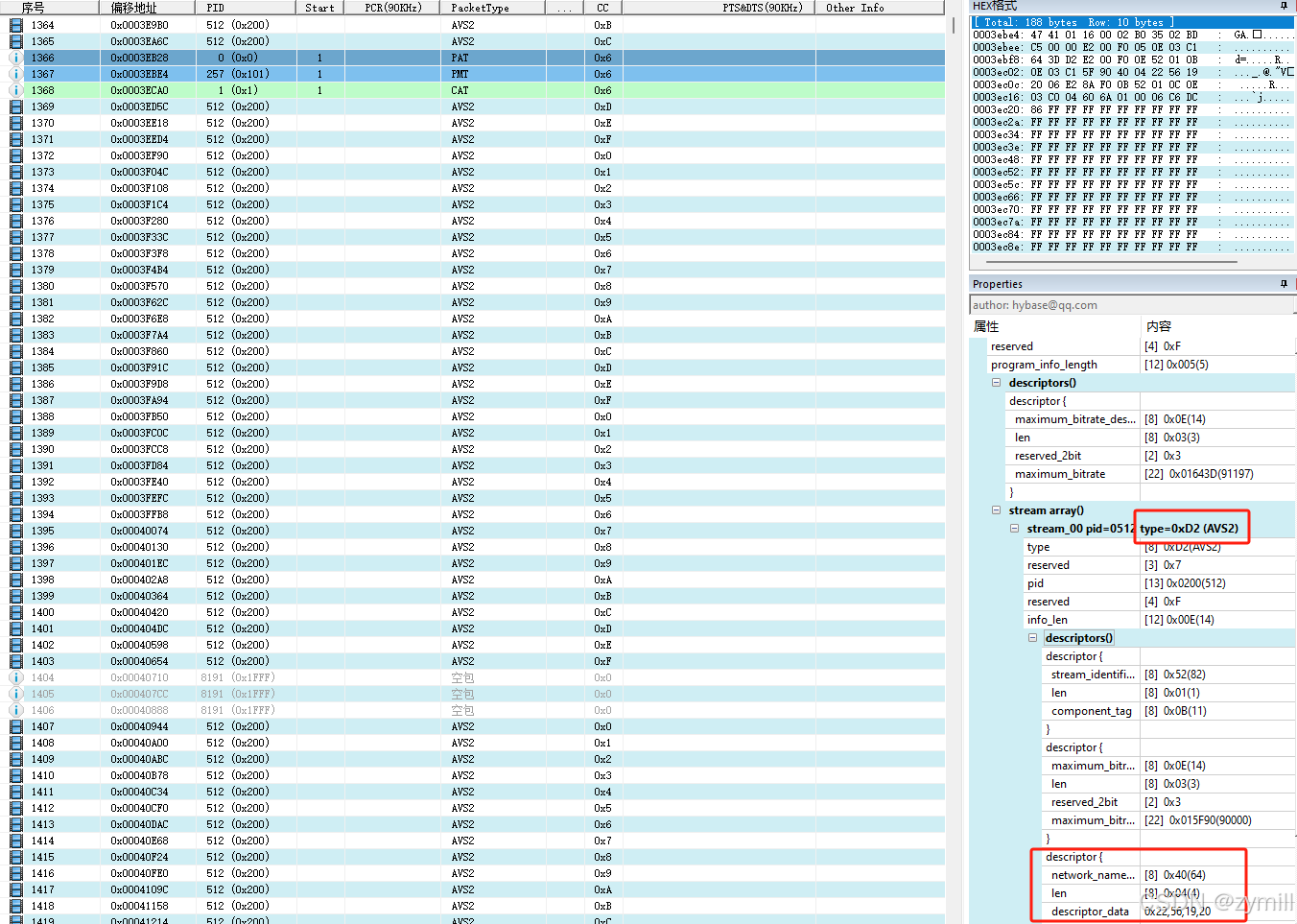

十七、AVS2 / AVS3 / VVC 格式

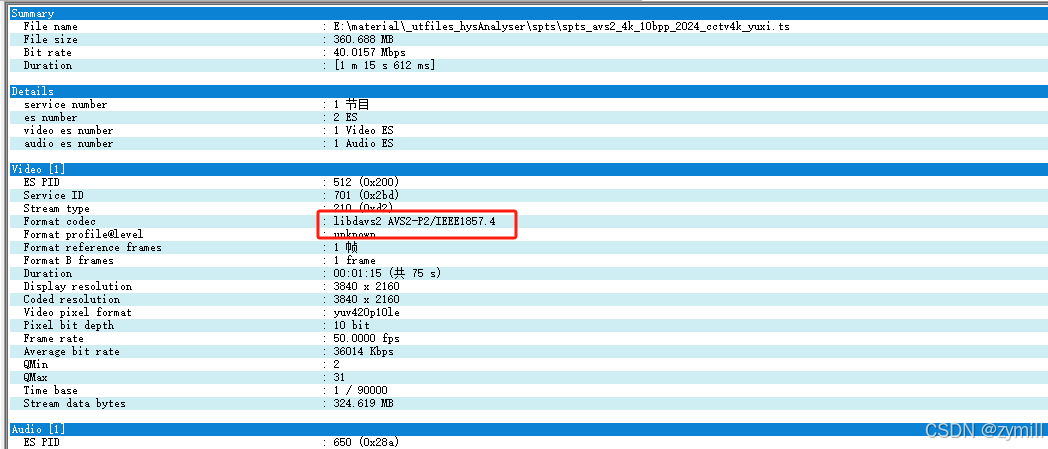

1.AVS2

在这里插入图片描述
在这里插入图片描述

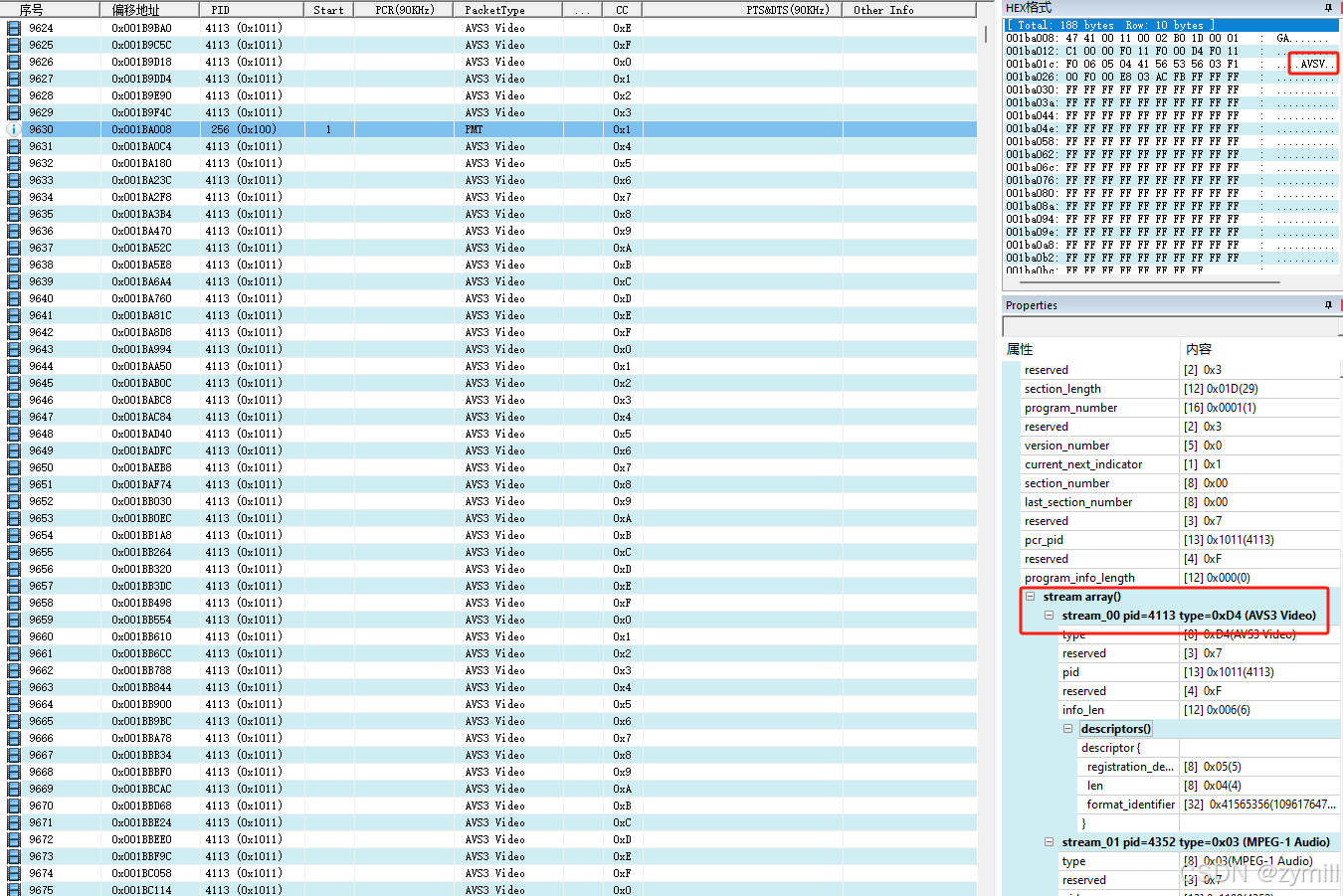

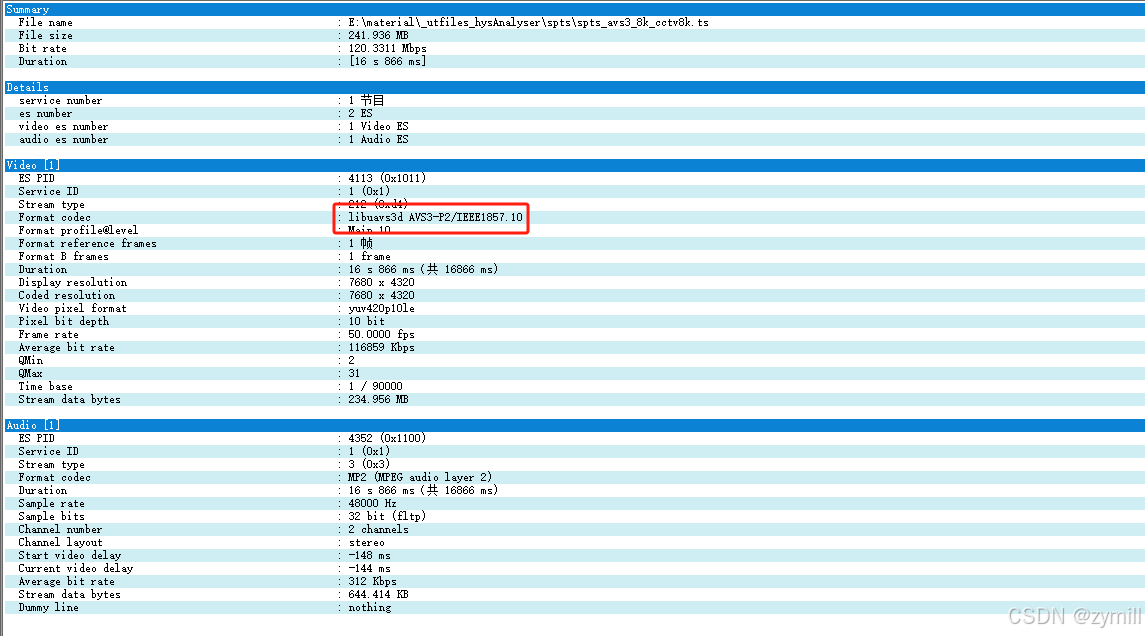

2.AVS3

在这里插入图片描述
在这里插入图片描述

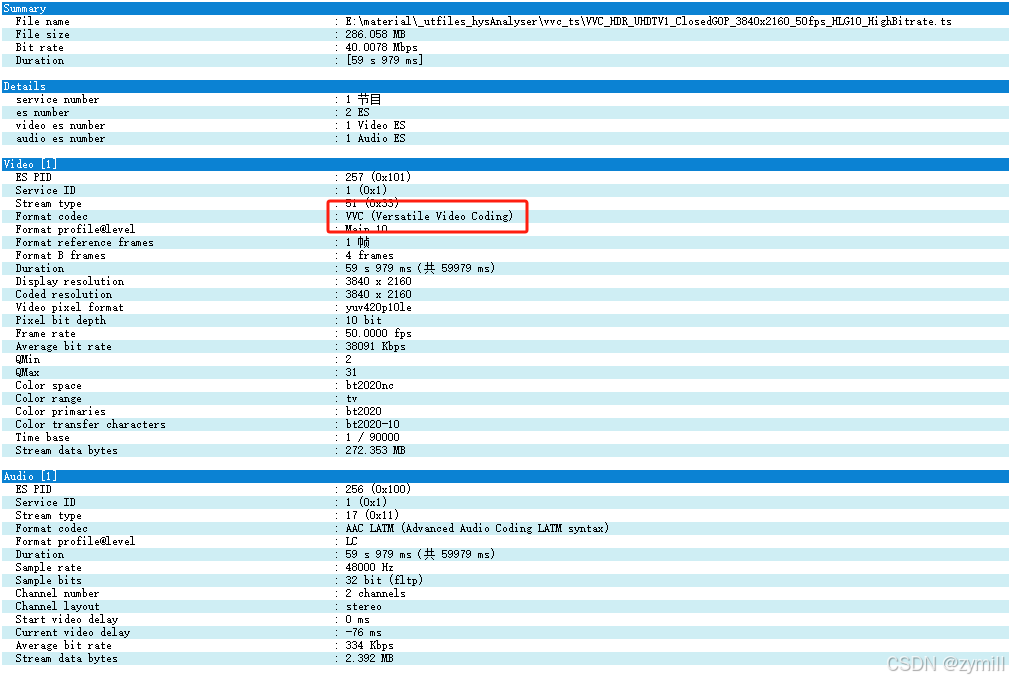

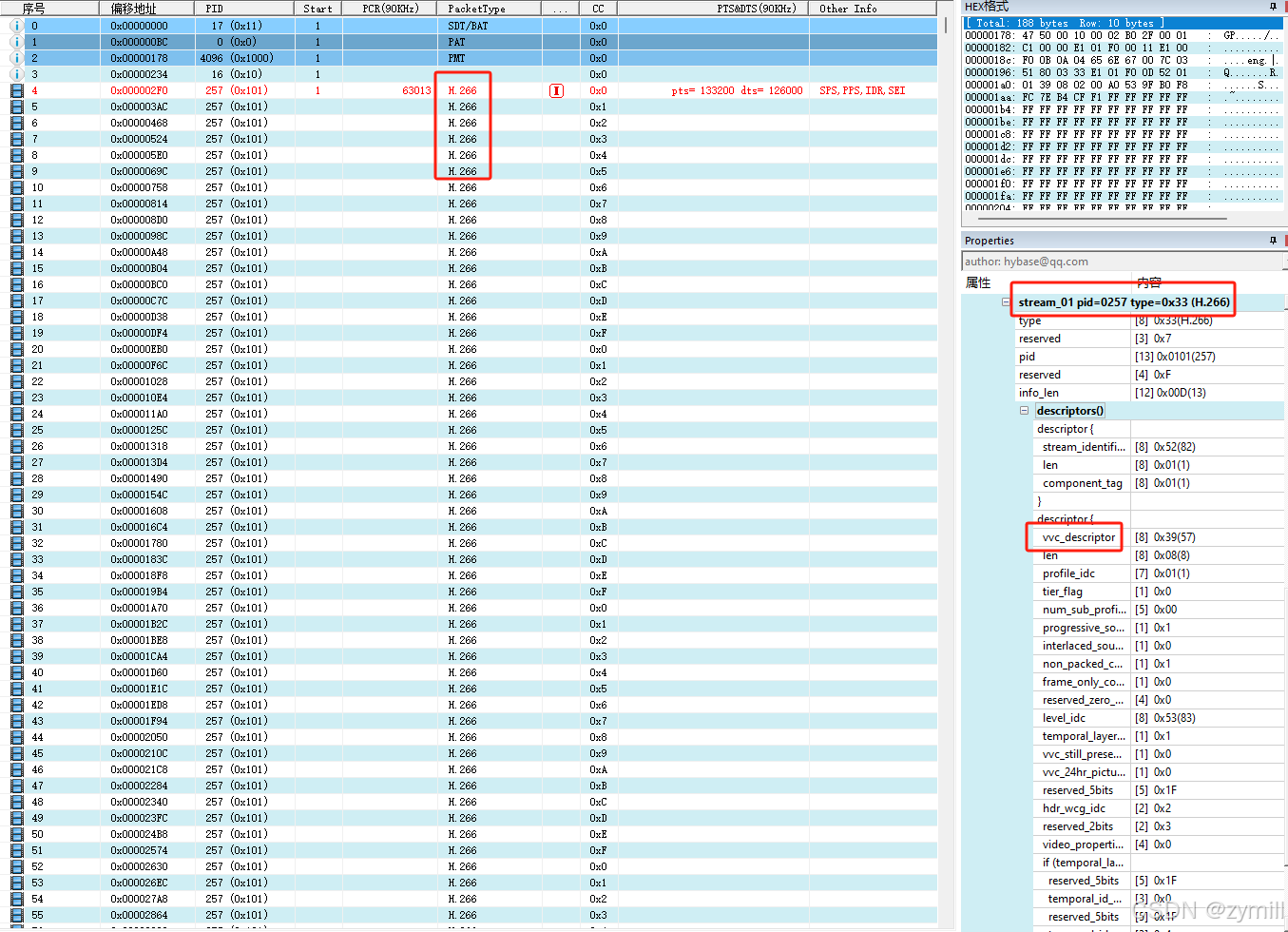

3.VVC

在这里插入图片描述
在这里插入图片描述

十八、支持SCTE-35解析

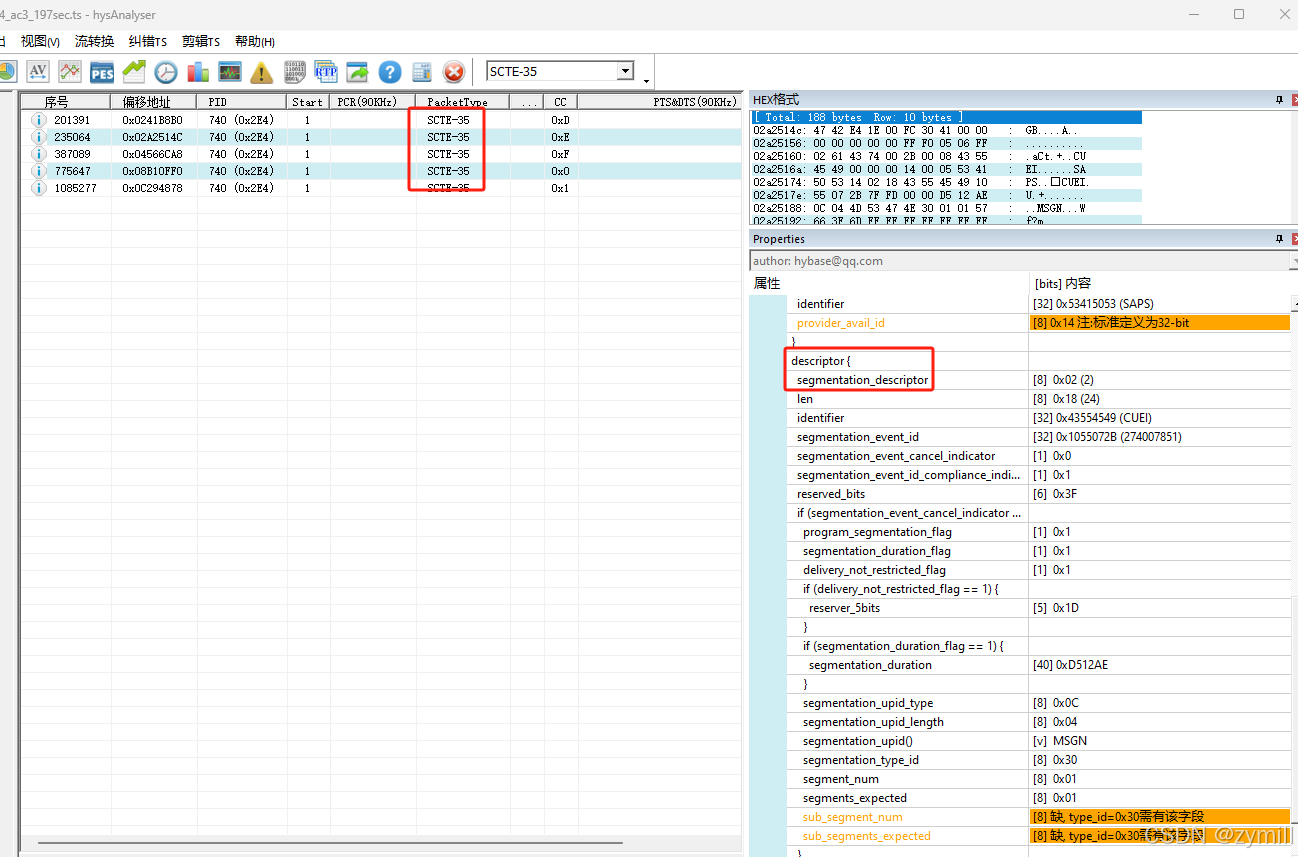

1.解析结果和逐包分析

在这里插入图片描述

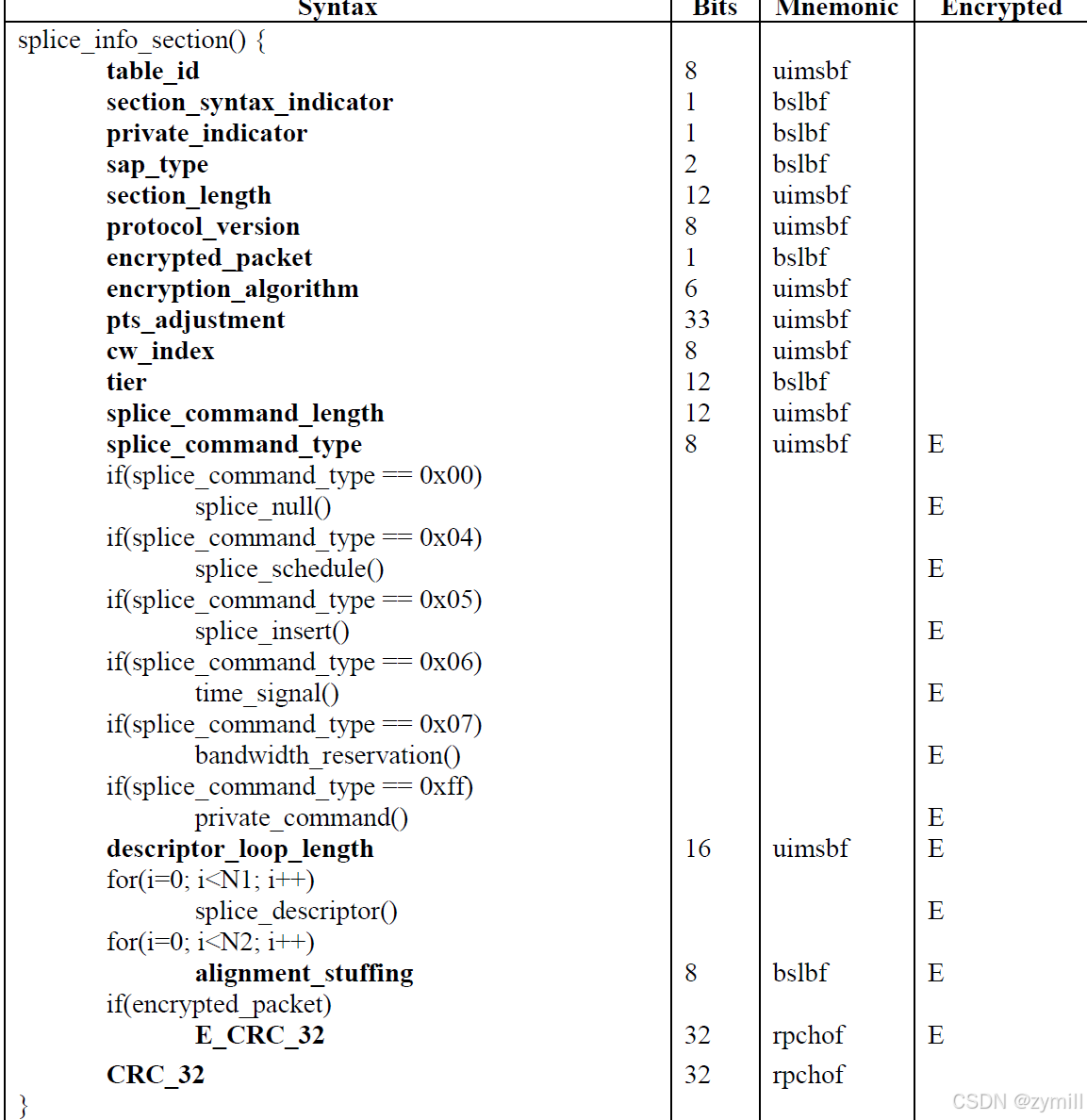

2.标准语法介绍

在这里插入图片描述

其他更多的功能，需要的网友可以下载后试用。

软件授权

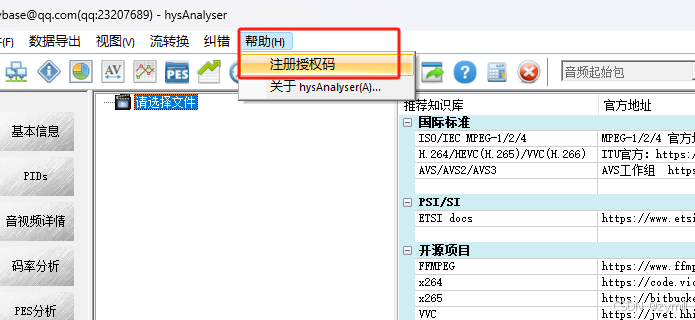

1. 进入授权界面

在这里插入图片描述

2. 授权主界面

在这里插入图片描述

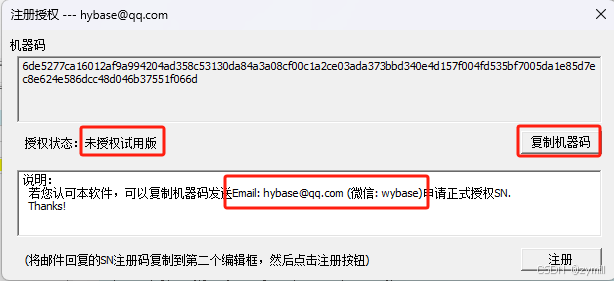

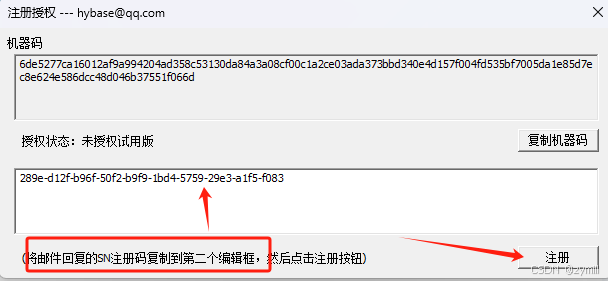

3. 授权注册方法

在这里插入图片描述

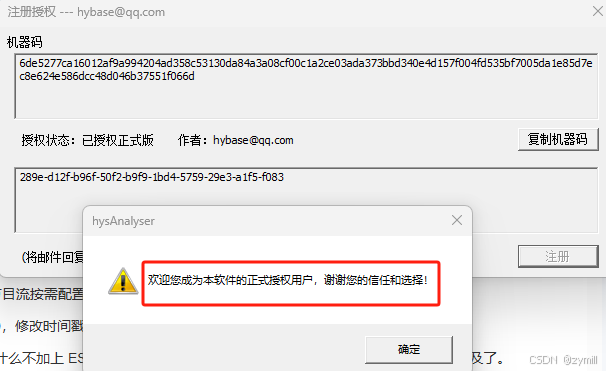

4. 授权成功之后

在这里插入图片描述

联系和费用介绍

  • 知乎 (Chinese)：[https://www.zhihu.com/people/zymill]

  • 微信： wybase

  • Email: hybase@qq.com

  • 授权费用：35 元(RMB) / 单台机器 (永久授权，享有后续版本升级的全部新功能)
