ffmpeg的amix混音改进

概述

常见的混音算法是采用振幅乘以权值再求和，如下图所示，两路音频混音，a1, a2分别为源音频1和源音频2权重，其中要求 a1 + a2 = 1。

af_amix介绍

ffmpeg中af_amix设计原理大致上和常用算法雷同。

af_amix算法默认每路音频权重相同（均为1/n，其中n是混音音频总数）。若要加重某路音频音量，可通过构造一个weights数组(空格隔开)，例如三路混音是数组 “8 1 1”，权重值将分别为"0.8 0.1 0.1"，它将代替默认的1/3。（计算方法可参考下面节选的代码）

另外，考虑到混音的音源时长存在不同，af_amix会检查音频路数变化，并动态更新权重值，例如三路音频混音，前面两路是60秒长，后面一路是30秒长，那么在30秒后，只有两路音频混音，权重值更新为"8/9 1/9"。

至此，读者对ffmpeg af_amix已有一定了解。接下来本文重点分析af_amix存在问题，并提出一种解决方案的结果供读者体验。（可以参考波形图，从百度云下载源音频，混音音频试听体验，其中附有一个Windows 64位系统上的MFC工具，欢迎试用效果）

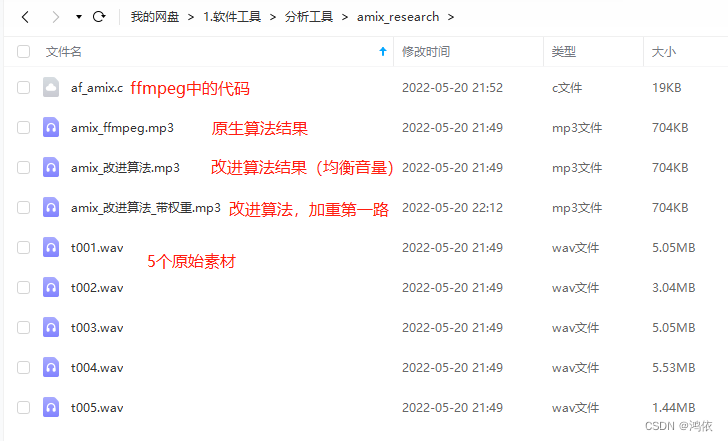

链接：https://pan.baidu.com/s/1dS3PzQwmbF3vONswsmLRwg
提取码：amix

下面是从ffmpeg 节选出来的几个函数代码，供参考。

1.权重weights数组解析函数

static void parse_weights(AVFilterContext *ctx)
{// hybase@qq.com 2022.05.20
    MixContext *s = ctx->priv;
    float last_weight = 1.f;
    char *p;
    int i;

    s->weight_sum = 0.f;
    p = s->weights_str;
    av_log(ctx, AV_LOG_VERBOSE, "[parse_weights] weights_str=%s\n", p);
    for (i = 0; i < s->nb_inputs; i++) {
        last_weight = av_strtod(p, &p);
        s->weights[i] = last_weight;
        s->weight_sum += FFABS(last_weight);
        av_log(ctx, AV_LOG_VERBOSE, "[parse_weights] weights[%d]=%f, weight_sum=%f\n", i, s->weights[i], s->weight_sum);
        if (p && *p) {
            p++;
        } else {
            i++;
            break;
        }
    }

    for (; i < s->nb_inputs; i++) {
        s->weights[i] = last_weight;
        s->weight_sum += FFABS(last_weight);
        av_log(ctx, AV_LOG_VERBOSE, "[parse_weights] weights[%d]=%f, weight_sum=%f\n", i, s->weights[i], s->weight_sum);
    }
}

2.检查音频数据状态，动态计算实际权重值函数

static void calculate_scales(MixContext *s, int nb_samples)
{// hybase@qq.com 2022.05.20
    float weight_sum = 0.f;
    int i;

    for (i = 0; i < s->nb_inputs; i++)
        if (s->input_state[i] & INPUT_ON)
            weight_sum += FFABS(s->weights[i]);

    for (i = 0; i < s->nb_inputs; i++) {
        if (s->input_state[i] & INPUT_ON) {
            if (s->scale_norm[i] > weight_sum / FFABS(s->weights[i])) {
                s->scale_norm[i] -= ((s->weight_sum / FFABS(s->weights[i])) / s->nb_inputs) *
                                    nb_samples / (s->dropout_transition * s->sample_rate);
                s->scale_norm[i] = FFMAX(s->scale_norm[i], weight_sum / FFABS(s->weights[i]));
            }
        }
    }

    for (i = 0; i < s->nb_inputs; i++) {
        if (s->input_state[i] & INPUT_ON) {
            if (!s->normalize)
                s->input_scale[i] = FFABS(s->weights[i]);
            else
                s->input_scale[i] = 1.0f / s->scale_norm[i] * FFSIGN(s->weights[i]);
        } else {
            s->input_scale[i] = 0.0f;
        }
    }
}

3.执行混音的函数

static int output_frame(AVFilterLink *outlink)
{// hybase@qq.com 2022.05.20
    AVFilterContext *ctx = outlink->src;
    MixContext      *s = ctx->priv;
    AVFrame *out_buf, *in_buf;
    int nb_samples, ns, i;

    if (s->input_state[0] & INPUT_ON) {
        /* first input live: use the corresponding frame size */
        nb_samples = frame_list_next_frame_size(s->frame_list);
        for (i = 1; i < s->nb_inputs; i++) {
            if (s->input_state[i] & INPUT_ON) {
                ns = av_audio_fifo_size(s->fifos[i]);
                if (ns < nb_samples) {
                    if (!(s->input_state[i] & INPUT_EOF))
                        /* unclosed input with not enough samples */
                        return 0;
                    /* closed input to drain */
                    nb_samples = ns;
                    av_log(ctx, AV_LOG_DEBUG, "[output_frame] av_audio_fifo_size() input_%d: update to nb_samples=%d\n", i, nb_samples);
                }
            }
        }

    } else {
        /* first input closed: use the available samples */
        nb_samples = INT_MAX;
        for (i = 1; i < s->nb_inputs; i++) {
            if (s->input_state[i] & INPUT_ON) {
                ns = av_audio_fifo_size(s->fifos[i]);
                nb_samples = FFMIN(nb_samples, ns);
                av_log(ctx, AV_LOG_DEBUG, "[output_frame] av_audio_fifo_size() input_%d, update to nb_samples=%d\n", i, nb_samples);
            }
        }
        if (nb_samples == INT_MAX) {
            ff_outlink_set_status(outlink, AVERROR_EOF, s->next_pts);
            return 0;
        }
    }

    frame_list_remove_samples(s->frame_list, nb_samples);
    calculate_scales(s, nb_samples);// hybase@qq.com 2022.05.20
    if (nb_samples == 0)
        return 0;

    out_buf = ff_get_audio_buffer(outlink, nb_samples);
    if (!out_buf)
        return AVERROR(ENOMEM);

    in_buf = ff_get_audio_buffer(outlink, nb_samples);
    if (!in_buf) {
        av_frame_free(&out_buf);
        return AVERROR(ENOMEM);
    }

    for (i = 0; i < s->nb_inputs; i++) {
        if (s->input_state[i] & INPUT_ON) {
            int planes, plane_size, p;

            av_audio_fifo_read(s->fifos[i], (void **)in_buf->extended_data,
                               nb_samples);
            planes     = s->planar ? s->nb_channels : 1;
            plane_size = nb_samples * (s->planar ? 1 : s->nb_channels);
            plane_size = FFALIGN(plane_size, 16);

            if (out_buf->format == AV_SAMPLE_FMT_FLT ||
                out_buf->format == AV_SAMPLE_FMT_FLTP) {
                for (p = 0; p < planes; p++) {
                    s->fdsp->vector_fmac_scalar((float *)out_buf->extended_data[p],
                                                (float *) in_buf->extended_data[p],
                                                s->input_scale[i], plane_size);
                }
            } else {
                for (p = 0; p < planes; p++) {
                    s->fdsp->vector_dmac_scalar((double *)out_buf->extended_data[p],
                                                (double *) in_buf->extended_data[p],
                                                s->input_scale[i], plane_size);
                }
            }
        }
    }
    av_frame_free(&in_buf);
    out_buf->pts = s->next_pts;
    if (s->next_pts != AV_NOPTS_VALUE)
        s->next_pts += nb_samples;

    return ff_filter_frame(outlink, out_buf);
}

af_amix不足

af_amix能满足大部分场景应用，尤其对音量变小不敏感的场景。另外，结合 loudnorm 或 dynaudnorm 音频滤波器辅助提升音量，也可以缓解混音后音量变小的问题。

特例说明：三路音频均值混音时，如果正好有两路声音是静音，整个混音结果将是第三路的三分之一。如果有更多路，音量将变得更小。

下面是五路音频混音案例，执行脚本如下：

# !/bin/sh
#  audio filter 's amix(ffmpeg af_amix)
#    5 inputs (hybase@qq.com)
#
ulimit -c 9999999
date1="`date +"%Y-%m-%d %H:%M:%S"`"
input_file=" -i /audio/t001.wav -i /audio/t002.wav -i /audio/t003.wav -i /audio/t004.wav -i /audio/t005.wav"

echo "==== start ==== "
ffmpeg -loglevel verbose -y -fflags +genpts $input_file \
 -filter_complex \
 "amix=inputs=5:duration=first:dropout_transition=2" \
 -acodec mp3 -ar 44100 -ac 2 -ab 192k\
 amix_00.mp3
echo "==== end ===="
exit

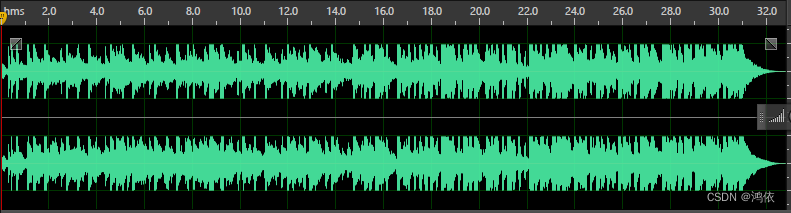

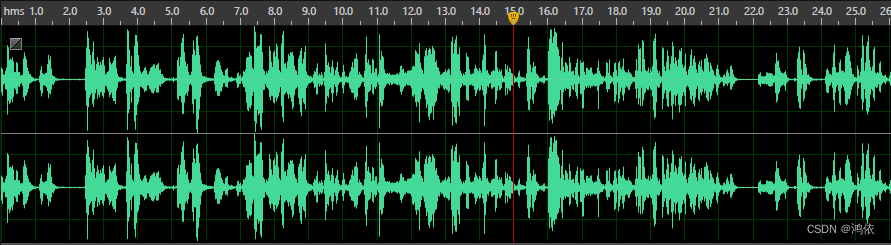

源音频1波形图(30秒)

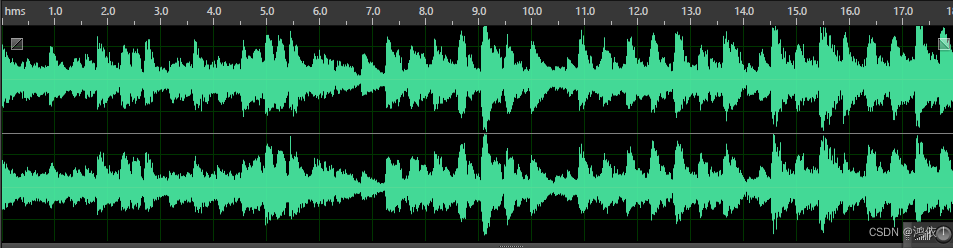

源音频2波形图（18秒）

源音频3波形图（30秒）

源音频4波形图（33秒）

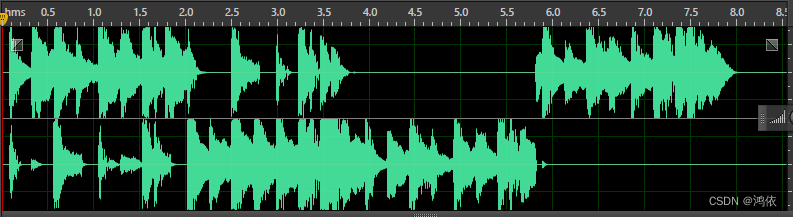

源音频5波形图（8.5秒）

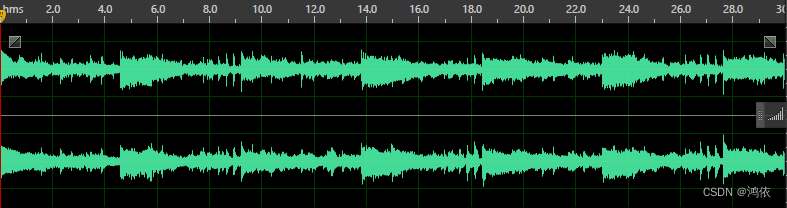

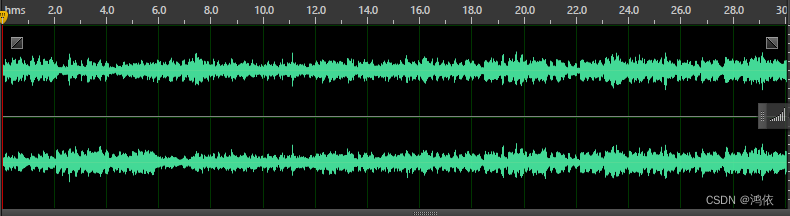

ffmpeg原生态 amix 五路均值混音波形图

对比分析，主要存在两个问题：
1）图像直观显示，混音后的波形振幅显著降低；显然混音路数的增加，这个问题会变得更为严重；
2）五段音频时长不同，因为算法会更新路数动态算权重，剩下音频的音量将会逐步增大。音量将会不平稳，明显从小变大。(参考百度盘中的 “amix_ffmpeg_音量变大情况.mp3”)

总之，上述特定情况下af_amix并不能有较好的音量输出结果。体验不佳。

改进方法

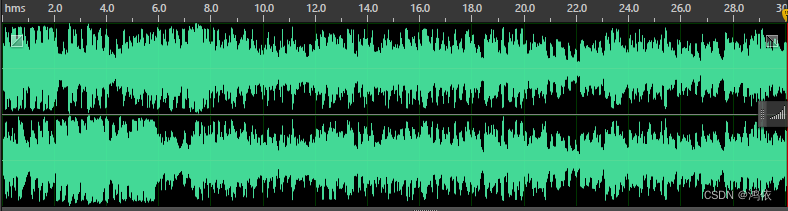

首先，改进算法的波形图（均衡混音）

节选代码，供读者参考

1.自加参数

static const AVOption amix_options[] = {
    { ..., // hybase@qq.com 省略相同代码
#if USE_MY_AMIX
    { "USE_MY_AMIX", "my amix use flag",
            OFFSET(use_my_amix), AV_OPT_TYPE_BOOL, {.i64=1}, 0, 1, A|F|T },
    { "volume_scalse", "Set hys volume scale for each input.(valid only if use my amix)",
            OFFSET(volume_scalse_str), AV_OPT_TYPE_STRING, {.str="1 1"}, 0, 0, A|F|T },
#endif
    { NULL }
};

2.自定义函数

/**
 * return > 0 success，<= 0 failure
 */
static int hybase_proc_mix(SPcmInput *pInputs, size_t nInputCount, uint8_t *pOutBuf, size_t nOutBufSize, int nBaseAudio)
{...}

// read input plane by plane
static int hybase_mix_read(AVFilterContext *ctx, MixContext *s, AVFrame *in_buf, int format, int nb_samples)
{...}

static int hybase_mix_plane(AVFilterContext *ctx, MixContext *s)
{
    int p;
    int planes = s->planar ? s->nb_channels : 1;

    for (p = 0; p < planes; p++) {
        int base_audio = -1;
        int i, ret, nb_valid;
        uint8_t *mixed_buf = s->mixed_frame->data[p];
        int mixed_buf_size = s->mixed_frame->linesize[0];

        nb_valid = 0;
        for (i = 0; i < s->nb_inputs; i++) {
            if (s->input_state[i] & INPUT_ON) {
                SPcmInput *input = &s->pcm_inputs[nb_valid];

                input->pBuf = s->input_frames[i]->data[p];
                input->nSize = s->input_frames[i]->linesize[0];
                if (fabs(s->volume_scalse[i] - 1.0000) < 0.001)
                    input->nVolume = 100; // remain volume
                else
                    input->nVolume = (int)(100 * s->volume_scalse[i]);

                if (base_audio == -1)
                    base_audio = nb_valid;
                nb_valid++;
            }
        }
		// hybase@qq.com mix process
        ret = hybase_proc_mix(s->pcm_inputs, nb_valid, mixed_buf, mixed_buf_size, base_audio);
        if (ret <= 0)
            av_log(ctx, AV_LOG_ERROR, "[hybase_mix_plane] !=== hybase_proc_mix() failed. "
                "ret=%d, nb_valid=%d, p=%d(planes=%d), mixed_buf=%p(size=%d)\n",
                ret, nb_valid, p, planes, mixed_buf, mixed_buf_size);
    }
    return 0;
}

static void hybase_mix_output(AVFilterContext *ctx, MixContext *s, AVFrame *out_buf, int nb_samples)
{...}

3.执行体函数的修改

/**
 * Read samples from the input FIFOs, mix, and write to the output link.
 */
static int output_frame(AVFilterLink *outlink)
{
	... // hybase@qq.com 此处省略相同代码
    in_buf = ff_get_audio_buffer(outlink, nb_samples);
    if (!in_buf) {
        av_frame_free(&out_buf);
        return AVERROR(ENOMEM);
    }

#if USE_MY_AMIX
    if (s->use_my_amix) {
        if (nb_samples > s->max_nb_samples) {
            int ret = reset_audio_buffer(ctx, s, in_buf->format, in_buf->channels, nb_samples);
            if (ret != 0)
                return ret;
        }
        // read inputs, which be saved to s->input_frames->data[i]
        hybase_mix_read(ctx, s, in_buf, in_buf->format, nb_samples);
        //! do mix
        hybase_mix_plane(ctx, s);
		//! output
        hybase_mix_output(ctx, s, out_buf, nb_samples);
    } else {
#endif
    for (i = 0; i < s->nb_inputs; i++) {
        if (s->input_state[i] & INPUT_ON) {
            int planes, plane_size, p;

            av_audio_fifo_read(s->fifos[i], (void **)in_buf->extended_data,
                               nb_samples);

            planes     = s->planar ? s->nb_channels : 1;
            plane_size = nb_samples * (s->planar ? 1 : s->nb_channels);
            plane_size = FFALIGN(plane_size, 16);

            if (out_buf->format == AV_SAMPLE_FMT_FLT ||
                out_buf->format == AV_SAMPLE_FMT_FLTP) {
                for (p = 0; p < planes; p++) {
                    s->fdsp->vector_fmac_scalar((float *)out_buf->extended_data[p],
                                                (float *) in_buf->extended_data[p],
                                                s->input_scale[i], plane_size);
                }
            } else {
                for (p = 0; p < planes; p++) {
                    s->fdsp->vector_dmac_scalar((double *)out_buf->extended_data[p],
                                                (double *) in_buf->extended_data[p],
                                                s->input_scale[i], plane_size);
                }
            }
        }
    }
#if USE_MY_AMIX
    }
#endif
	... // hybase@qq.com 此处省略相同代码
}

4.执行脚本

# !/bin/sh
#  audio filter 's amix(ffmpeg af_amix and my amix)
#    5 inputs (hybase@qq.com)
#
ulimit -c 9999999
date1="`date +"%Y-%m-%d %H:%M:%S"`"
input_file=" -i /audio/t001.wav -i /audio/t002.wav -i /audio/t003.wav -i /audio/t004.wav -i /audio/t005.wav"

echo "==== start ==== "
ffmpeg -loglevel verbose -y -fflags +genpts $input_file \
 -filter_complex \
 "amix=inputs=5:duration=first:dropout_transition=2:use_my_amix=1" \
 -acodec mp3 -ar 44100 -ac 2 -ab 192k\
 my_amix_00.mp3
echo "==== end ===="
exit

总之，改进算法特别适应于视频会议或多人语音通话的场景。算法已经不再是前面所述的乘以权值再求和思路。从原理上避免了振幅的缩小。另外，改进算法依然能根据需要支持加重或降低某路音频的音量。而且算法涉及的计算量非常小，不仅用于浮点，也适用于定点计算平台。

算法可有偿提供，非诚勿扰: hybase@qq.com

体验效果，可以到下面链接下载mp3文件。

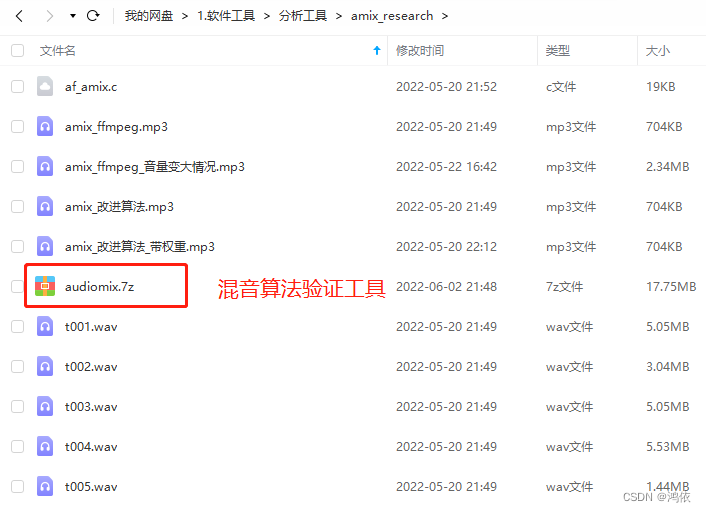

文件详情

验证工具

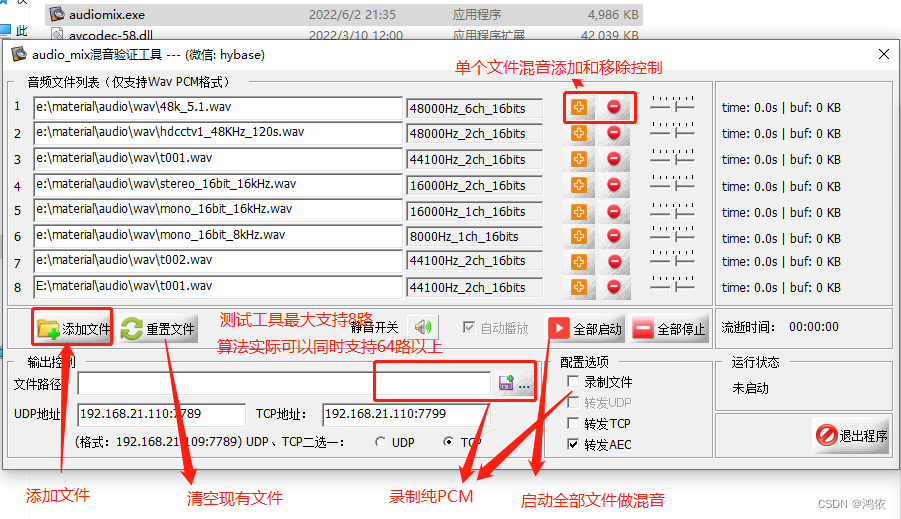

验证工具介绍

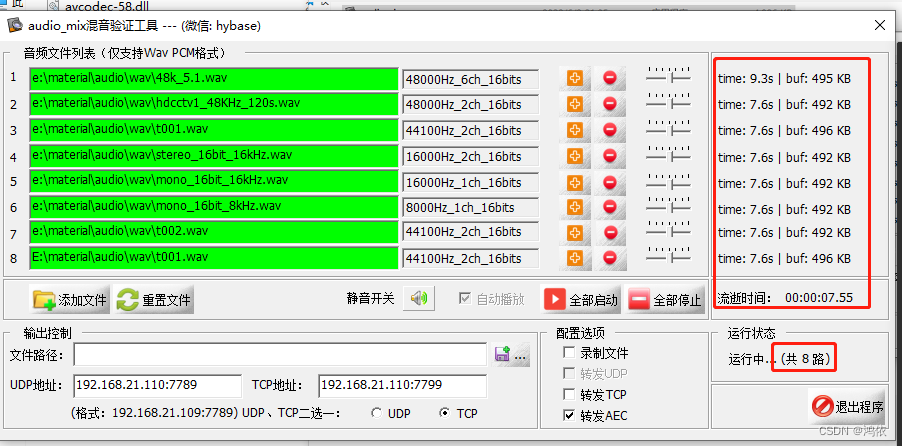

验证工具执行实例

链接：https://pan.baidu.com/s/1dS3PzQwmbF3vONswsmLRwg
提取码：amix
