VXLAN及相关组件

1.VXLAN协议

 VXLAN(Virtual eXtensible Local Area Network)是一种在三层网络之上打通二层网络的虚拟网络隧道技术;
VXLAN 的技术原理是使用四层 UDP 数据包封装二层以太网帧，VXLAN 协议适用 VNI(VXLAN Network ldentifier)来唯一标识一个虚拟网络，VNI最大支持 1600 万个虚拟网络;

VXLAN 协议使用两个节点之间可达的IP地址作为 VTEP(VXLAN Tunnel EndPoint)，建立隧道，并在两端节点上创建 VXLAN 的逻辑接口(二层接口);

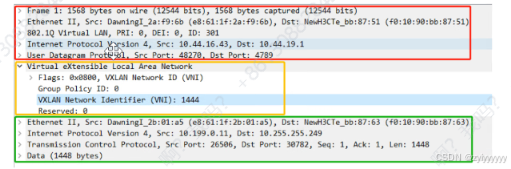

所有需要通过 VXLAN 隧道传输的二层流量，都通过本节点的 VXLAN 的逻辑接口进入 VXLAN隧道，并根据 VNI 分配到对应的 VXLAN 隧道，发送到 VXLAN 隧道对端设备;对端设备收到 VXLAN 隧道发送过来的数据会拆开 VXLAN 包头，查看内部的以太网帧井按照规则进行转发;

1.1 云计算的VXLAN

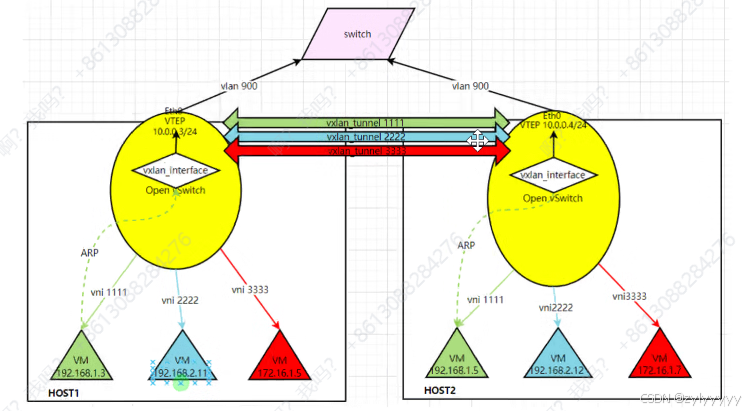

通过 VXLAN 协议，计算节点 OVS 成为了一台 VXLAN 交换机，在不同计算节点之间根据VPC 打出多条 VXLAN 隧道，用于同子网云主机之间二层打通;
