USB传输ADC数据之ADC驱动设计

ADC手册解读

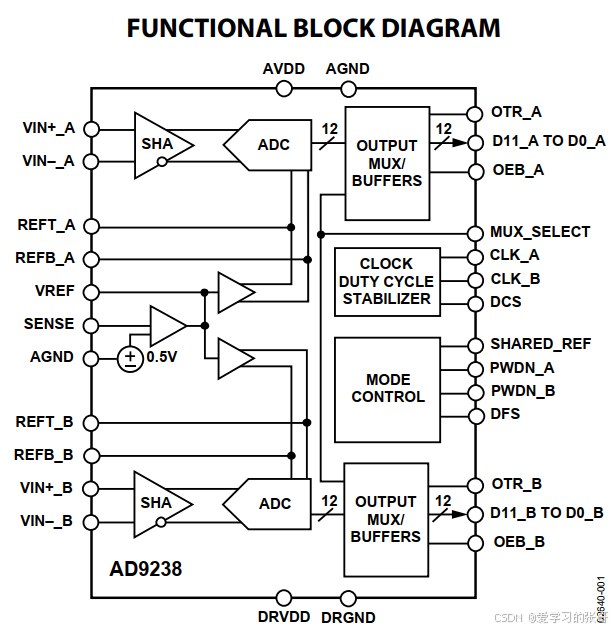

本文中，笔者选择的ADC芯片为AD9238,12bit ADC，其采样时钟支持20 MSPS/40 MSPS/65 MSPS，双通道芯片，CMOS并行输出数据接口，输入电压超量程会有电平指示。其ADC架构框图如下所示

这块ADC的驱动逻辑还是很简单的，单纯的CMOS并口逻辑，不需要做延迟对齐等操作，也不需要SPI配置一类的东西，因为笔者目前只有这块ADC，便以这块adc作为整体工程的前端，后续有机会会更新多种类型的adc

ADC驱动逻辑

module adc_drive(
    input               i_adc_clk   ,
    input               i_adc_rst   ,
    input   [11:0]      i_adc_1     ,
    input   [11:0]      i_adc_2     ,
    output  [31:0]      o_adc_data  ,
    output              o_adc_valid
    );


reg     [15:0]          ri_adc_1    ;
reg     [15:0]          ri_adc_2    ;
reg     [31:0]          ro_adc_data ;
reg                     ro_adc_valid;

always@(posedge i_adc_clk,posedge i_adc_rst)
begin
    if(i_adc_rst) begin
        ri_adc_1 <= 'd0;
        ri_adc_2 <= 'd0;
    end
    else begin
        ri_adc_1 <= {4'b0001,i_adc_1};
        ri_adc_2 <= {4'b0010,i_adc_2};
    end
end

always@(posedge i_adc_clk,posedge i_adc_rst)
begin
    if(i_adc_rst) begin
        ro_adc_data  <= 'd0;
        ro_adc_valid <= 'd0;
    end
    else begin
        ro_adc_data  <= {ri_adc_1,ri_adc_2};
        ro_adc_valid <= 'b1;
    end
end

其逻辑很简单，接收12位并口数据，分别给两通道打上通道标签即可，然后将两通道数据合并为一个32位数据，传输给下一级模块。
