1.什么是TLV格式?

TLV即Tag-Length-Value，常在IC卡与POS终端设备中通过这样的一个应用通信协议进行数据交换。金融系统中的TLV是BER-TLV编码的一个特例编码规范，而BER-TLV是ISO定义中的规范。在TLV的定义中，可以知道它包括三个域，分别为：标签域（Tag），长度域（Length），内容域（Value）。这里的长度域的值实际上就是内容域的长度。其实，在BER编码的方式有两种情况，一种是确定长度的方式，一种是不确定长度的方式，而金融TLV选择了确定长度的方式，这样在设备之间的数据传输量上就可以减少。

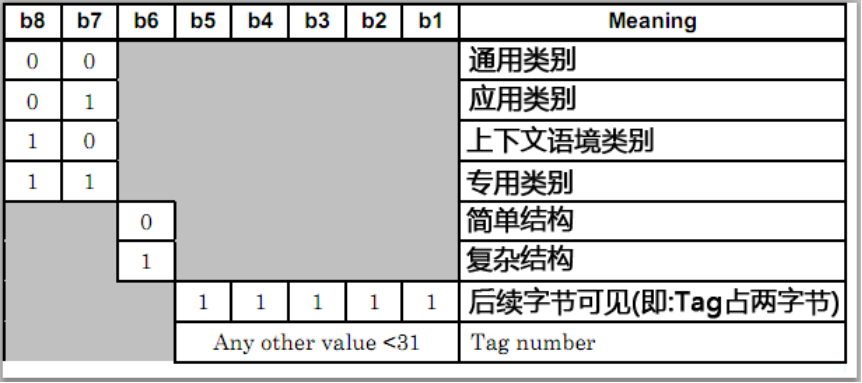

2.Tag域

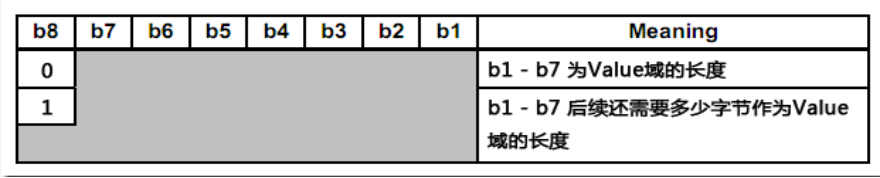

3.Length域

当b8为0时，该字节的b7-b1作为value域的长度；当b8为1时，b7-b1作为后续字节的长度。例：10000011，代表后续还有3个字节作为value域的长度（本字节不算，本字节变为作为一个Length的索引）。3个字节代表value的长度，意味着什么呢，意味着内容的长度当需要很大的时候，字节的位数就会跟着越高，3个字节就代表最大可以有256*256*256的长度。

4.Value域

分成两种情况考虑，就是前面说到的Tag分成两个数据元结构，一种是简单数据元结构，一种是复合数据元架构：

先来看看简单数据元结构：

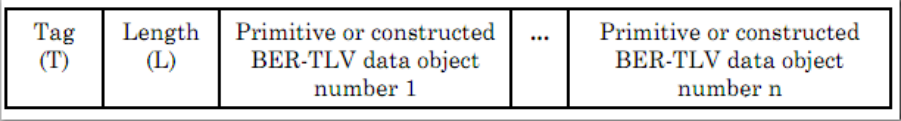

复合数据元结构：

后面的Value说明：Primitive or constructed BER-TLV data object number，包含一个简单数据元结构或者也可以是一个符合数据元结构。这样可以看出，算法中必须要实现Tag的嵌套功能，递归算法不可少。

5.TLV格式数据实例

数据： 5F2D027A68

Tag域

5F → 01011111 → 5F 2D → 00101101 → 5F2D

Length域

02 → 00000010 → 02(2字节)

Value域

7A68

6.算法实现（ C++）

根据以上的说明现在来实现它的打包解包的算法（打包的目的是将一个从终端上发的请求数据——字节数组，构造成一系列的TLV结构实体；解包的目的刚好相反，就是将TLV结构实体解析成字节数组，然后通过IC卡发送到终端上）。

首先定义一个TLV结构实体：

// TLV结构体
struct TLVEntity {
    unsigned char* Tag;         //标记
    unsigned char* Length;      //数据长度
    unsigned char* Value;       //数据
    unsigned int TagSize;       //标记占用字节数
    unsigned int LengthSize;    //数据长度占用字节数
    TLVEntity* Sub_TLVEntity;   //子嵌套TLV实体
};

其中TagSize代表Tag字段的字节长度，LengthSize代表Length的字节长度，这里的Length记住要使用char*，由于前面说过，Length可能包含

多个字节，通过多个字节确定Value域的长度，Sub_TLVEntity作为子嵌套的TLV结构体。

定义一个TLVPackage的打包类：

TLVPackage.h：

// TLV打包类
class TLVPackage
{
public:
    TLVPackage();
    virtual ~TLVPackage();
    //构造TLV实体
    static void Construct(unsigned char* buffer, unsigned int bufferLength, TLVEntity* tlvEntity, unsigned int& entityLength, unsigned int status=0);
    //解析TLV字节数组
    static void Parse(TLVEntity* tlvEntity, unsigned int entityLength, unsigned char* buffer, unsigned int& bufferLength);
};

具体实现方法：

// 构造TLV
void TLVPackage:: Construct(
    unsigned char* buffer,
    unsigned int bufferLength,
    TLVEntity* tlvEntity,
    unsigned int& entityLength,
    unsigned int status
    )
{
    int currentTLVIndex = 0;
    int currentIndex = 0;
    int currentStatus = 'T'; //状态字符
    unsigned long valueSize = 0;

    while(currentIndex < bufferLength)
    {
        switch(currentStatus)
        {
        case 'T':
            valueSize = 0;
            //判断是否单一结构
            if((status == 1 && buffer[currentIndex] & 0x20) != 0x20)
            {
                tlvEntity[currentTLVIndex].Sub_TLVEntity = NULL; //单一结构时将子Tag置空
                //判断是否多字节Tag
                if((buffer[currentIndex] & 0x1f) == 0x1f)
                {
                    int endTagIndex = currentIndex;
                    while((buffer[++endTagIndex] & 0x80) == 0x80); //判断第二个字节的最高位是否为1
                    int tagSize = endTagIndex - currentIndex + 1; //计算Tag包含多少字节

                    tlvEntity[currentTLVIndex].Tag = new unsigned char[tagSize];
                    memcpy(tlvEntity[currentTLVIndex].Tag, buffer + currentIndex, tagSize);
                    tlvEntity[currentTLVIndex].Tag[tagSize] = 0;

                    tlvEntity[currentTLVIndex].TagSize = tagSize;

                    currentIndex += tagSize;
                }
                else
                {
                    tlvEntity[currentTLVIndex].Tag = new unsigned char[1];
                    memcpy(tlvEntity[currentTLVIndex].Tag, buffer + currentIndex, 1);
                    tlvEntity[currentTLVIndex].Tag[1] = 0;

                    tlvEntity[currentTLVIndex].TagSize = 1;

                    currentIndex += 1;
                }
            }
            else
            {
                //判断是否多字节Tag
                if((buffer[currentIndex] & 0x1f) == 0x1f)
                {
                    int endTagIndex = currentIndex;
                    while((buffer[++endTagIndex] & 0x80) == 0x80); //判断第二个字节的最高位是否为1
                    int tagSize = endTagIndex - currentIndex + 1; //计算Tag包含多少字节

                    tlvEntity[currentTLVIndex].Tag = new unsigned char[tagSize];
                    memcpy(tlvEntity[currentTLVIndex].Tag, buffer + currentIndex, tagSize);
                    tlvEntity[currentTLVIndex].Tag[tagSize] = 0;

                    tlvEntity[currentTLVIndex].TagSize = tagSize;

                    currentIndex += tagSize;
                }
                else
                {
                    tlvEntity[currentTLVIndex].Tag = new unsigned char[1];
                    memcpy(tlvEntity[currentTLVIndex].Tag, buffer + currentIndex, 1);
                    tlvEntity[currentTLVIndex].Tag[1] = 0;

                    tlvEntity[currentTLVIndex].TagSize = 1;

                    currentIndex += 1;
                }

                //分析SubTag
                int subLength = 0;

                unsigned char* temp;
                if((buffer[currentIndex] & 0x80) == 0x80)
                {
                    for (int index = 0; index < 2; index++)
                    {
                        subLength += buffer[currentIndex + 1 + index] << (index * 8); //计算Length域的长度
                    }

                    temp = new unsigned char[subLength];

                    memcpy(temp, buffer + currentIndex + 3, subLength);
                }
                else
                {
                    subLength = buffer[currentIndex];

                    temp = new unsigned char[subLength];

                    memcpy(temp, buffer + currentIndex + 1, subLength);
                }
                temp[subLength] = 0;

                //memcpy(temp, buffer + currentIndex + 1, subLength);
                unsigned int oLength;
                tlvEntity[currentTLVIndex].Sub_TLVEntity = new TLVEntity[1];
                Construct(temp, subLength, tlvEntity[currentTLVIndex].Sub_TLVEntity, oLength);
            }

            currentStatus = 'L';
            break;
        case 'L':
            //判断长度字节的最高位是否为1，如果为1，则该字节为长度扩展字节，由下一个字节开始决定长度
            if((buffer[currentIndex] & 0x80) != 0x80)
            {
                tlvEntity[currentTLVIndex].Length = new unsigned char[1];
                memcpy(tlvEntity[currentTLVIndex].Length, buffer + currentIndex, 1);
                tlvEntity[currentTLVIndex].Length[1] = 0;
                tlvEntity[currentTLVIndex].LengthSize = 1;

                valueSize = tlvEntity[currentTLVIndex].Length[0];

                currentIndex += 1;
            }
            else
            {
                //为1的情况

                unsigned int lengthSize = buffer[currentIndex] & 0x7f;

                currentIndex += 1; //从下一个字节开始算Length域

                for (int index = 0; index < lengthSize; index++)
                {
                    valueSize += buffer[currentIndex + index] << (index * 8); //计算Length域的长度
                }

                tlvEntity[currentTLVIndex].Length = new unsigned char[lengthSize];
                memcpy(tlvEntity[currentTLVIndex].Length, buffer + currentIndex, lengthSize);
                tlvEntity[currentTLVIndex].Length[lengthSize] = 0;

                tlvEntity[currentTLVIndex].LengthSize = lengthSize;

                currentIndex += lengthSize;
            }

            currentStatus = 'V';
            break;
        case 'V':
            tlvEntity[currentTLVIndex].Value = new unsigned char[valueSize];
            memcpy(tlvEntity[currentTLVIndex].Value, buffer + currentIndex, valueSize);
            tlvEntity[currentTLVIndex].Value[valueSize] = 0;

            currentIndex += valueSize;

            //进入下一个TLV构造循环
            currentTLVIndex += 1;

            currentStatus = 'T';
            break;
        default:
            return;
        }
    }

    entityLength = currentTLVIndex;
}

// 解析TLV
void TLVPackage::Parse(
    TLVEntity* tlvEntity,
    unsigned int entityLength,
    unsigned char* buffer,
    unsigned int& bufferLength
    )
{
    int currentIndex = 0;
    int currentTLVIndex = 0;
    unsigned long valueSize = 0;

    while(currentTLVIndex < entityLength)
    {
        valueSize = 0;
        TLVEntity entity = tlvEntity[currentTLVIndex];

        memcpy(buffer + currentIndex, entity.Tag, entity.TagSize);  //解析Tag
        currentIndex += entity.TagSize;

        for (int index = 0; index < entity.LengthSize; index++)
        {
            valueSize += entity.Length[index] << (index * 8); //计算Length域的长度
        }
        if(valueSize > 127)
        {
            buffer[currentIndex] = 0x80 | entity.LengthSize;
            currentIndex += 1;
        }

        memcpy(buffer + currentIndex, entity.Length, entity.LengthSize);    //解析Length
        currentIndex += entity.LengthSize;
        //判断是否包含子嵌套TLV
        if(entity.Sub_TLVEntity == NULL)
        {
            memcpy(buffer + currentIndex, entity.Value, valueSize); //解析Value
            currentIndex += valueSize;
        }
        else
        {
            unsigned int oLength;
            Parse(entity.Sub_TLVEntity, 1, buffer + currentIndex, oLength); //解析子嵌套TLV
            currentIndex += oLength;
        }

        currentTLVIndex++;
    }
    buffer[currentIndex] = 0;
    bufferLength = currentIndex;
}

然后写测试程序：

// 上发测试数据
unsigned char requestBuf[] = {
        0x9F, 0x1C, 0x12, 0x33, 0x33, 0x30, 0x32, 0x32, 0x37, 0x31, 0x39, 0x36, 0x32, 0x30, 0x34, 0x30, 0x34,
        0x32, 0x37, 0x31, 0x38, 0x9F, 0x62, 0x01, 0x01, 0x57, 0x12, 0x62, 0x22, 0x89, 0x00, 0x00, 0x02, 0x91,
        0x01, 0xD0, 0x90, 0x32, 0x01, 0x02, 0x47, 0x17, 0x13, 0x00, 0x0F, 0x5F, 0x20, 0x0A, 0x48, 0x55, 0x47,
        0x55, 0x4F, 0x20, 0x4D, 0x49, 0x4E, 0x47, 0x9F, 0x1F, 0x3C, 0x25, 0x39, 0x39, 0x36, 0x32, 0x32, 0x32,
        0x38, 0x39, 0x30, 0x30, 0x30, 0x30, 0x30, 0x32, 0x39, 0x31, 0x30, 0x31, 0x5E, 0x47, 0x55, 0x4F, 0x20,
        0x4D, 0x49, 0x4E, 0x47, 0x2F, 0x48, 0x55, 0x5E, 0x30, 0x39, 0x30, 0x33, 0x32, 0x30, 0x31, 0x30, 0x32,
        0x34, 0x37, 0x31, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x32, 0x38, 0x39, 0x30,
        0x30, 0x3F
};

    TLVEntity tlvEntity[TLV_MAX_LENGTH];
    unsigned int tlv_count;
    //构造TLV
    TLVPackage::Construct(requestBuf, sizeof(requestBuf), tlvEntity, tlv_count);

    unsigned char parseBuf[1024];
    unsigned int buf_count;
    //解析TLV
    TLVPackage::Parse(tlvEntity, tlv_count, parseBuf, buf_count);

    if(strncmp((char*)parseBuf, (char*)requestBuf, sizeof(requestBuf)) == 0)
    {
        AfxMessageBox("TRUE");
    }
    else
    {
        AfxMessageBox("FALSE");
    }

最后测试结果中，可以得到最后将弹出“TRUE”的对话框。证明构造TLV得到的TLVEntity，再对这个实体进行解析，可以的到解析后的字节

数组，最后通过strncmp的方法比较判断，是否原始字节数组和解析后的字节数组是否一致。
