deeplab v3+---Encoder-Decoder with Atrous Separable Convolution for Semantic Image Segmentation

最新推荐文章于 2025-05-27 22:35:43 发布

原创最新推荐文章于 2025-05-27 22:35:43 发布 · 921 阅读

2 ·

CC 4.0 BY-SA版权

paper 专栏收录该内容

24 篇文章

订阅专栏

本文提出DeepLabv3+模型，在DeepLabv3基础上加简单decoder模块改善分割结果，尤其提升目标边界信息。采用Xception深度可分离卷积应用于aspp和decoder模块，在PASCAL VOC 2012数据集上验证有效性，测试集性能达89％。还进行多种实验对比不同网络骨架和参数设置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一.摘要：

1.spp是什么？

问题：分割

我们提出了什么：

1.deeplab v3+ 在deeplab v3的基础上加了一个简单的decoder模块来改善分割结果，尤其是对于边界区域

2.我们采用xception当中的深度壳分离卷积，来应用到aspp和decoder模块中去，能够得到一个更好和更快的结果

结果：

我们证明了所提出的模型在PASCAL VOC 2012语义图像分割数据集上的有效性，并且在没有任何后处理的情况下在测试集上实现了89％的性能

二.介绍：

1.在我们的工作里，我们考虑了两种类型的神经网络

(1).基于spp的(能够捕捉丰富的上下文信息) (2).基于编码器和解码器的(能够获得更加清楚的边界)

2.deeplabv3 采用aspp，pspnet采用池化操作和不同的网格尺度，池化会丢失一些细节信息，使用孔洞卷积可以解决这一个问题，但是会增大计算量。以ResNet-101 [27]为例，当应用atrous卷积提取比输入分辨率小16倍的输出特征时，最后3个残余块（9层）内的特征必须扩大。更糟糕的是，如果需要比输入小8倍的输出特征，则会影响26个残余块（78层！）(???)

3.我们在deeplab v3的基础上加了一个decoder,这个可以恢复一些目标边界的信息,同时还采用了深度可分离卷积

贡献：

1.我们使用deeplab v3作为encoder,并加入了一个decoder

2.我们提出了一个encoder-decoder结构，可以通过孔洞卷积来控制encoder的特征的分辨率，来权衡准确率和计算量，这是现有目标的网络结构所没有的

3.我们采用Xception中的深度可分离卷积应用在encoder和aspp中，使得网络更强大也更快

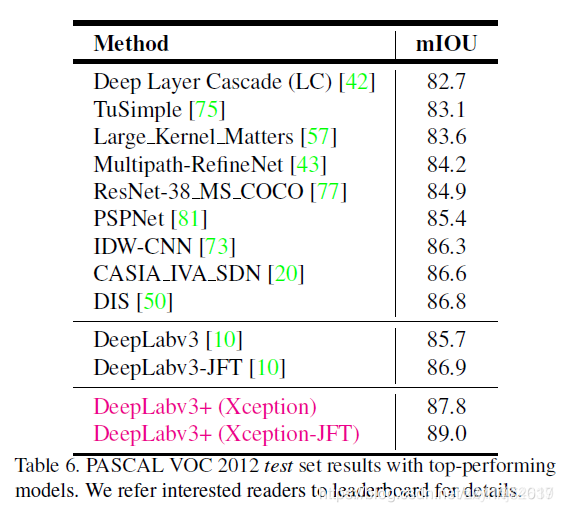

4.我们在pascal voc 2012中取得了the state of art的结果

5.我们公开了自己的tensorflow代码.

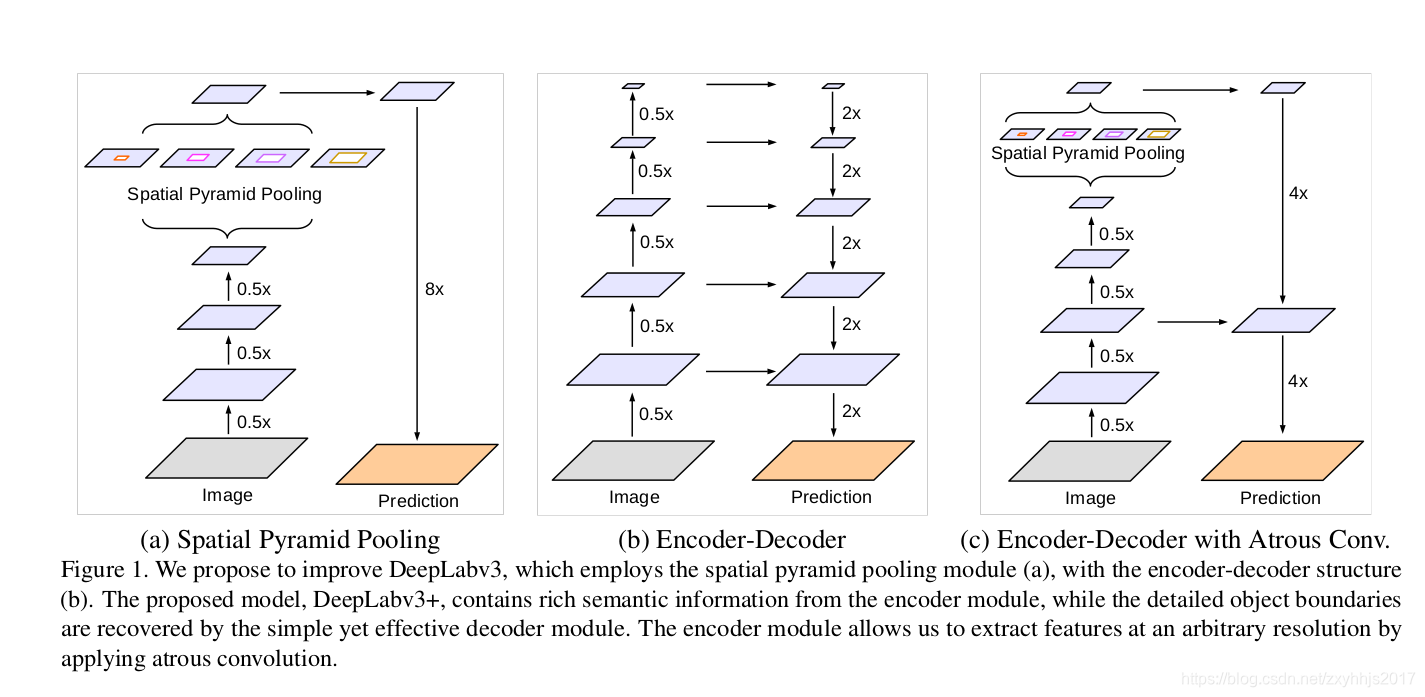

图a是deeplab v3, 图b是encoder-decoder结构，图3是deeplab v3+ 的结构使用一个轻编码器

方法：

DeepLabv3 as encoder：

DeepLabv3中也使用atrous卷积提取特征。我们将输入和输出的分辨率比值记为output_stride，对于图像分类任务，最终的feature map 的大小一般是输入图像的 1/32，即 output_stride=32；对于语义分割任务，将下采样（普通卷积操作）替换为atrous卷积，这样就可以调整 output_stride = 16（或8），从而进行更密集的特征提取（例如，我们应用rate = 2和rate = 4到最后两个blocks，则output_stride = 8）。

DeepLabv3的ASPP模块使用了多个平行的atrous卷积，配合了图像级特征(即全局平均池化)。我们将DeepLabv3的logit前的输出特征作为encoder-decoder模型的encoder输出。此时输出的feature通道为256并包含丰富的语义信息。另外，可已通过使用 atrous 卷积来匹配计算资源的限制。
Proposed decoder:

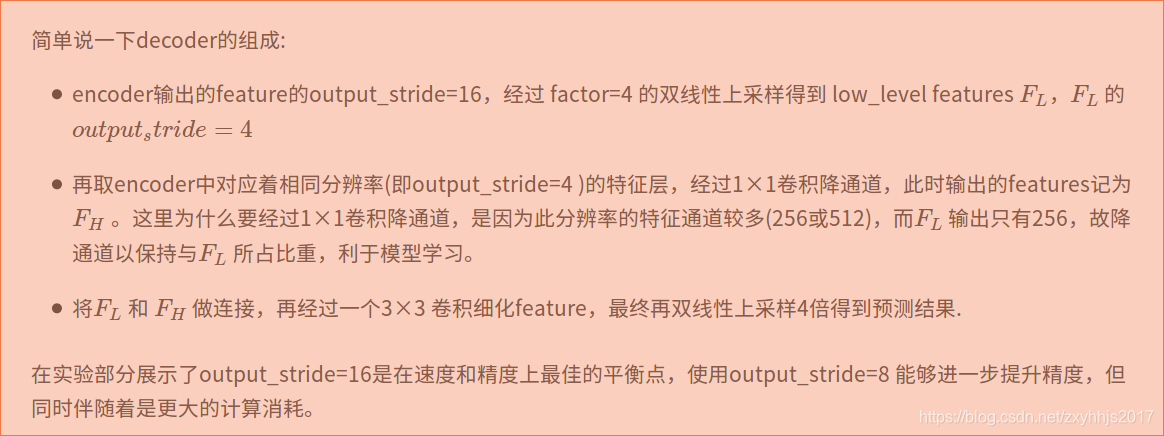

在原先的DeepLabv3中，取预测的feature 直接双线性上采样16倍到期望尺寸，这样的简易的decoder模块不能成功的恢复分割细节。因此加入了一个有效的 decoder 模块，如下图所示：编码器特征先进行 factor=4 的双线性上采样，然后与具有相同空间分辨率的网络主干的相应低级特征（例如，在ResNet-101 [25]中跨越之前的Conv2）连接在一起。

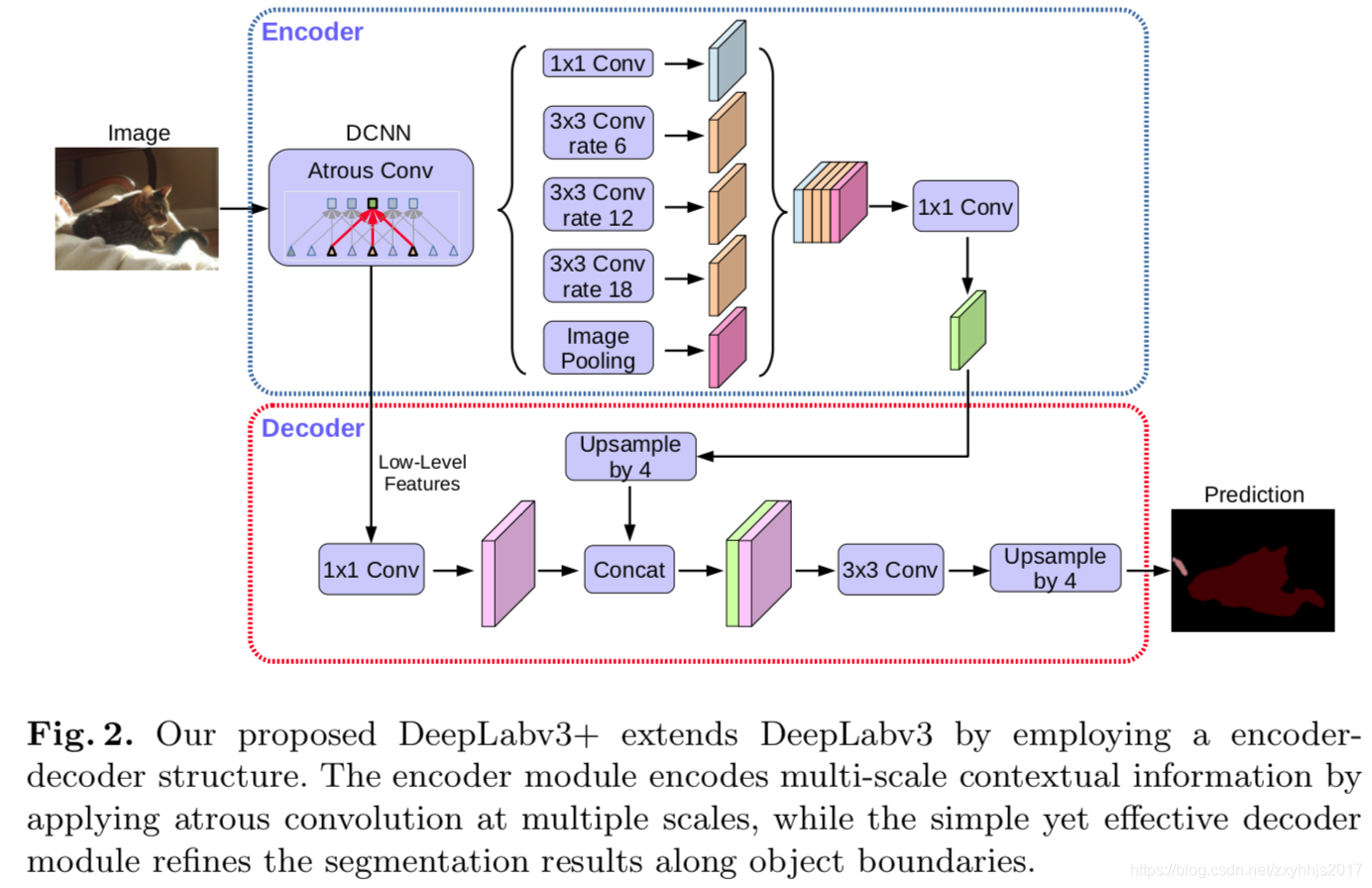

DeepLabv3+的整体的架构如下图所示：

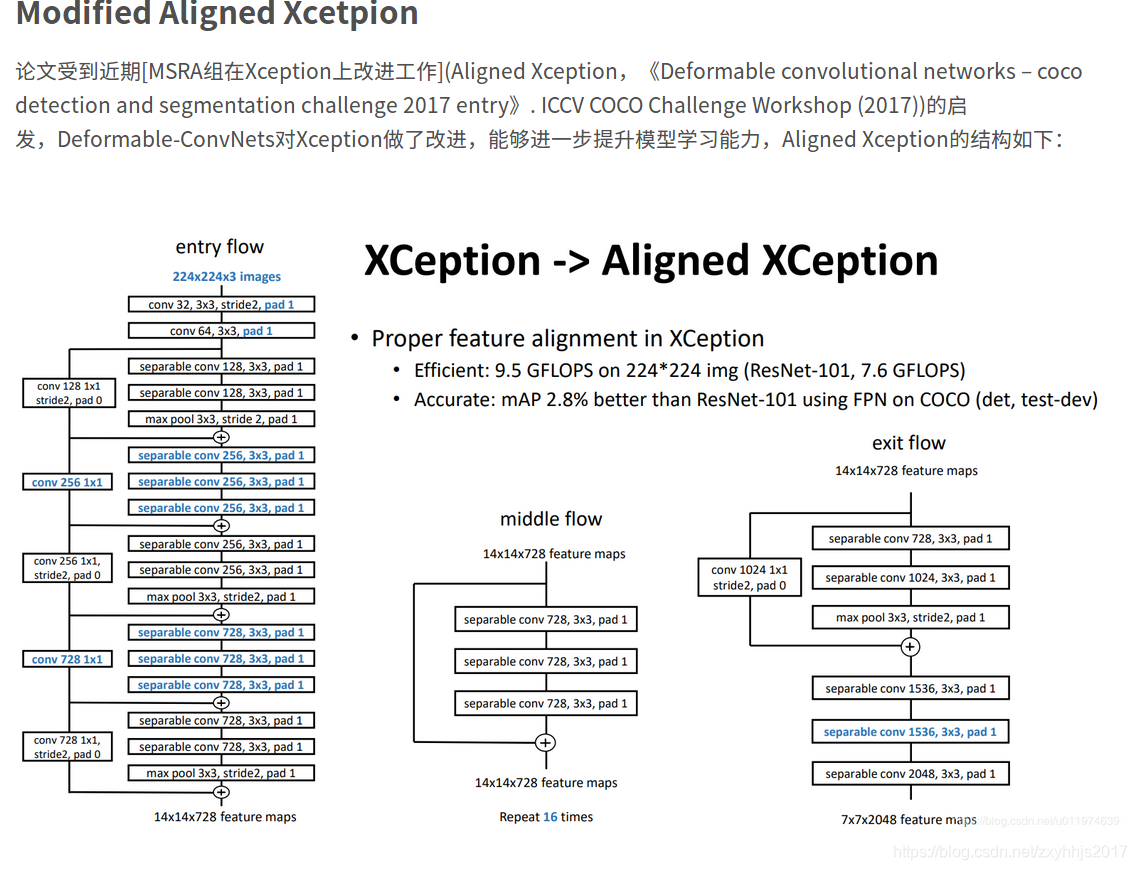

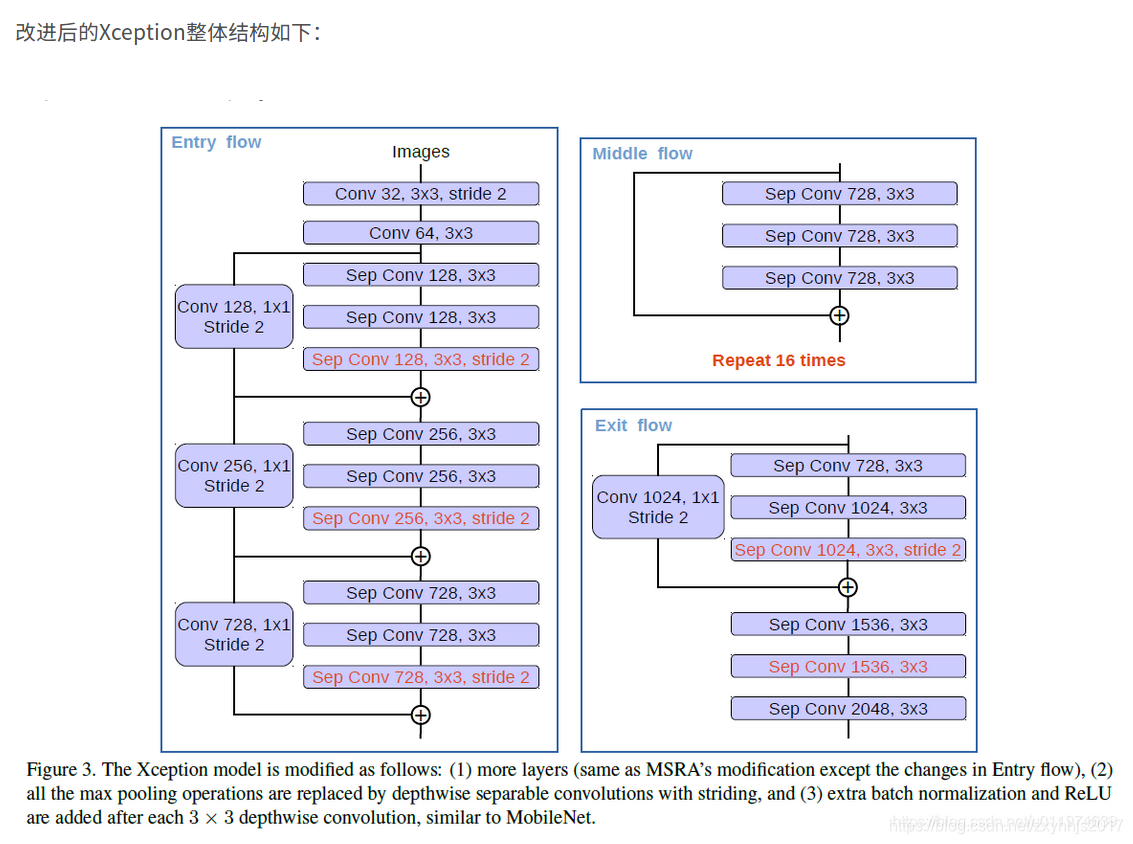

改进后的Xception为encodet网络主体，替换原本DeepLabv3的ResNet101.

Experiment

我们采用ImageNet-1k预训练的ResNet-101或修改后的Aligned Xception 来通过taros 卷积提取密集的特征图。采用与 DeepLabv3 相同的训练方式，简而言之，当output_stride = 16时，在训练期间使用相同的学习率计划（即[“poly”策略](Liu, W., Rabinovich, A., Berg, A.C.: Parsenet: Looking wider to see better. arXiv:1506.04579 (2015))和相同的初始学习率0.007）、crop大小513×513 、 batch normalization 参数，以及随机比例数据增强（random scale data augmentation）。请注意，我们还在解码器模块中包含批量标准化参数。

这里提出的模型是端到端（end-to-end）训练的，没有对每个组件进行分段预训练。。
Decoder Design Choise

用DeepLabv3作为encoder，对于f 个k×k 的卷积操作记为$[k×k,f] $，先前DeepLabv3是在输出结果上继续双线性上采样16倍得到预测结果，这在PASCAL VOC2012 验证集上达到了77.21%。论文在此基础上，提出了改进的decoder模块。关于decoder的设计有多个方案：

使用1×1卷积减少来自低级feature的通道数

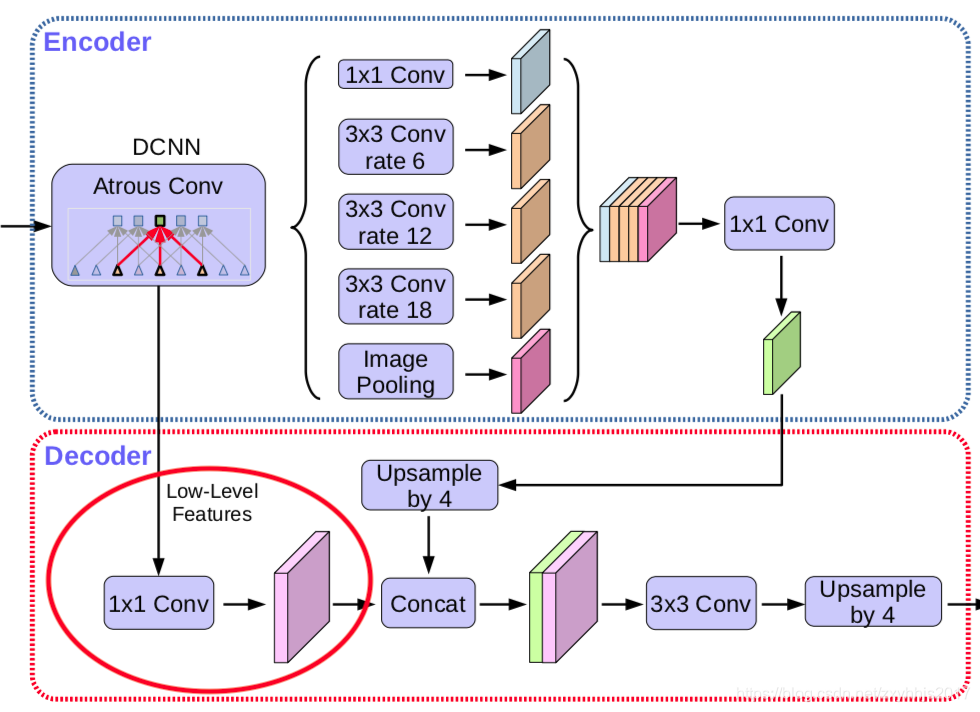

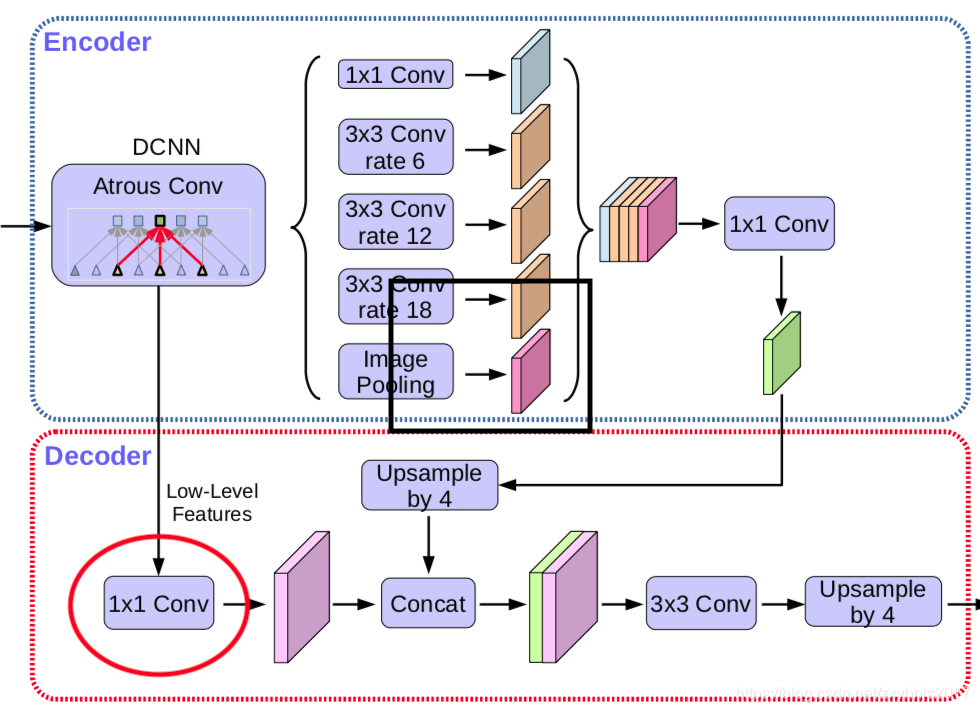

下图示意部分为1×1 卷积：

在这里插入图片描述

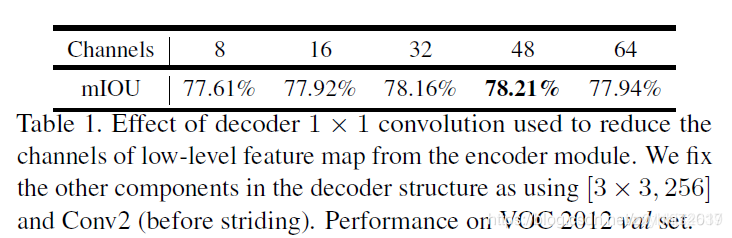

为了评估1×1 卷积的重要性，在encoder中取了 Conv2 尺寸为[3×3,256] 为输出，减少通道数在48到32之间性能最佳。结果如下表：

最终采用了[1×1,48]来做通道降维。

是否需要3×3卷积逐步获取分割结果

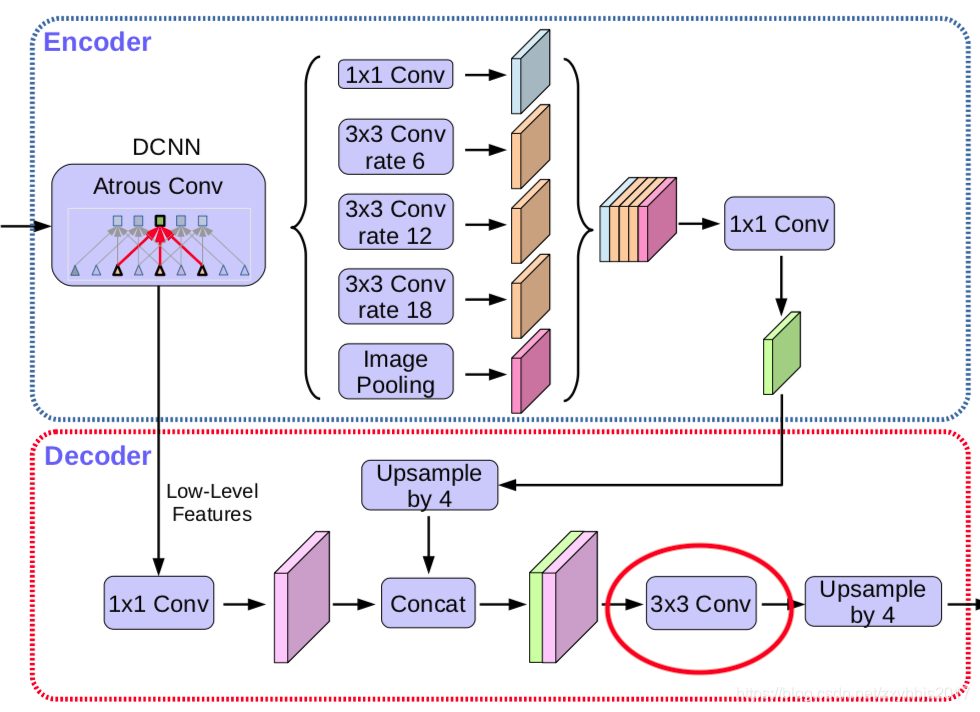

即下图示意部分3×3卷积恢复信息：

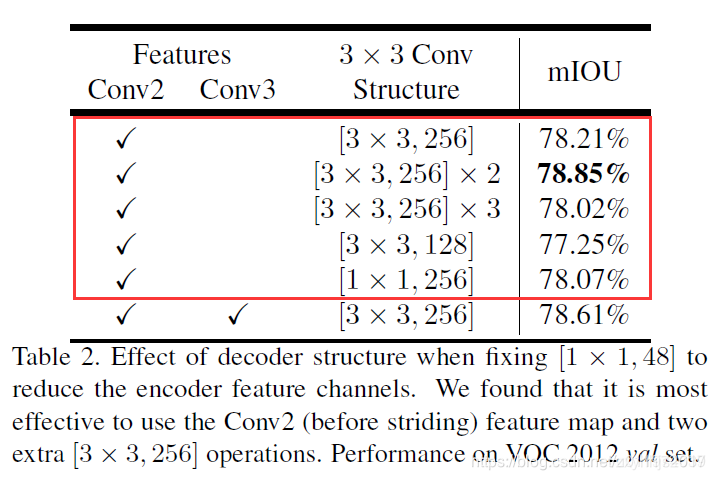

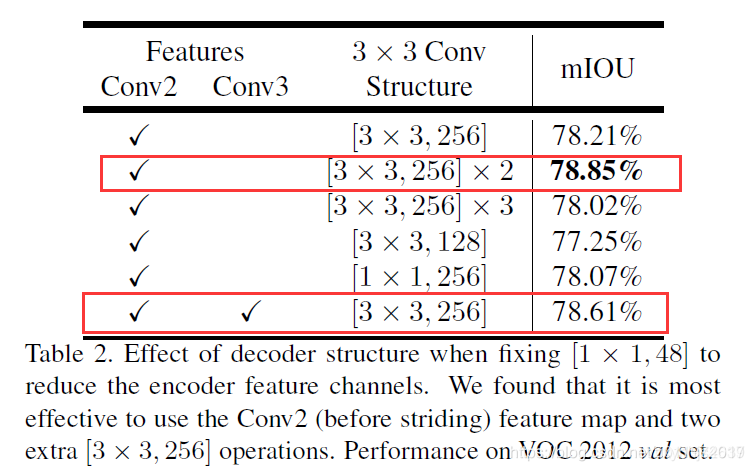

实验部分包括使用1×1,256 的卷积，一组、二组、三组的3×3,256 卷积，使用3×3,128 的卷积，结果如下：

结果显示使用两组3×3,256 卷积性能最佳。

使用哪部分的低级特征帮助提供细节

即下图示意部分：

论文实验了如果使用Conv2 和Conv3 同时预测，Conv2 上采样2倍后与Conv3 结合，再上采样2倍，结果如下：

这并没有显著的提升性能，考虑到计算资源的限制，论文最终采样简单的decoder方案，即取Conv2 Conv2Conv2上采样后再与top feature concatenate。

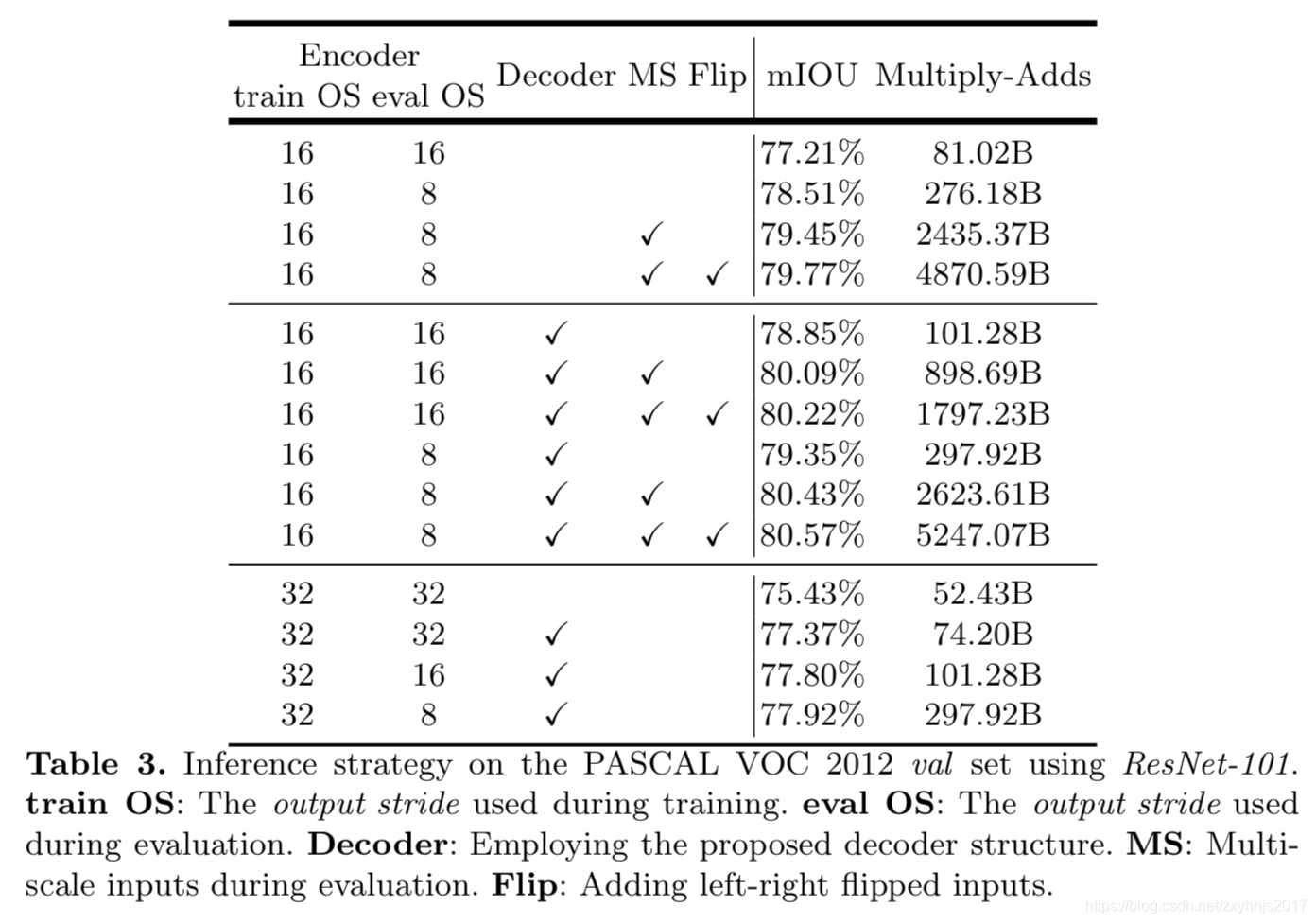

ResNet-101 as Network Backbone

以ResNet为encoder模型，测试了以下几种变体：

    Baseline：在下表的第一组。都没有使用decoder。测试了不同output_stride output_strideoutput_stride，多尺度输入，左右翻转操作。
    Adding decoder：下表的第二组。采用的decoder。相对来说增加了计算消耗。
    Coarser feature maps：测试了使用output_stride=32 ，这样计算速度更快。但是相对于output_stride=16 准确率下降了1-2%左右。

可以看到使用多尺度MS MSMS计算量计算量增加一个数量级，使用左右翻转Flip FlipFlip计算量翻倍。

Xception as Network Backbone

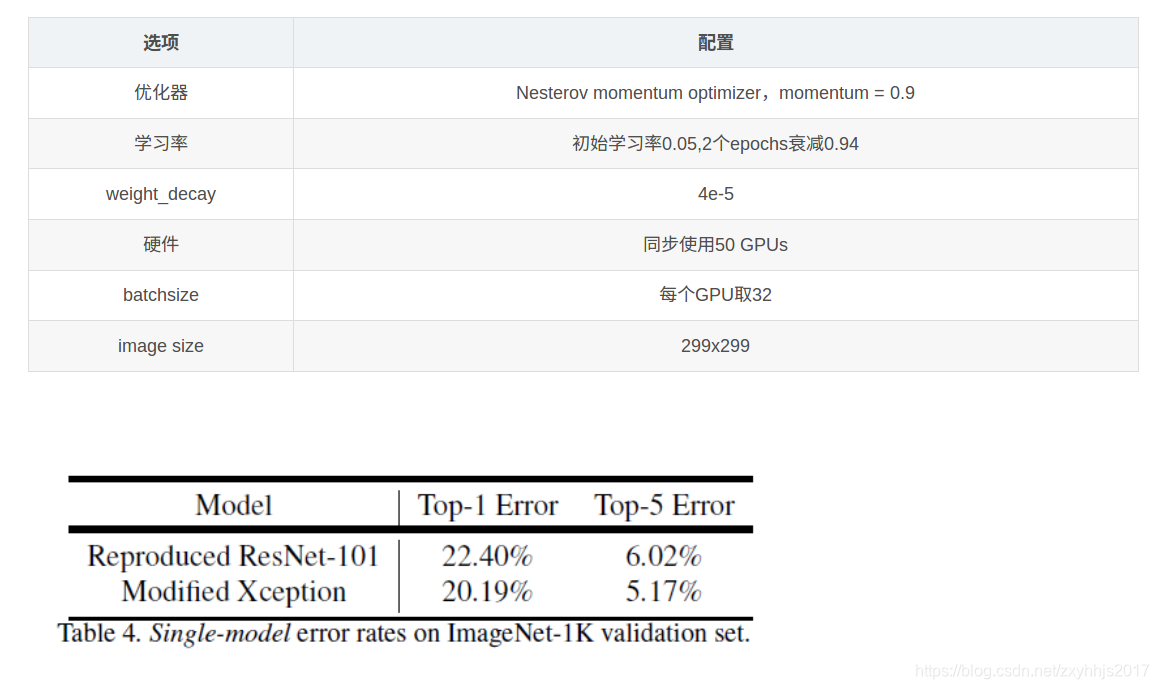

ImageNet pretraining：改进后的Xception网络在ImageNet-1K上做了预训练。训练设置如下：

可以看到Modified Xception性能要好点。

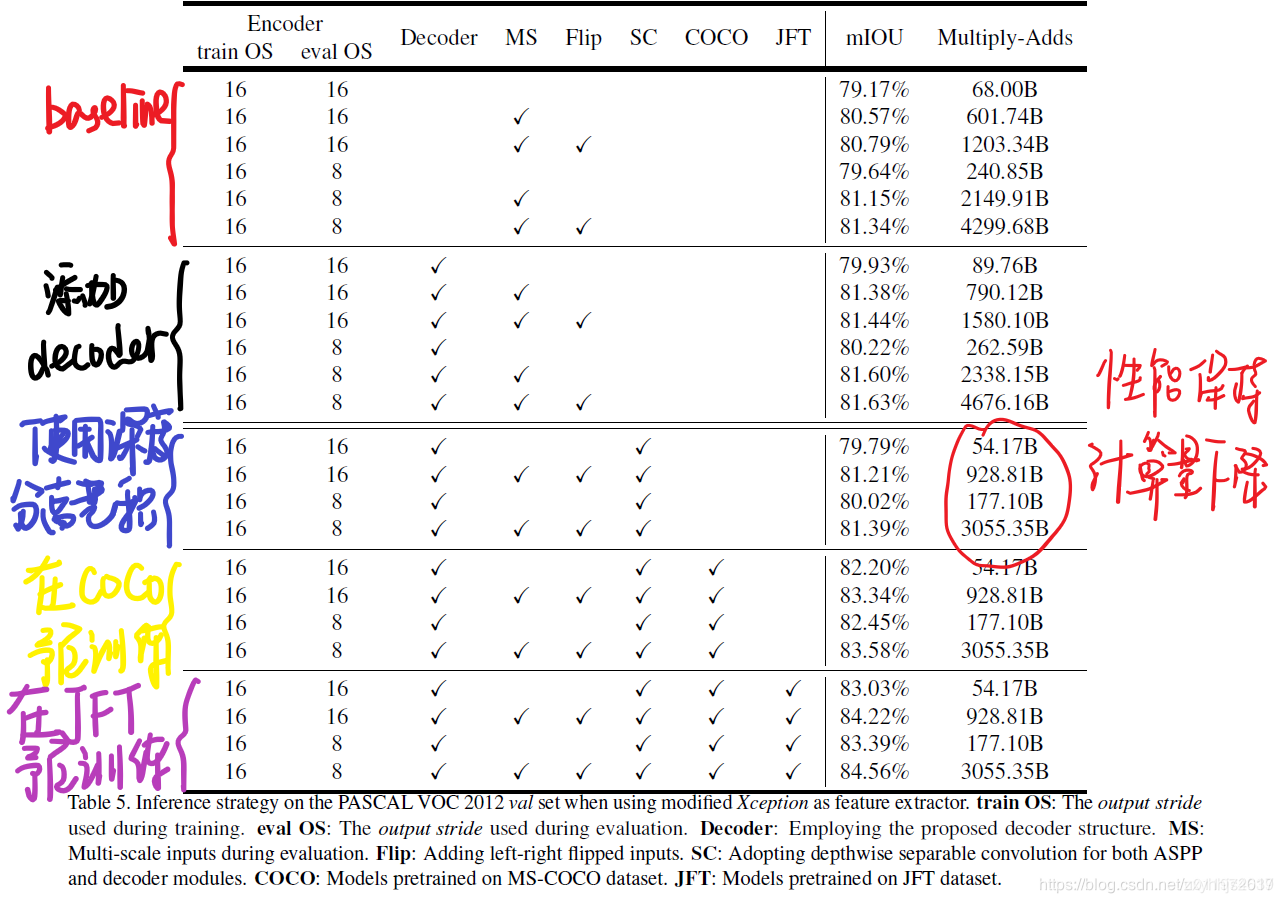

整体的使用Modified Xception做为网络骨架，使用如下几种变体:

    Baseline: 不使用decoder.
    Adding decoder: 添加了decoder.
    Using depthwise separable convolution: 在ASPP和decoder中使用深度分离卷积。计算量下降了30-40%.
    Pretraining on COCO: 在MS-COCO数据集上预训练
    Pretraining on JFT: 在IamgeNet-1K和JFT-300M上预训练
