CADENCE学习——ORCAD环境熟悉，创建原理图

学习CANDENCE的初衷是为了让自己的可以绘制原理和PCB，使用AD已经比较熟练了，最近学习CADENCE的原因是......

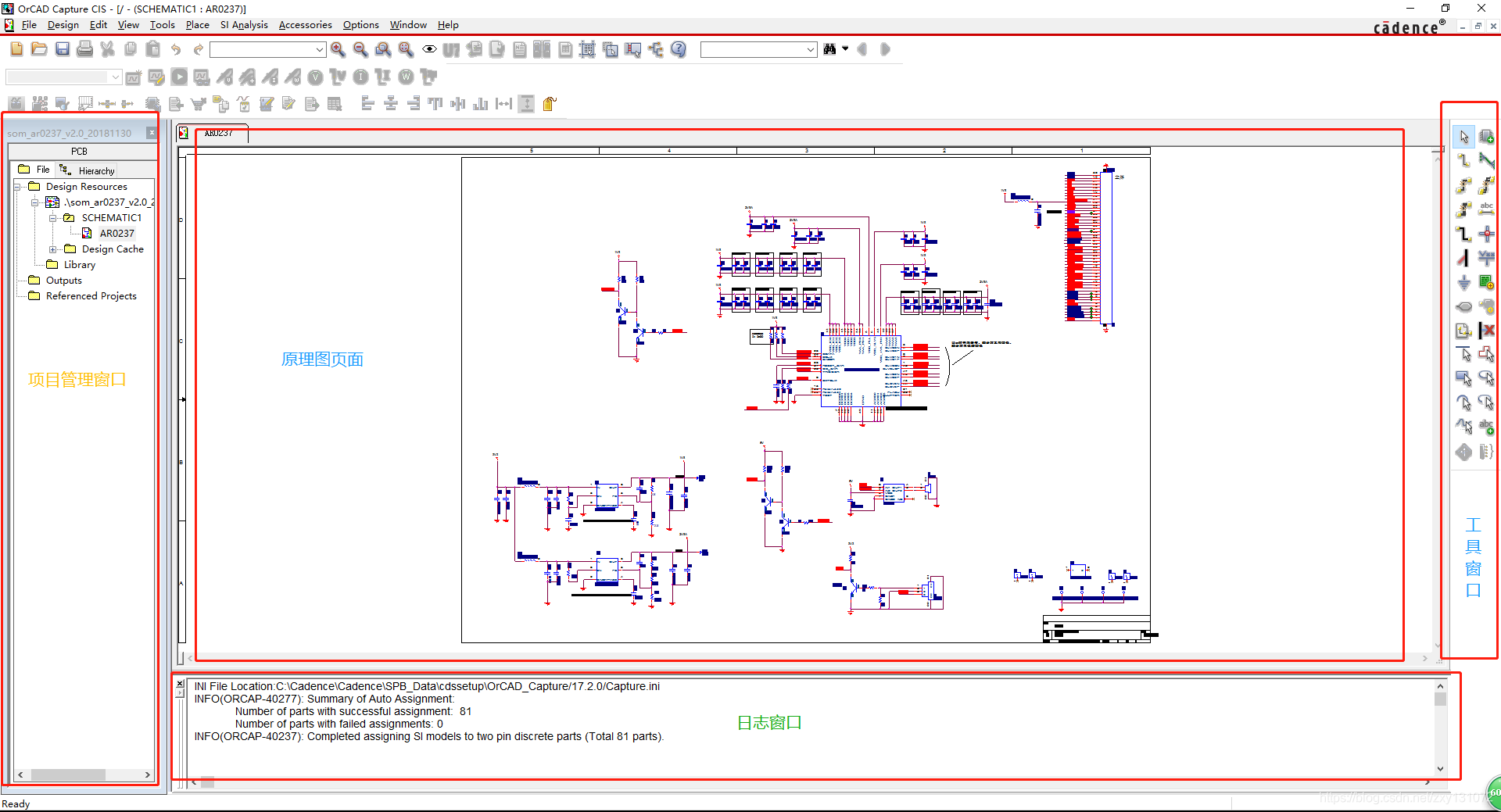

窗体介绍：



左边是工程管理器窗口

中间是原理图页面窗口

右边是工具条

下面是 Session Log 窗口，用以记录一些关键的操作，是一个日志文件





.dsn 文件：是一个工程的数据库文件，该数据库包含：Schematic（原理图文件）和Design Cache（存放原理图中所使用的元器件的一个拷贝）

Library：存放原理图中使用的元件库，也可以在另外位置把元件库加进来

Output：存放对原理图操作时，生成的一些文件







工程管理窗口中的原理图页面的创建、删除和重命名操作





原理图页面窗口中的操作：原理图的显示、放大、缩小和滚动



1、放大、缩小的方法

方法1：

放大：按键盘的 I （Zoom In）

缩小：按键盘的 O （Zoom Out）

放大、缩小时，以光标为中心进行

方法 2：

菜单：View/Zoom

方法3：

在原理图页面上，点击右键，选择 Zoom In/Zoom Out

方法4：

按住 Ctrl 键，鼠标的滚轮向下转动，缩小，鼠标的滚轮向上转动，放大



2、 上下滚动

方法 1：

使用滚动条

方法 2：

使用 Page up 和Page down

方法3：

鼠标的滚轮向下或向上



3、 左右滚动

按住 Ctrl 键，再按Page up：向左

按住 Ctrl 键，再按Page down：向右
