STM3中的GPIO配置 “GPIOLIKE51.h”

这篇博客介绍了STM32的GPIO功能相比于51单片机的增强,强调STM32的GPIO配置更为复杂但功能更加强大。通过引用《CM3权威指南》中的位带操作思想,提供了一组宏定义来简化STM32的GPIO操作,使得其使用方式接近51单片机。博客包含了一系列针对STM32不同GPIO端口的输入/输出地址映射及其操作宏定义。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

51单片机的I/O口功能相对较少,配置也相对简单,而STM32的I/O口功能则非常强大,配置也稍微复杂一些。

STM32的I/O口简称GPIO(即General Purpose Input Output,通用输入/输出端口)

这是个头文件,定义完直接拿来用就好了,用的程序在头文件里声明就好了

#ifndef __GPIOLIKE51_H
#define __GPIOLIKE51_H

///#include <stm32f10x_lib.h>

//位带操作,实现51类似的GPIO控制功能
//具体实现思想,参考<<CM3权威指南>>第五章(87页~92页).
//IO口操作宏定义
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+
                                   ((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))
//IO口地址映射
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

#define GPIOA_IDR_Addr    (GPIOA_BASE+8) //0x40010808
#define GPIOB_IDR_Addr    (GPIOB_BASE+8) //0x40010C08
#define GPIOC_IDR_Addr    (GPIOC_BASE+8) //0x40011008
#define GPIOD_IDR_Addr    (GPIOD_BASE+8) //0x40011408
#define GPIOE_IDR_Addr    (GPIOE_BASE+8) //0x40011808
#define GPIOF_IDR_Addr    (GPIOF_BASE+8) //0x40011A08
#define GPIOG_IDR_Addr    (GPIOG_BASE+8) //0x40011E08

//IO口操作,只对单一的IO口!
//确保n的值小于16!
#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出
#define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)  //输入

#define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)  //输出
#define PBin(n)    BIT_ADDR(GPIOB_IDR_Addr,n)  //输入

#define PCout(n)   BIT_ADDR(GPIOC_ODR_Addr,n)  //输出
#define PCin(n)    BIT_ADDR(GPIOC_IDR_Addr,n)  //输入

#define PDout(n)   BIT_ADDR(GPIOD_ODR_Addr,n)  //输出
#define PDin(n)    BIT_ADDR(GPIOD_IDR_Addr,n)  //输入

#define PEout(n)   BIT_ADDR(GPIOE_ODR_Addr,n)  //输出
#define PEin(n)    BIT_ADDR(GPIOE_IDR_Addr,n)  //输入

#define PFout(n)   BIT_ADDR(GPIOF_ODR_Addr,n)  //输出
#define PFin(n)    BIT_ADDR(GPIOF_IDR_Addr,n)  //输入

#define PGout(n)   BIT_ADDR(GPIOG_ODR_Addr,n)  //输出
#define PGin(n)    BIT_ADDR(GPIOG_IDR_Addr,n)  //输入

#endif

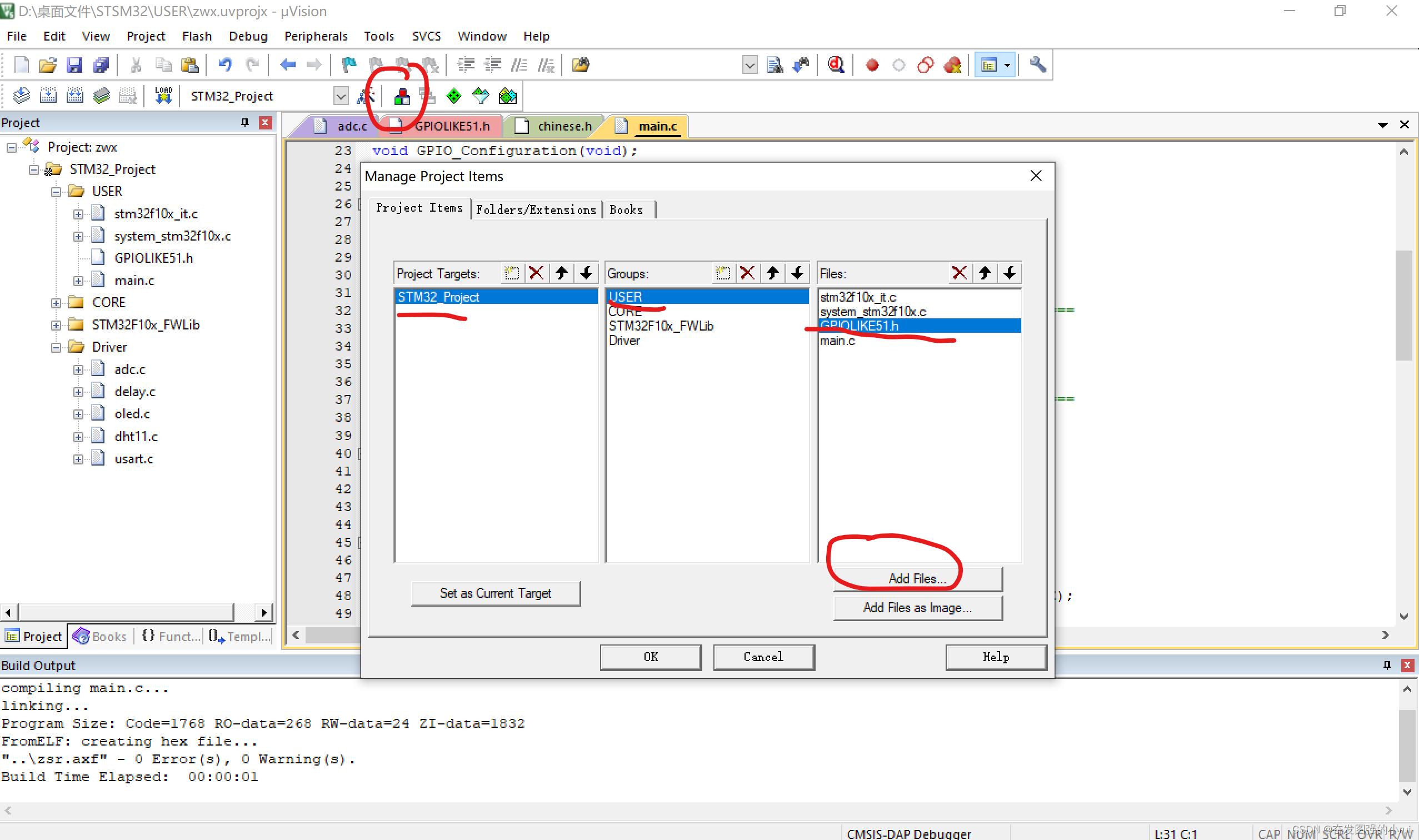

一定要添加到头文件里,如下图

#include "stm32f10x.h" #include "GPIOLIKE51.h" //º¯ÊýÉùÃ÷ void GPIO_Configuration(void); //============================================================================= //ÎļþÃû&sup3;Æ£ºDelay //¹¦ÄܸÅÒª£ºÑÓʱ //²ÎÊý˵Ã÷£ºnCount£ºÑÓʱ&sup3;¤¶Ì //º¯Êý·µ»Ø£ºÎÞ //============================================================================= void Delay(uint32_t nCount) { for(; nCount != 0; nCount--); } //============================================================================= //ÎļþÃû&sup3;Æ£ºmain //¹¦ÄܸÅÒª£ºÖ÷º¯Êý //²ÎÊý˵Ã÷£ºÎÞ //º¯Êý·µ»Ø£ºint //============================================================================= int main(void) { GPIO_Configuration(); while (1) { PCout(13)=1; Delay(10); PCout(13)=0; Delay(2); } } //============================================================================= //ÎļþÃû&sup3;Æ£ºGPIO_Configuration //¹¦ÄܸÅÒª£ºGPIO&sup3;õʼ»¯ //²ÎÊý˵Ã÷£ºÎÞ //º¯Êý·µ»Ø£ºÎÞ //============================================================================= void GPIO_Configuration(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC , ENABLE); //============================================================================= //LED -> PC13 //============================================================================= GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOC, &GPIO_InitStructure);介绍一下这段代码 }
