物理层和数据链路层

一、物理层（一层）

物理层的作用

传输介质的连接、维护和断开

1、电接口GE

电接口GE：双绞线（五类线 六类线） + RJ45接口

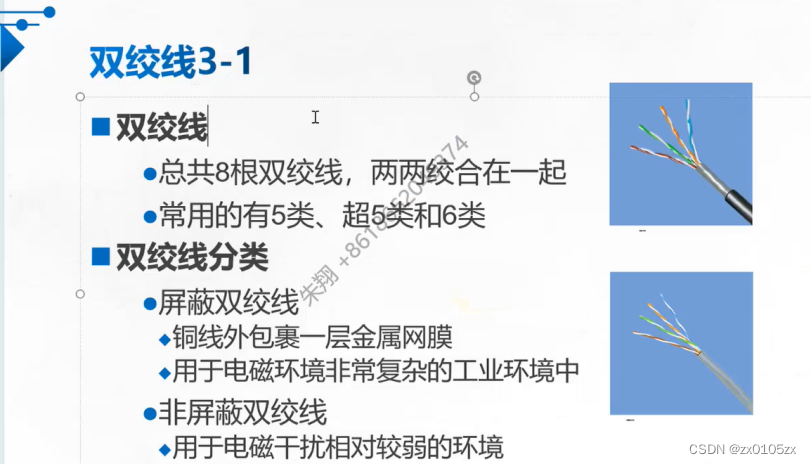

双绞线

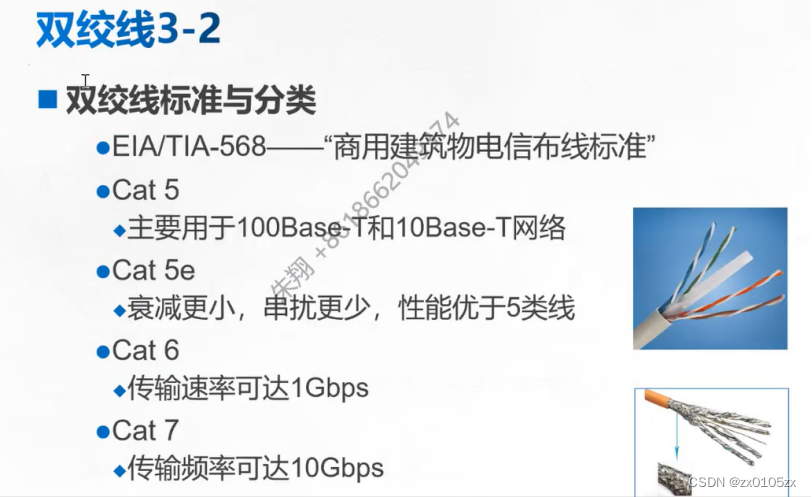

双绞线的标准与分类

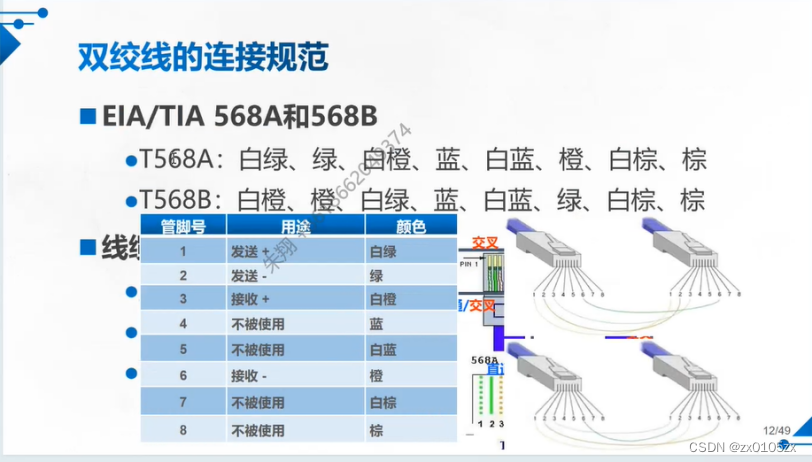

双绞线线序规范

线序1、2用于发送数据，线序3、6用于接收数据

2、光纤

光纤接口FE：光纤（单模 多模） + 光纤接口（FC ST SC LC MT-RJ）

光纤的特点：传输带宽高、传输距离远、抗干扰能力强

光脉冲在光纤中的传输是利用了光的全反射原理

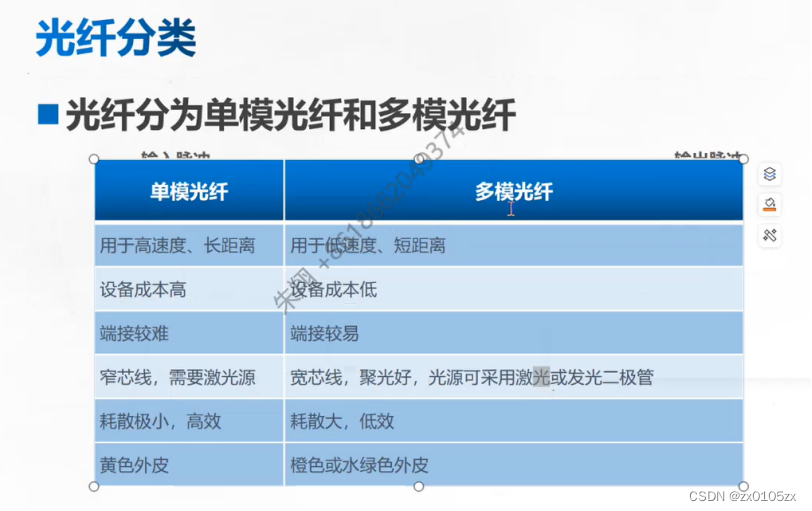

光纤的分类

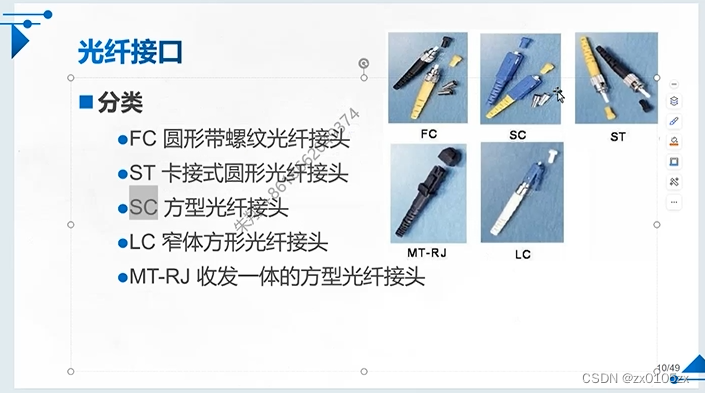

光纤接口分类

注意：不要拿光纤对着眼睛，因为它可能会发射激光

二、数据链路层（二层，位于传输层与物理层之间）

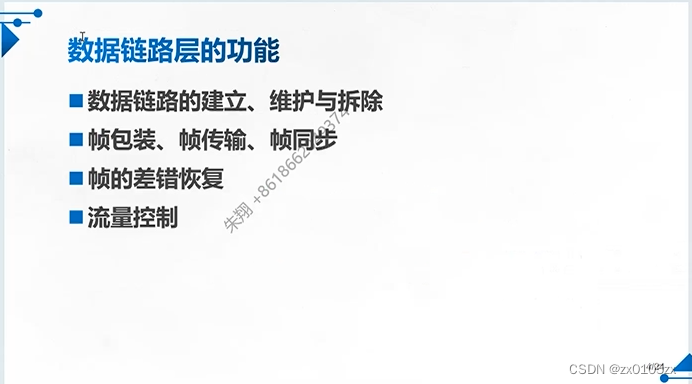

数据链路层的功能：通过物理地址实现两个相邻节点的数据链路的建立、维护、拆除，
                                在上层数据外层封装MAC头部，生成数据帧，传输数据帧。

1、以太网

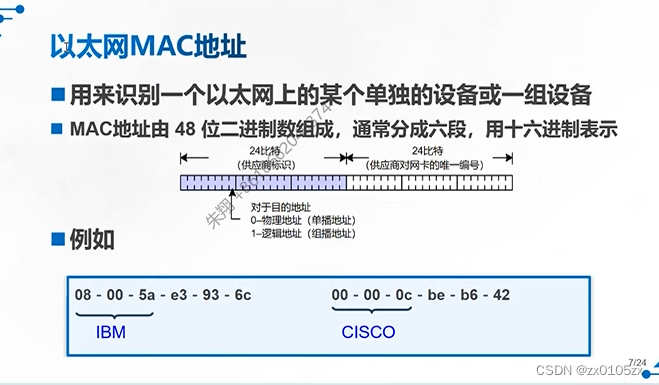

以太网MAC地址

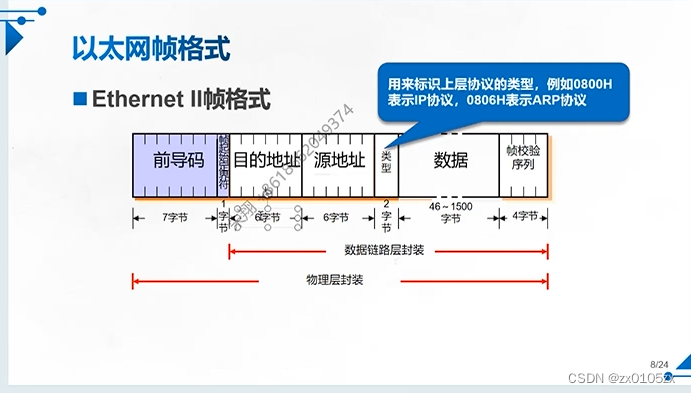

以太网帧格式

MAC头部：源MAC地址（6字节）   目的MAC地址（6字节）    上层数据类型（2字节，IP协议0800H、ARP协议0806H）   帧校验序列（4字节）

2、交换机

二层网络设备——交换机

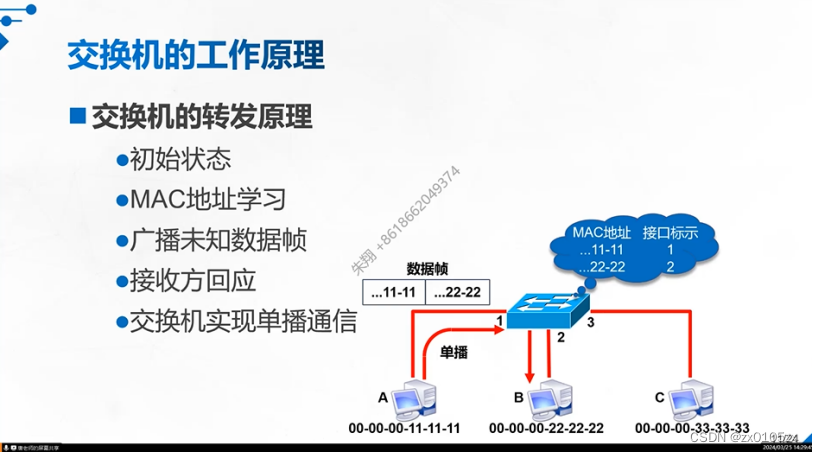

交换机的工作原理

（1）初始状态：刚开机的交换机里的MAC地址表是没有任何信息的。

（2）MAC地址学习：A主机通过交换机发送数据帧给B主机，交换机会从数据帧里学习A主机的MAC地址和其对应的接口标识，并记录到MAC地址表里。

（3）广播未知数据帧：当交换机的MAC地址表里没有B主机MAC地址和接口标识的记录，那么交换机会进行广播泛洪。

（4）接收方回应：只有拥有相对应的MAC地址和接口标识的B主机才会回复响应。

（5）交换机实现单播通信：交换机会从B主机回复的消息里学习B主机的MAC地址和相对应的接口标识，并记录到MAC地址表里，之后AB两台主机就可以通过交换机来进行单播通信。

交换机以太网口接口的工作模式：
（1）单工：两个数据站之间只能沿单一方向传输数据（例如麦克风和音响之间的关系）
（2）半双工：两个数据站之间可以双向传输数据，但不能同时进行（例如对讲机与对讲机之间的关系）
（3）全双工：两个数据站之间可双向且同时进行数据传输（例如电话与电话之间的联系）
交换机以太网接口速率
接口连接时进行协商
协商失败则无法进行正常通信

总结：交换机通过MAC地址表来进行数据帧的转发

注意：交换机所学习到的记录条目并不会永远保存在 MAC 地址表中，默认的老化时间是 300s
