本文介绍了CM3处理器中的FPB（Flash Patch and Breakpoint）协议。内容涵盖FPB的8个比较器功能，包括2个字符地址和6个函数断点。文中还解释了如何将代码地址空间中的指令和数据重定向到SRAM，以及如何理解和使用字符地址作为立即数的修改。此外，详细介绍了相关的寄存器配置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在下这厢有礼了

首先我们先学习一下CM3的FPB协议

1. Cm3有2 字符地址和 6函数断点（硬件断点）比较器，共有8个比较器；

2. Cm3 是把代码地址空间中的指令和字符重载到SRAM中。

3. 字符地址需要理解成立即数的修改。（简单可以理解为const unsigned int a = 14；修改为const unsigned int a=16）

4. 寄存器学习(FP_BASE = 0xE0002000)

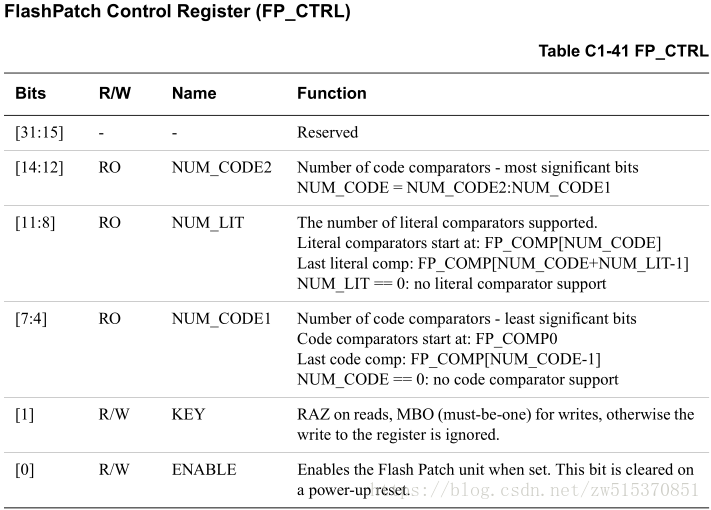

FP_Control_register	0xE0002000

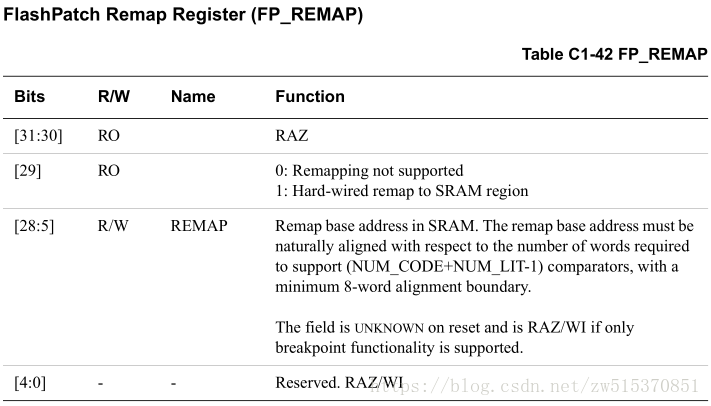

FP_Remap_register	0xE0002004

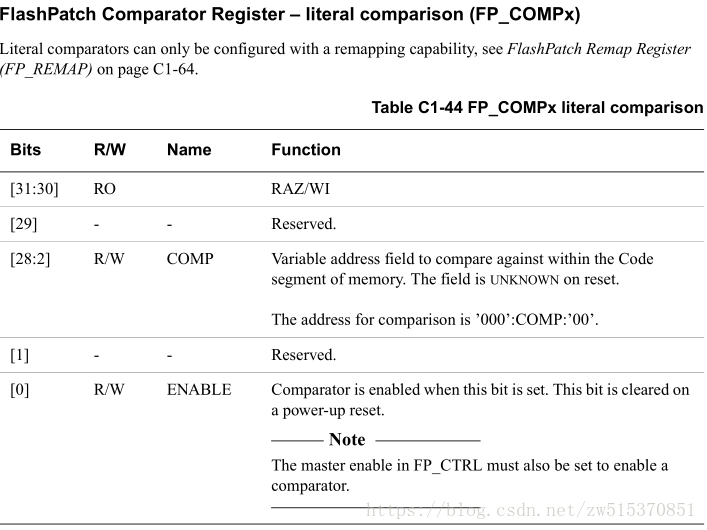

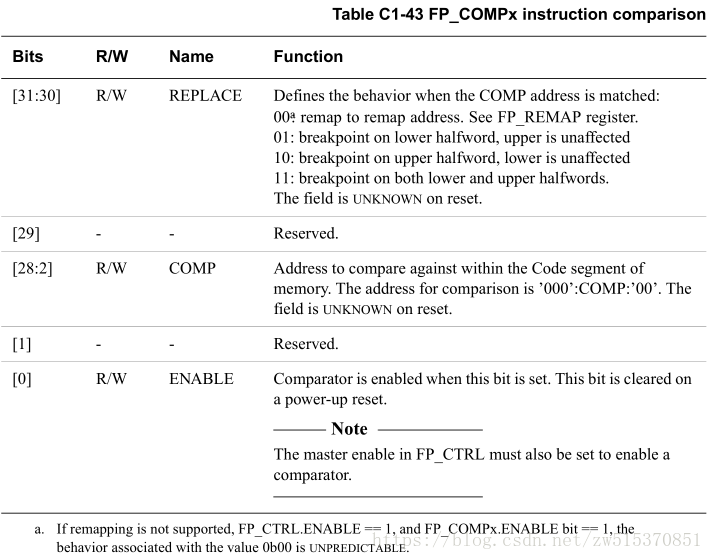

FP_Comparator_register[0-7]	0xE0002008

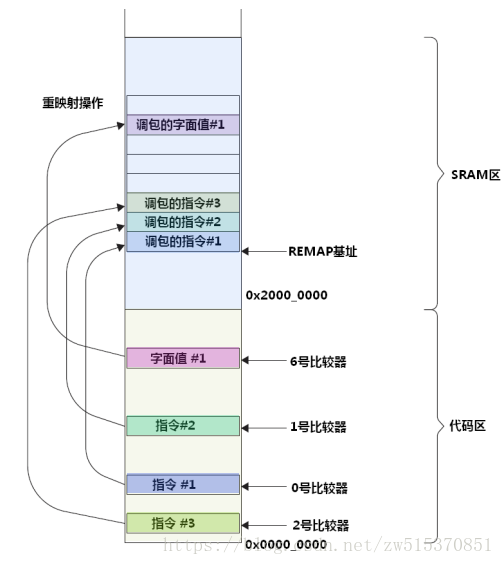

5.使用图示
