1.简介

Pigeon是一个分布式服务通信框架（RPC），在美团点评内部广泛使用，是美团点评最基础的底层框架之一

2.主要特色

除了支持spring schema等配置方式，也支持代码annotation方式发布服务、引用远程服务，并提供原生api接口的用法。

支持http协议，方便非java应用调用pigeon的服务。

序列化方式除了hessian，还支持thrift等。

提供了服务器单机控制台pigeon-console，包含单机服务测试工具。

创新的客户端路由策略，提供服务预热功能，解决线上流量大的service重启时大量超时的问题。

记录每个请求的对象大小、返回对象大小等监控信息。

服务端可对方法设置单独的线程池进行服务隔离，可配置客户端应用的最大并发数进行限流

github地址：https://github.com/dianping/pigeon

3.组成模块

1.pigeon-common

2.pigeon-config

3.pigeon-console

4.pigeon-extensions

5.pigeon-monitor

6.pigeon-registry

7.pigeon-remoting

4.pigeon-remoting模块

描述：具体实现各个通信模块

4.1 Netty通道(DefaultNettyChannel)

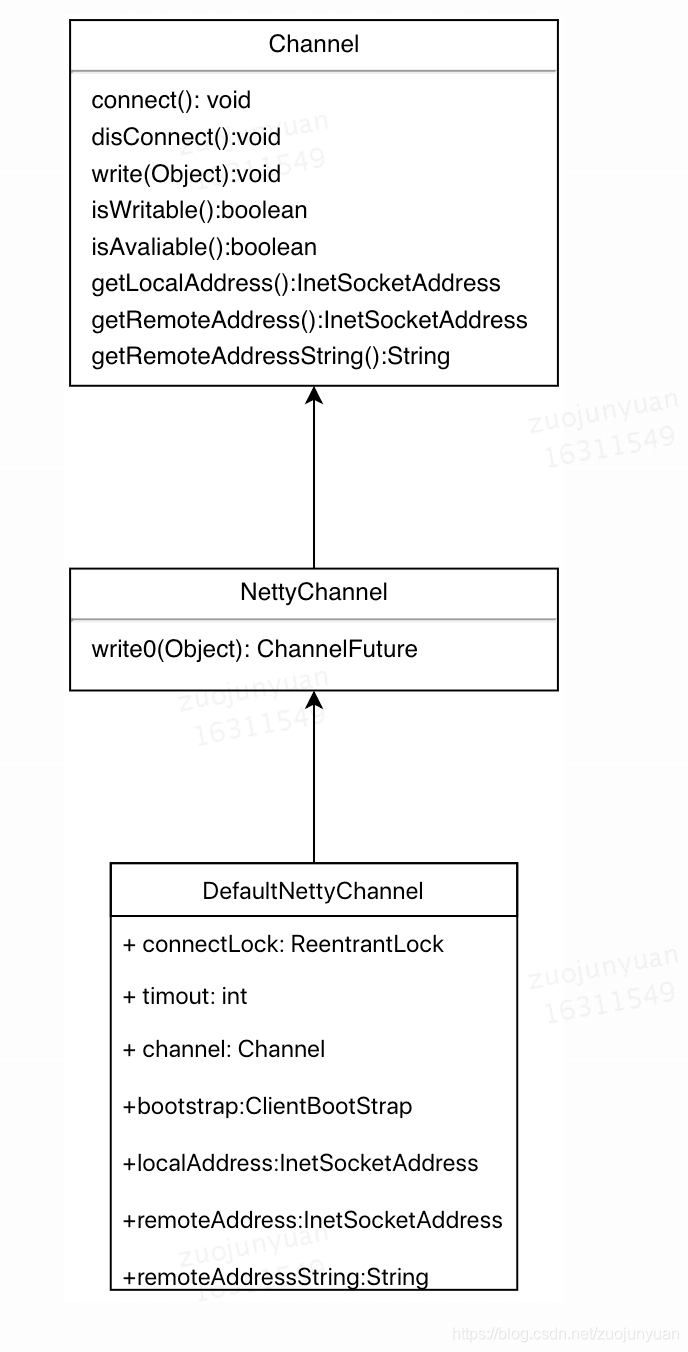

类图如下：

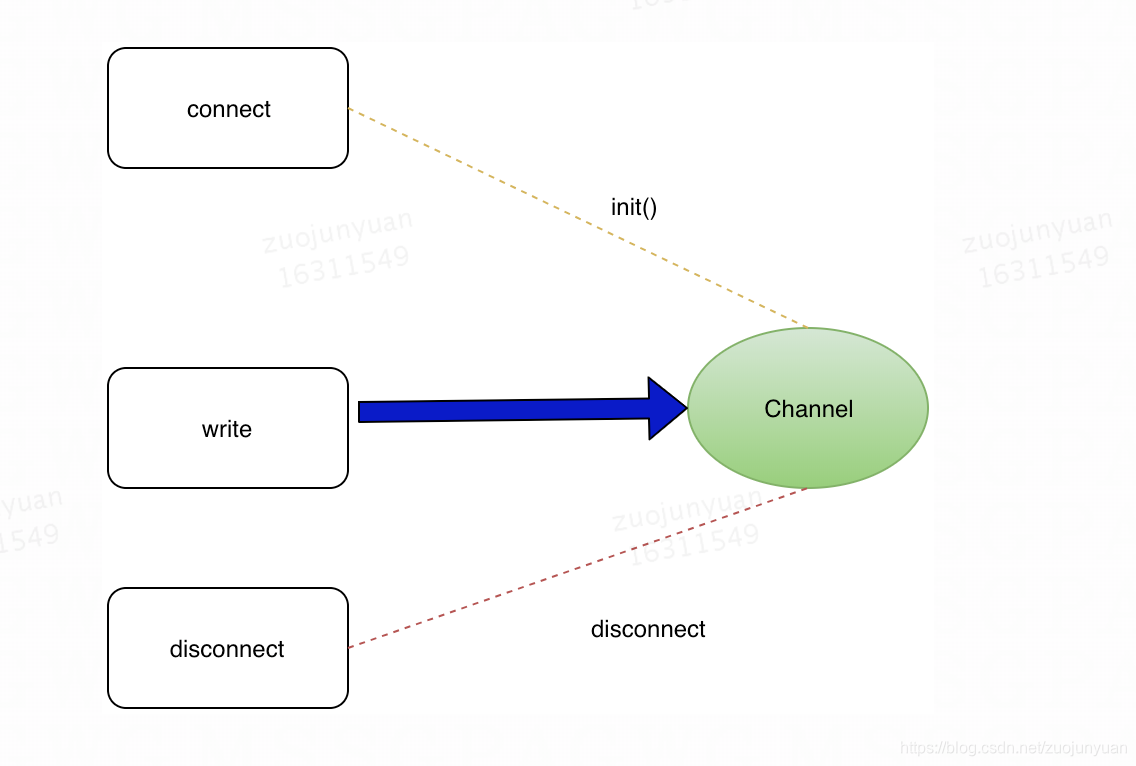

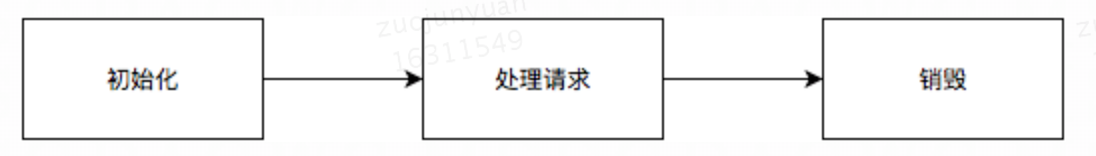

生命周期：

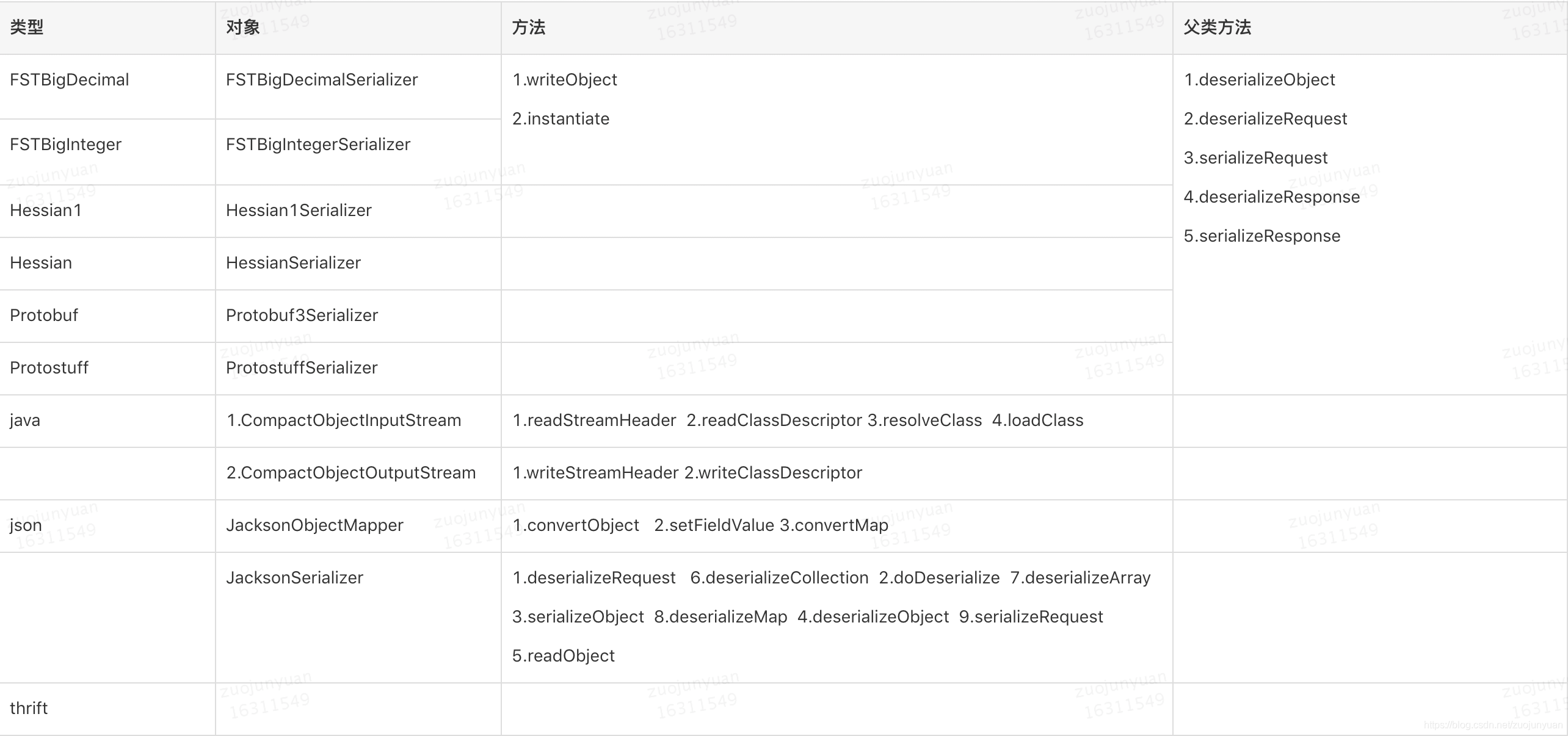

4.2 编解码器(codec)

备注：各个具体Serializer实现不同方法来序列化和反序列化对应类型

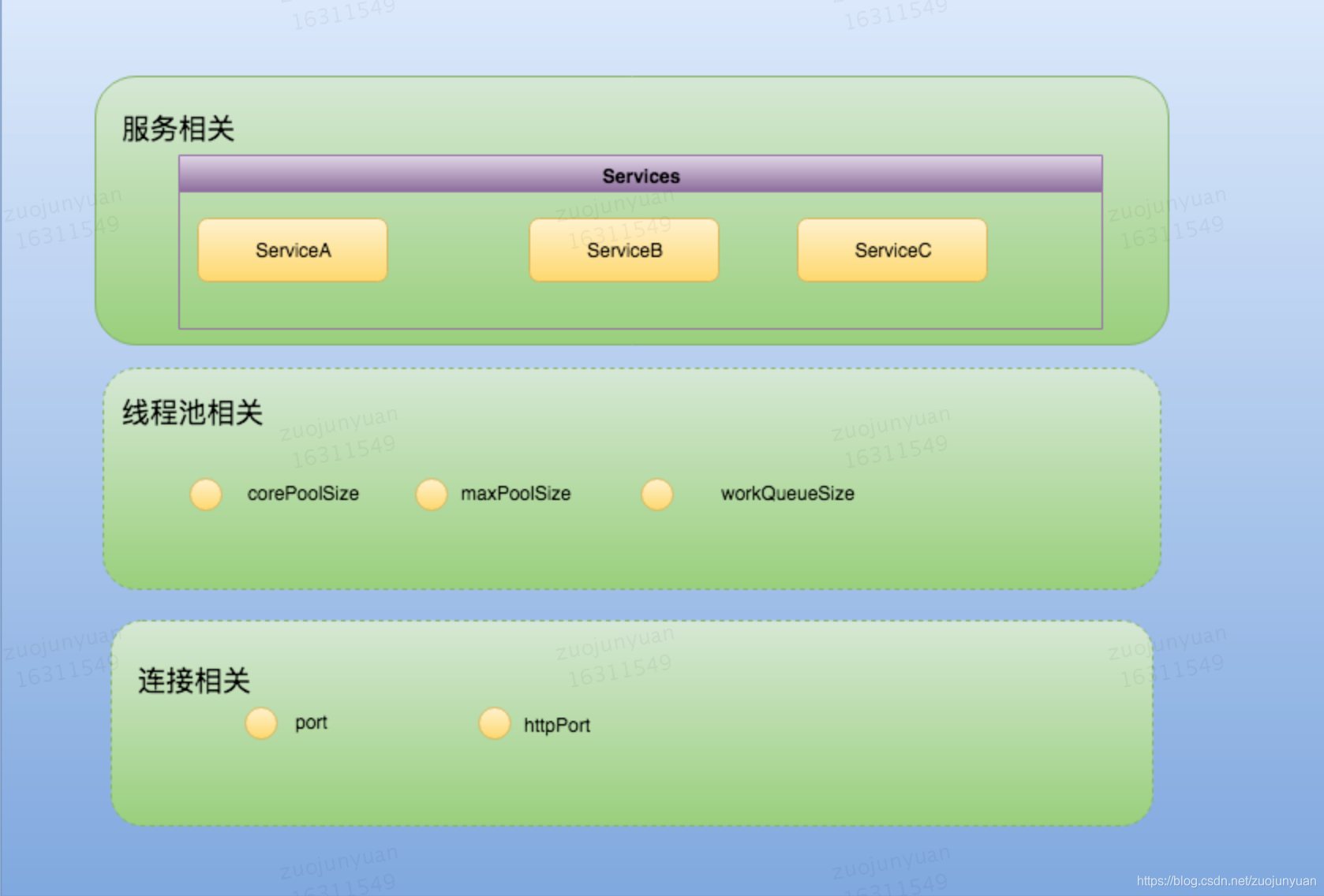

4.3 Config初始化

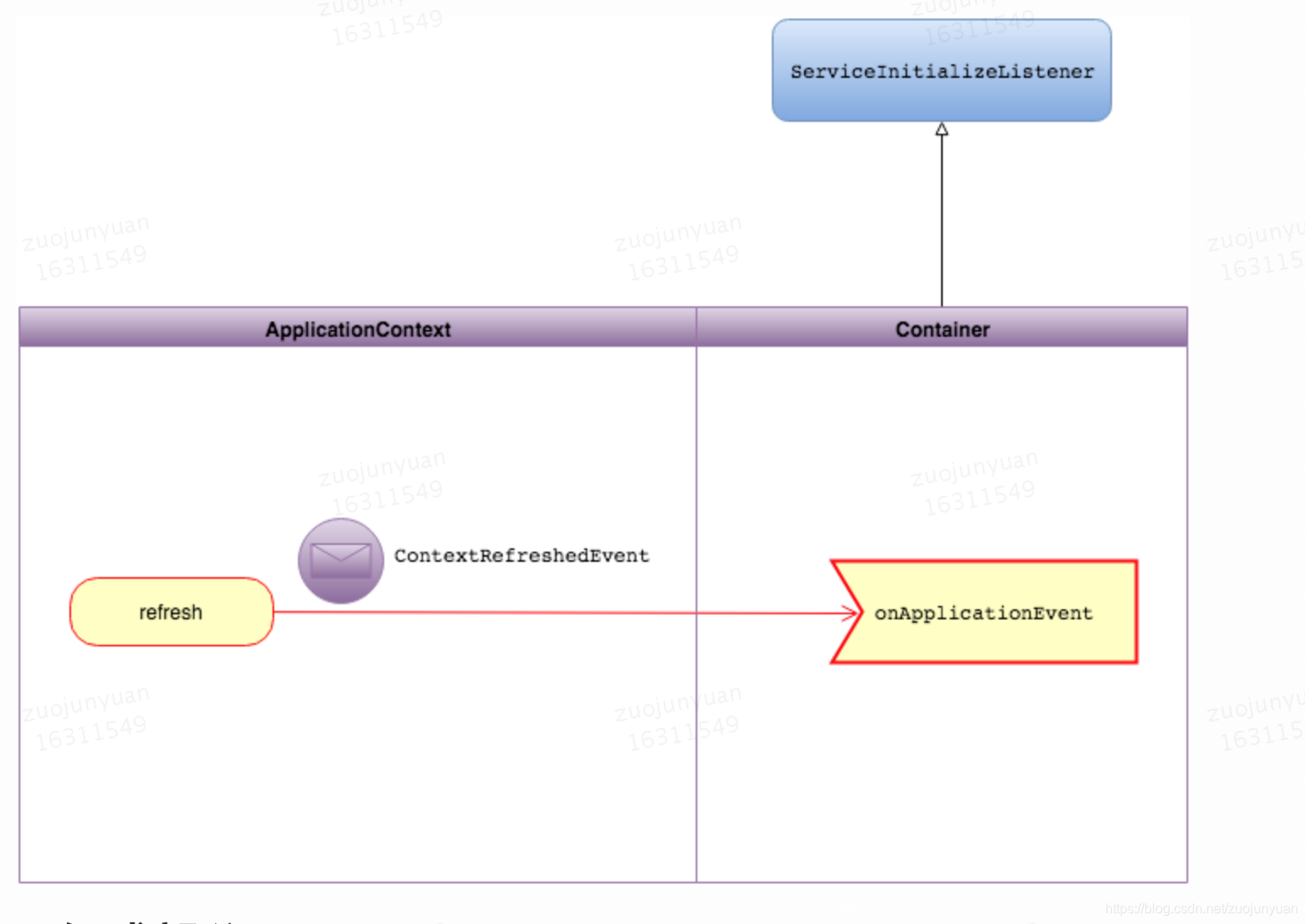

自定义SpringApplicationRefreshListener对象AnnotationBean，实现BeanFactoryPostProcessor,BeanPostProcessor等接口

类型定义:

public class AnnotationBean extends ServiceInitializeListener implements DisposableBean,
		BeanFactoryPostProcessor, BeanPostProcessor, ApplicationContextAware

postProcessBeanFactory：添加“pigeon.provider.interface.packages”配置项配置的包路径到ApplicationContext扫描内容中

public void postProcessBeanFactory(ConfigurableListableBeanFactory beanFactory) throws BeansException {
		if (annotationPackage == null || annotationPackage.length() == 0) {
			return;
		}
		if (beanFactory instanceof BeanDefinitionRegistry) {
			try {
				// init scanner
				Class<?> scannerClass = ClassUtils
						.loadClass("org.springframework.context.annotation.ClassPathBeanDefinitionScanner");
				Object scanner = scannerClass.getConstructor(
						new Class<?>[] { BeanDefinitionRegistry.class, boolean.class }).newInstance(
						new Object[] { (BeanDefinitionRegistry) beanFactory, true });
				// add filter
				Class<?> filterClass = ClassUtils
						.loadClass("org.springframework.core.type.filter.AnnotationTypeFilter");
				Object filter = filterClass.getConstructor(Class.class).newInstance(Service.class);
				Method addIncludeFilter = scannerClass.getMethod("addIncludeFilter",
						ClassUtils.loadClass("org.springframework.core.type.filter.TypeFilter"));
				addIncludeFilter.invoke(scanner, filter);
				// scan packages
				String[] packages = Constants.COMMA_SPLIT_PATTERN.split(annotationPackage);
				Method scan = scannerClass.getMethod("scan", new Class<?>[] { String[].class });
				scan.invoke(scanner, new Object[] { packages });
			} catch (Throwable e) {
				// spring 2.0
			}
		}
	}

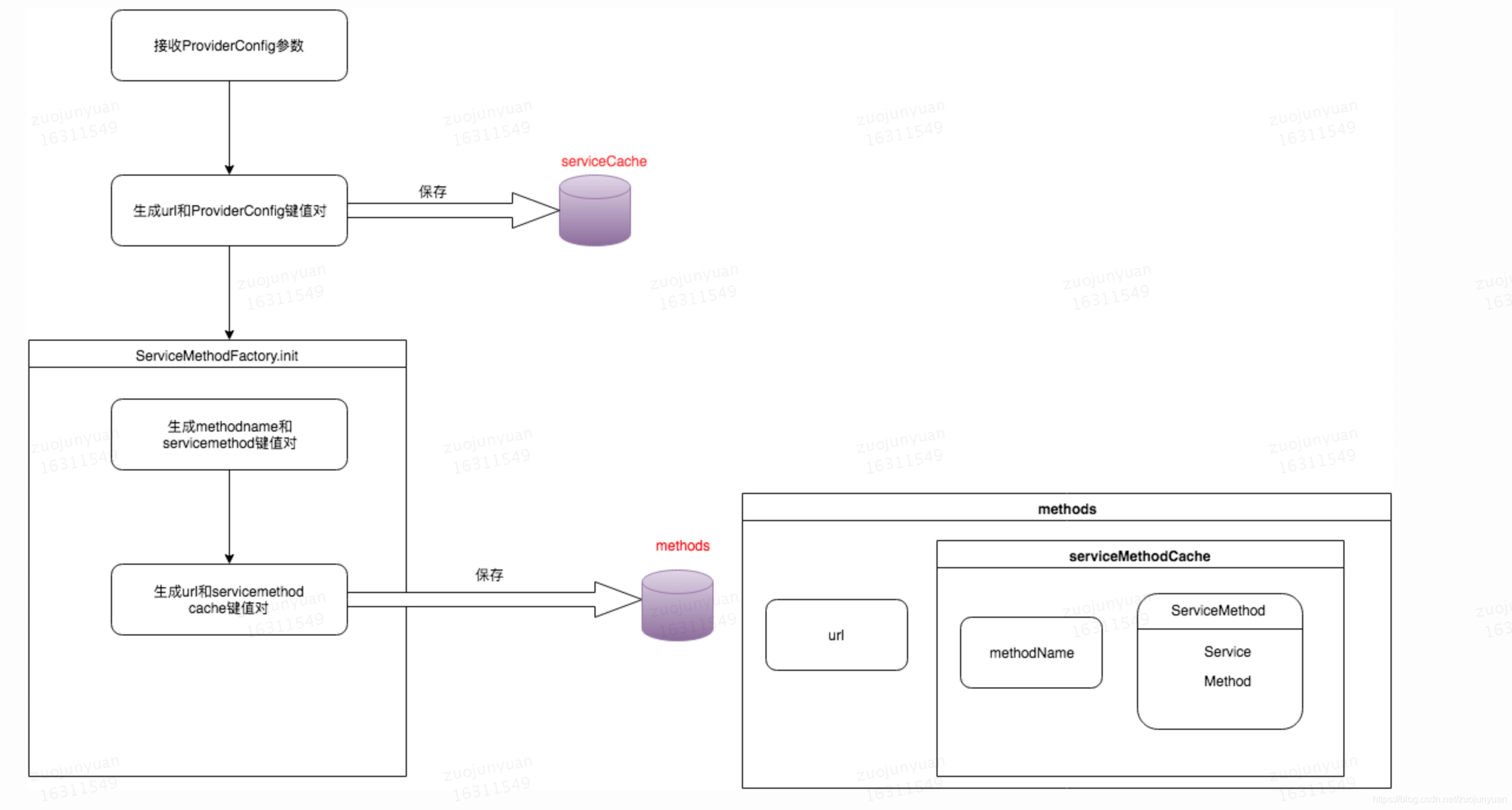

postProcessAfterInitialization：根据实现Service注解的bean对象生成ProviderConfig对象，并添加到ServiceFactory Map

public Object postProcessAfterInitialization(Object bean, String beanName) throws BeansException {
		Class<?> beanClass = AopUtils.getTargetClass(bean);
		if (beanClass == null || !isMatchPackage(beanClass.getName())) {
			return bean;
		}
		Service service = beanClass.getAnnotation(Service.class);
		if (service != null) {
			Class serviceInterface = service.interfaceClass();
			if (void.class.equals(service.interfaceClass())) {
				serviceInterface = ServiceConfigUtils.getServiceInterface(beanClass);
			}
			if (serviceInterface == null) {
				serviceInterface = beanClass;
			}
			ProviderConfig<Object> providerConfig = new ProviderConfig<Object>(serviceInterface, bean);
			providerConfig.setService(bean);
			providerConfig.setUrl(service.url());
			providerConfig.setVersion(service.version());
			providerConfig.setSharedPool(service.useSharedPool());
			providerConfig.setActives(service.actives());

			ServerConfig serverConfig = new ServerConfig();
			serverConfig.setPort(getDefaultPort(service.port()));
			serverConfig.setSuffix(service.group());
			serverConfig.setAutoSelectPort(service.autoSelectPort());
			providerConfig.setServerConfig(serverConfig);
			ServiceFactory.addService(providerConfig);
		}
		postProcessBeforeInitialization(bean, beanName);
		return bean;
	}

postProcessBeforeInitialization：使用根据Reference注解生成的InvokerConfig对象做为键，查找出ServiceFactory Map对应的Service值，并将Service值给Spring Bean对象中声明了Reference注解的字段

public Object postProcessBeforeInitialization(Object bean, String beanName) throws BeansException {
		if (!isMatchPackage(bean.getClass().getName())) {
			return bean;
		}
		Method[] methods = bean.getClass().getMethods();
		for (Method method : methods) {
			String name = method.getName();
			if (name.length() > 3 && name.startsWith("set") && method.getParameterTypes().length == 1
					&& Modifier.isPublic(method.getModifiers()) && !Modifier.isStatic(method.getModifiers())) {
				try {
					Reference reference = method.getAnnotation(Reference.class);
					if (reference != null) {
						Object value = refer(reference, method.getParameterTypes()[0]);
						if (value != null) {
							method.invoke(bean, new Object[] {});
						}
					}
				} catch (Throwable e) {
					logger.error("Failed to init remote service reference at method " + name + " in class "
							+ bean.getClass().getName() + ", cause: " + e.getMessage(), e);
				}
			}
		}
		Class<?> superClass = bean.getClass().getSuperclass();
		while (superClass != null && isMatchPackage(superClass)) {
			referFields(bean, superClass.getDeclaredFields());
			superClass = superClass.getSuperclass();
		}
		referFields(bean, bean.getClass().getDeclaredFields());

		return bean;
	}

4.4 领域对象

4.4.1 thrift

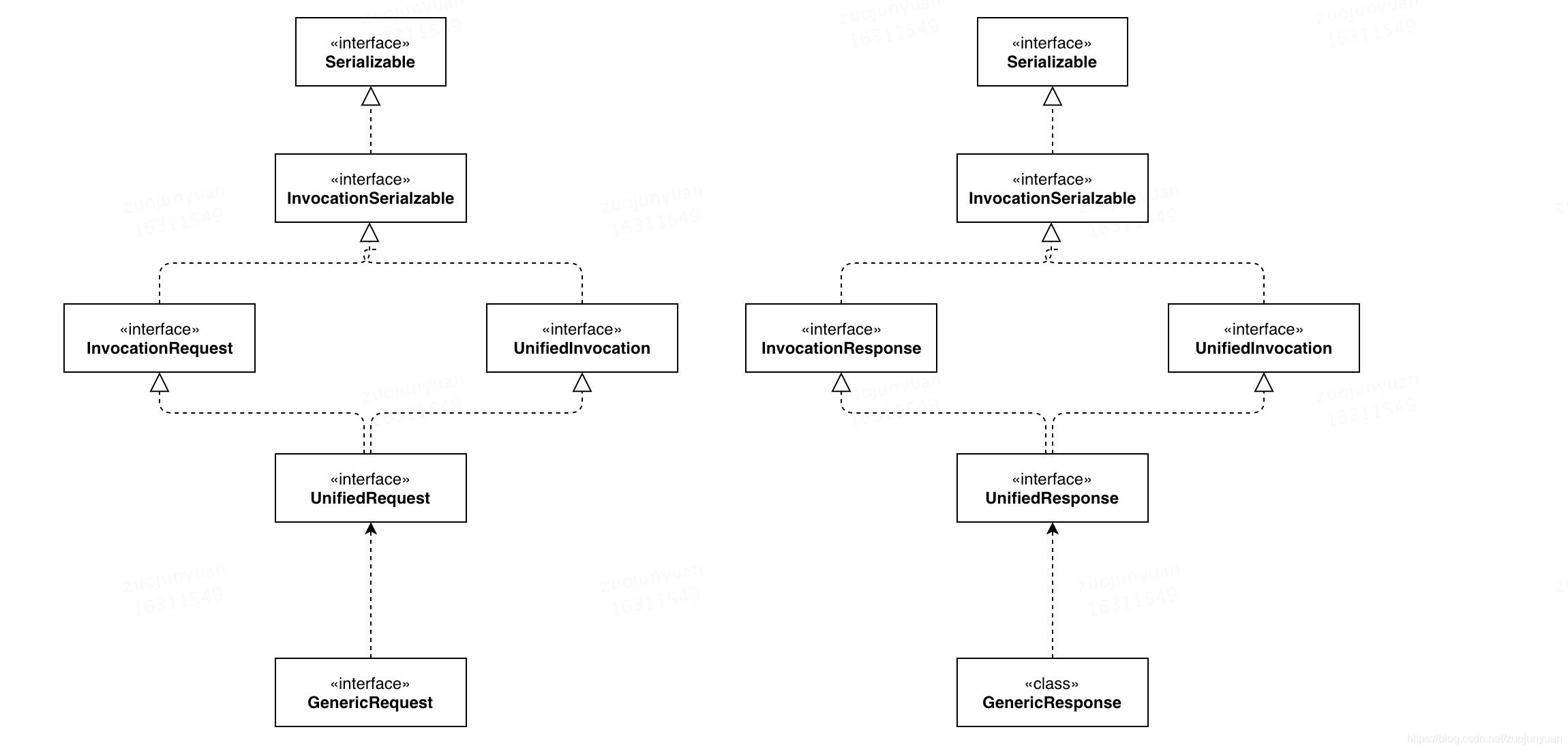

4.4.2 GenericRequest和GenericResponse

GenericRequest对象内容包括：1.消息类型(MessageType) 2.序列化(Serialize) 3.消息顺序ID(sequence) 4.上下文(context) 5.大小(size)

1.调用类型(CallType) 2.超时(timeout) 3.创建时间(CreateMillisTime) 4.服务名(ServiceName) 5.方法名(methodName) 6.参数类型(paramClassName)

7.参数(Parameters) 8.版本(version) 9.应用(app) 10.全局变量(globalvalues) 11.请求变量(requestValues)

GenericResponse对象内容包括：1.消息类型(MessageType) 2.序列化(Serialize) 3.消息顺序ID(seq和seqId) 4.上下文(globalcontext 和 localcontext) 5.大小(size)

1.创建时间(CreateMillisTime) 2.服务名(ServiceName) 3.方法名(methodName) 4.返回值(returnVal) 5.压缩类型(compressType) 6.端口号(port)

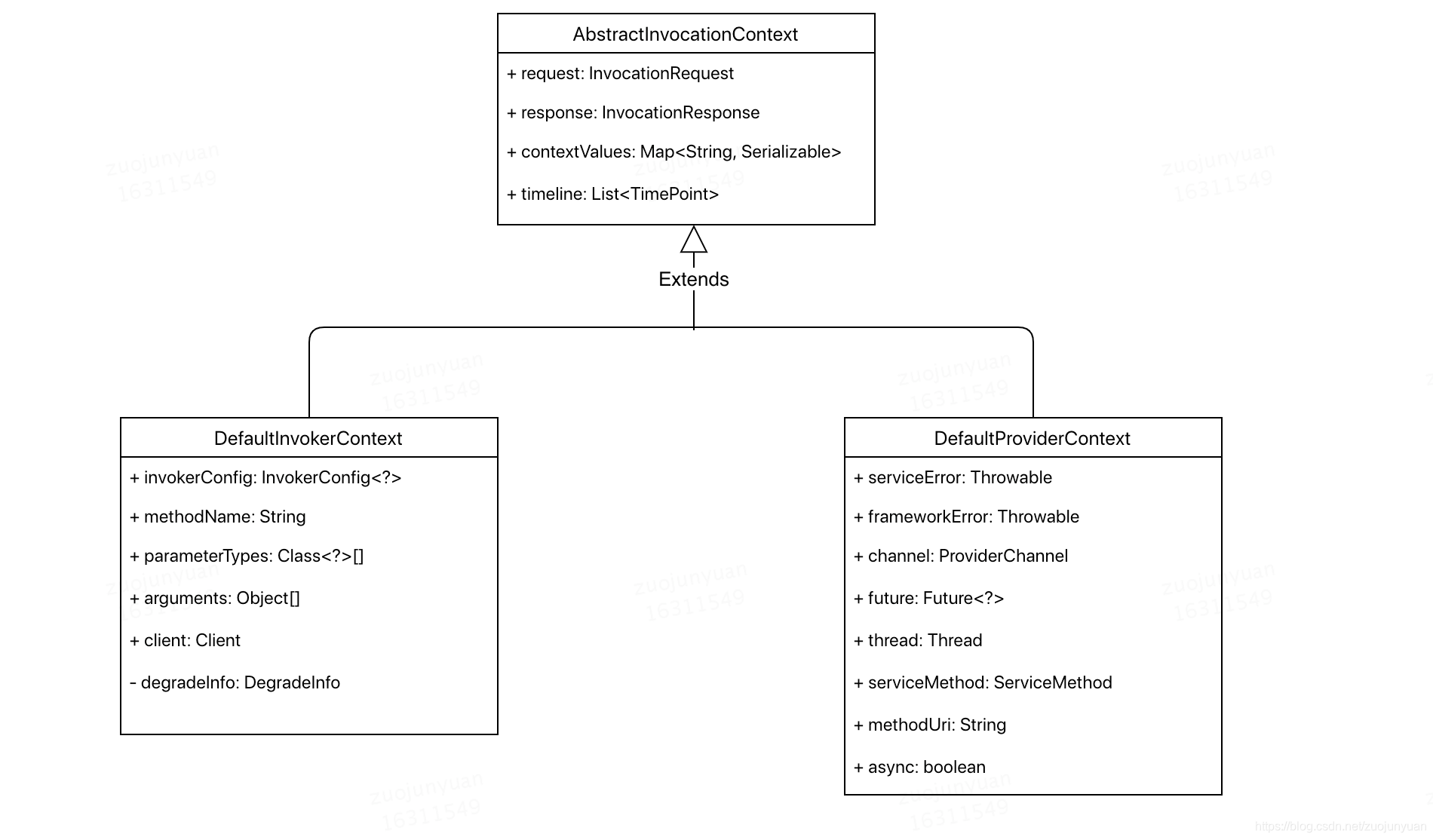

4.4.3 AbstractInvocationContext

4.5 monitor

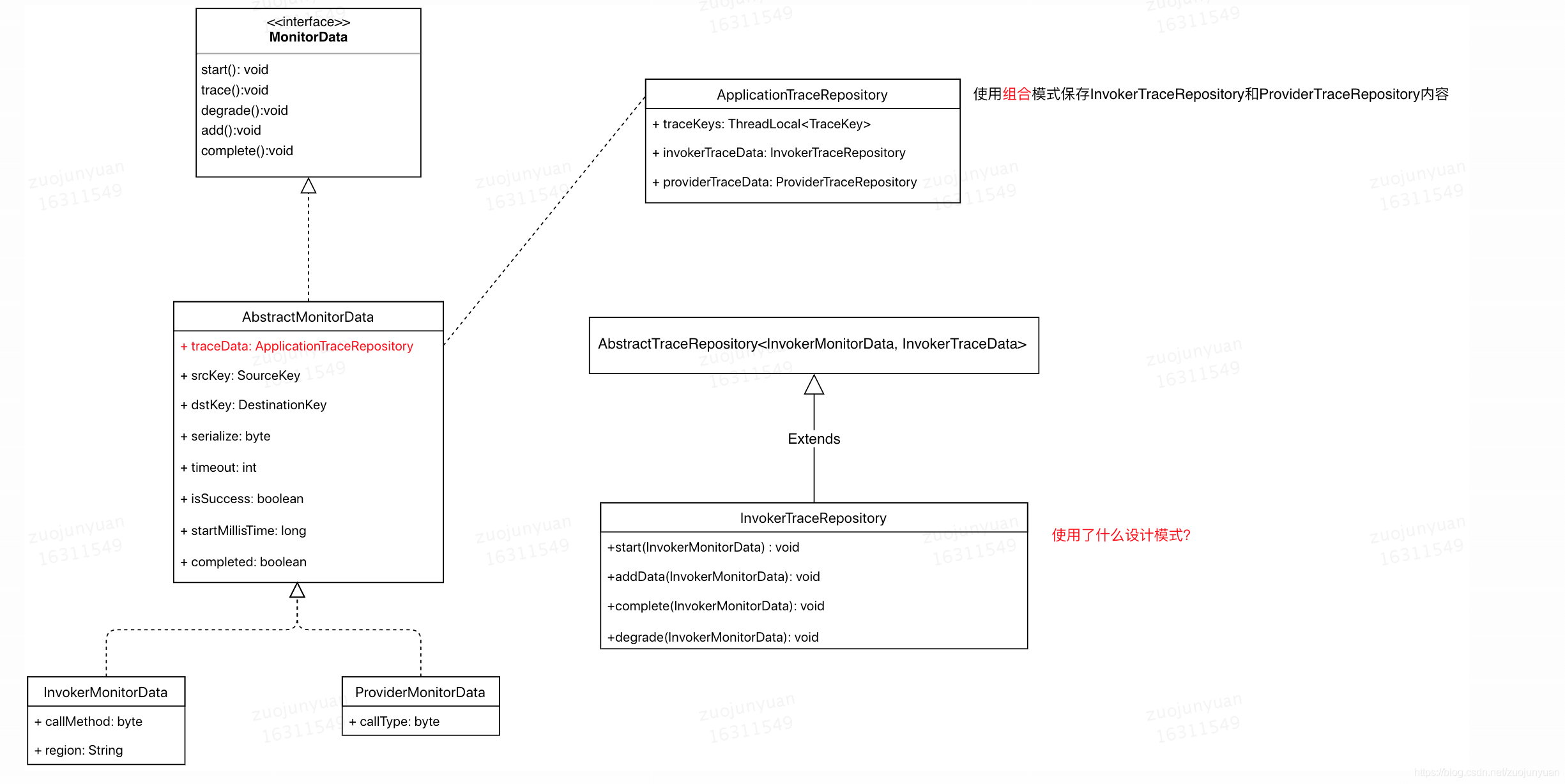

监控数据整体分为两部分内容：监控数据和跟踪数据。监控数据和跟踪数据又根据服务提供者和服务消费者进行细分

4.6 channel

描述：该模块提供了池化Channel,并负责管理channel的生命周期(创建,选择，关闭和重连)

类图如下：

4.7. Invoker

描述：实现服务消费者

4.7.1 client初始化过程

在Spring框架中，service client是通过referenceBean(实现Spring框架提供的FactoryBean代理)初始化的

public void init() throws Exception {
        if (StringUtils.isBlank(interfaceName)) {
            throw new IllegalArgumentException("invalid interface:" + interfaceName);
        }
        this.objType = ClassUtils.loadClass(this.classLoader, this.interfaceName.trim());
        InvokerConfig<?> invokerConfig = new InvokerConfig(this.objType, this.url, this.timeout, this.callType,
                this.serialize, this.callback, this.suffix, this.writeBufferLimit, this.loadBalance, this.cluster,
                this.retries, this.timeoutRetry, this.vip, this.version, this.protocol);
        invokerConfig.setClassLoader(classLoader);
        invokerConfig.setSecret(secret);
        invokerConfig.setRegionPolicy(regionPolicy);

        if (!CollectionUtils.isEmpty(methods)) {
            Map<String, InvokerMethodConfig> methodMap = new HashMap<String, InvokerMethodConfig>();
            invokerConfig.setMethods(methodMap);
            for (InvokerMethodConfig method : methods) {
                methodMap.put(method.getName(), method);
            }
        }

        checkMock(); // 降级配置检查
        invokerConfig.setMock(mock);
        checkRemoteAppkey();
        invokerConfig.setRemoteAppKey(remoteAppKey);

        this.obj = ServiceFactory.getService(invokerConfig);
        configLoadBalance(invokerConfig);
    }

流程如下：

1.根据xml bean配置的interfaceName确定代理类型

2.根据xml bean配置内容创建InvokerConfig对象

3.检查降级配置和远程appkey

4.创建Invoker Service

5.配置InvokerConfig对象的负载均衡策略

Invoker Service创建过程如下：

1.启动InvokerBootStrap

2.通过代理方式创建InvokerService

代理格式：
