本文介绍了如何使用ZSR-WE-2184S设备将Modbus RTU协议转换为Modbus TCP，实现模拟量和开关量的采集。通过配置参数、MODSCAN软件测试，详细展示了读写DO1和DI1的操作过程，并提供了相关功能码的使用说明。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

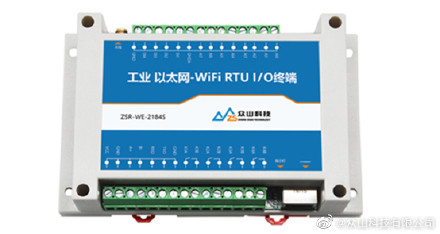

一、准备一台Modbus RTU转Modbus TCP设备，型号：ZSR-WE-2184S；

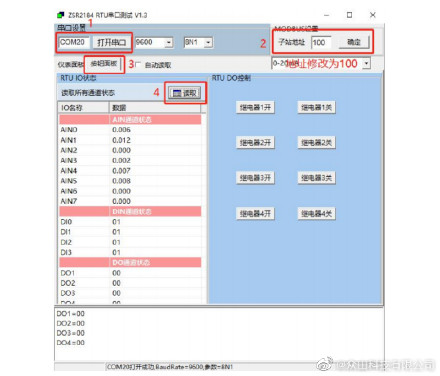

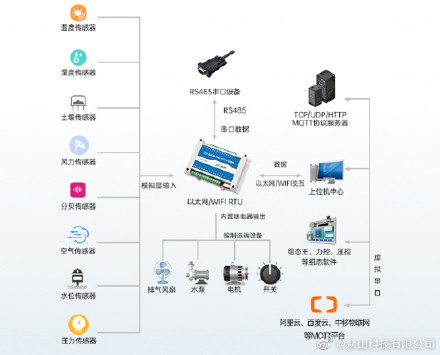

二、将ZSR-WE-2184S与上位机、传感器物理连接，下载ZSR-WE-2184S官方说明书与配置软件，配置ZSR-WE-2184S与下位机、服务器通讯参数；

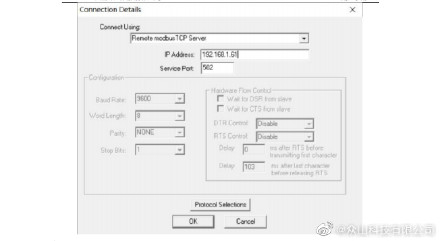

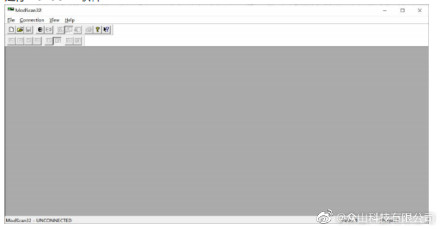

三、通过测试软件测试运行MODSCAN 软件，选择MODBUS TCP协议，输入设备IP地址，以及服务端口502。


设置显示格式为浮点数格式


即可看到各个模拟量通道的值。
