Digital Camera Sensor 曝光三要素

本文详细介绍了摄影中的曝光三角概念,即光圈、快门速度和ISO感光度三个关键因素如何共同作用于照片的曝光效果。光圈控制通光面积并影响景深,快门速度控制光线进入时间并影响运动模糊的程度,ISO则调节传感器对光线的敏感度。

曝光三要素

在这里插入图片描述

曝光参数包括三要素,也就是相机曝光三角:相机孔径、ISO speed、 曝光时间

相机孔径(光圈)
  • 控制通光面积,影响景深

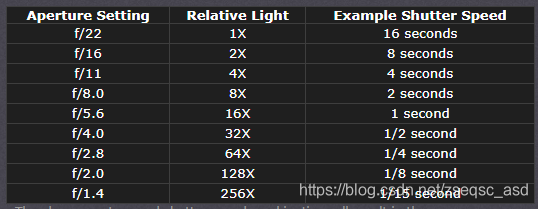

光圈的面积越大,那么f指数越小;光圈的面积和F指数呈反比,F指数是焦距和光圈的反比

在这里插入图片描述

  • their light-gathering ability is also affected by their transmission efficiency
快门速度:
  • 控制光通过的时间, 影响运动模糊
    曝光时间和进光亮是1:1的关系
    在这里插入图片描述
ISO
  • 用于控制相机传感器对光的灵敏度,增大ISO的值将会急剧的增加噪声,影响图像噪声
    其与感光量也是1:1的关系

ISO speeds include 100, 200, 400 and 800
With compact cameras, an ISO speed in the range of 50-200 generally produces acceptably low image noise
