Linux深入理解内存管理33（基于Linux6.6）---匿名映射介绍

一、概念

匿名映射 是指将虚拟内存区域映射到一个未命名的、无文件关联的内存区域。与文件映射不同，匿名映射不涉及任何文件，而是直接在进程的虚拟地址空间中分配内存。

在 Linux 和其他类 Unix 操作系统中，匿名映射通常通过 mmap() 系统调用来实现。当你使用 mmap() 创建匿名映射时，通常不会指定文件名或文件描述符，而是使用特殊的标志来表示这是一个匿名映射。

匿名映射的特点

没有文件关联：
- 匿名映射不与磁盘文件关联，表示该内存区域并不是从某个文件中加载的，而是由操作系统直接分配的。
虚拟内存分配：
- 内存区域是由操作系统通过虚拟内存管理机制分配的。这些内存区域通常会在进程退出时自动释放。
支持共享与私有映射：
- 匿名映射可以选择是共享（MAP_SHARED）还是私有（MAP_PRIVATE）。共享映射的内存区域在多个进程间共享，而私有映射的内存区域在各个进程中是独立的。
页面交换：
- 匿名映射的内存区域通常可以被交换到磁盘上（通过交换空间），以便腾出物理内存供其他进程使用。内存中的页面在不使用时会被换出（swap out），当再次需要时会被换入（swap in）。
可用于动态内存分配：
- 通过匿名映射，程序可以动态地分配内存区域，而无需依赖堆（heap）或栈（stack）。这对于需要大块内存的应用程序（如数据库、大型数据处理等）非常有用。
默认初始化为零：
- 通常，使用 mmap() 创建的匿名映射内存会被初始化为零。程序可以通过访问这些内存来读取和写入数据。

由于应用程序申请内存后，内核分配了虚拟内存，当访问所需要的的内存时候，才会分配实际的物理内存，才能节省实际内存的使用。来看看匿名映射和文件映射的区别

匿名页面，是指那些没有关联到文件页，如进程堆、栈、数据段和任务已修改的共享库等，不是以文件形式存在，因此无法和磁盘文件交换
文件页面，也就是映射文件的页，对于文件映射背景的页面，程序可以通过read/write/mmap去读，当通过任何一种方式从磁盘读取文件时，内存都会给你申请一个pace cache来缓存硬盘内容。例如通过mmap映射文件到虚拟内存然后读文件，进程的代码段等，这些页都是由缓存

1.1、匿名映射缺页异常的触发情况

知道了匿名页，那么在什么情况下会触发匿名映射的缺页异常呢？我们比较常见的有

当应用程序使用malloc来申请一块内存(堆分配)，在没有使用这块内存之前，仅仅是分配了虚拟内存，并没有分配物理内存，当第一次去访问的时候，才会通过缺页异常来分配物理页面，建立和虚拟页面的映射关系。
当应用程序使用mmap来创建匿名的内存映射的时候，页同样只是分配了虚拟内存，并没有分配物理内存，第一次去访问的时候，才会通过触发缺页异常来分配物理页面，建立和虚拟页的映射关系。
当函数的局部变量比较大，或者函数调用的层次比较深，导致当前的栈不够用，这个时候需要扩大栈，这个时候也会触发缺页异常来分配物理页面。

1.2、零页面时什么？

在系统初始化过程中分配了一个页面的内存，这段内存在初始化的时候全部填充为0，内核是如何分配零页面的。

/*
 * empty_zero_page is a special page that is used for
 * zero-initialized data and COW.
 */
struct page *empty_zero_page;
EXPORT_SYMBOL(empty_zero_page);

并在paging_init中对这个零页进行了初始化，可以看到定义了一个全局变量empty_zero_page，在下面的代码中为这个分配了4K的内存空间，并完成了虚拟到物理的映射

	zero_page = early_alloc(PAGE_SIZE);
	bootmem_init();
	empty_zero_page = virt_to_page(zero_page);
	__flush_dcache_page(NULL, empty_zero_page);

那么为什么需要零页面映射呢？

它的数据都是0填充，读的数据都是0
其主要作用就是只要用户引用一个只读的匿名页面，并没有进行写操作，缺页中断处理中，内核就不会给用户进程分配新的页面，都会映射到这个页面中，从而节约内存空间

二、代码流程

在缺页中断处理中，匿名页面的触发条件为下面的两个条件，当满足这两个条件的时候就会调用do_anonymous_page函数来处理匿名映射缺页异常，代码实现在mm/memory.c文件中。

发生缺页的地址所在页表项不存在
是匿名页，即是vma->vm_ops为空，即vm_operations函数指针为空

知道在进程的task_struct结构中包含了一个mm_struct结构的指针，mm_struct用来描述一个进程的虚拟地址空间。进程的 mm_struct 则包含装入的可执行映像信息以及进程的页目录指针pgd。该结构还包含有指向 vm_area_struct 结构的几个指针，每个 vm_area_struct 代表进程的一个虚拟地址区间。vm_area_struct 结构含有指向vm_operations_struct 结构的一个指针，vm_operations_struct 描述了在这个区间的操作。vm_operations 结构中包含的是函数指针；其中，open、close 分别用于虚拟区间的打开、关闭，而nopage 用于当虚存页面不在物理内存而引起的“缺页异常”时所应该调用的函数。

2.1、do_anonymous_page流程

内核用vma_is_anonymous()判断vma是否为匿名映射，其实就是检查vma->vm_ops是否为空。

include/linux/mm.h

static inline bool vma_is_anonymous(struct vm_area_struct *vma)
{
    return !vma->vm_ops;
}

mm/memory.c

/*
 * We enter with non-exclusive mmap_lock (to exclude vma changes,
 * but allow concurrent faults), and pte mapped but not yet locked.
 * We return with mmap_lock still held, but pte unmapped and unlocked.
 */
static vm_fault_t do_anonymous_page(struct vm_fault *vmf)
{
	struct vm_area_struct *vma = vmf->vma;
	struct page *page;
	vm_fault_t ret = 0;
	pte_t entry;

	/* File mapping without ->vm_ops ? */
	if (vma->vm_flags & VM_SHARED)
		return VM_FAULT_SIGBUS;

	/*
	 * Use pte_alloc() instead of pte_alloc_map().  We can't run
	 * pte_offset_map() on pmds where a huge pmd might be created
	 * from a different thread.
	 *
	 * pte_alloc_map() is safe to use under mmap_write_lock(mm) or when
	 * parallel threads are excluded by other means.
	 *
	 * Here we only have mmap_read_lock(mm).
	 */
	if (pte_alloc(vma->vm_mm, vmf->pmd))
		return VM_FAULT_OOM;

	/* See comment in handle_pte_fault() */
	if (unlikely(pmd_trans_unstable(vmf->pmd)))
		return 0;

	/* Use the zero-page for reads */
	if (!(vmf->flags & FAULT_FLAG_WRITE) &&
			!mm_forbids_zeropage(vma->vm_mm)) {
		entry = pte_mkspecial(pfn_pte(my_zero_pfn(vmf->address),
						vma->vm_page_prot));
		vmf->pte = pte_offset_map_lock(vma->vm_mm, vmf->pmd,
				vmf->address, &vmf->ptl);
		if (!pte_none(*vmf->pte)) {
			update_mmu_tlb(vma, vmf->address, vmf->pte);
			goto unlock;
		}
		ret = check_stable_address_space(vma->vm_mm);
		if (ret)
			goto unlock;
		/* Deliver the page fault to userland, check inside PT lock */
		if (userfaultfd_missing(vma)) {
			pte_unmap_unlock(vmf->pte, vmf->ptl);
			return handle_userfault(vmf, VM_UFFD_MISSING);
		}
		goto setpte;
	}

	/* Allocate our own private page. */
	if (unlikely(anon_vma_prepare(vma)))
		goto oom;
	page = alloc_zeroed_user_highpage_movable(vma, vmf->address);
	if (!page)
		goto oom;

	if (mem_cgroup_charge(page_folio(page), vma->vm_mm, GFP_KERNEL))
		goto oom_free_page;
	cgroup_throttle_swaprate(page, GFP_KERNEL);

	/*
	 * The memory barrier inside __SetPageUptodate makes sure that
	 * preceding stores to the page contents become visible before
	 * the set_pte_at() write.
	 */
	__SetPageUptodate(page);

	entry = mk_pte(page, vma->vm_page_prot);
	entry = pte_sw_mkyoung(entry);
	if (vma->vm_flags & VM_WRITE)
		entry = pte_mkwrite(pte_mkdirty(entry));

	vmf->pte = pte_offset_map_lock(vma->vm_mm, vmf->pmd, vmf->address,
			&vmf->ptl);
	if (!pte_none(*vmf->pte)) {
		update_mmu_tlb(vma, vmf->address, vmf->pte);
		goto release;
	}

	ret = check_stable_address_space(vma->vm_mm);
	if (ret)
		goto release;

	/* Deliver the page fault to userland, check inside PT lock */
	if (userfaultfd_missing(vma)) {
		pte_unmap_unlock(vmf->pte, vmf->ptl);
		put_page(page);
		return handle_userfault(vmf, VM_UFFD_MISSING);
	}

	inc_mm_counter_fast(vma->vm_mm, MM_ANONPAGES);
	page_add_new_anon_rmap(page, vma, vmf->address);
	lru_cache_add_inactive_or_unevictable(page, vma);
setpte:
	set_pte_at(vma->vm_mm, vmf->address, vmf->pte, entry);

	/* No need to invalidate - it was non-present before */
	update_mmu_cache(vma, vmf->address, vmf->pte);
unlock:
	pte_unmap_unlock(vmf->pte, vmf->ptl);
	return ret;
release:
	put_page(page);
	goto unlock;
oom_free_page:
	put_page(page);
oom:
	return VM_FAULT_OOM;
}

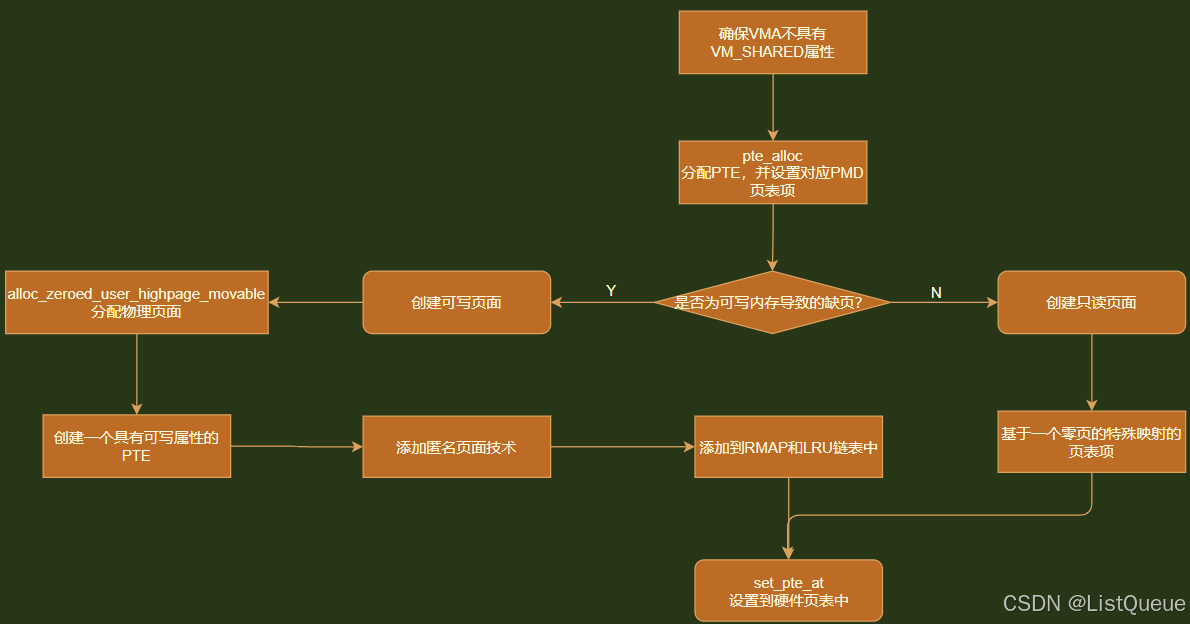

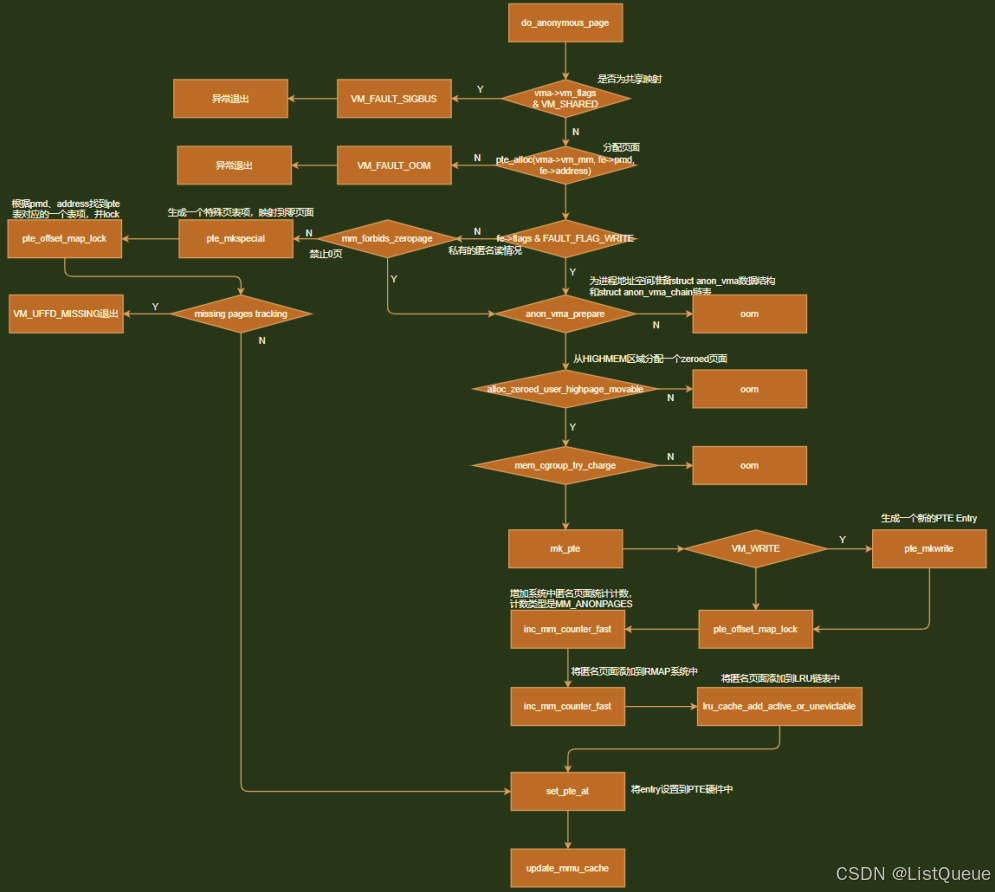

对于do_anonymous_page其处理流程如下图所示：

检查是否是共享进程，主要是为了防止共享的VMA进入匿名页面的缺页中断。
使用pte_alloc来分配一个PTE，并且把PTE设置称为对应的PMD页表项中。
根据参数flags来判断是否需要可写权限，当需要分配的内存只有只读属性的时候，系统会使用一个内容填充为0的全局页面，也就是0页面empty_zero_page。

my_zero_pfn获取系统零页的帧号，pte_mkspecial用来设置PTE中的PET_SPECIAL位，用来表示这个特殊映射页面。
pte_offset_map_lock获取PTE，获取成功后，就跳转到setpte标签处。

处理VMA属性是可写的情况，首先，anon_vma_prepare为建立RMAP做准备，使用alloc_zeroed_user_highpage_movable函数来分配一个可移动的匿名页面，其分配页面的最终会调用伙伴系统的核心函数alloc_pages，这里的页面分配会优先使用高端内存，但是对于64位的系统已经没有高端内存的概念了。
通过mk_pte、pte_mkdirty、pte_mkwrite等生成一个新的PTE，这个新的PTE是基于刚分配的物理页面的帧号建立起来的。
pte_offset_map_lock获取address对应的PTE，同时会申请一个自旋锁。
inc_mm_counter_fast增加进程匿名页面的计数，匿名页面的计数类型是MM_ANONPAGES。

page_add_new_anon_rmap把匿名页面添加到RMAP系统中。
lru_cache_add_active_or_unevictable把匿名页面添加到LRU链表中，在以后的kswap内核模块中会用到LRU链表。

在setpte标签处，通过set_pte_at函数将设置到硬件的页表中，通过更新cache的配置：

在匿名页面的缺页异常中，我们使用了系统零页页面。因为对于malloc函数来说，分配的内存仅仅是进程地中空间中的虚拟内存。当用户程序需要读这个malloc分配的虚拟内存，那么系统就会返回全是0的数据，因此linux内核就不必为这种情况单独分配物理内存，而使用系统零页，即使系统零页来映射malloc分配的虚拟内存。当程序需要写这个页面的时候，就会触发一个缺页异常，于是缺页异常就变成了写时复制的缺页异常。总之，应用程序使用malloc来分配虚拟内存时，有以下几种情况

malloc分配内存后，直接读：这种情况下，在linux内核中会进入匿名页面的缺页中断，使用系统零页进行映射，这时映射的PTE属性是只读
malloc分配内存后，先读后写：这种情况下，读的操作会让linux内核使用系统零页来建立页表的映射关系，这时PTE的属性是只读的。当应用程序需要往这个虚拟内存中写内容时，又触发了另外一个缺页异常，也就是后面的写时复制技术
malloc分配内存后，直接写：这种情况下，在Linux内核中会进入缺页匿名的缺页异常中，使用alloc_zeroed_user_highpage_movable函数分配一个新的页面，并且使用该页面来设置PTE，这时候这个PTE的属性是可写的。

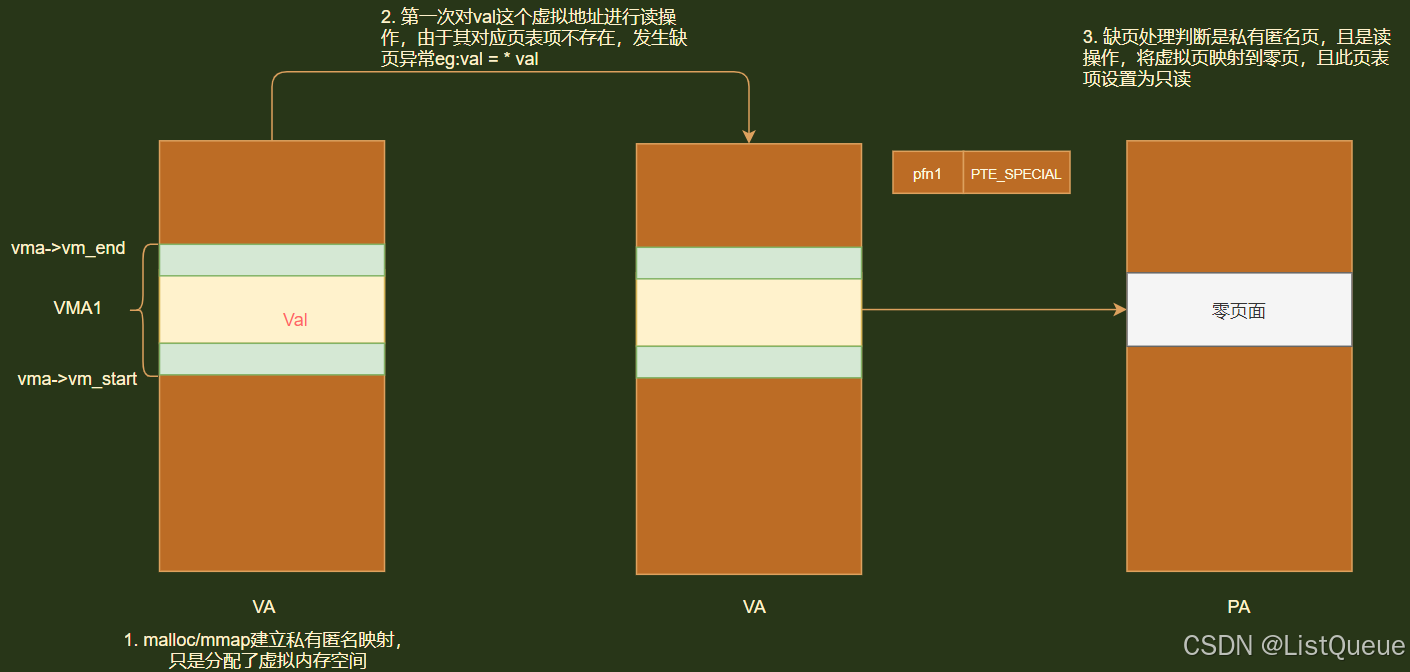

2.2、第一次读匿名页

对于第一次读匿名映射，内核的处理代码如下所示：

mm/memory.c

static vm_fault_t do_anonymous_page(struct vm_fault *vmf)
{
...

	/* Use the zero-page for reads */
	if (!(vmf->flags & FAULT_FLAG_WRITE) &&
			!mm_forbids_zeropage(vma->vm_mm)) {
		entry = pte_mkspecial(pfn_pte(my_zero_pfn(vmf->address),
						vma->vm_page_prot));
		vmf->pte = pte_offset_map_lock(vma->vm_mm, vmf->pmd,
				vmf->address, &vmf->ptl);
		if (!pte_none(*vmf->pte)) {
			update_mmu_tlb(vma, vmf->address, vmf->pte);
			goto unlock;
		}
		ret = check_stable_address_space(vma->vm_mm);
		if (ret)
			goto unlock;
		/* Deliver the page fault to userland, check inside PT lock */
		if (userfaultfd_missing(vma)) {
			pte_unmap_unlock(vmf->pte, vmf->ptl);
			return handle_userfault(vmf, VM_UFFD_MISSING);
		}
		goto setpte;
	}
...
}

pfn_pte用来将页帧号和页表属性拼接为页表项值，是将pfn左移PAGE_SHIFT位（一般为１２bit），或上pgprot_val(prot)

#define pfn_pte(pfn,prot)    (__pte(((phys_addr_t)(pfn) << PAGE_SHIFT) | pgprot_val(prot)))

而对于pfn，则使用内核初始化设置的empty_zero_page这个零页得到的页帧号，这个之前已经介绍过。

static inline unsigned long my_zero_pfn(unsigned long addr)
{
	extern unsigned long zero_pfn;
	return zero_pfn;
}

而第二个参数port是vma->vm_page_port，这个是vma的访问权限，在做内存映射的mmap的时候被设置，那么代码中如何设置的呢？mm/mmap.c中do_brk会通过以下配置这个参数：

vma->vm_page_prot = vm_get_page_prot(flags);

pgprot_t vm_get_page_prot(unsigned long vm_flags)
{
	return __pgprot(pgprot_val(protection_map[vm_flags &
				(VM_READ|VM_WRITE|VM_EXEC|VM_SHARED)]) |
			pgprot_val(arch_vm_get_page_prot(vm_flags)));
}

vm_get_page_prot函数会根据传递来的vmflags是否为VMREAD|VMWRITE|VMEXEC|VMSHARED来转换为保护位组合，继续往下看：

static pgprot_t protection_map[16] __ro_after_init = {
	[VM_NONE]					= __PAGE_NONE,
	[VM_READ]					= __PAGE_READONLY,
	[VM_WRITE]					= __PAGE_COPY,
	[VM_WRITE | VM_READ]				= __PAGE_COPY,
	[VM_EXEC]					= __PAGE_READONLY_EXEC,
	[VM_EXEC | VM_READ]				= __PAGE_READONLY_EXEC,
	[VM_EXEC | VM_WRITE]				= __PAGE_COPY_EXEC,
	[VM_EXEC | VM_WRITE | VM_READ]			= __PAGE_COPY_EXEC,
	[VM_SHARED]					= __PAGE_NONE,
	[VM_SHARED | VM_READ]				= __PAGE_READONLY,
	[VM_SHARED | VM_WRITE]				= __PAGE_SHARED,
	[VM_SHARED | VM_WRITE | VM_READ]		= __PAGE_SHARED,
	[VM_SHARED | VM_EXEC]				= __PAGE_READONLY_EXEC,
	[VM_SHARED | VM_EXEC | VM_READ]			= __PAGE_READONLY_EXEC,
	[VM_SHARED | VM_EXEC | VM_WRITE]		= __PAGE_SHARED_EXEC,
	[VM_SHARED | VM_EXEC | VM_WRITE | VM_READ]	= __PAGE_SHARED_EXEC
};
DECLARE_VM_GET_PAGE_PROT

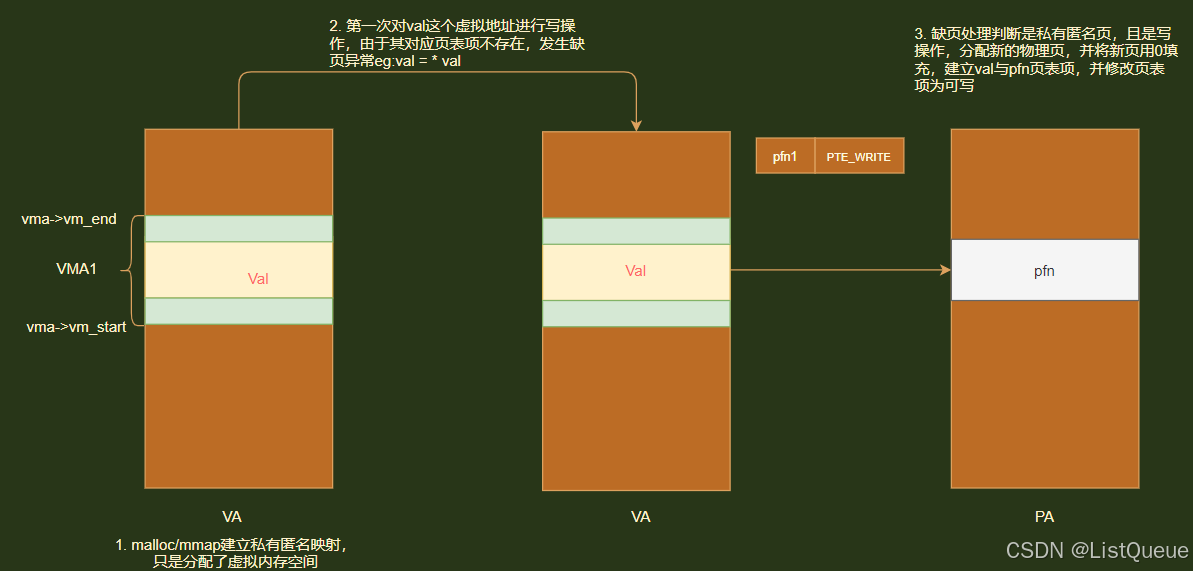

2.3、第一次写匿名页

当判断不是读操作导致的缺页的时候，则是写操作造成，处理写私有的匿名页情况，请记住这依然是第一次访问这个匿名页只不过是写访问而已。首先使用anon_vma_prepare准备好逆向映射机制的数据结构，以接受一个新的匿名区域，这个后面反向映射的时候会单独学习。然后使用alloc_zeroed_user_highpage_movable分配对应物理页。其处理流程如下：

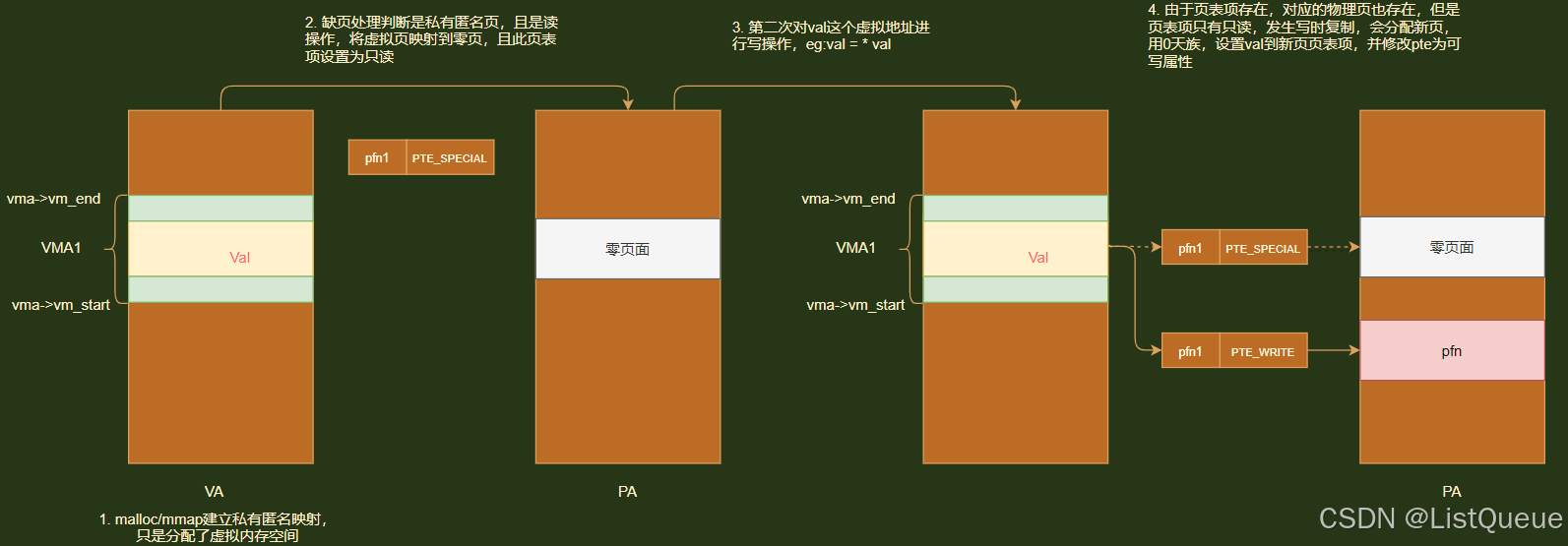

2.4、读之后写匿名页

读之后写匿名页，其实已经很简单了，那就是发生COW写时复制缺页，其处理流程如下：

三、总结

1. 匿名映射的缺页异常说明

匿名映射缺页异常是应用程序访问内存空间常见的一种异常，对于匿名映射是用户空间通过malloc/mmap接口函数来分配内存，映射完成后，只是获取了一块虚拟内存，并没有为其分配物理内存。

当第一次访问的时候，如果是读访问，将会映射到零页上去，以减小不必要的内存分配。
如果是写操作，则会分配的新的物理页，并用0来填充，然后映射到虚拟页。
如果是写读访问，然后是写访问，则会发生两次缺页异常，第一次采用匿名缺页异常的读操作处理，第二次则是按照写时复制技术处理。

2. 匿名映射的缺页异常流程

以下是匿名映射缺页异常的简要流程：

进程访问虚拟内存：进程尝试读取或写入匿名映射的虚拟内存区域。
缺页检测：由于该虚拟页面尚未被映射到物理内存，硬件会触发一个缺页异常（Page Fault）。此时，操作系统会通过页表判断该页面是否已被加载到内存中。
检查映射类型：操作系统会检查这个虚拟页面的映射类型：
- 如果是匿名映射（MAP_ANONYMOUS），并且没有内容预先填充，则该页面通常会被初始化为零，或者根据映射的权限，进行必要的操作（如私有映射的写入保护）。
- 如果是共享映射（MAP_SHARED），多个进程可能会共享这个页面，操作系统需要确保这些共享页面的一致性。
加载或分配页面：操作系统通过以下方式来处理缺页：
- 对于匿名映射，操作系统通常会为该页面分配物理内存。如果页面是私有的（如 MAP_PRIVATE），操作系统会分配一个新的物理页面，并将其清零（初始化为零）。
- 对于共享映射，操作系统可能需要同步其他进程对该页面的访问。
更新页表：操作系统会更新进程的页表，将新的物理页面映射到虚拟地址上。
返回到进程执行：一旦缺页异常处理完成，进程继续执行，访问的虚拟页面被成功加载到物理内存中。

3. 匿名映射的缺页异常处理

在匿名映射中，缺页异常的处理有一些特殊的注意事项，主要包括以下几点：

初始化为零：当进程首次访问匿名映射的页面时，操作系统会通常将该页面初始化为零（除非设置了其他初始化选项）。这意味着进程访问的匿名映射页面可能包含空白内容，直到进程实际写入数据。
按需加载（Demand Paging）：在大多数现代操作系统中，匿名映射会使用按需分页的方式。当进程访问一个未加载的页面时，操作系统仅在此时才将页面加载到内存中，而不是提前加载整个映射区域。这可以减少内存的浪费，尤其是在内存较大的情况下。
私有映射与共享映射的区别：对于 MAP_PRIVATE 类型的匿名映射，缺页异常通常会导致操作系统为该进程分配一页新的物理内存，并将其内容清零。而对于 MAP_SHARED 类型的匿名映射，缺页异常可能会影响到其他共享该页面的进程，因此操作系统需要确保所有进程能够看到相同的内存内容。

4. 缺页异常的性能考虑

缺页异常的处理通常涉及以下几个步骤，这会引入一定的性能开销：

磁盘I/O：如果缺页的页面不在物理内存中，操作系统可能需要从磁盘或交换空间中加载页面。这一过程可能会显著影响性能，特别是在内存不足或页面很大时。
内存分配和映射：为处理缺页异常，操作系统需要进行内存分配和页表更新，这会占用 CPU 时间，并且可能引起缓存失效。
页面交换（Swapping）：如果物理内存资源紧张，操作系统可能会将其他不常用的页面交换到磁盘（swap），然后再加载所需的页面，这可能导致更多的延迟。
