Linux I2C设备分析1（基于Linux6.6）---总体框架

前言

在 Linux 中，I2C（Inter-Integrated Circuit）是一种常用的串行通信协议，用于在低速设备（如传感器、时钟芯片、EEPROM等）与主机（如微控制器、嵌入式系统）之间传输数据。I2C 总线采用主从架构，允许多个设备通过两个信号线（SDA：数据线，SCL：时钟线）进行通信。I2C 设备驱动模型是 Linux 内核中用于管理 I2C 设备的基础框架。

1. I2C 总线和 I2C 设备

I2C 协议通过两条线（SDA 和 SCL）提供双向的数据传输。I2C 总线上的设备可以有多个，其中一个是主设备，其他是从设备。每个 I2C 从设备都有唯一的地址。

在 Linux 内核中：

I2C 总线控制器驱动负责处理与 I2C 总线本身相关的操作（如启动、停止、时钟信号控制等）。
I2C 设备驱动负责与连接到 I2C 总线的特定设备进行通信。

2. I2C 设备驱动模型的主要组件

I2C 设备驱动模型的主要组件包括：

I2C 总线驱动（I2C Bus Driver）
I2C 设备结构（i2c_device_id）
I2C 设备驱动结构（i2c_driver）

一、I2C控制器-CPU-I2C设备间的关系

在分析的LINUX设备驱动模型以及PLATFORM驱动模型，均只涉及总线-

设备-驱动，而i2c驱动模型则多了i2c适配器抽象，为什么会多个i2c适配器呢，它和i2c设备、i2c驱动、i2c总线的关系是怎样的呢，下面通过如下逻辑图进行说明。

如下图所示，CPU通过片间总线与I2C控制器通信，而各I2C设备则通过I2C总线与I2C控制器铜线。具体说明如下：

CPU与I2C控制器之间主要是通过片间总线进行通信（如APB总线），但针对驱动工程师而言，对CPU与I2C控制器之间的片间总线是无感知的，驱动工程师只需要通过映射至CPU地址空间的寄存器地址，通过对寄存器进行读写即可与I2C控制器通信；
I2C控制器与I2C设备之间则通过I2C总线进行通信，而I2C控制器作为主模式时，则实现用于产生时序、启动或停止传输等功能。而我们可以为该I2C控制器编写相应的驱动，实现时序产生、启动或停止传输时序，建立数据通信渠道，实现CPU与具体的I2C设备间的数据通信。
而针对具体的I2C设备，由于其实现的功能不同（rtc设备、风扇、温度传感器等），因此若要驱动具体的I2C设备，则需要针对具体的I2C设备编写相应的驱动程序。

针对上面CPU-I2C控制器-I2C设备，我们也可以进行相应的抽象，如I2C控制器及其驱动、I2C

设备及其设备、I2C设备依附于具体的I2C控制器（需要借助具体I2C控制器的方法，才可以与挂载其上的I2C设备通信）、I2C控制器提供产生I2C通信相关的时序等。

以上抽象出的设备与驱动，而在LINUX的I2C驱动模型中，与上面的抽象基本一致：

在LINUX的I2C驱动模型中，其抽象了I2C adapter对应I2C controller，同时需要为每一个I2C控制器编写驱动程序
LINUX定义了I2C client对应I2C设备；
LINUX定义了I2C 的i2c_algorithm，该方法主要由具体的I2C adapter来实现产生I2C控制器与I2C设备间通信的机制（实现时序产生、启动或停止传输时序，建立数据通信渠道）。
LINUX定义了I2C driver，作为对应I2C设备的驱动方法。

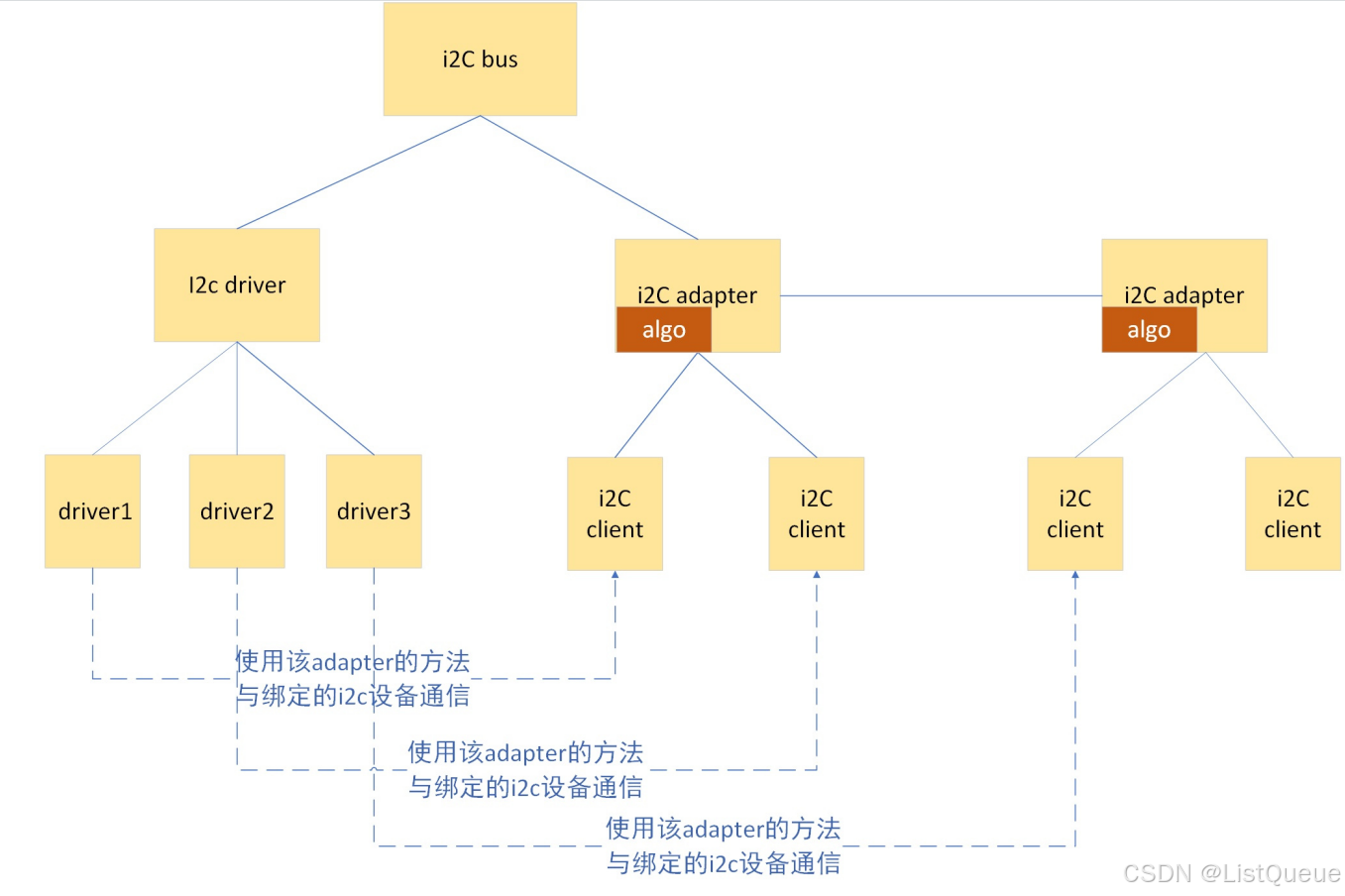

由以上的分析，我们可以看到，LINUX I2C模块通过抽象出I2C adapter、I2C client、I2C driver、i2c_algorithm，实现了I2C总线通信，而I2C模块也是对LINUX设备驱动模型的继承，自然也定义了总线类型的变量（bus_type类型的变量）。如下就是这几个结构体变量的逻辑关联图：

二、I2C模型相关的结构体分析

既然i2c模型也是对linux 设备-总线-驱动模型的继承，因此i2c模块相关的结构体中一定存在bus_type、driver、device-driver这三种类型的变量，否则其将无法使用linux设备-总线-驱动模型。只要是linux系统中使用设备-总线-驱动模型的子模块，基本上其结构体都要包含bus_type、driver、device_driver这三种类型的变量。在i2c中定义了bus_type类型的总线变量，命名为i2c_bus_type。而i2c_client结构体是对一个i2c硬件设备的逻辑抽象，其中包含了device类型的成员变量；i2c_adapter结构体是对一个i2c控制器的逻辑抽象，其中也包含了device类型的成员变量；i2c_driver结构体是对i2c硬件设备的驱动的逻辑抽象，其中包含了device_driver类型的成员变量。分析下i2c_client、i2c_adapter、i2c_driver这三个结构体变量。

2.1、i2c_client结构体

该结构体是i2c硬件设备的逻辑抽象，包括了该i2c设备的地址类型、i2c设备地址、其所依附的adapter指针、其所绑定的i2c驱动、device类型的成员变量、链接至i2c驱动的链接头等信息，其通过adapter、driver指针连接了i2c适配器与驱动。

include/linux/i2c.h

 struct i2c_client {
    /*主要用于设置i2c client的地址类型（10bit还是7bit）等信息*/
	unsigned short flags;		/* div., see below		*/
#define I2C_CLIENT_PEC		0x04	/* Use Packet Error Checking */
#define I2C_CLIENT_TEN		0x10	/* we have a ten bit chip address */
					/* Must equal I2C_M_TEN below */
#define I2C_CLIENT_SLAVE	0x20	/* we are the slave */
#define I2C_CLIENT_HOST_NOTIFY	0x40	/* We want to use I2C host notify */
#define I2C_CLIENT_WAKE		0x80	/* for board_info; true iff can wake */
#define I2C_CLIENT_SCCB		0x9000	/* Use Omnivision SCCB protocol */
					/* Must match I2C_M_STOP|IGNORE_NAK */
    /*标注该i2c设备的地址，7bit或9bit（）*/
	unsigned short addr;		/* chip address - NOTE: 7bit	*/
					/* addresses are stored in the	*/
					/* _LOWER_ 7 bits		*/
	char name[I2C_NAME_SIZE];
    /*该i2c client所依附的i2c适配器*/
	struct i2c_adapter *adapter;	/* the adapter we sit on	*/
    /*该i2c设备所绑定的驱动*/
	struct i2c_driver *driver;	/* and our access routines	*/
    /*对应的device类型的变量，用于使用linux设备驱动模型*/
	struct device dev;		/* the device structure		*/
    /*中断号*/
	int irq;			/* irq issued by device		*/
    /*用于将该设备链接至其绑定的驱动对应的clients链表上*/
	struct list_head detected;
#if IS_ENABLED(CONFIG_I2C_SLAVE)
	i2c_slave_cb_t slave_cb;	/* callback for slave mode	*/
#endif
	void *devres_group_id;		/* ID of probe devres group	*/
};

2.2、i2c_adapter结构体

该结构体的定义如下，主要包括了该adapter提供的方法，该adapter支持的类型（class变量主要用于自动探测尚未注册到i2c总线上的i2c client，需要adapter和i2c driver有共同的类型，且i2c driver支持detect方法时才会自动探测）

include/linux/i2c.h

 struct i2c_adapter {
	struct module *owner;
    /*用于表示该adapter支持自动detect i2c设备的类型（包括spd、hwmon等），若该
    adapter不支持通过detect接口探测尚未注册至i2c bus上的i2c设备，则可不填*/
	unsigned int class;		  /* classes to allow probing for */
    /*该i2c适配器支持的方法，该变量说明了该适配器支持的方法（i2c/smbus，支持访问的方式等等）*/
	const struct i2c_algorithm *algo; /* the algorithm to access the bus */
	void *algo_data;
	/* data fields that are valid for all devices	*/
	const struct i2c_lock_operations *lock_ops;
	struct rt_mutex bus_lock;
	struct rt_mutex mux_lock;

	int timeout;			/* in jiffies */
	int retries;
    /*该adapter对应的device*/
	struct device dev;		/* the adapter device */

    /*adapter的id与名称等*/
	int nr;
	char name[48];
	struct completion dev_released;

	struct mutex userspace_clients_lock;
	struct list_head userspace_clients;

	struct i2c_bus_recovery_info *bus_recovery_info;
	const struct i2c_adapter_quirks *quirks;

	struct irq_domain *host_notify_domain;
	struct regulator *bus_regulator;
};

2.3、i2c_driver结构体

该结构体的定义如下，其中class的含义与i2c_adapter中的含义相同，而detect函数指针就是上面所说对未注册进i2c总线的I2c设备进行自动探测，并注册进i2c总线中；而probe、remove等接口则主要是对设备驱动模型中device_driver中对应函数指针的实例；而attach_adapter接口则是在adapter注册进i2c总线时，对adapter下所有未注册的设备进行探测与匹配注册的操作，目前该接口已不推荐使用；而id_table主要用于说明该驱动支持哪些i2c client；address_list主要是配置detect函数指针使用，当探测尚未注册的i2c 设备时，仅对该变量中定义的i2c设备地址进行探测操作。

include/linux/i2c.h

 struct i2c_driver {
    /*该变量主要指示该driver支持的类型，包括hwmon、内存相关的spd等，主要用于detect某一个adapter下的
    已挂载的硬件设备（且该硬件设备对应的逻辑设备未注册到i2c总线上）。*/
	unsigned int class;

	/* Notifies the driver that a new bus has appeared. You should avoid
	 * using this, it will be removed in a near future.
	 */
	/*该接口主要用于新注册adapter时，通过遍历i2c总线上所有已注册的驱动程序，针对每一个驱动均调用
    attach_adapter接口，识别该adapter上挂载的i2c设备，并未识别到的设备创建其对应的i2c_client*/
	int (*attach_adapter)(struct i2c_adapter *) __deprecated;

	/* Standard driver model interfaces */
    /*设备驱动模型的probe接口，在driver_register/device_register时，对于已注册的device和driver，
    若匹配则调用driver_probe_device进行探测操作，最终即调用该驱动的probe接口*/
	int (*probe)(struct i2c_client *, const struct i2c_device_id *);
    /*设备驱动模型的probe接口，在driver_unregister/device_unregister时，对于已绑定的device-driver，
    调用__device_release_driver进行移除操作，最终会调用该去的的remove接口*/
	int (*remove)(struct i2c_client *);

	/* driver model interfaces that don't relate to enumeration  */
    /*电源管理相关的接口*/
	void (*shutdown)(struct i2c_client *);
	int (*suspend)(struct i2c_client *, pm_message_t mesg);
	int (*resume)(struct i2c_client *);

	/* Alert callback, for example for the SMBus alert protocol.
	 * The format and meaning of the data value depends on the protocol.
	 * For the SMBus alert protocol, there is a single bit of data passed
	 * as the alert response's low bit ("event flag").
	 */
	void (*alert)(struct i2c_client *, unsigned int data);

	/* a ioctl like command that can be used to perform specific functions
	 * with the device.
	 */
	int (*command)(struct i2c_client *client, unsigned int cmd, void *arg);

    /*设备驱动模型中的device-driver类型变量，为了继承设备驱动模型，包含该变量，即可
    使用设备驱动模型中的相应接口，实现驱动注册、驱动与设备的探测与移除等等内容*/
	struct device_driver driver;
    /*该驱动支持的设备列表，该变量主要用于设备与驱动的匹配*/
	const struct i2c_device_id *id_table;

	/* Device detection callback for automatic device creation */
    /*该接口的作用是若已注册到i2c总线上的adapter上挂载的物理设备，并没有创建对应的逻辑对象，则调用
    该接口，并根据该驱动的address_list上支持的地址类型，进行搜索该adapter上挂载的物理设
    备（且没有创建对应的逻辑对象）*/
	int (*detect)(struct i2c_client *, struct i2c_board_info *);
    /*表明该驱动所支持的i2c设备的地址列表*/
	const unsigned short *address_list;
	struct list_head clients;
	u32 flags;
};

三、i2c模块各结构体间的关联

在分析具体的实现前，先分析i2c模块的结构体间的关联，当对结构体间的关联熟悉后，再分析实现就简单很多。

主要从以下几个方面进行说明：

I2c各结构体之间设备驱动模型的关联、i2c adapter与i2c client的关联、i2c adapter与i2c client、i2c driver的关联。

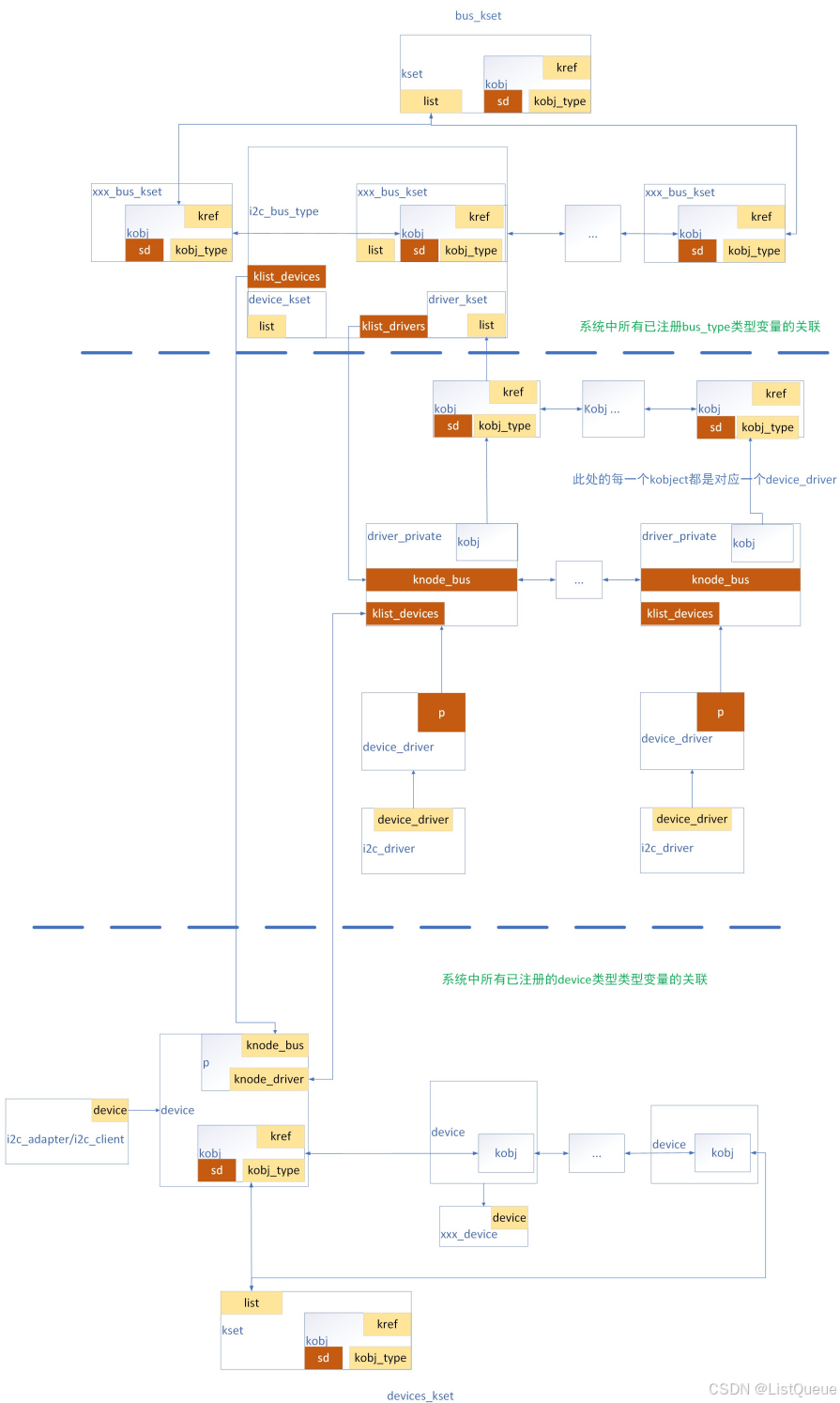

3.1、I2c各结构体之间设备驱动模型的关联

本模块主要用于说明i2c adapter、 i2c driver、i2c client、i2c_bus是如何通过设备-总线-驱动模型间的结构体进行关联的。

I2c driver通过device_driver类型的成员变量，完成与i2c_bus的关联，主要通过i2c bus的driver_kset、klist_drivers这两个变量实现不同的关联；
I2c client/adapter通过device类型变量，完成与i2c bus的关联，主要通过klist_devices变量实现关联。特别的是i2c client通过device类型变量完成与i2c_driver的device_driver类型的成员变量的关联，通过knode_driver以及device_driver的klist_drivers的关联。

而device_driver、device、bus_type的关联以及驱动与设备绑定及探测，是通过设备驱动模型的接口device_register、driver_register实现的。

3.2、I2c client与i2c adapter之间的关联

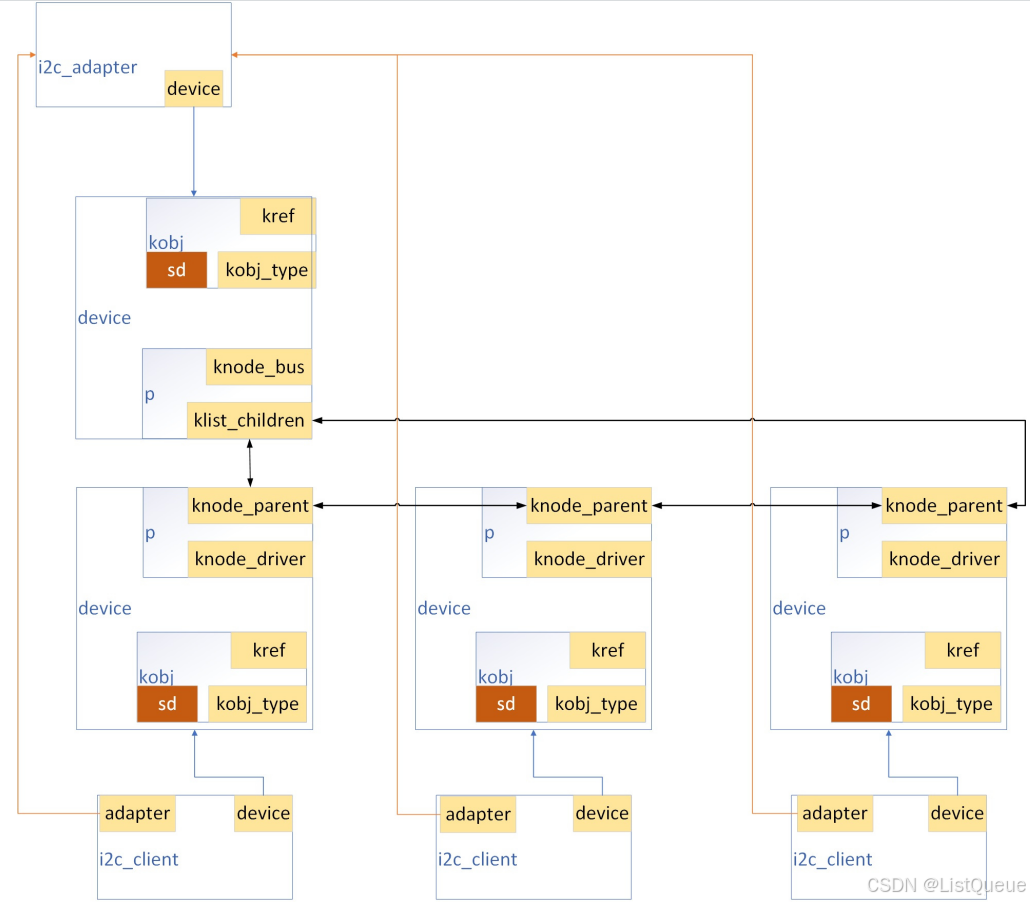

上面已经说明了i2c client、i2c adapter、i2c driver之间通过设备-驱动模型的结构体进行关联，此处仅说明i2c client、i2c adapter这两个结构体本身成员的关联，如下图所示：

I2c adapter对应的device变量成员，是所有依附在该adapter上的i2c client的父设备，它们之间通过klist完成了关联（图中黑色箭头流向为此种关联）；

I2c client通过其i2c_adapter类型的指针，完成对其所依附i2c adapter的指定。

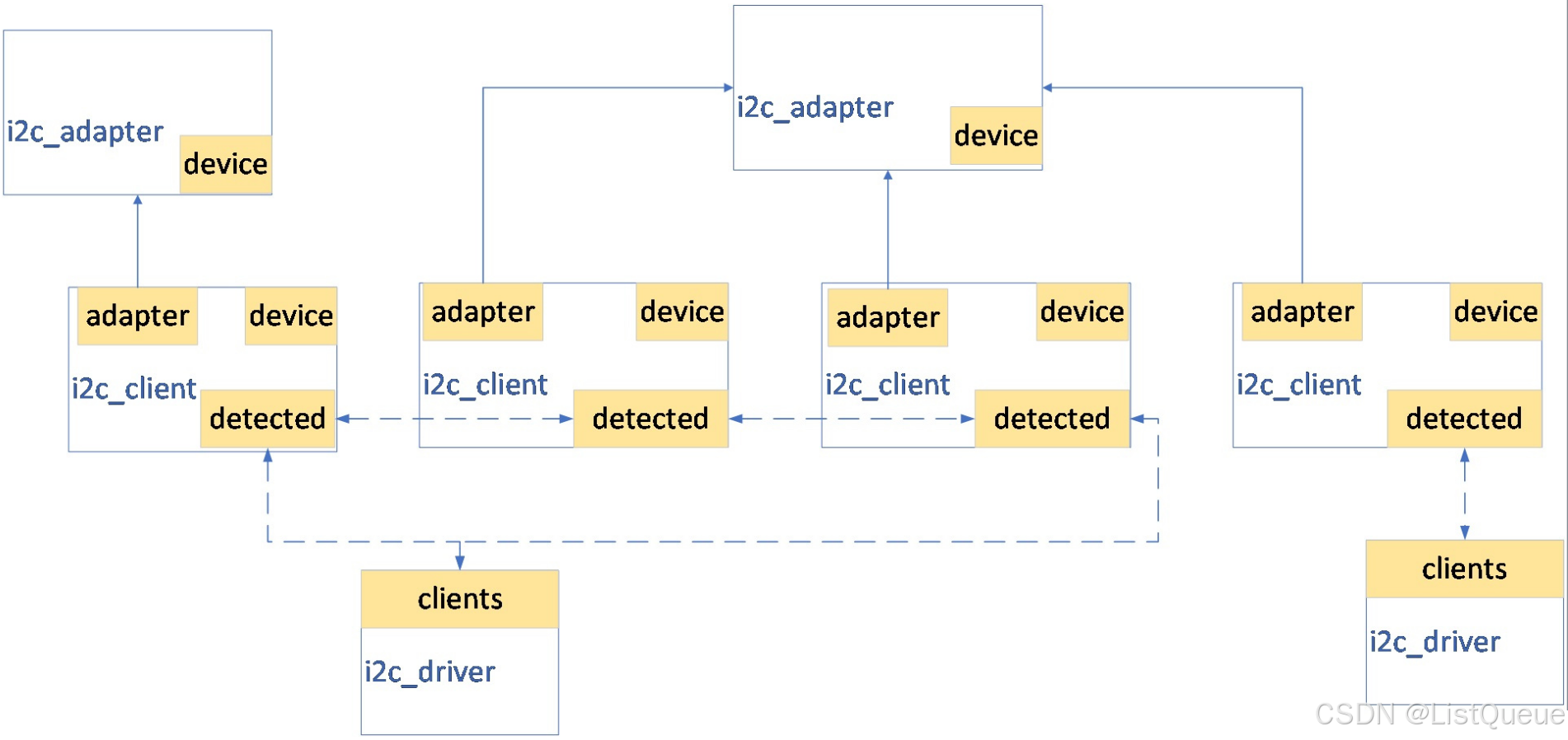

3.3、I2c adapter、i2c client、i2c driver之间的关联

此处主要说明这三个结构体体间的关联，它们三个通过i2c client为桥梁实现了链接，其中i2c client、 i2c adapter之间的关联上面已经说明。

而i2c client与i2c driver之间，若i2c client是由i2c driver的detect接口探测到并添加到i2c总线上的，则它们之间通过链表链接在一起；若不是通过i2c driver的detect接口探测到的，则它们之间无须通过i2c driver的clients链表链接（这也是下图中使用虚线链接的原因，而通过detect探测的i2c设备一般是spd eeprom、hwmon类型的设备）。

3.3.1、Linux I2C 模块总体框架

Linux I2C 模块提供了一种标准的方式来在 I2C 总线上与多个设备进行通信。它是一个层次化的框架，主要包括以下几个关键组件：

I2C 总线（I2C Adapter）：
- 每个 I2C 总线都由一个 I2C 总线适配器（i2c_adapter） 驱动来管理。适配器负责执行 I2C 事务，并与物理硬件（例如 I2C 控制器）进行通信。
I2C 设备（I2C Client）：
- 每个连接到 I2C 总线的设备都有一个 i2c_client 结构体，表示该设备在总线上。设备通过该结构体与驱动进行交互，并执行数据读写操作。
I2C 驱动（I2C Driver）：
- i2c_driver 结构体定义了设备驱动的核心功能，负责匹配设备、处理设备的探测（probe）和移除（remove）操作。
- 驱动与 I2C 设备通过设备 ID（i2c_device_id）进行匹配，确定哪个设备将由该驱动管理。
设备与驱动的匹配：
- i2c_device_id 结构体列出了设备的名称及其他标识信息，帮助内核识别哪个设备匹配哪一个驱动。

3.3.2、主要结构体及其关联关系

1. i2c_adapter（I2C 总线适配器）

功能：管理和操作 I2C 总线，提供数据传输的接口。
关键字段：
- master_xfer：定义如何执行 I2C 传输操作的函数指针。
- dev：继承自 device 结构体，表示该总线适配器作为设备存在。
与 i2c_client 关系：
- 每个 i2c_client（I2C 设备）都属于一个 i2c_adapter（I2C 总线适配器）。通过 i2c_client->adapter 可以访问到相应的总线适配器。

2. i2c_client（I2C 设备）

功能：表示一个 I2C 设备实例，包含设备在 I2C 总线上的地址和与设备驱动交互所需的基本信息。
关键字段：
- adapter：指向 i2c_adapter，即设备所连接的总线适配器。
- dev：继承自 device，表示该设备的基本信息。
- addr：设备的 I2C 地址。
与 i2c_driver 关系：
- i2c_driver 通过匹配表 id_table 找到对应的 i2c_client。匹配成功后，probe 函数会被调用来初始化设备。

3. i2c_driver（I2C 设备驱动）

功能：描述一个 I2C 设备驱动，处理设备的探测、初始化、数据传输以及设备的移除等操作。
关键字段：
- probe：设备探测函数，内核会在匹配成功时调用此函数进行设备初始化。
- remove：设备移除函数，在设备被移除时调用，释放资源。
- id_table：设备与驱动之间的匹配表，存储 i2c_device_id 数组，帮助内核确定设备和驱动的对应关系。
与 i2c_device_id 关系：
- i2c_driver 通过 id_table 数组中的设备 ID 匹配表，确定哪个设备属于当前驱动。

4. i2c_device_id（I2C 设备标识符）

功能：标识一个特定的 I2C 设备。通常包含设备的名称和一些特定标识数据。
关键字段：
- name：设备的名称，通常与设备硬件的名称一致。
- driver_data：与设备驱动相关的数据，通常用于特定驱动程序的标识符。
与 i2c_driver 关系：
- i2c_driver 使用 id_table 来匹配设备名（name）与设备驱动。

3.3.3、I2C 设备驱动的工作流程

设备驱动注册：
- 使用 module_i2c_driver() 宏注册 I2C 驱动，内核通过 i2c_driver 结构体找到匹配的设备并执行 probe。
设备探测（probe）：
- 当一个 I2C 设备被检测到并与驱动匹配时，内核调用 probe 函数进行初始化。
- 驱动会在 probe 函数中初始化设备，配置设备硬件，申请资源等。
数据传输：
- 在设备驱动的运行过程中，可以通过 I2C 接口函数（如 i2c_master_send() 和 i2c_master_recv()）来执行数据传输。
设备移除（remove）：
- 当设备被移除时，内核调用 remove 函数释放资源，关闭设备。
