关于继电器开关带来的干扰

最新推荐文章于 2019-03-08 11:53:04 发布
最新推荐文章于 2019-03-08 11:53:04 发布
阅读量1.4w 收藏 19
点赞数 7
分类专栏： 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zou_teng/article/details/80573893
版权
本文探讨了电磁继电器工作原理及其在电路中产生的干扰问题。当接触器线圈通电，电磁吸力引发触点动作，产生干扰，尤其在工装中，继电器开关导致DCDC输出电压波动，甚至损坏蓝牙IC。解决方法是在开关输出段和蓝牙供电IC处添加LC滤波器，确保电压稳定，防止EMI问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

     记得在先前公司，检测板卡的抗干扰能力，是使用接触器不断的开关开关产生电磁干扰从而检测板卡的抗干扰能力 。那么它的原理是什么呢？这里简单的了解下。

   首先我们来看接触器工作的原理，先看图

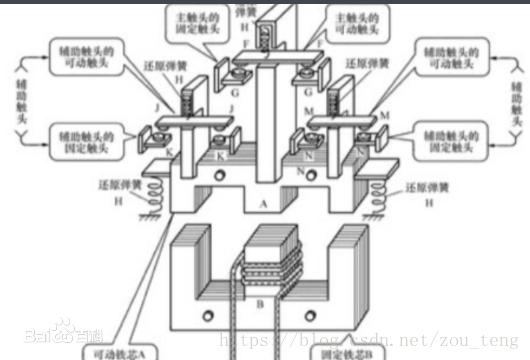

       电磁接触器，magnetic contactor，接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁
