BMP (OS/2) 文件数据格式详解

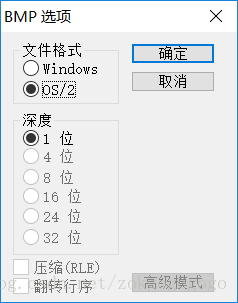

只针对OS/2 的bmp

如下

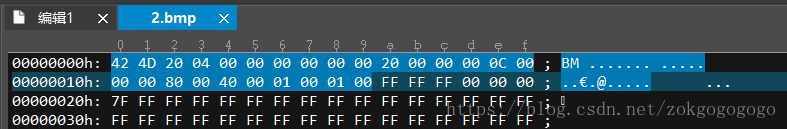

26byte为文件头

以下是26bytes分别代表的意思。

0~1：2字节，文件格式，必须是0x42,0x4d,就是字符'B','M'.

2~5：4字节，文件大小，此文件大小是0x0420byte (1056)

6~9：4字节，为0，保留

10~13：4字节，从文件开始到图像数据的偏移量。图上是0x20（32字节），图像数据从0x20开始。

14~17：4字节，BITMAPCOREHEADER 结构体的大小

18~19：2字节，图像宽

20~21：2字节，图像高

22~23：2字节，图像中的平面数

24~25：2字节，一个像素有多少bit

文件头过了之后是文件内容，每个bit代表一个像素，bmp的x,y轴原点是在左下角。文件内容也是从这里开始。行扫描的形式。一直到右上角结束，对应文件末尾。

像素点实行4字节对齐，不足4字节的用0补充。
